STMF405RGT6时钟树+GPIO配置

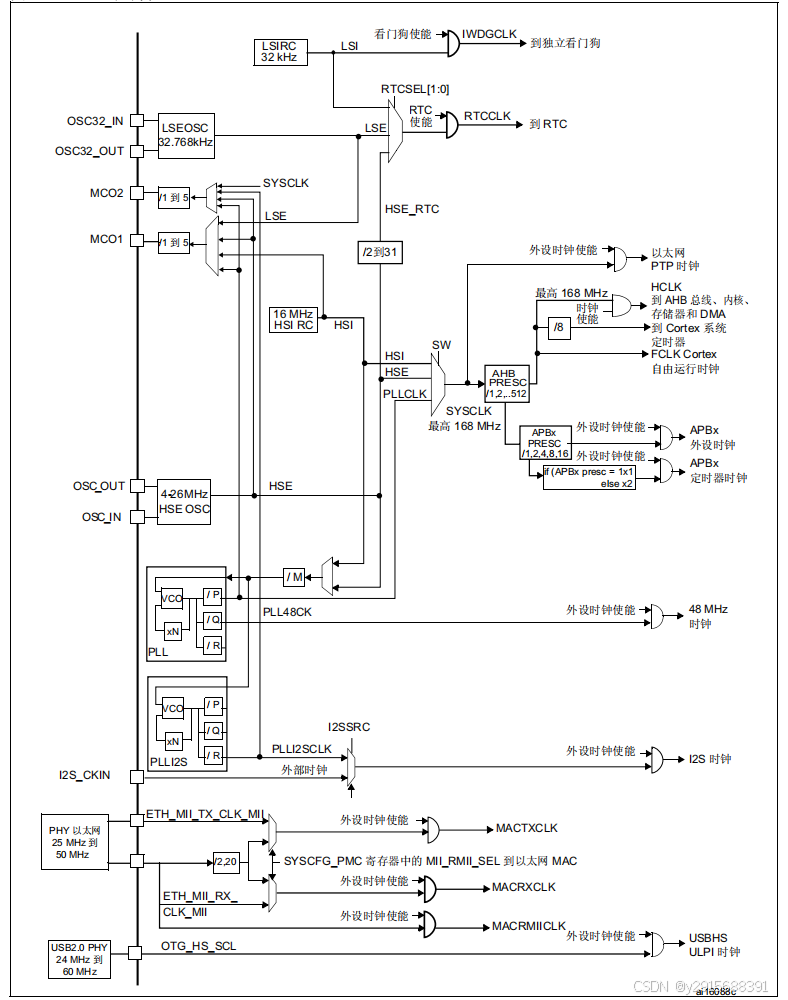

一、时钟树

1.时钟种类

HSE:高速外部时钟信号；来源：外部晶振或陶瓷谐振器，外部用户时钟
HSI: 高速内部时钟信号；来源： RC 振荡器生成
LSE:低速外部时钟信号；来源：晶振或陶瓷谐振器
LSI: 低速内部时钟信号；来源：RC振荡器生成
PLL: 锁相环倍频输出; 来源：HSE 或 HSI 振荡器提供时钟信号
SYSCLK:系统时钟; 来源：HSI,HSE,PLL 。上电默认HSI
CSS：时钟安全系统 ，时钟安全系统可通过软件激活
RTC/AWU 时钟，看门狗时钟。
MCO：引脚时钟输出
HAL_RCC_MCOConfig(RCC_MCO1,RCC_MCO1SOURCE_PLLCLK,RCC_MCODIV_1)；

2.总线种类

AHB总线：HCLK,用于高性能总线；来源：系统时钟分频；
挂载的外设：DMA1、DMA2、USB、MAC、NVIC、JTAG & SW、SRAM、GPIO(A~I)

APB1总线：PCLK1,用于外设；来源：HCLK分频
挂载的外设：TIM2、TIM3、TIM4、TIM5、TIM12、TIM13、TIM14、USART2
USART3、UART4、UART5、I2C1/SMBUS、I2C2/SMBUS、I2C3/SMBUS、SP3/I2S3、SP2/I2S2、bxCAN1、bxCAN2、TIM6、TIM7、DAC1、DAC2、WWDG

APB2总线：PCLK1,用于外设；来源：HCLK分频
挂载的外设：ADC1、ADC2、ADC3、TIM9、TIM10、TIM11、USART1、 USART6、 SPI1、TIM1 / PWM、TIM8 / PWM、SDIO / MMC、EXT IT. WKUP

3.时钟

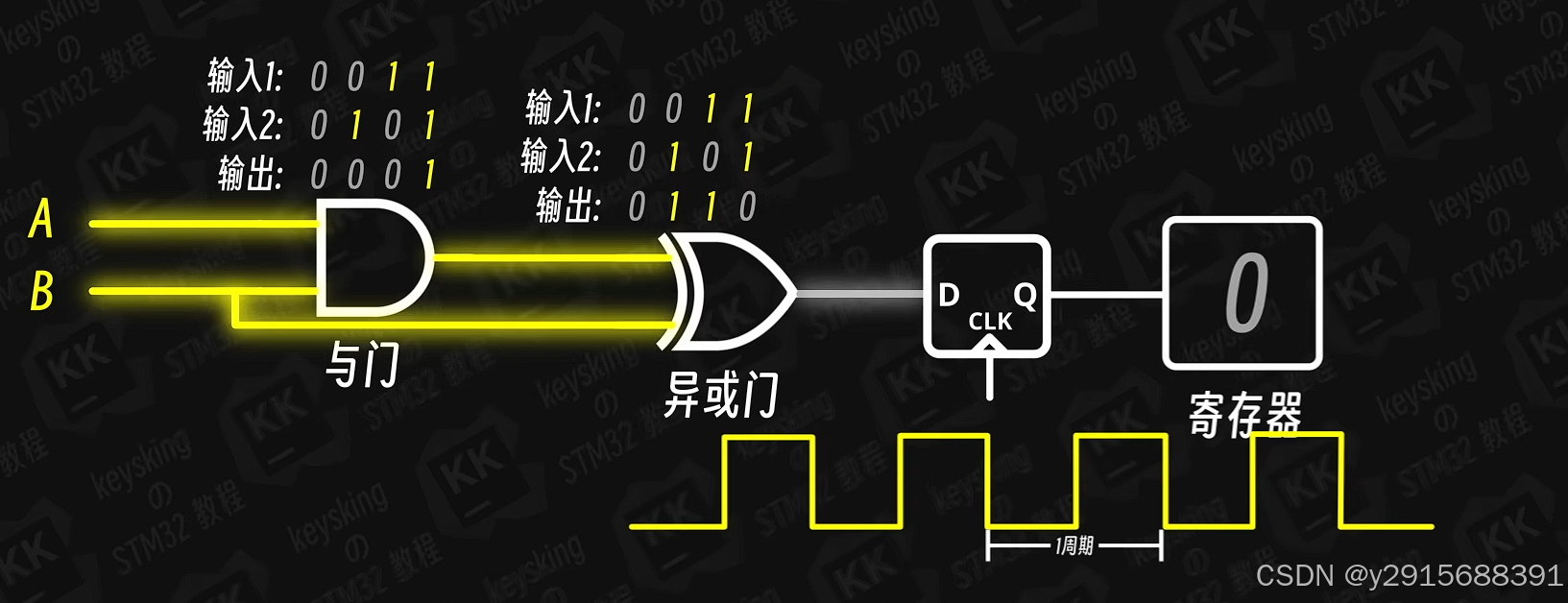

逻辑与：有0则0。
逻辑或：有1则1.
逻辑门内部：MOS管进行充放电，充电点的过程中，有时间延时，会产生状态错误，影响寄存器的输出。
解决办法：在寄存器前放置一个边沿触发器；当上升沿触发是，输出端等于输入端，寄存器的数值发生变化，多久寄存器发生一次变化的频率就是时钟信号。

二、GPIO

1.GPIO简介

GPIO，全称为 General Purpose Input Output（通用输入输出），是一种通用的数字输入/输出端口。在嵌入式系统中，GPIO被设计为灵活的引脚，可以被配置为输入或输出，以满足不同的应用需求。
