本章示例展示了如何使用渲染器绘制单个红色三角形。它整合了本章介绍的多个概念和代码片段，形成了一个可运行、可调试的示例，更重要的是，你可以在此基础上构建自己的代码。项目引用了 Scene 和 Renderer，无需直接调用OpenGL接口——所有渲染操作均通过公开的渲染器类型完成。

GLFWwindow* window;
SceneState* sceneState;
ClearState* clearState;
DrawState* drawState;

实现渲染所需的核心组件包括：一个用于渲染的窗口，以及用于发起绘制调用的各类状态对象。当然，绘制状态（draw state）包含着色器程序、顶点数组和渲染状态，但这些并未直接作为示例类的成员。

大部分工作在构造函数中完成。构造函数会创建窗口，并注册窗口大小调整和渲染帧的事件回调。由于窗口在底层会创建OpenGL上下文，因此必须先创建窗口，再初始化其他渲染器类型。

首先创建默认的场景状态（scene state）和清除状态（clear state）。回顾前文可知，场景状态包含用于设置自动 uniform 的状态，清除状态包含用于清除帧缓冲区的状态。本示例中，默认状态即可满足需求：场景状态中，相机默认位置为(0, -1, 0)，朝向原点，上向量为(0, 0, 1)，即相机正对 xz 平面（x轴向右，z轴向上）。

接下来创建着色器程序，其顶点着色器和片段着色器源码硬编码在字符串中。若着色器逻辑更复杂，可按照前面章节所述，将源码存储在单独文件中并作为嵌入资源加载。顶点着色器通过自动 uniform 变量ce_modelViewPerspectiveMatrix对输入位置进行变换，因此示例无需显式设置变换矩阵；片段着色器基于u_color uniform 输出纯色（此处设为红色）。

随后创建顶点数组：先定义一个位于xz平面的等腰直角三角形（直角边长度为1）的网格（Mesh），再调用context.createVertexArray生成顶点数组。

接着创建渲染状态，禁用面片剔除（facet culling）和深度测试。尽管这是OpenGL的默认状态，但在我们的渲染器中，这些状态的默认值为true（因这是更常见的使用场景）。本示例为演示目的禁用了它们，不过即使保持默认值也不会影响输出结果。

最后创建绘制状态，整合上述创建的着色器程序、顶点数组和渲染状态。相机的zoomToTarget辅助方法会调整相机位置，确保三角形完全可见。

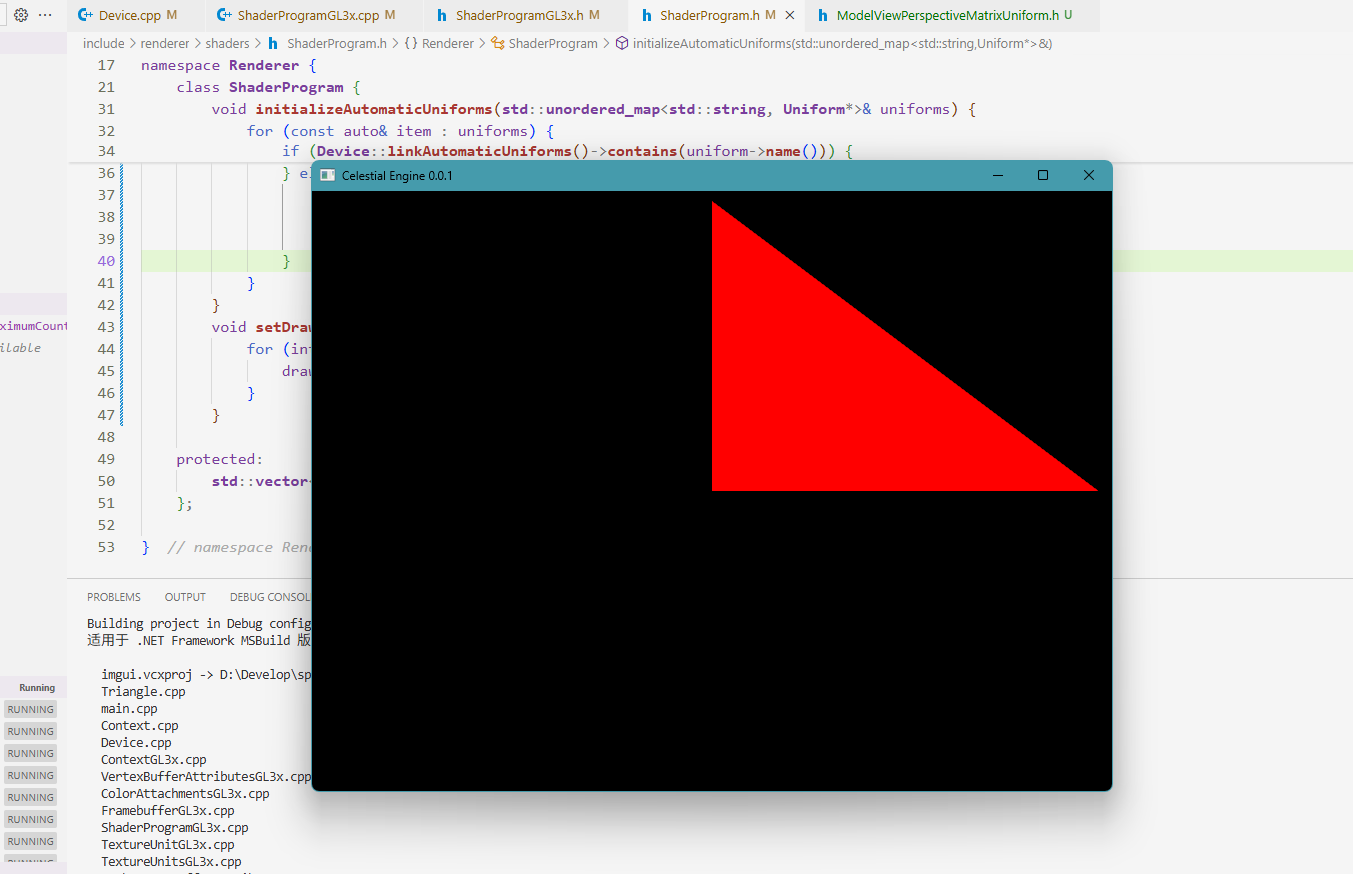

所有渲染器对象创建完成后，渲染过程就非常简单了。清除帧缓冲区，然后通过一个绘制调用绘制三角形，该调用会指示渲染器将顶点解释为三角形。

class Triangle {
public:
    Triangle();
    ~Triangle();
    void render();

private:
    static constexpr const char* vs = R"(#version 330 core   // version 必须在第一行
            layout (location = ce_positionVertexLocation) in vec4 position;
            uniform mat4 ce_modelViewPerspectiveMatrix;
            void main()
            {
                gl_Position = ce_modelViewPerspectiveMatrix * position;
            }
        )";
    static constexpr const char* fs = R"(#version 330 core
            out vec4 FragColor;
            uniform vec3 u_color;
            void main()
            {
                FragColor = vec4(u_color, 1.0);
            }
        )";

    Context* context_;
    SceneState* sceneState_;
    ClearState* clearState_;
    DrawState* drawState_;
    VertexArray* va{};
};

Triangle::Triangle() {
    sceneState_ = new SceneState();
    clearState_ = new ClearState();

    ShaderProgram* sp = Device::createShaderProgram(vs, fs);
    std::unordered_map<std::string, Uniform*> uniforms = sp->uniforms();


    dynamic_cast<UniformT<glm::vec3>*>(uniforms["u_color"])->setValue(glm::vec3(1.0f, 0.0f, 0.0f));

    Mesh mesh;
    VertexAttributeFloatVector3* positionAttribute = new VertexAttributeFloatVector3("position", 3);
    mesh.attributes()->add(positionAttribute);

    IndicesUnsignedShort* indices = new IndicesUnsignedShort(3);
    mesh.setIndices(indices);

    auto& positions = positionAttribute->values();
    positions.push_back(glm::vec3(0.0f, 0.0f, 0.0f));
    positions.push_back(glm::vec3(1.0f, 0.0f, 0.0f));
    positions.push_back(glm::vec3(0.0f, 0.0f, 1.0f));

    indices->addTriangle(TriangleIndicesUnsignedShort(0, 1, 2));

    VertexArray* va = context_->createVertexArray(&mesh, sp->vertexAttributes(), BufferHint::StaticDraw);

    RenderState* renderState = new RenderState();
    renderState->facetCulling.enabled = false;
    renderState->depthTest.enabled = false;

    drawState_ = new DrawState(renderState, sp, va);
    sceneState_->camera->zoomToTarget(1.0);
}

Triangle::~Triangle() {
    delete context_;
    delete sceneState_;
    delete clearState_;
    delete drawState_;
    delete va;
}

void Triangle::render() {
    context_->clear(*clearState_);
    context_->draw(PrimitiveType::Triangles, *drawState_, *sceneState_);
}

问题：
如何修改OpenGL渲染器的实现，以消除“必须先创建窗口才能创建其他渲染器类型”这一限制？这样做是否值得？

解答：通过离屏上下文 + 资源共享可消除 “窗口优先” 限制，核心是将 OpenGL 上下文与窗口的创建分离。是否值得取决于应用需求：

对于需要后台加载、离屏渲染或模块化设计的应用，修改带来的灵活性收益大于复杂度；
对于简单应用或兼容性要求严格的场景，保持现状更合适。要消除 “必须先创建窗口才能创建其他渲染器类型” 的限制，核心在于将 OpenGL 上下文与窗口的生命周期解耦，允许在窗口创建前初始化渲染器资源。

想一想：

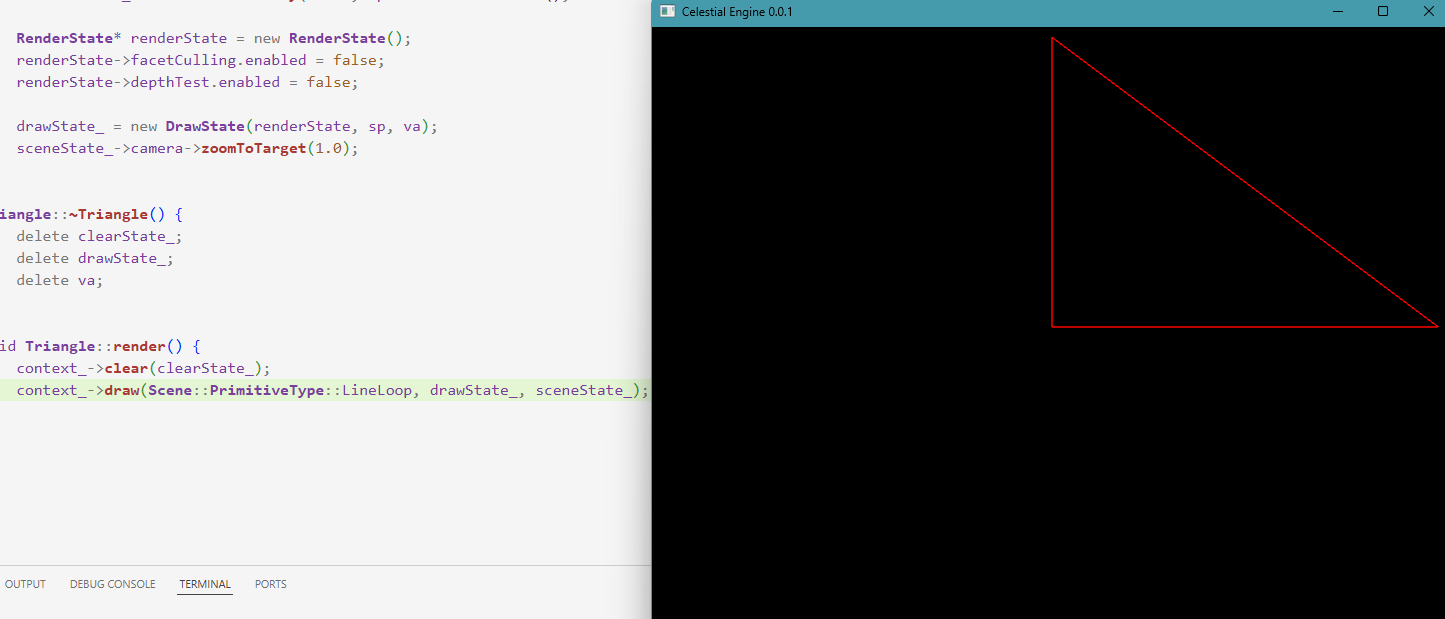

将PrimitiveType.Triangles参数改为PrimitiveType.LineLoop，结果会是什么？
解答：结果是绘制线框效果

在发起绘制调用时，我们也可以显式指定索引的偏移量和数量，例如下面的代码使用偏移量0和数量3：

context.draw(PrimitiveType.Triangles, 0, 3, _drawState, _sceneState);

当然，对于这个包含3个索引的索引缓冲区来说，显式指定偏移量和数量与不指定的结果相同——都会使用整个索引缓冲区进行绘制。尽管绘制三角形是一个简单示例，但许多示例的渲染代码几乎都同样简洁：只需调用context.draw，渲染器就会自动绑定着色器程序、设置自动uniform变量、绑定顶点数组、配置渲染状态，最终执行绘制！唯一的区别是，更复杂的示例可能还需要分配帧缓冲区、纹理和采样器，以及设置着色器uniform变量。渲染过程通常很简洁，大部分工作都集中在创建和更新渲染器对象上。

试一试：
修改项目，为三角形应用纹理。使用接受Bitmap参数的Device::createTexture2D重载方法，从磁盘上的图像创建纹理。通过VertexAttributeHalfFloatVector2为网格添加纹理坐标。将纹理和采样器分配到纹理单元，并相应地修改顶点着色器和片段着色器。

试一试：
修改项目，先渲染到帧缓冲区，再通过带纹理的全屏四边形将帧缓冲区的颜色附件渲染到屏幕上。使用Context.createFramebuffer创建帧缓冲区，并为帧缓冲区的某个颜色附件分配一个与窗口尺寸相同的纹理。可以考虑使用Scene中的ViewportQuad来渲染这个读取纹理并输出到屏幕的四边形。
