CMOS传输门

最新推荐文章于 2025-10-02 10:27:02 发布

原创最新推荐文章于 2025-10-02 10:27:02 发布 · 4.3k 阅读

4 ·

CC 4.0 BY-SA版权

电气电子专栏收录该内容

46 篇文章

订阅专栏

本文介绍了CMOS传输门的工作特性。当控制信号c为0时，T1和T2管子均截止；c为1时，至少一个管子导通，使得输出Uo接近输入Ui。详细阐述了CMOS传输门的电路结构。

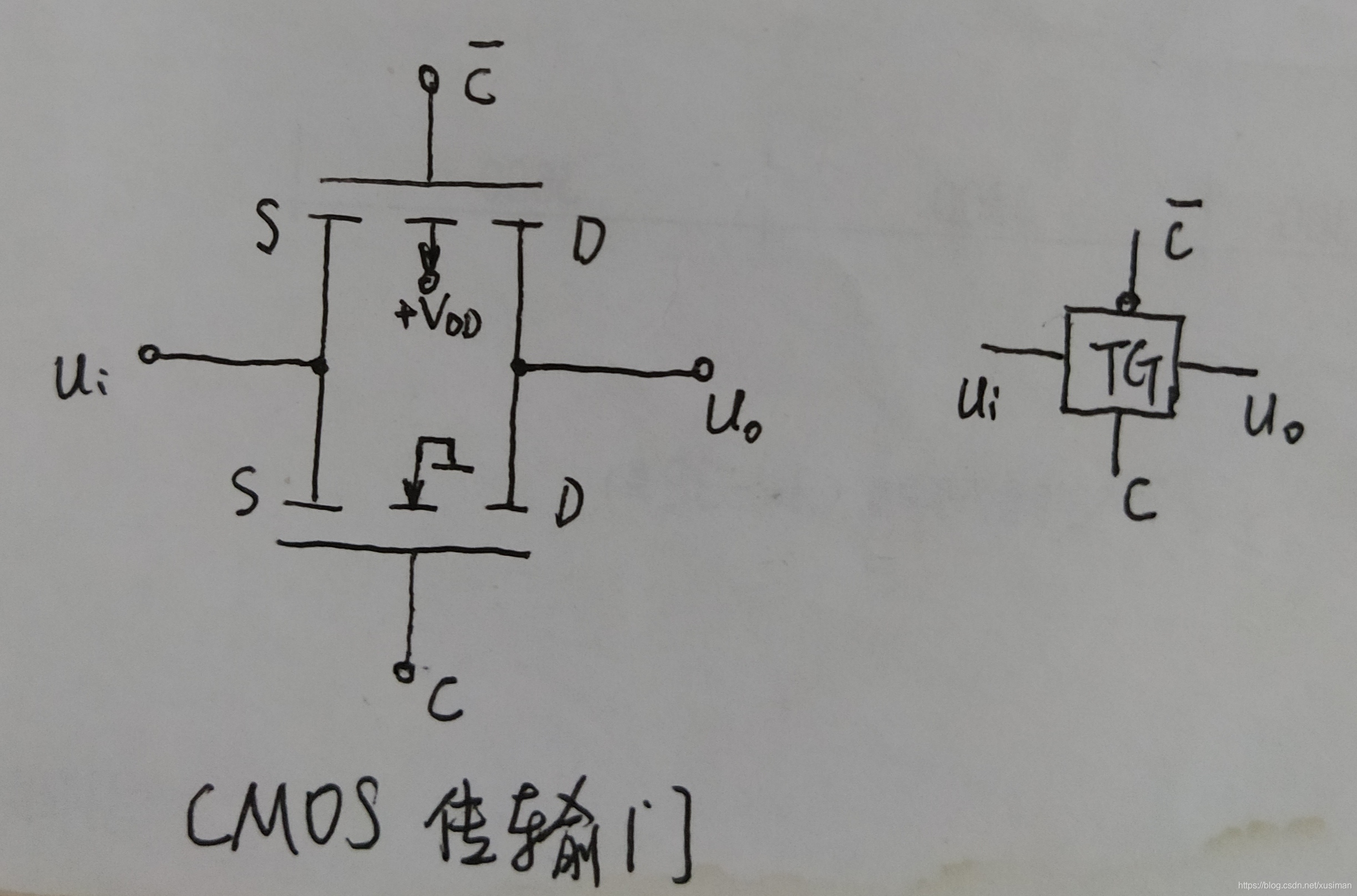

如下图，当c=0，则 $c‾\overline{c}$ =1，两只管子T₁和T₂均截止；当c=1，则 $c‾\overline{c}$ =0，两只管子中至少有一只是导通的，U_o≈U_i 。CMOS传输门电路如下：在这里插入图片描述
