stm32f407 ADC学习

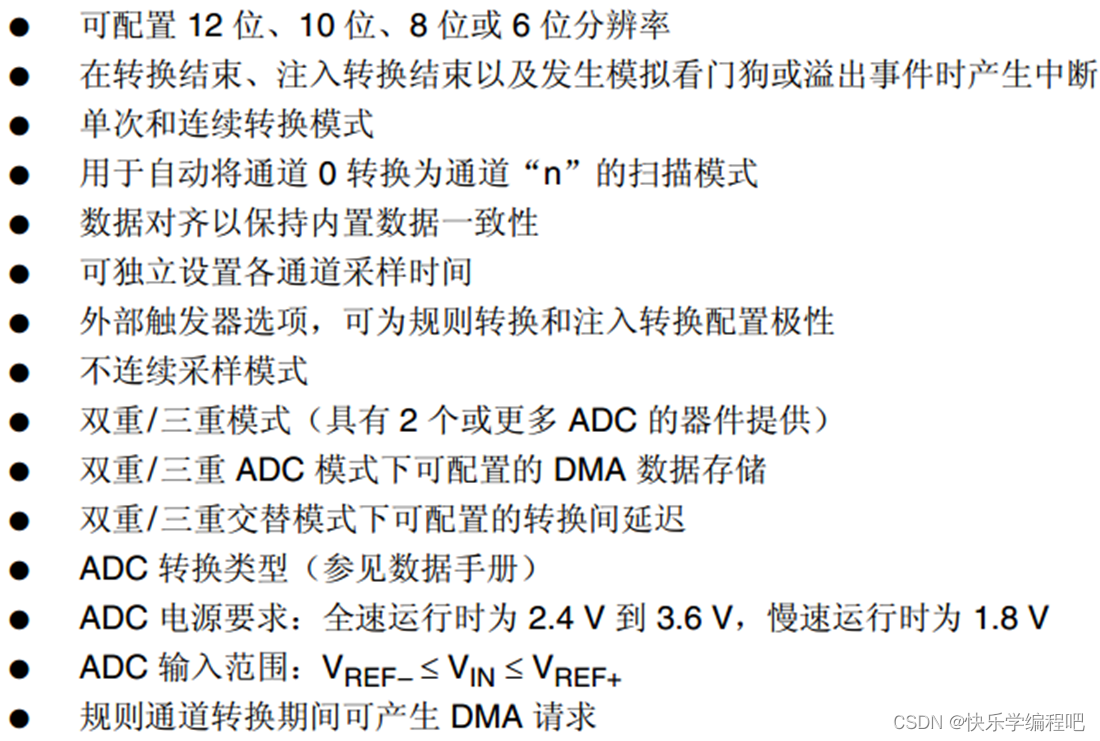

STM32F4xx 系列一般都有 3 个 ADC，这些 ADC 可以独立使用，也可以使用双重/三重模 式（提高采样率f4系列可以调节采样率）。STM32F4 的 ADC 是 12 位逐次逼近型的模拟数字转换器。它有 19 个通道， 可测量 16 个外部源、2 个内部源和 Vbat 通道的信号。这些通道的 A/D 转换可以单次、连续、 扫描或间断模式执行。ADC 的结果可以左对齐或右对齐方式存储在 16 位数据寄存器中。 模拟 看门狗特性允许应用程序检测输入电压是否超出用户定义的高/低阀值。

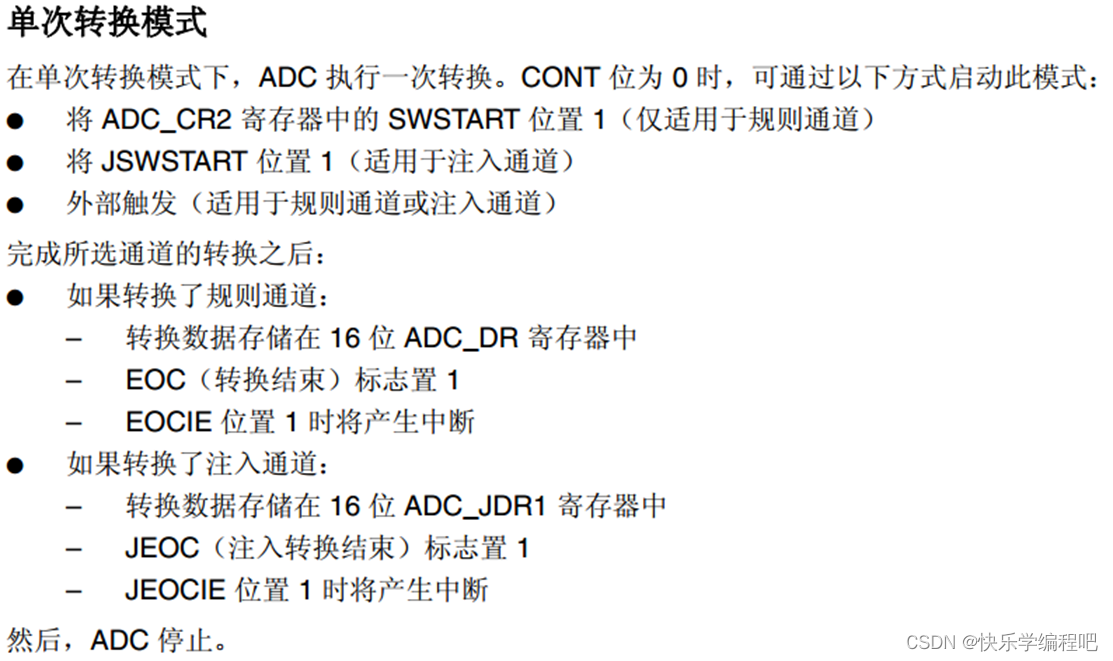

STM32F4 其 ADC 的规则通道组最多包含 16 个转换，而注入通道组最多包含 4 个通道。 STM32F4 的 ADC 在单次转换模式下，只执行一次转换，该模式可以通过 ADC_CR2 寄存 器的 ADON 位（只适用于规则通道）启动，也可以通过外部触发启动（适用于规则通道和注入 通道），这时 CONT 位为 0。

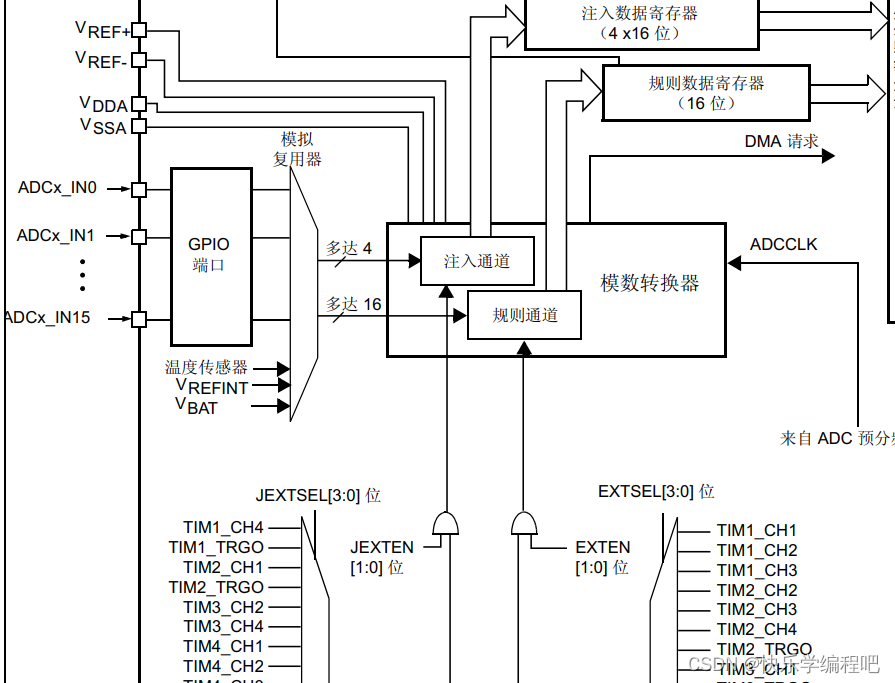

规则通道

  规则通道组:相当正常运行的程序。最多16个通道规则通道和它的转换顺序在ADC SQRX寄存器中选择，规则组转换的总数应写入ADC SQR1寄存器的L[3:01中

  注入通道组:相当于中断。最多4个通道注入组和它的转换顺序在ADC JSQR寄存器中选择。注入组里转化的总数应写入ADC JSQR寄存器的L[1:0]中

总之注入通道可以打断规则通道，注入通道规则通道可以通过寄存器配置

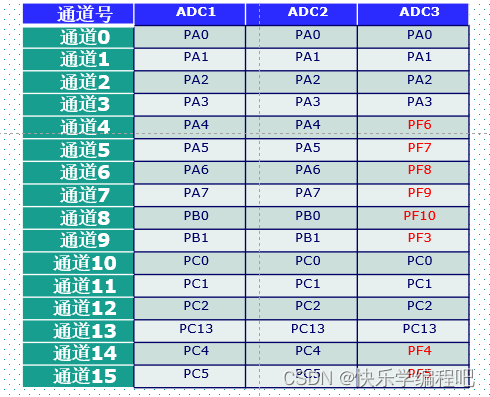

ADC转换通道

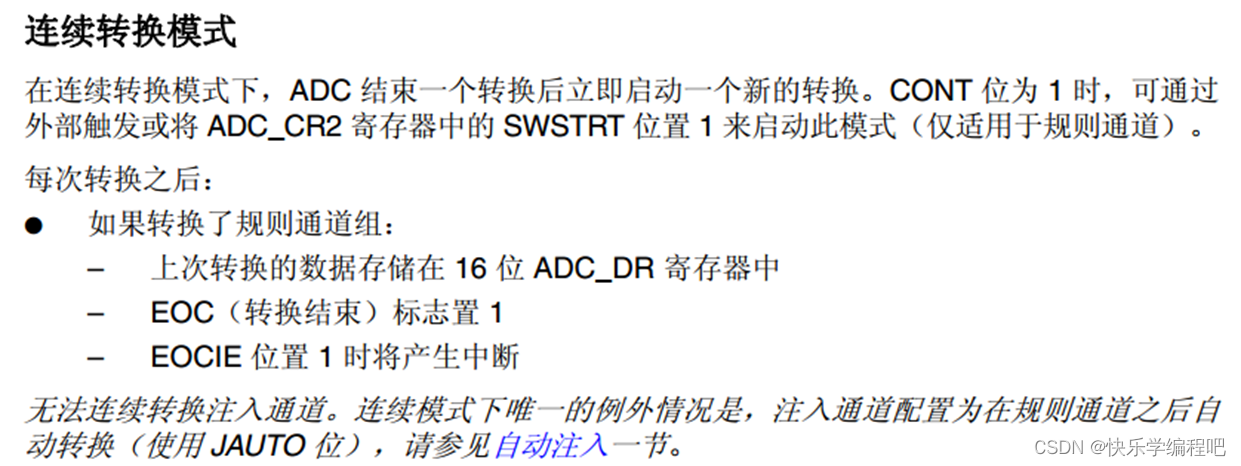

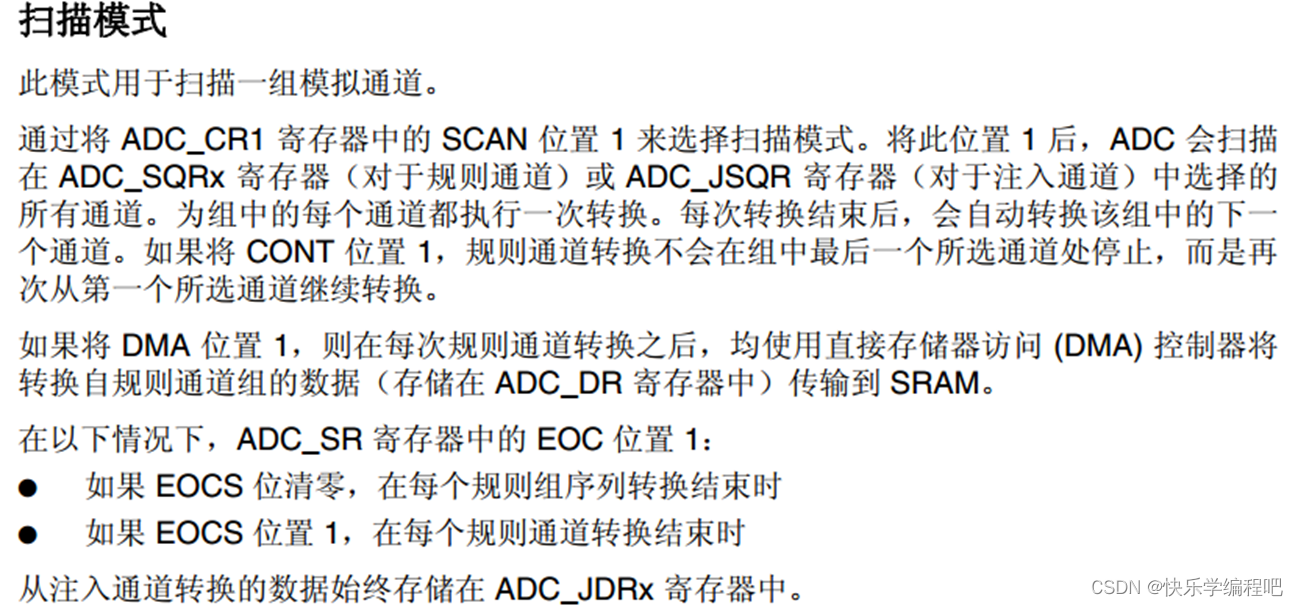

STM32F4的ADC的各通道可以单次，连续，扫描或者间断模式执行

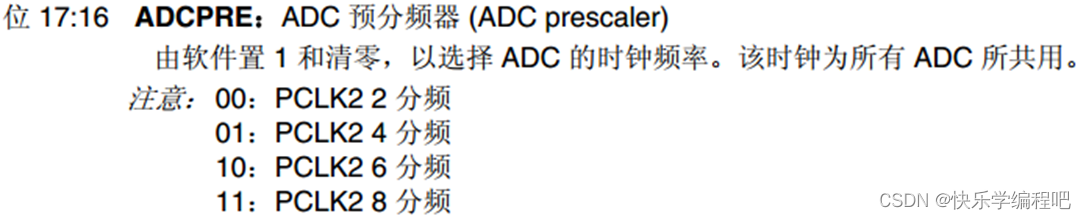

ADC一般不超过36mhz

一般使用流程
