铨林接纸机学习记录1

光电开关学习

做保养也是检查这些东西，包括气路有没漏气，固定件松动、轨道清洁之内

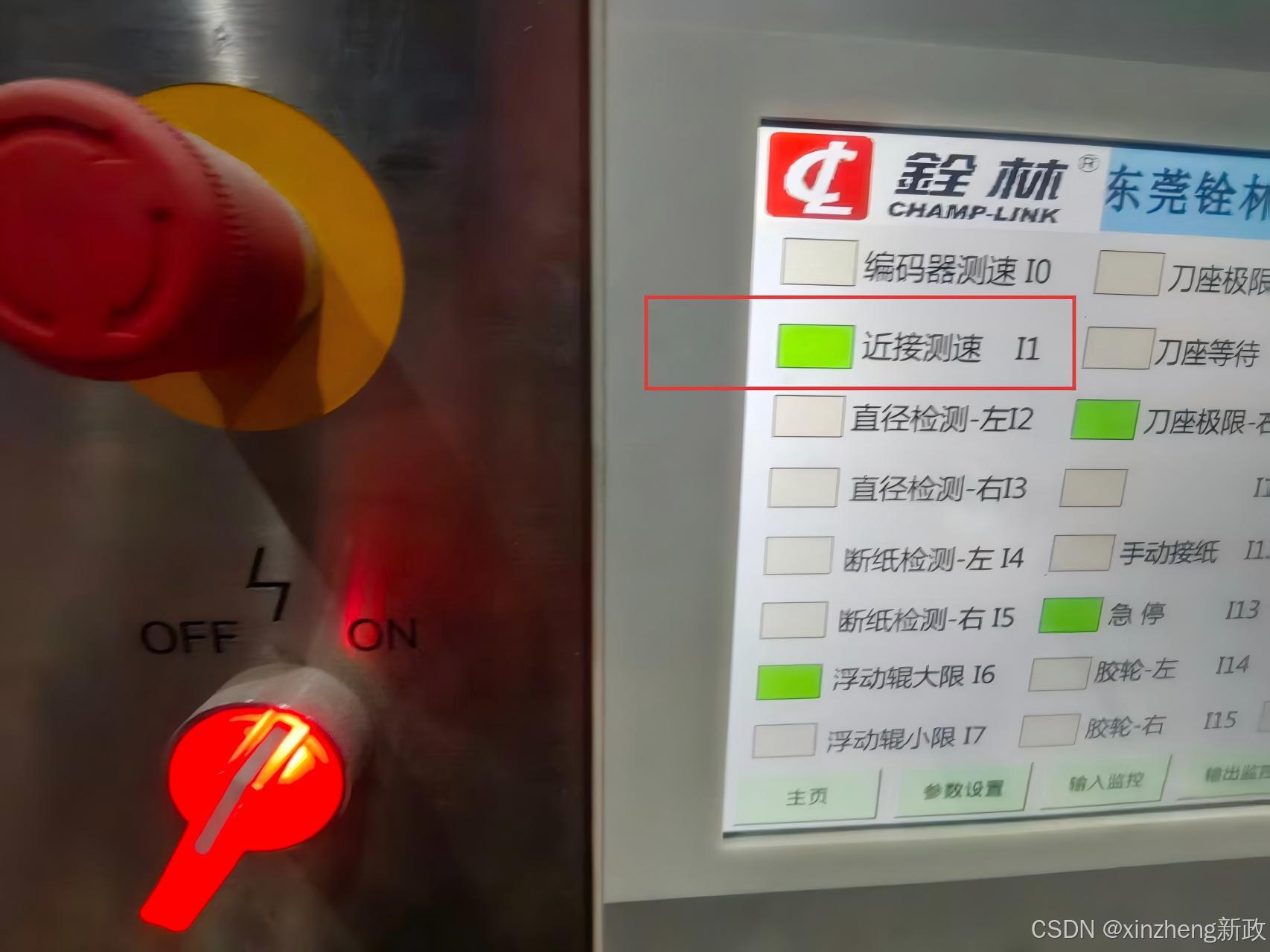

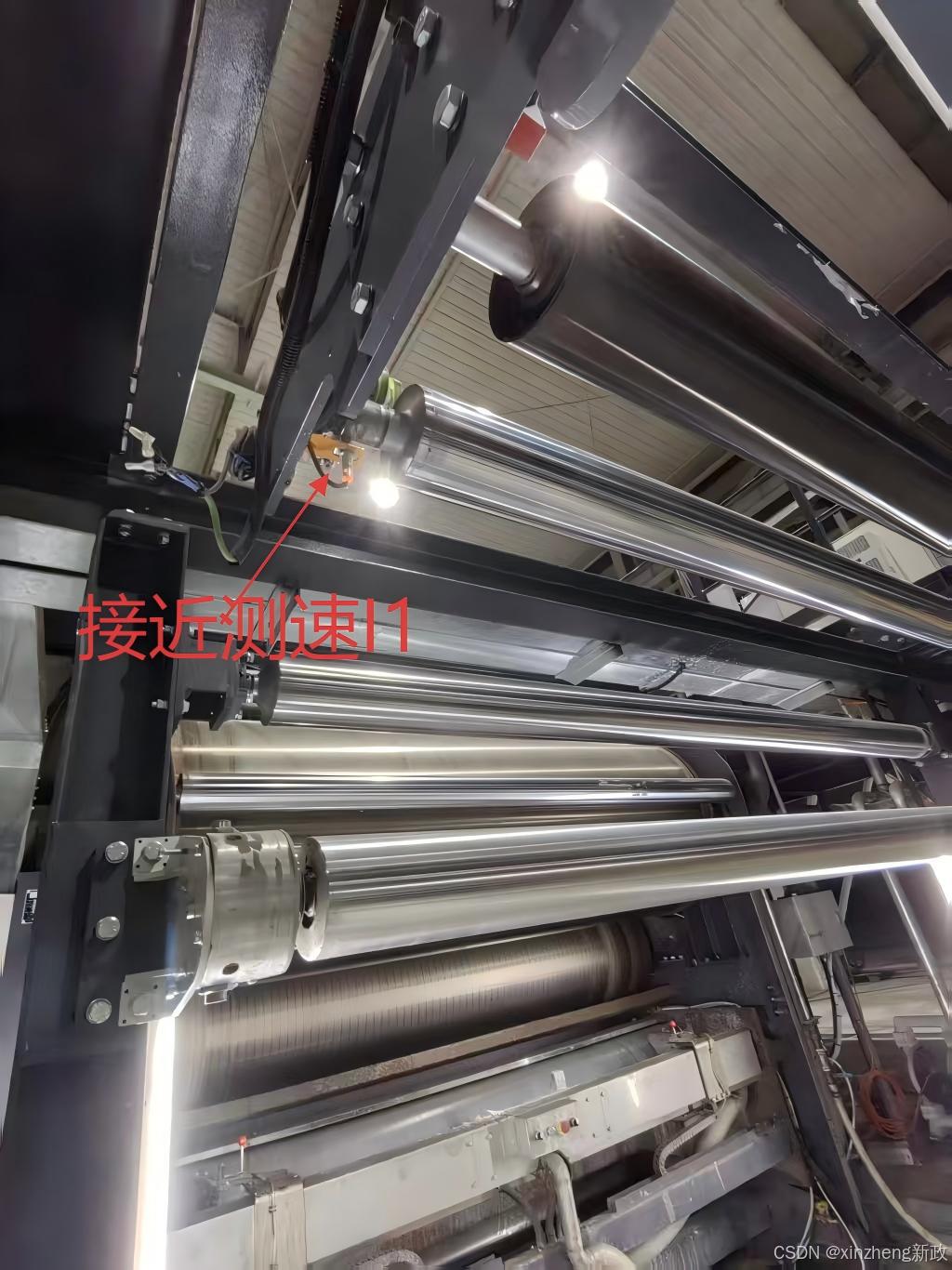

接近测速I1

刀座暂停光电I23

刀座行程磁性开关，这个是安全警戒光电，驱动侧发射信号，操作侧接收

刀座暂停光电正常运行是空白的，当出现遮挡，会有绿色提示，遮挡超时会在主屏幕有故障提示，需要按复位按钮。这个设计很大部分是为了检测出现遮挡的原因是检测有人就会停止。当超时后会停留在停止位，屏幕那里的复位按钮，点动后恢复

光电开关不正常·影响

如果这个磁性开关松动了，就无法实现切断功能了。这个就是上个动作没完成，导致下个动作做不了，系统就因为这个开关无法闭合或者断开，卡在这里了。来会走的接纸车会停，但不会影响机台运行。

刀垫上下 I28 I29 I30 I31

这个开关的影响：

给plc系统信号感知刀垫所处状态是上还是下。

图中圈内开关则为 刀垫上下

刀座等待 I9

刀座等待位亮了说明  到了行程中间了

刀座极限I9 刀座极限I10

来回走的接纸车走到位后的提示

浮动辊大限 I6  浮动辊小限 I7

浮动棍的

大小限位置如图， 0为小限制位，大限位则位4500行程处。

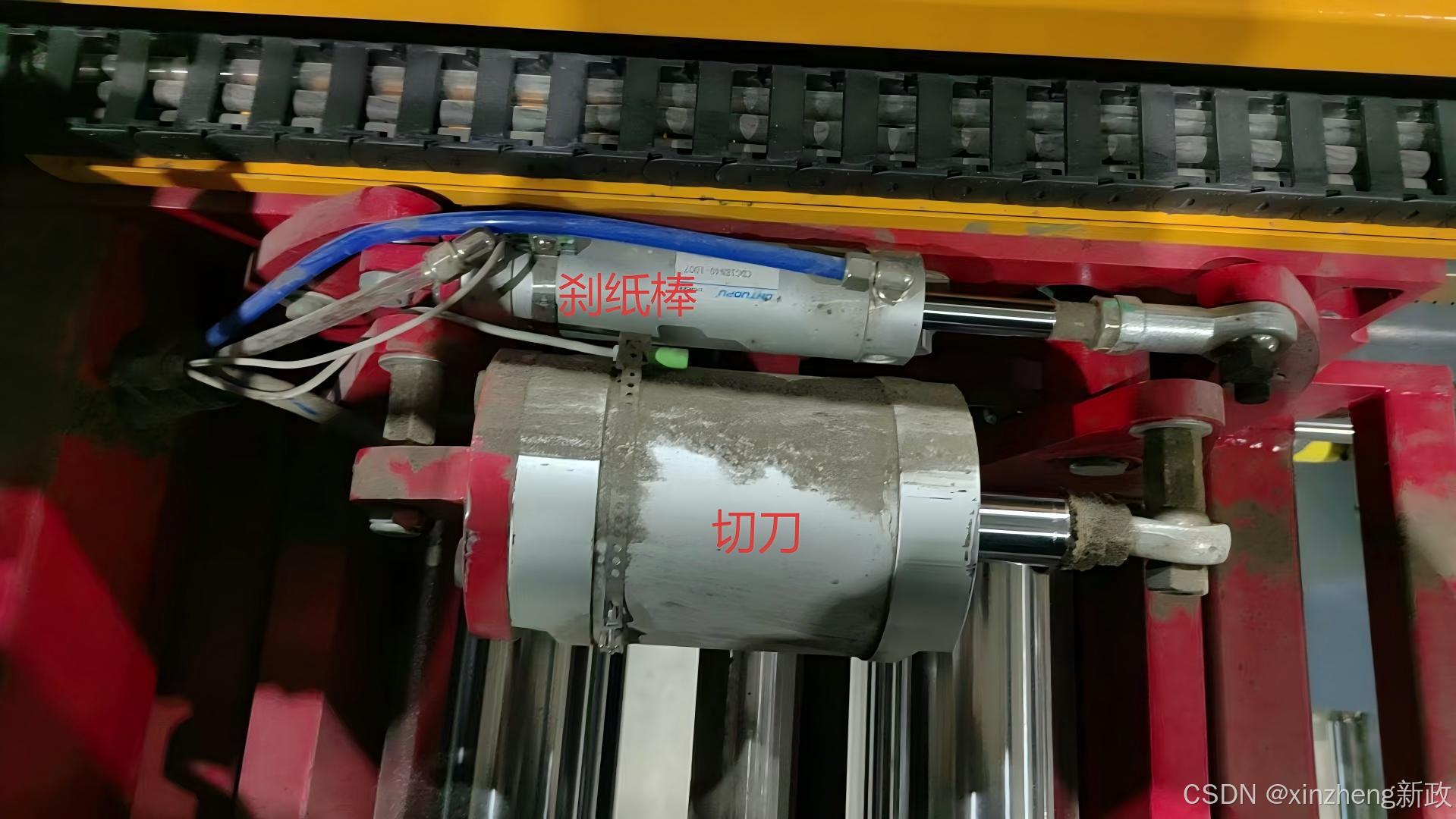

刹纸棒上检测 i27 和 切刀上检测 i26
