Decoupled接口在Rocket Chip中是一个基于Valid和Ready握手信号的接口。生产者驱动数据和Valid信号，消费者驱动Ready信号。当Valid和Ready同时高电平，数据交换发生。fire()方法在Chisel中用于处理这种交互，要求消费者在Valid和Ready都高时读取数据，而生产者可在下一周期提供新数据。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

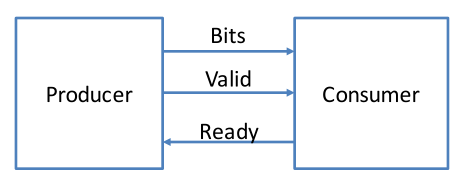

如图1所示，Decoupled接口是一个与握手信号Valid和Ready有关的接口。Producer（生产者）驱动数据(bits)和Valid线，Consumer（消费者）驱动Ready线。当生产者产生的数据准备就绪时，生产者将Valid信号拉高。当消费者准备接收数据时，消费者把Ready信号拉高。如果Valid和Ready信号同时处在高电平时，生产者和消费者发生交火（fire）。

fire()方法是chisel里面包装好的一个方法。它的行为如下：

1）消费者（或者说接收者）必须在Valid和Ready信号同时为高电平的情况下读取Bits 线上的数据。

2) 生产者可以在下一个周期在Bits线上放新的数据。

3) 如果下一个周期Valid信号依旧为高，可以认为生产者产生了新的数据。

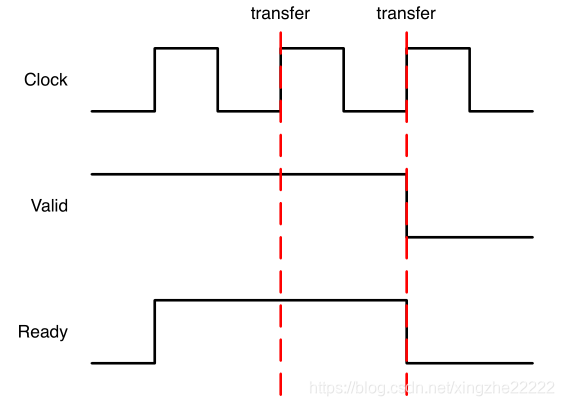

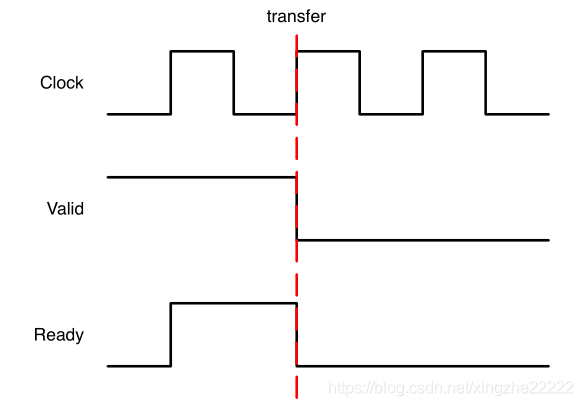

这一行为可对应如图2，和图3所示。
