RISC-V BOOM核学习

The Berkeley Out-of-Oder Machine

INTRODUCTION

RV64GC

在这里插入图片描述

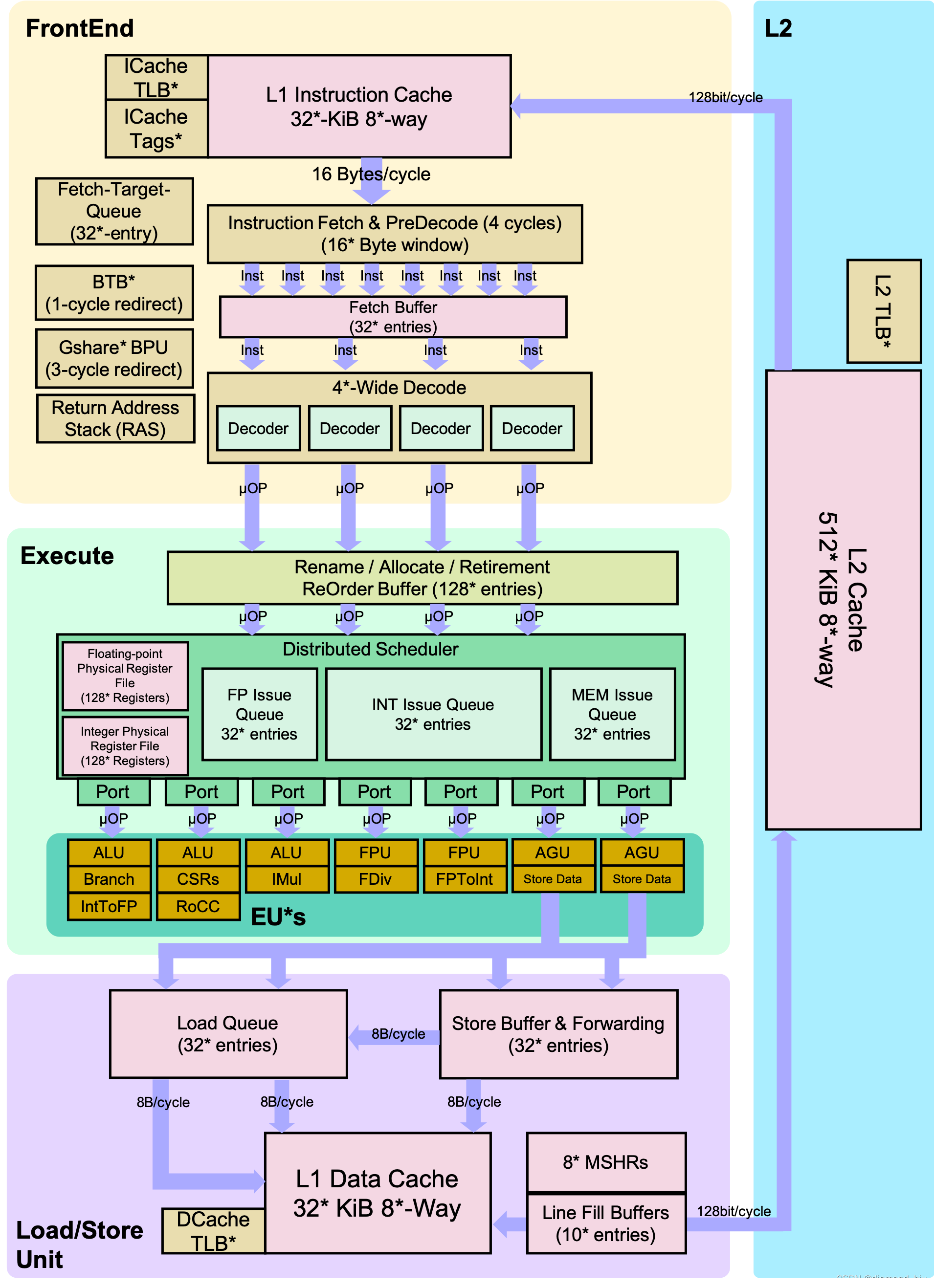

Fig. 1 Detailed BOOM Pipeline. ’s denote where the core can be configured.

The BOOM Pipline

在这里插入图片描述

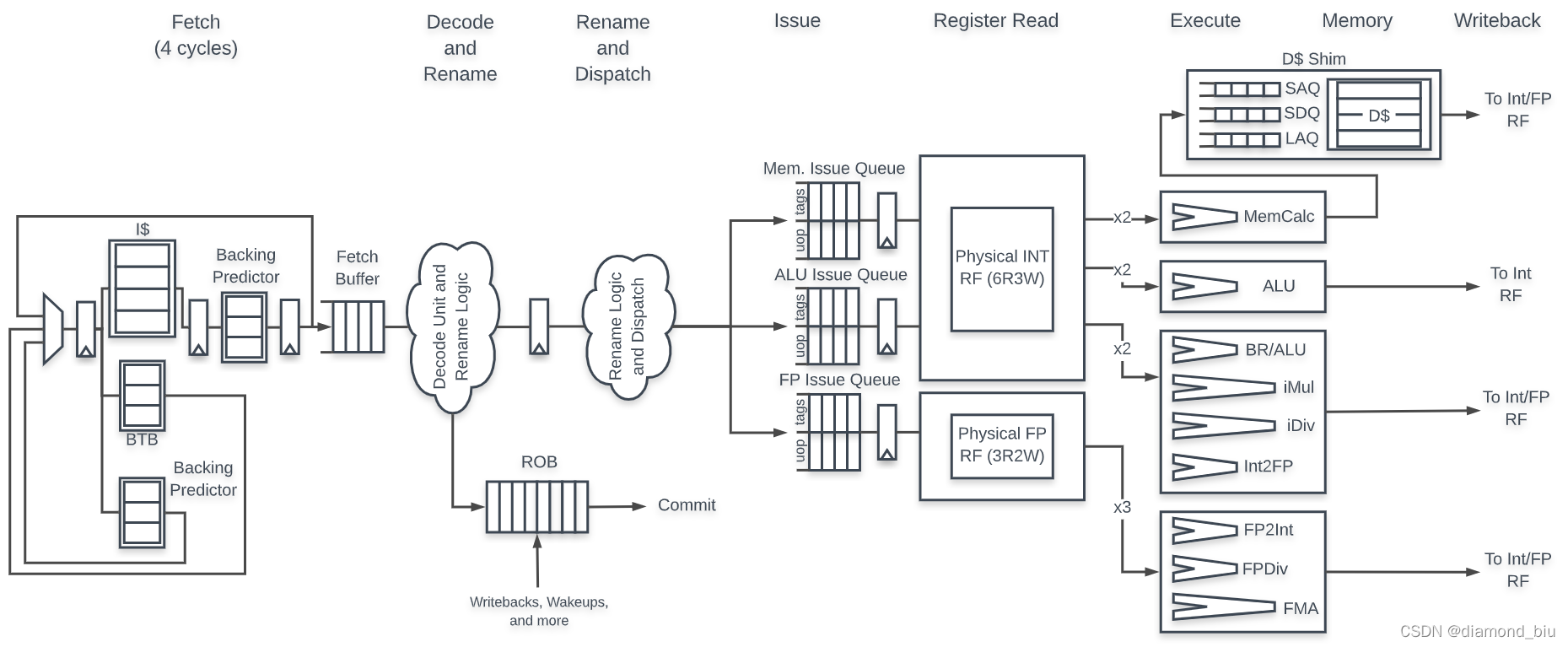

Fig. 2 Simplified BOOM Pipeline with Stages

BOOM为10级流水线，实际实现为7级：(1)Fetch (2)Decode/Rename (3)Rename/Dispatch (4)Issue/RegisterRead (5)Execute (6)Memory (7)WriteBack，commit异步发生，不属于流水线。

  1. Fetch：从instruction memory取指后放入FIFO queue（即Fetch Buffer），分支预测按需重定向取指。
    Branch：BOOM支持全分支推测与分支预测。每条指令都有Branch Tag标记其处于哪一个分支预测之下，预测错误的分支需要终止依赖于该分支的所有指令。分支指令Rename时，其Register Rename Table和Free List将被复制，预测错误时会恢复处理器状态。

  2. Decode：从Fetch Buffer取指，生成微操作Micro-Ops（即UOPs）放入流水线。

  3. Rename：ISA/logical register specifier（寄存器说明符，eg.x0-x31）-> physical register specifier。

  4. Dispatch：UOPs分派到一系列Issue Queue中。

  5. Issue：位于Issue queue的UOPs的所有操作数就绪后issue（发出），乱序的开始。

  6. Register Read：被发出的UOPs首先从unified Physical Register File（统一的寄存器文件）或Bypass Network（旁路网络）读取寄存器操作数。

  7. Execute：然后进入functional units（功能单元）所在的Execute阶段，发出的memory oprations（内存操作）在执行阶段进行地址计算后将结果地址存储在Memory阶段的Load/Store Unit（加载/存储单元）。

  8. Memory：Load/Store Unit包括三个队列：

    • LAQ（Load Address Queeu）：LAQ中有地址时从内存中加载数据
    • SAQ（Store Address Queue）、SDQ（Store Data Queue）：Commit time向内存存储数据，address和data都放入SAQ和SDQ时才能被commit。

  9. Writeback：ALU操作和Load操作被写回Physical Register File。

  10. Commit：ROB（Reorder Buffer）跟踪流水线中每条指令的状态。ROB头不忙时，ROB提交指令。对于Store，ROB向Store Queue（SAQ/SDQ）队首的store操作发送store信号，表示可将数据写入内存。

在这里插入图片描述
Fig. 3 Detailed BOOM Pipeline. ’s denote where the core can be configured.

The Chisel Hardware Construction Language

The RISC-V ISA

Rocket Chip SoC Generator

在这里插入图片描述

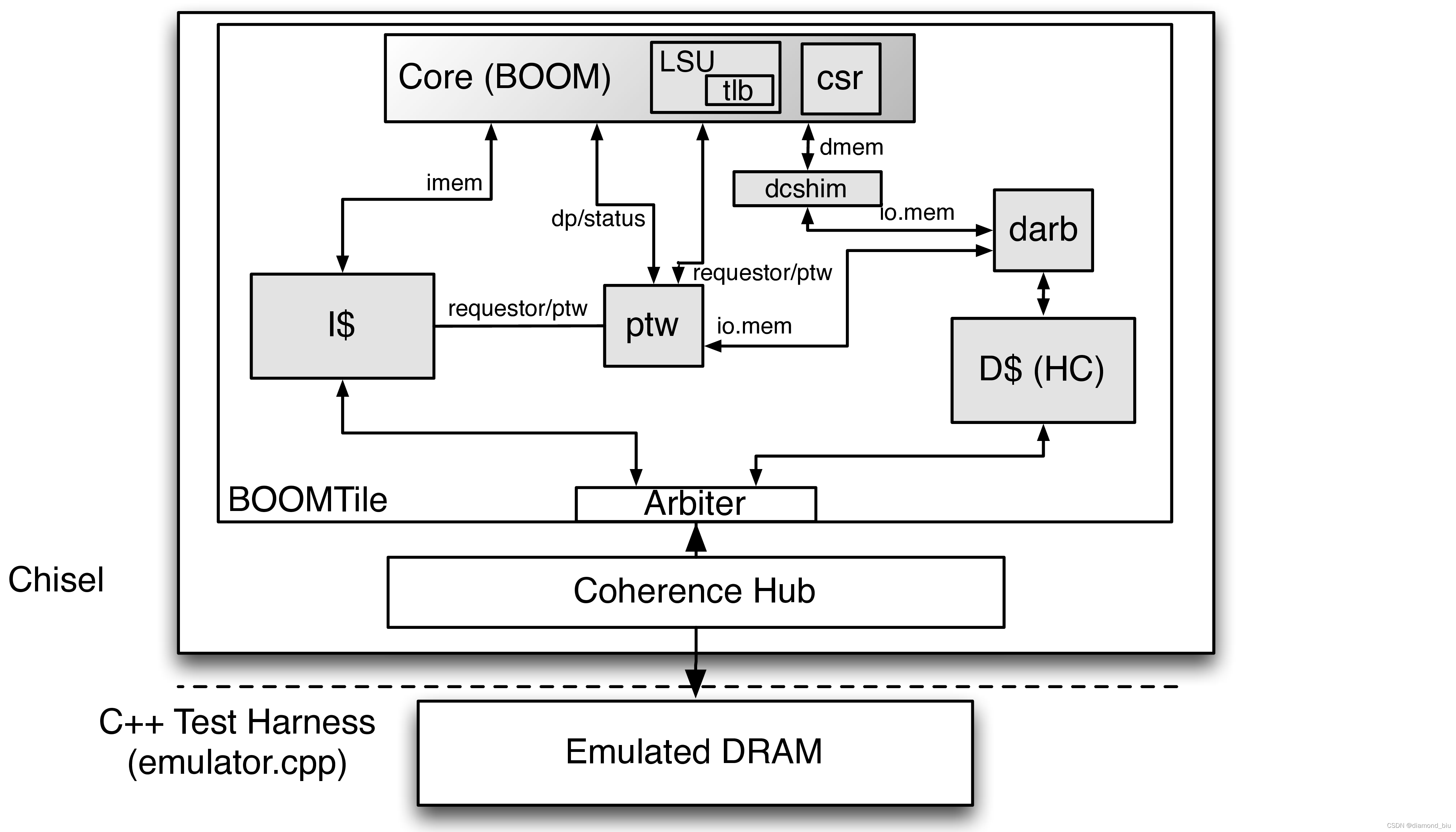

Fig. 4 A single-core “BOOM-chip”, with no L2 last-level cache

CORE OVERVIEW

01 Instruction Fetch

在这里插入图片描述

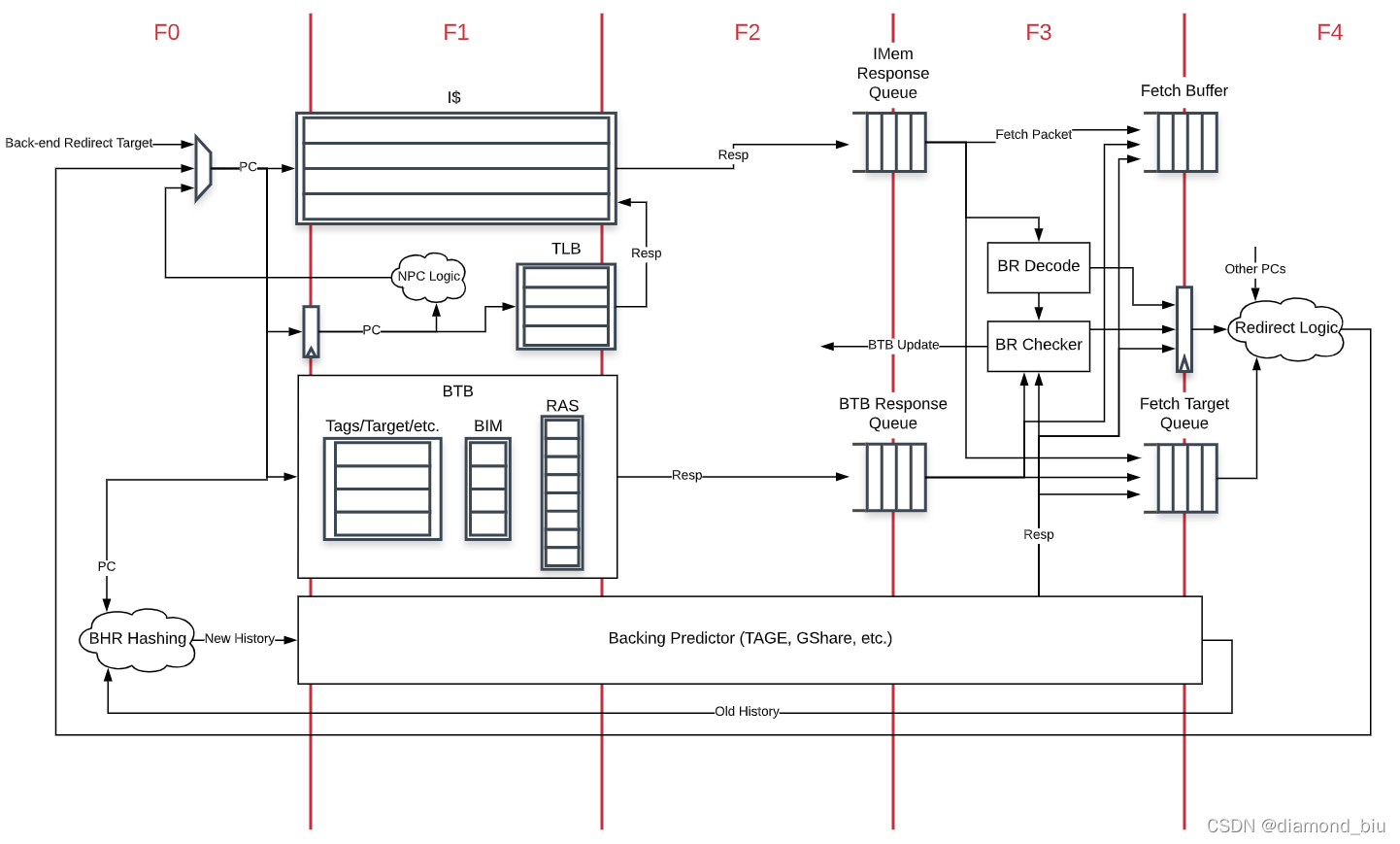

Fig. 5 The BOOM Front-end

  • Front-end：Fetch和Branch Prediction阶段（从i-cache取指）
  • Back-end：从Dispatch到WriteBack阶段，指令执行、解决依赖、解决分支。
  • Fetch Packet：Front-end返回的一个包，包含一组连续指令，其中mask（掩码）表示哪些指令有效，以及和instruction fetch和branch prediction有关的meta-data，Fetch PC指向Fetch Packet中第一条有效指令。
  • Fetch Boundary：i-cache response末尾字节，可能是RVC指令的一半。

BOOM核与Rocket核均实例化自己的Front-end。Front-end在多个取指周期（F0，F1…）重定向指令流。如果在Back-end检测到预测错误，或者BOOM预测器希望将流水线重定向到另一个方向，会向front-end发送请求并开始沿新的指令路径取指。

由于支持superscaler fetch（超标量取指），Front-end从instruction memory中检索指令的Fetch Packet并将其放入Fetch Buffer。Fetch Packet包含一些其他meta-data，如valid mask（有效掩码，包中哪些指令有效）、一些branch prediction信息。此外，PC和branch prediction信息被存储在Fetch Target Queue。

The Rocket Core I-Cache

BOOM实例化了取自Rocket Processor源代码的i-cache，i-cache是virtually indexed（虚拟索引）和physical tagged（物理标记）关联的cache。

为了降低功耗，i-cache读出固定字节（aligned对齐）存入fetch register，后续取指由该寄存器管理。i-cache只有在fetch register耗尽或分支预测将PC指向其他地方时才会再次启动。

目前，i-cache不支持跨cache-lines取指，也不支持超标量未对齐取指。

目前，i-cache不支持hit-under-miss。如果i-cache miss，i-cache不接受任何进一步请求直到miss被处理，这对于流水线发现预测失误后的重定向 i-cache以沿正确路径取指不理想。

Fetching Compressed Instructions

压缩指令RVC对于32b指令无对齐要求，可以从半字处开始取指，所有16b指令都直接映射到较长的2b指令。

在Front-end阶段，BOOM从i-cache中检索Fetch Packet，快速decode用于branch prediction的指令，并将Fetch Packet存入Fetch Buffer，带来需要处理的问题是：

  • 解码复杂度增加
  • 找到指令起始处
  • 在整个代码库中删除+4预测，尤其是分支处理
  • 未对齐指令，尤其是从cache lines和virtual pages上运行的指令

对于最后一点，需要在Fetch Unit增加额外的statefulness（状态），因为获取一条指令的所有部分可能需要多个周期。

下面通过描述指令的生命周期来描述RVC在BOOM的实现：

  • Front-End返回FetchWidth16bits宽的Fetch Packet*。
  • 在F3，维持statefulness，Fetch Packets从i-cache response queue出队进入Fetch Buffer。
  • F3跟踪最后一个Fetch Packet的后16b、PC、指令边界，这些位与当前Fetch Packet组合扩展为FetchWidth×32bits以便进入Fetch Buffer，Predecode确定此Fetch Packet中每条指令的起始地址，同时为Fetch Buffer生成掩码。
  • 存储到内存时，Fetch Buffer压缩无效或未对齐指令。

其他实现细节：

  • 处理跨取指边界指令，认为这些指令属于包含其高16bits的Fetch Packet，在确定这些指令PC时，跟踪最初在Fetch Boundary上未对齐的所有指令。
  • 流水线需要跟踪指令最初为16b还是32b，用于计算PC+4或PC+2。
The Fetch Buffer

来自i-cache的Fetch Packet被放入Fetch Buffer，Fetch Buffer将Front-End取指和Back-End执行分离。Fetch Buffer是参数化的，大小可变，并且可以切换是否以flow-through queue实现。

The Fetch Target Queue

Fetch Target Queue保存从i-cache接收的PC以及与该地址关联的分支预测信息，供流水线执行UOP时参考。ROB在指令被commit时将其出队，并在流水线重定向/执行错误时update。

02 Branch Prediction

在这里插入图片描述
Fig.6 The BOOM Front-End

BOOM有两种分支预测：

  • NLP（Next-Line Predictor）：fast，Branch Target Buffer
  • BPU（Backing Predictor）：slow but complex， GShare predictor结构（更复杂）

NLP：由Branch Target Buffer (BTB)、Return Address Stack (RAS)、Bi-Modal Table (BIM)构成，用于快速预测以redirect the Front-End。
BTB ：分支目标缓冲区，表项中的PC用于查找匹配目标，如果命中，指定的目标将用于redirect the pipeline。
RAS：流水线返回地址栈：用于跟踪函数调用的堆栈，JAL或 JALR时PC入栈，RET时PC出栈。
BIM：一个计数表。

BPU：用于跟踪更长历史，BOOM核中有多种不同类型BPU（TAGE, GShare…）。

The Next-Line Predictor (NLP)

Front-End取指并在预测每个cycle从何处取下一条指令，若Back-End检测出misprediction，或自身BPD希望redirect the pipeline，会向Front-end发送request并开始沿新的指令路径取指。

NLP接收当前用于取指的PC（the Fetch PC，Fetch Packet instruction group头对应的PC），并综合预测下一周期应在何处取指，若预测正确则无流水线气泡（pipeline bubbles）。

NLP Predictions

Fetch PC 首先执行目标匹配，以找到唯一匹配的BTB条目。若命中，BTB条目与RSA共同预测，以确定Fetch Packet中是否存在branch、jump、return指令，以及Fetch Packet中哪条指令是错误的。BIM用于确定所作的prediction是否执行了branch。BTB条目还包含了一个预测的目标PC，作为下一周期的Fetch PC。

在这里插入图片描述

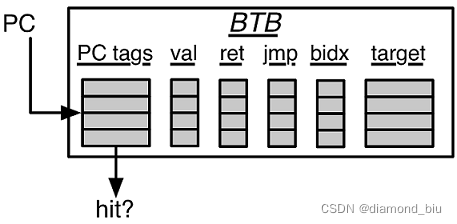

Fig.7 NLP unit。Fetch PC搜索BTB的PC tags进行匹配。若命中，BIM和RAS做出final verdict（最终裁决）。若条目为ret，则tagrt来自RAS；若条目为无条件jmp，则不咨询BIM。“bidx”（或称branch index）标记了超标量Fetch Packet中造成控制流预测的指令，这对于屏蔽Fetch Packet中经过分支执行的其他指令。

BIM中的hysteresis bits（滞后位）仅在BTB条目命中且预测指令为branch时被使用。

如果BTB条目包含return指令，RAS栈将提供预测的return PC作为下一条Fetch PC，实际的RAS管理（何时执行/堆栈）由外部控制。

为提高空间利用率，PC tags和PC targets的高位被存储在压缩为文件中。

NLP Updates

沿pipline传递的每个分支不仅记住自身的PC，还有它的Fetch PC（Fetch Pack
