基于51单片机的6位数码管计算器设计(一)

1、简介
该设计是以AT89C51单片机为核心的计算器模拟系统，输入采用4×4矩阵键盘，可以进行加、减、乘、除数字运算，并在6位数码管上显示操作过程。

2、主要功能
a.通过6位数码管显示计算过程。

b.通过4×4矩阵键盘进行加、减、乘、除数字运算。

3、环境搭建
资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件实现程序编写与编译。

#include <reg52.h>

unsigned char show[6]={0,0,0,0,0,0};
unsigned char code seg7_table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x40,0x00,0x50,0x5c};
unsigned char code wei_table[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};
unsigned char code err[]={0x11,0x12,0x13,0x12,0x12,0x0e};
unsigned char count=0;
unsigned long a,b;
unsigned char flag=0;
//unsigned char flag1=1;
unsigned char key_code;
bit key_press=0;

void delay(long dly)
{
	while(dly--);
}


void disp(long dat)
{

	bit flag1=0;
	long e;
	unsigned char i;
	e=dat;
	 if(e==0)
	{
		for(i=0;i<5;i++)
		{
			show[5-i]=0x11;
		}
		show[0]=0x00;
	}
	else if((e>999999)||(e<-999999))
	{
        for(i=0;i<6;i++)
		{
			 show[i]=err[i];
		}
	}

	else
	{
	    if(e<0)
		{
			flag1=1;
			e=-e;
		}
		for(i=0;i<6;i++)
		{
			if(e>=1)
			{
			    show[i]=e%10;
				e=e/10;
			}
			else
			{
			    if(flag1==1)
				{
					show[i]=0x10;
					flag1=0;
				}
				else
				{
					show[i]=0x11;
				}
			}
		}

	}
}

5、proteus8.6仿真

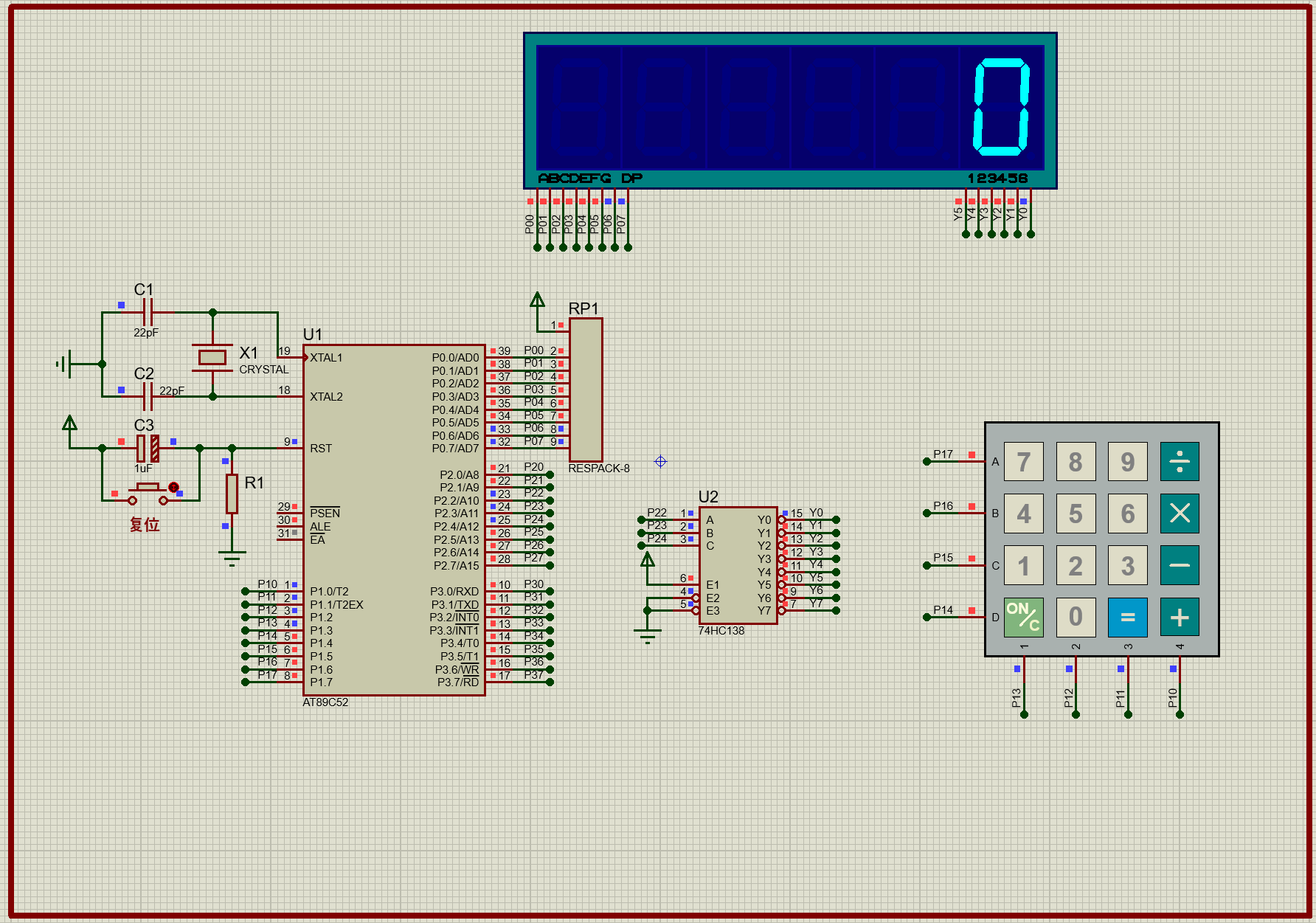

采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。

6、设计资料清单

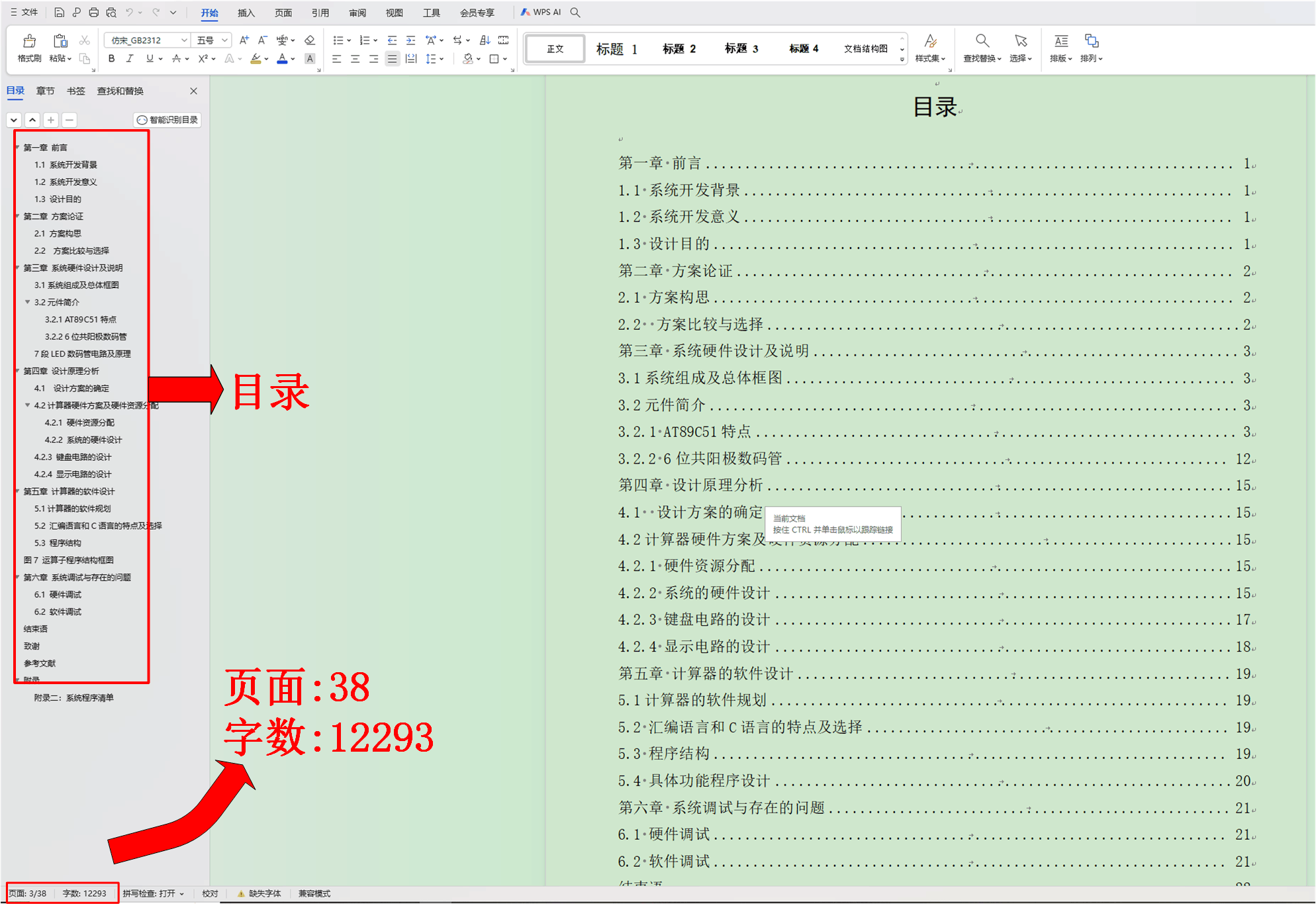

设计资料主要包括C程序+仿真+设计报告+使用说明+元件清单+操作视频等，设计报告主要包括硬件电路、软件设计、仿真调试等等，仅供参考。由于不定期更新，最新的资料包不一定与下面图片完全一致，但主要资料都有。

7、资料获取方式
有偿，下载链接：QQ03基于51单片机的6位数码管计算器设计(一)
