1、简介
该设计是以AT89C51单片机为核心的计算器模拟系统，输入采用4×4矩阵键盘，可以进行加、减、乘、除数字运算，并在6位数码管上显示操作过程。

2、主要功能
a.通过6位数码管显示计算过程。

b.通过4×4矩阵键盘进行加、减、乘、除数字运算。

3、环境搭建

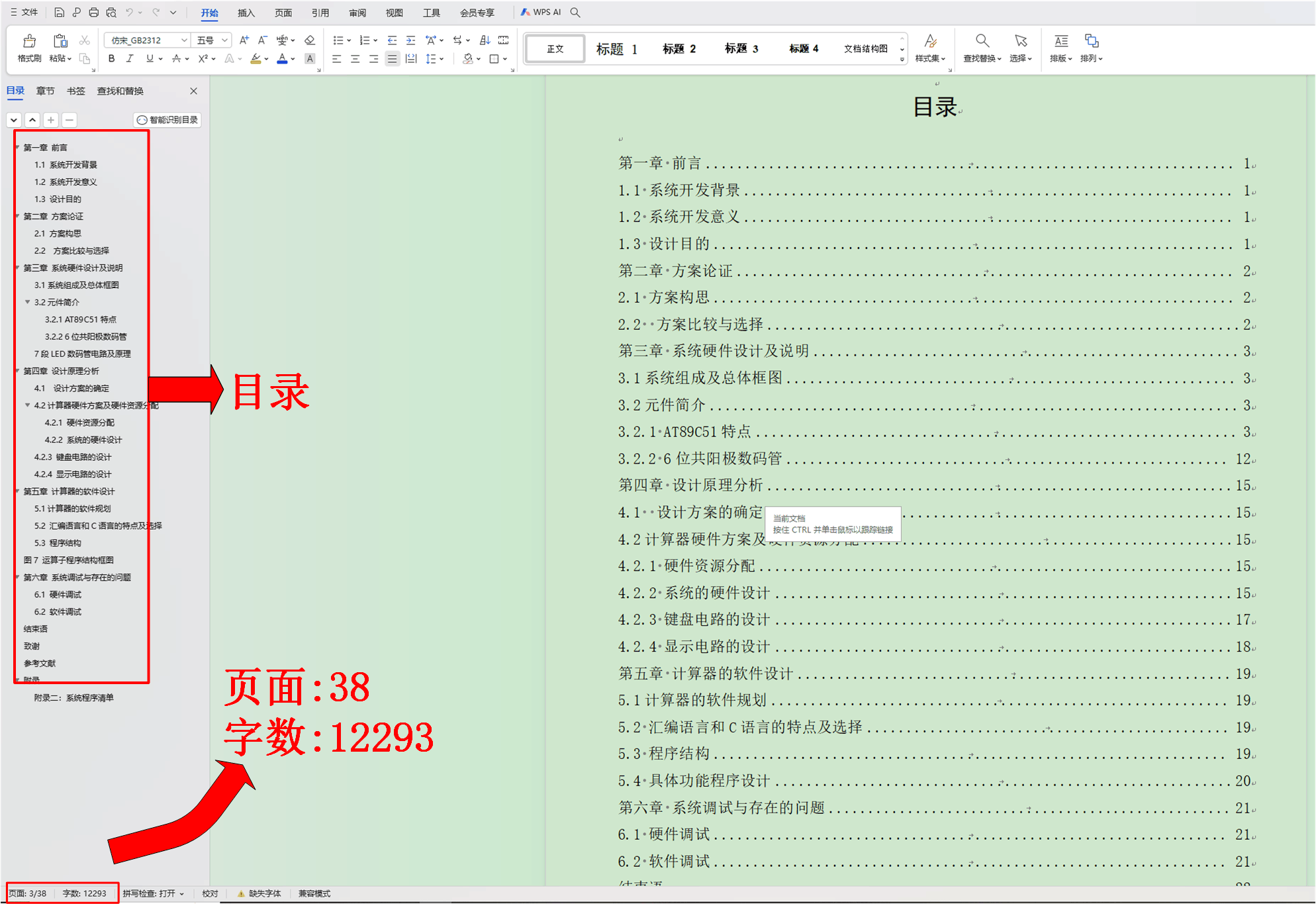

资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件实现程序编写与编译。

void vINT0(void) interrupt 0
{
	EX0=0;			 				//在键扫描处理时，关闭外部中断0，防抖动。

	if(b_KeyShock==0)
		{
		vKeyProcess(ucKeyScan());	//当判断有按键按下时，扫描键盘，并把扫描结果进行处理。
		b_KeyShock=1;					//设置防抖动标志。
		}
	else b_KeyShock=0;				//如果有抖动则不执行键扫描，恢复防抖动标志。

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<设置防抖动清除标志位 >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
	if(b_KeyShock==1)
		b_KillShock=1;				//如果防抖动标志位开启则开启防抖动标志清除位，
									//300ms后清除防抖动标志。

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<恢复键扫描处理前初始状态 >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
	P2=0x0F;	  					//恢复P2口。
	EX0=1;							//恢复按键中断。
}


//*************************************************************************************************
//*																								  *
//*		****************定时器1中断，用于计时功能和防抖动标志清除以及显示报告****************	  *
//*																								  *
//*************************************************************************************************
void vTimer1(void) interrupt 3
{
//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<计时模式计数刷新>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
	if(b_ClockStart==1)					//当计时模式开启式，如计时处于运行状态则执行定时计数增加。
		{
		if(b_ClockOppose==0)			//正常计时。
			{
			if(uc_TimeCount%21==0)
				{
				uc_TimeCount=1;
				ul_Number++;
				}
			else uc_TimeCount++;
			}
		else
			{							  //倒计时模式。
			if(uc_TimeCount%21==0)
				{
				uc_TimeCount=1;
				if(ul_ClockOppose>0)
					{
					ul_ClockOppose--;
					ul_Number=ul_ClockOppose;
					}
				else
					{
					b_ClockStart=0;
					uc_ReportSymbol=7;
					b_LCDClean=1;
					}
				}
			else uc_TimeCount++;
			}
		}

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<防抖动标志清除>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
	if(b_KillShock==1)
		{
		if(uc_KillCount%5==0)			 //当防抖动标志位为1时，计时300ms后清除抖动标志位。
			{
			b_KeyShock=0;
			b_KillShock=0;
			uc_KillCount=1;
			}
		else uc_KillCount++;
		}

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<LCD显示报告>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
	if(b_LCDClean==1)
		{
			if(uc_CleanCount==1)
				{
					EX0=0;							//关闭键盘中断，此时按键无效。
					vShowReport(uc_ReportSymbol);
					b_ShowMode=1;
				}
			if(uc_CleanCount%40==0)					//通过设置b_LCDClean为1便可启动延时清空LCD显示。
				{
					b_LCDClean=0;					//关闭清零标志位，清零结束。
					uc_CleanCount=1;				//恢复清零计数为初始值1.
					b_ShowMode=0;					//恢复显示模式为默认的数字模式。
					b_ReportFlash=0;
					EX0=1;							//重新开启键盘中断。
				}
			else
				{
				//<<<<<<<<<<<<<<<<<<<<<<<<<实现闪烁报告功能>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
				if(uc_CleanCount%7==0)
					{
						if(b_ReportFlash==0)
							{
								vCharCopy(uca_FlashBlank);
								b_ReportFlash=1;
							}
						else
							{
								vShowReport(uc_ReportSymbol);
								b_ReportFlash=0;
							}
					 }
			uc_CleanCount++;
				}
		}

	TH1=TIME1H;
	TL1=TIME1L;

}

5、proteus8.6仿真

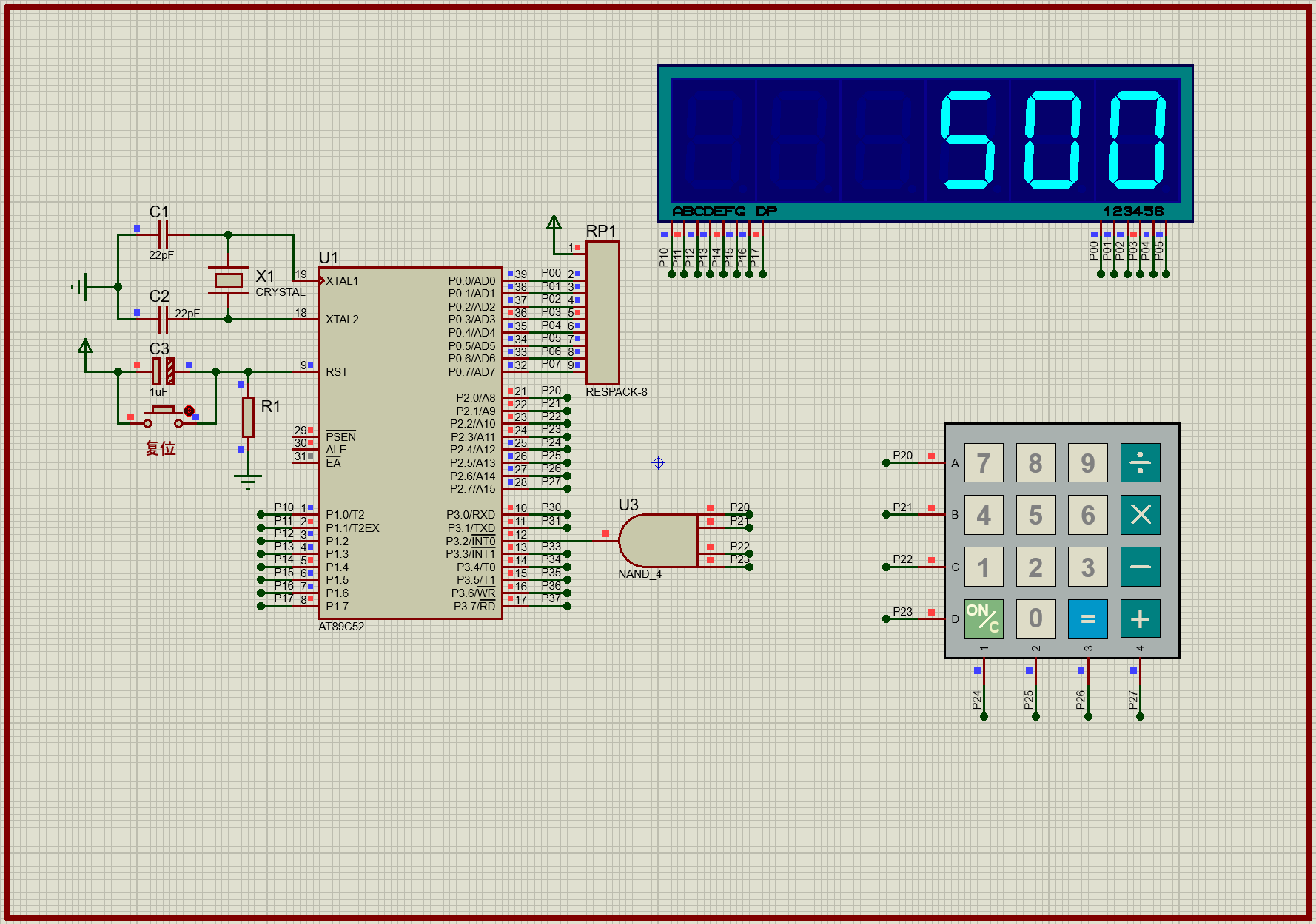

采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。

在这里插入图片描述
