基于51单片机LCD1602数字电压表设计(二)

1、简介
该系统采用AT89C51单片机为控制核心，模拟量输入范围直流0v-5v。模拟量经ADC0832模数转换芯片，把模拟量转换为数字量输入到单片机的P1口，再由单片机控制LCD1602显示模拟量输入的电压值。

2、主要功能
通过LCD1602显示两路电压值。量程：0-5V。

3、环境搭建
资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件实现程序编写与编译。

void main(void)
{
	unsigned char adc0,adc1;
	unsigned char num=0;
	unsigned char ADC_Get[10]={0};  		//定义AD采样数组

	float Voltage0 = 0.0;
	float Voltage1 = 0.0;

	Lcd1602_Init();			  				//LCD1602液晶初始化

	Lcd1602_String(0,0,"V0:         ");
	Lcd1602_String(0,1,"V1:         ");
	while(1)
	{

		ADC_Get[num++]=ADC0832(1,0);			//通道0  利用中值滤波算法
		if(num>9)
		{
			num=0;
			adc0=Error_Correct(ADC_Get,10);		//取十个值作中值滤波
		}
		Voltage0 = (float)adc0 * 5.0/255;

		Voltage0 = Voltage0 *100;				//扩大100倍方便显示
		Lcd1602_Write_Com(0x80+3);
		Lcd1602_Write_Data((unsigned int)Voltage0/100+0x30);
		Lcd1602_Write_Data('.');
		Lcd1602_Write_Data((unsigned int)Voltage0%100/10+0x30);
		Lcd1602_Write_Data((unsigned int)Voltage0%100%10+0x30);
		Lcd1602_Write_Data('V');

		adc1=ADC0832(1,1);						//通道1
		Voltage1 = (float)adc1 * 5.0/255;
		Voltage1 = Voltage1 *100;				//扩大100倍方便显示

		Lcd1602_Write_Com(0xC0+3);
		Lcd1602_Write_Data((unsigned int)Voltage1/100+0x30);
		Lcd1602_Write_Data('.');
		Lcd1602_Write_Data((unsigned int)Voltage1%100/10+0x30);
		Lcd1602_Write_Data((unsigned int)Voltage1%100%10+0x30);
		Lcd1602_Write_Data('V');

	}

5、proteus8.6仿真

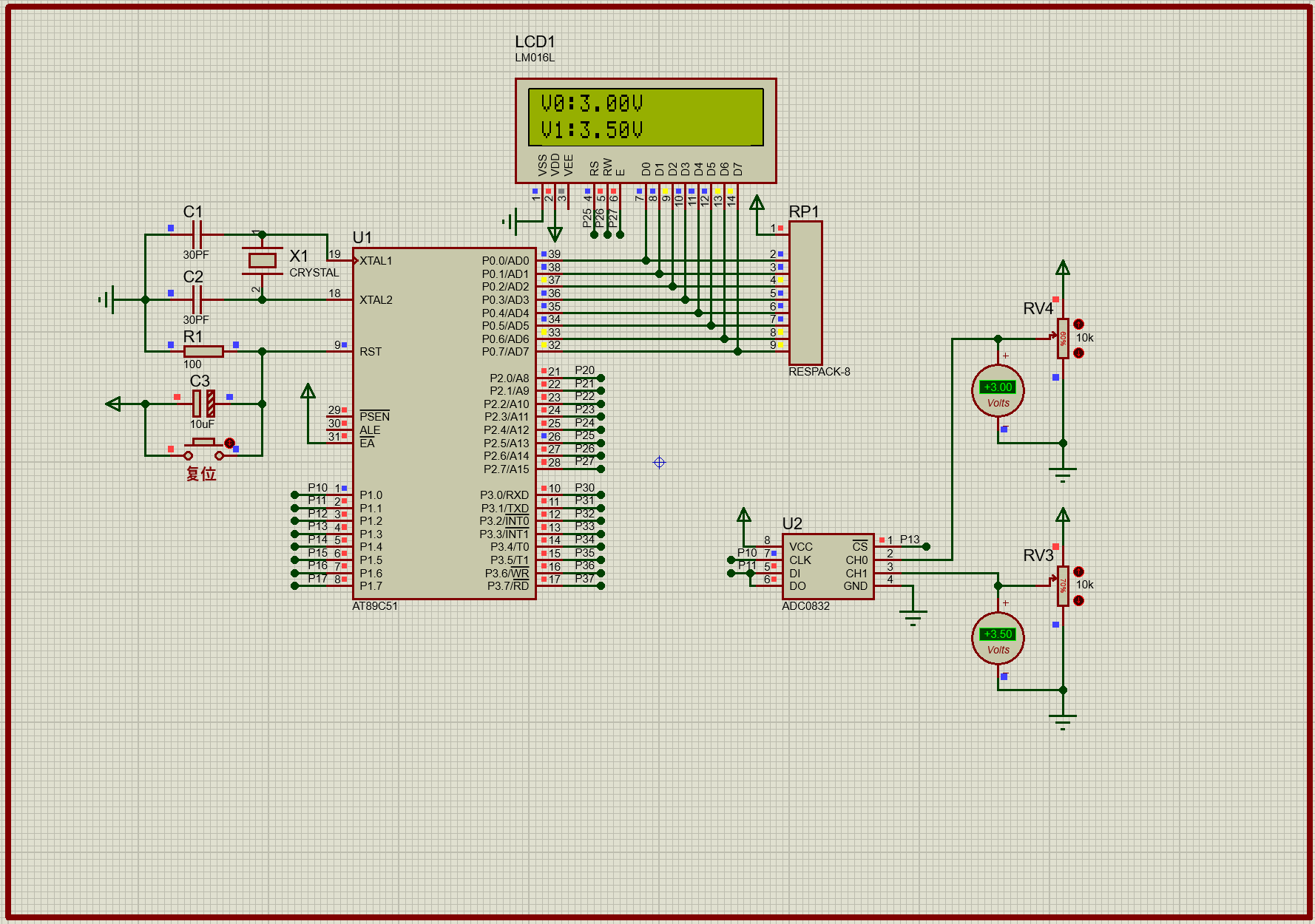

采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。

6、设计资料清单

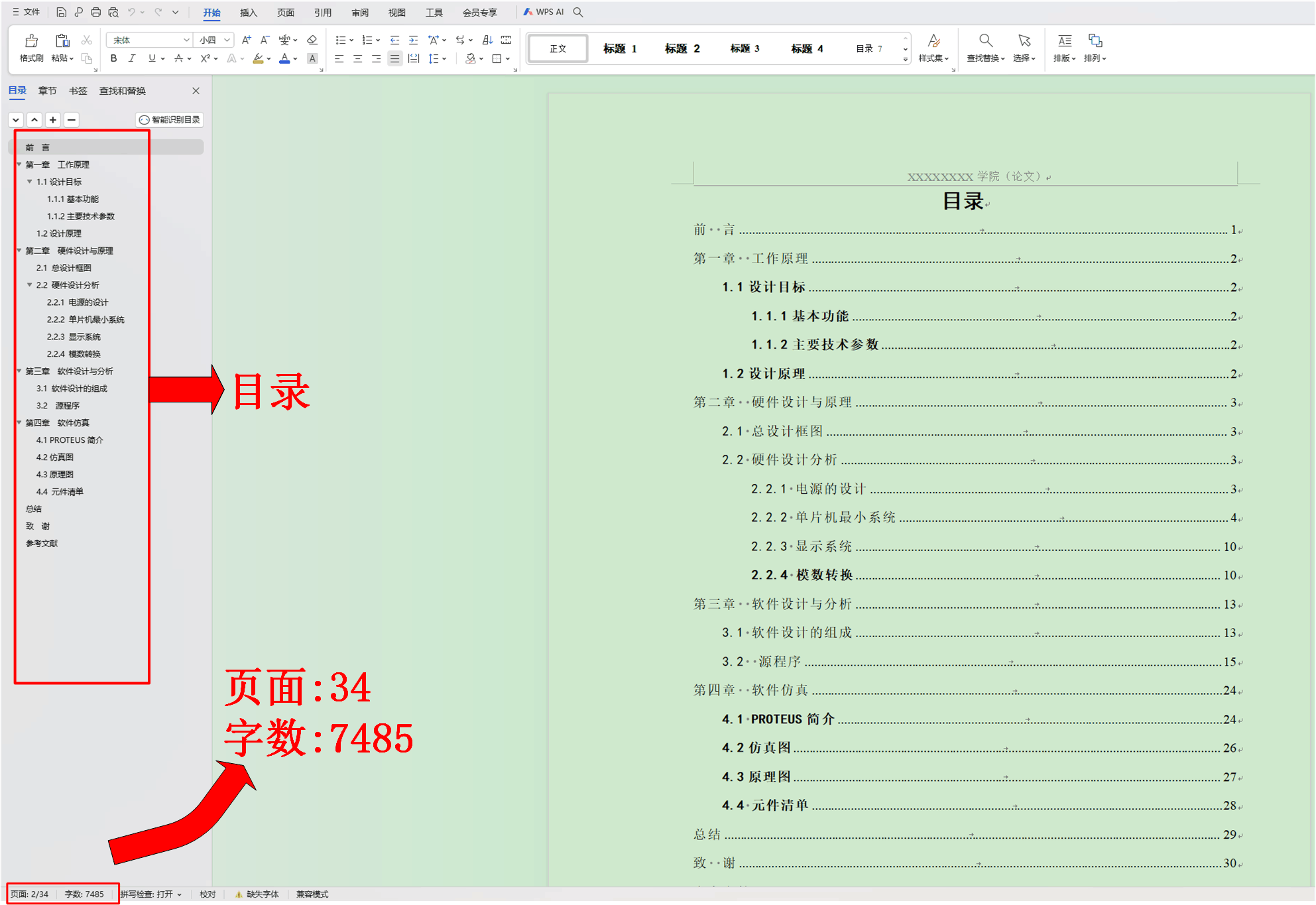

设计资料主要包括C程序+仿真+设计报告+使用说明+元件清单+操作视频等，设计报告主要包括硬件电路、软件设计、仿真调试等等，仅供参考。由于不定期更新，最新的资料包不一定与下面图片完全一致，但主要资料都有。
