1、简介
该设计在硬件方面主要采用AT89C51单片机作为主控核心，采用压力传感器对数据进行采集，电子秤专用24位AD转换芯片HX711对传感器采集到的模拟量进行AD转换，转换后的数据送到单片机进行处理显示，数据显示由4位数码管液晶实现。

2、主要功能
a.系统可实现电子称基本的称重功能（称重范围为0～5Kg，重量误差0.001Kg）；

b.系统应具备去皮、校准加减的功能；

c.系统超出最大测量范围5Kg时应有报警指示功能（蜂鸣器报警提示）；

3、环境搭建
资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件实现程序编写与编译。

#include <reg52.h>
#include <intrins.h>
#include <string.h>
#include "main.h"
#include "HX711.h"
#include "eeprom52.h"

#define uchar unsigned char
#define uint  unsigned int

unsigned long HX711_Buffer = 0;
unsigned long Weight_Maopi = 0;
unsigned long Weight_Maopi_0 = 0;
long Weight_Shiwu = 0;
unsigned int qupi=0;
unsigned char p=0;
//键盘处理变量
unsigned char keycode;
unsigned char key_press_num=0;

uint GapValue,GapValue1;
bit flag_cz=0;

uchar code  LEDData[]={0x5F,0x44,0x9D,0xD5,0xC6,0xD3,0xDB,0x47,0xDF,0xD7,0xCF,0xDA,0x9B,0xDC,0x9B,0x8B}; //数码管显示码表
//定义标识
volatile bit FlagTest = 0;		//定时测试标志，每0.5秒置位，测完清0
volatile bit FlagKeyPress = 0;  //有键按下标志，处理完毕清0
//校准参数
//因为不同的传感器特性曲线不是很一致，因此，每一个传感器需要矫正这里这个参数才能使测量值更准确。
//当发现测试出来的重量偏大时，增加该数值。
//如果测试出来的重量偏小时，减小改数值。
//该值可以为小数
sbit LED=P1^1;
sbit ROW1=P3^0;
sbit ROW2=P3^1;
sbit ROW3=P3^2;
sbit DIAN = P0^5;        		//小数点

volatile bit ClearWeighFlag = 0; //传感器调零标志位，清除0漂

/******************把数据保存到单片机内部eeprom中******************/
void write_eeprom()
{
	SectorErase(0x2000);
	GapValue1=GapValue&0x00ff;
	byte_write(0x2000, GapValue1);
	GapValue1=(GapValue&0xff00)>>8;
	byte_write(0x2001, GapValue1);
	byte_write(0x2060, a_a);
}

/******************把数据从单片机内部eeprom中读出来*****************/
void read_eeprom()
{
	GapValue   = byte_read(0x2001);
	GapValue   = (GapValue<<8)|byte_read(0x2000);
	a_a      = byte_read(0x2060);
}

/**************开机自检eeprom初始化*****************/
void init_eeprom()
{
	read_eeprom();		//先读
	if(a_a != 1)		//新的单片机初始单片机内问eeprom
	{
		GapValue  = 3500;
		a_a = 1;
		write_eeprom();	   //保存数据
	}
}
/*****显示开机初始化等待画面*****/
void Disp_init(void)
{
	P0 = ~0x80;      //显示----
	P2 = 0xBF;		 //依次打开各位
	Delay_ms(1);		 //延时
	P2 = 0xEF;
	Delay_ms(1);
	P2 = 0xFB;
	Delay_ms(1);
	P2 = 0xFE;
	Delay_ms(1);
	P2 = 0xFF;         //关闭显示
}

//显示重量，单位kg，两位整数，三位小数
void Display_Weight()
{
    P0 = ~LEDData[Weight_Shiwu%10];      //
	P2 = 0xBF;		 //打开位
	Delay_ms(1);		 //延时
	P2 = 0xff;         //关闭显示
	P0=~LEDData[Weight_Shiwu%100/10];    //显示个位
	P2 = 0xEF;
	Delay_ms(1);
	P2 = 0xff;         //关闭显示
	P0 =~LEDData[Weight_Shiwu%1000/100];    //显示十位
	P2 = 0xFB;
	Delay_ms(1);
	P2 = 0xff;         //关闭显示
	P0 =~LEDData[Weight_Shiwu%10000/1000];    //显示百位
	DIAN = 0;         //显示小数点
	P2 = 0xFE;
	Delay_ms(1);
	P2 = 0xff;         //关闭显示
}

//定时器0初始化
void Timer0_Init()
{
	ET0 = 1;        //允许定时器0中断
	TMOD = 1;       //定时器工作方式选择
	TL0 = 0xb0;
	TH0 = 0x3c;     //定时器赋予初值
	TR0 = 1;        //启动定时器
}

//定时器0中断
void Timer0_ISR (void) interrupt 1 using 0
{
uchar Counter;
	TL0 = 0xb0;
	TH0 = 0x3c;     //定时器赋予初值

	//每0.5秒钟刷新重量
    Counter ++;
    if (Counter >= 10)
    {
       FlagTest = 1;
	   Counter = 0;
    }
}

5、proteus8.6仿真
采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。

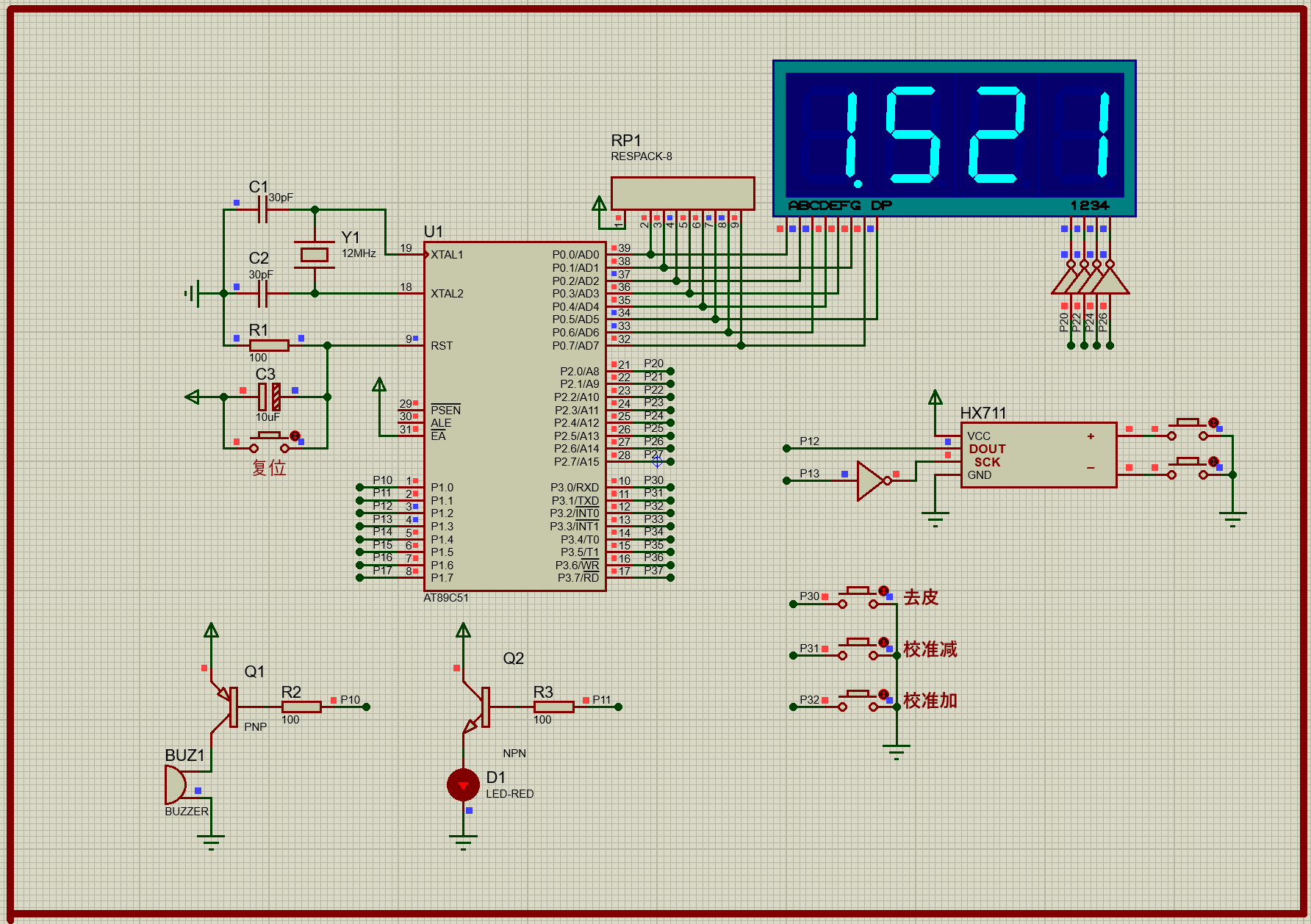

称重：
在这里插入图片描述
超重报警：
