1、简介
该设计在硬件方面主要采用AT89C51单片机作为主控核心，采用压力传感器对数据进行采集，电子秤专用24位AD转换芯片HX711对传感器采集到的模拟量进行AD转换，转换后的数据送到单片机进行处理显示，数据显示由LCD1602液晶实现。

2、主要功能
a.系统可实现电子称基本的称重功能（称重范围为0～5Kg，重量误差0.001Kg）。

b.系统应具备输入单价、去皮、删除、计算总价、校准加减的功能。

c.系统超出最大测量范围5Kg时应有报警指示功能（蜂鸣器报警提示）。

3、环境搭建

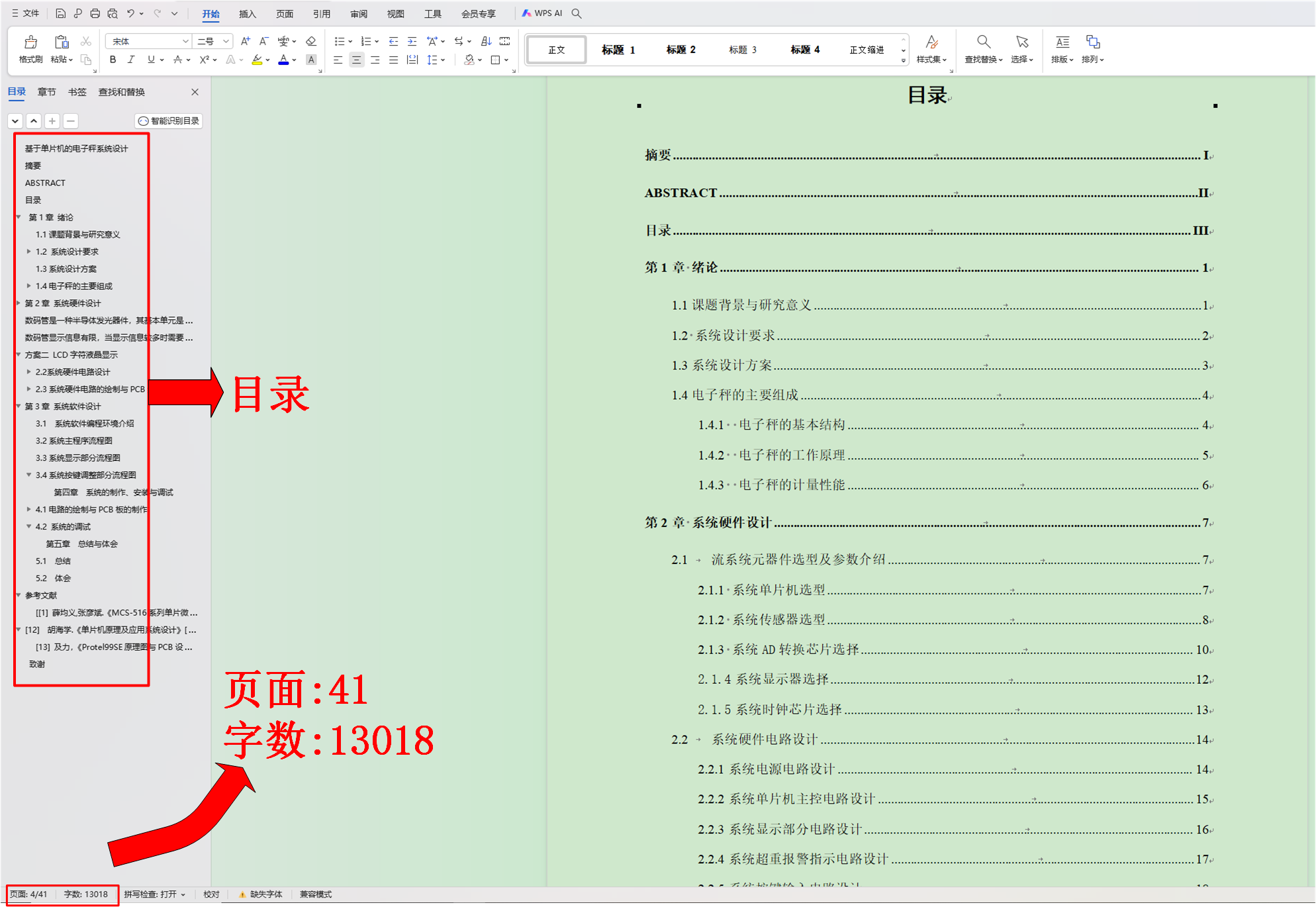

资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件实现程序编写与编译。

#include <reg52.h>
#include <intrins.h>
#include <string.h>

bit bdata flag_key;
#include "main.h"
#include "LCD1602.h"
#include "HX711.h"
#include "keyboard.h"
#include "eeprom52.h"

#define uchar unsigned char
#define uint  unsigned int

unsigned long HX711_Buffer = 0;
unsigned long Weight_Maopi = 0;
unsigned long Weight_Maopi_0 = 0;
unsigned int qupi=0;
long Weight_Shiwu = 0;
//键盘处理变量
unsigned char keycode;
unsigned char DotPos;				   //小数点标志及位置

uint GapValue,GapValue1;

unsigned long idata price;     //单价，长整型值，单位为分
unsigned long idata danjia[8]={11,22,33,44,100,200,300,400};
unsigned char count_danjia;
unsigned long idata money,total_money;     //总价，长整型值，单位为分
//定义标识
volatile bit FlagTest = 0;		//定时测试标志，每0.5秒置位，测完清0
volatile bit FlagKeyPress = 0;  //有键按下标志，处理完毕清0
//校准参数
//因为不同的传感器特性曲线不是很一致，因此，每一个传感器需要矫正这里这个参数才能使测量值很准确。
//当发现测试出来的重量偏大时，增加该数值。
//如果测试出来的重量偏小时，减小改数值。
//该值可以为小数
//#define GapValue 349
sbit LED=P1^1;

volatile bit ClearWeighFlag = 0; //传感器调零标志位，清除0漂

/******************把数据保存到单片机内部eeprom中******************/
void write_eeprom()
{
	SectorErase(0x1000);
	GapValue1=GapValue&0x00ff;
	byte_write(0x2000, GapValue1);
	GapValue1=(GapValue&0xff00)>>8;
	byte_write(0x2001, GapValue1);
	byte_write(0x2060, a_a);
}

/******************把数据从单片机内部eeprom中读出来*****************/
void read_eeprom()
{
	GapValue   = byte_read(0x2001);
	GapValue   = (GapValue<<8)|byte_read(0x2000);
	a_a      = byte_read(0x2060);
}

/**************开机自检eeprom初始化*****************/
void init_eeprom()
{
	read_eeprom();		//先读
	if(a_a != 1)		//新的单片机初始单片机内问eeprom
	{
		GapValue  = 3500;
		a_a = 1;
		write_eeprom();	   //保存数据
	}
}

//显示单价，单位为元，四位整数，两位小数
void Display_Price()
{
            LCD1602_write_com(0x8c);
			LCD1602_write_data(price/100 + 0x30);
			LCD1602_write_data(price%100/10 + 0x30);
			LCD1602_write_data('.');
			LCD1602_write_data(price%10 + 0x30);
}

//显示重量，单位kg，两位整数，三位小数
void Display_Weight()
{
            LCD1602_write_com(0x83);
			LCD1602_write_data(Weight_Shiwu/1000 + 0x30);
			LCD1602_write_data('.');
			LCD1602_write_data(Weight_Shiwu%1000/100 + 0x30);
			LCD1602_write_data(Weight_Shiwu%100/10 + 0x30);
			LCD1602_write_data(Weight_Shiwu%10 + 0x30);
}

5、proteus8.6仿真
采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。

初始界面：
在这里插入图片描述

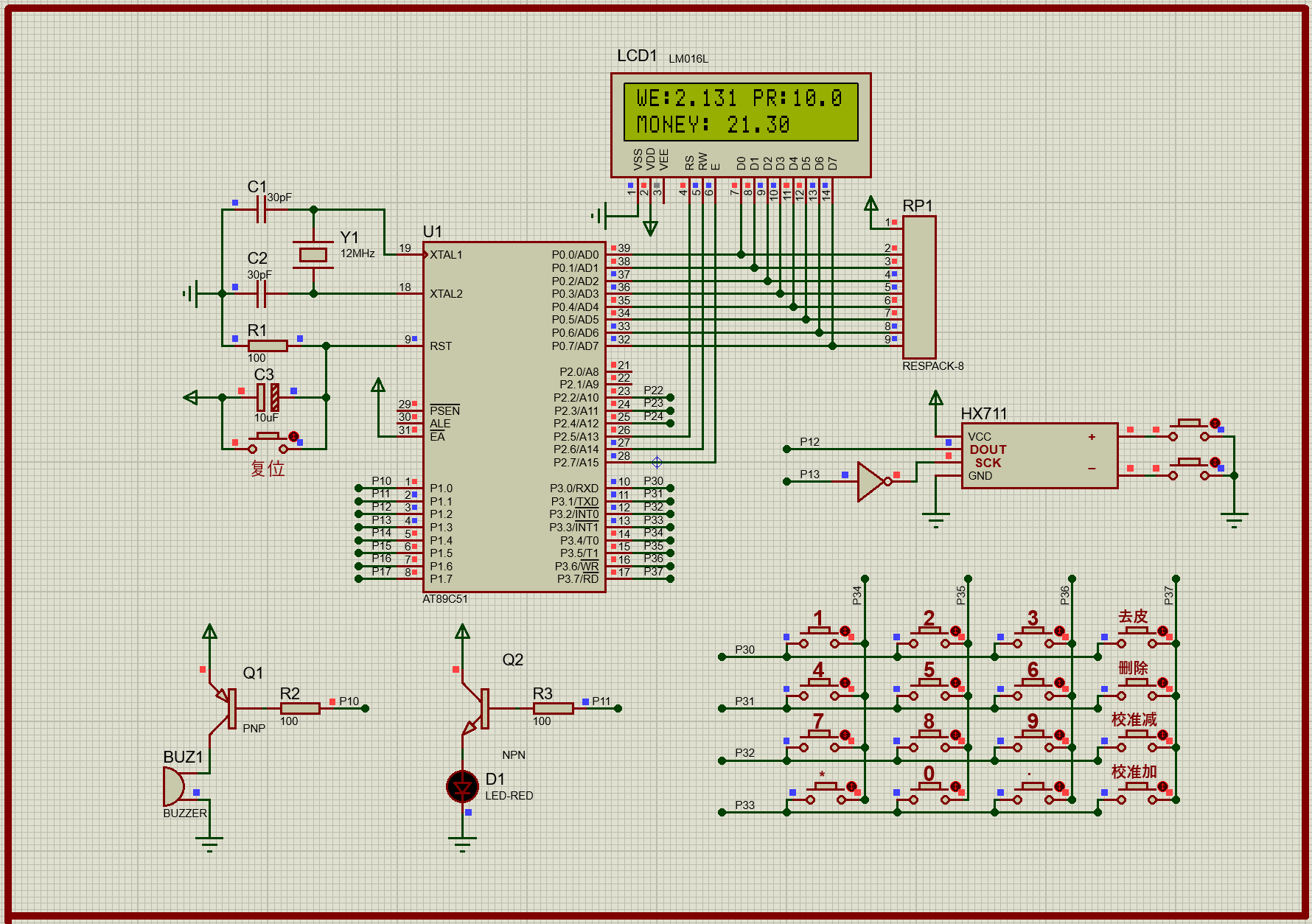

称重计价：

超重报警：
