基于51单片机电子秤LCD显示Proteus仿真+程序+设计报告+讲解视频


基于51单片机电子秤LCD显示( proteus仿真+程序+设计报告+讲解视频)

仿真图proteus8.9及以上

程序编译器:keil 4/keil 5

编程语言:C语言

设计编号:S0083

1. 主要功能:

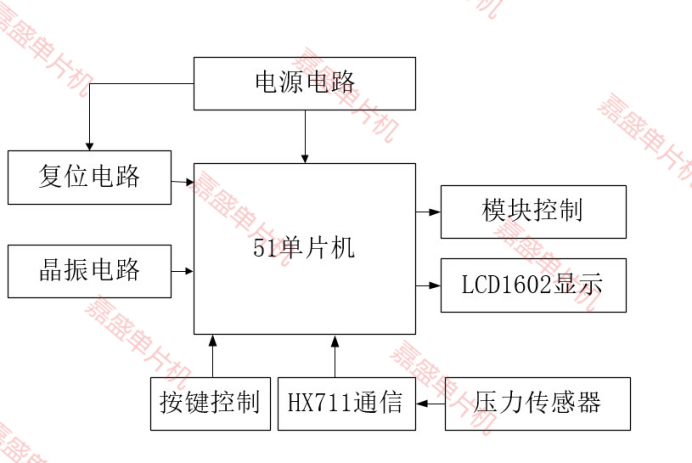

基于51单片机的电子秤proteus仿真设计

1.电子秤可以数字显示0g-499g间物体的重量,单位克(g);

2.电子秤可以设置单价(元/克)可计算物品金额并实现金额累加,单价范围0.01-0.99元克。

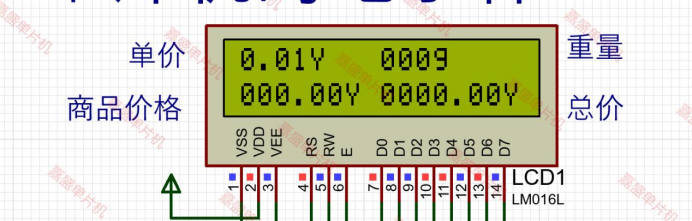

3.通过LCD1602显示单价,物体重量,商品价格和总价;

4.矩阵按键设置单价,计价,价格累加,清零和去皮功能;

5.通过HX711高精度AD转换芯片读取压力传感器数值;

需注意仿真中51单片机芯片是兼容的,AT89C51,AT89C52是51单片机的具体型号,内核是一样的。相同的原理图里,无论stc还是at都一样,引脚功能都是一样的,程序是兼容的,芯片可以替换为STC89C52/STC89C51/AT89C52/AT89C51等51单片机芯片。

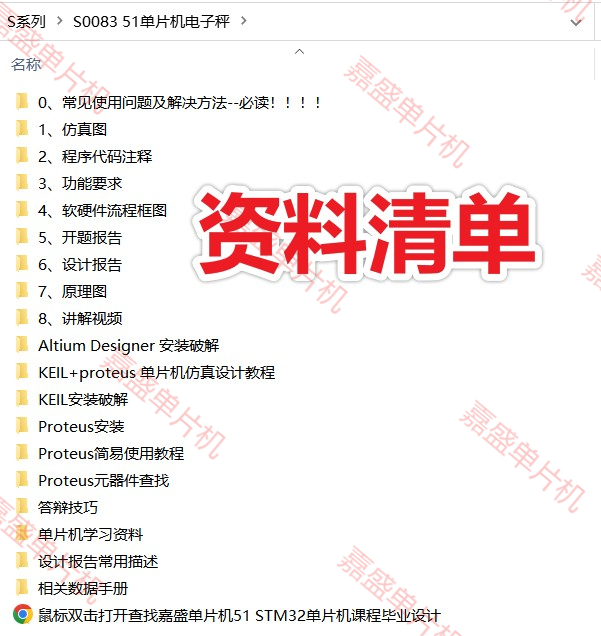

以下为本设计资料展示图:

2. 讲解视频:

讲解视频包含仿真运行讲解和代码讲解

基于51单片机电子秤LCD1602液晶proteus仿真+程序+报告+讲解

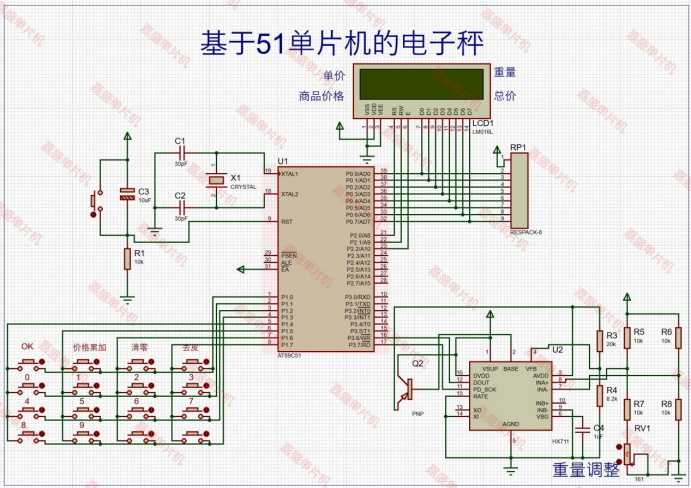

3. 仿真设计

打开仿真工程,双击proteus中的单片机,选择hex文件路径,然后开始仿真。


打开仿真工程,双击proteus中的单片机,选择hex文件路径,然后开始仿真。开始仿真后LCD显示当前商品单价,重量,和商品价格,总价。

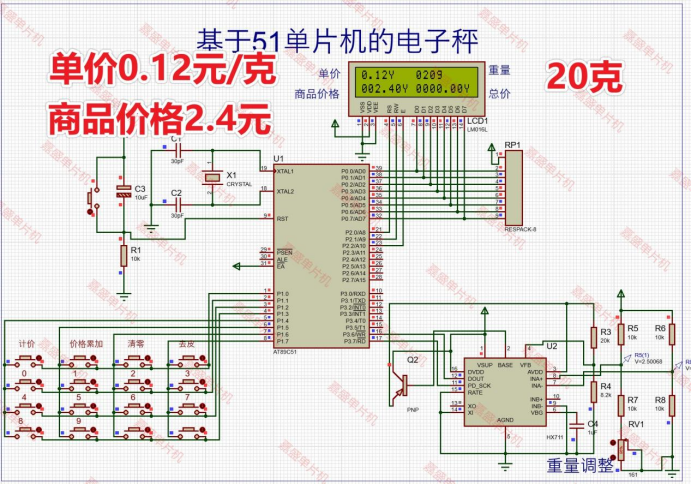

通过点击矩阵键盘的数字按键可以设置单价,下图设置单价0.12元,通过滑动变阻器可以设置重量,下图设置重量为20g,设置玩按下计价按键即可显示当前商品价格为2.4元。


按下价格累加可以记录当前的商品价格,按下清零按键清除掉当前的商品价格和总价。

4. 程序代码

使用keil4或者keil5编译,代码有注释,可以结合视频理解代码含义。

LCD1602部分代码

#include "lcd1602.h"
完整代码见文章后面下载链接压缩包
void delay_uint(uint i)
{


	while(i--);
}
/********************************************************************
* 名称 : write_com(uchar com)
* 功能 : 1602命令函数
* 输入 : 输入的命令值
* 输出 : 无
***********************************************************************/
void write_com(uchar com)
{


	e=0;
	rs=0;
	rw=0;
	P0=com;
	delay_uint(20);
	e=1;
	delay_uint(20);
	e=0;
}

/********************************************************************
* 名称 : write_data(uchar dat)
* 功能 : 1602写数据函数
* 输入 : 需要写入1602的数据
* 输出 : 无
***********************************************************************/
void write_data(uchar dat)
{


	e=0;
	rs=1;
	rw=0;
	P0=dat;
	delay_uint(20);
	e=1;
	delay_uint(20);
	e=0;
}

/********************************************************************
* 名称 : write_string(uchar hang,uchar add,uchar *p)
* 功能 : 改变液晶中某位的值,如果要让第一行,第五个字符开始显示"ab cd ef" ,调用该函数如下
	 	 write_string(1,5,"ab cd ef;")
* 输入 : 行,列,需要输入1602的数据
* 输出 : 无
***********************************************************************/
void write_string(uchar hang,uchar add,uchar *p)
{


	if(hang==1)
