1、将pcb文件的单位切换为mil

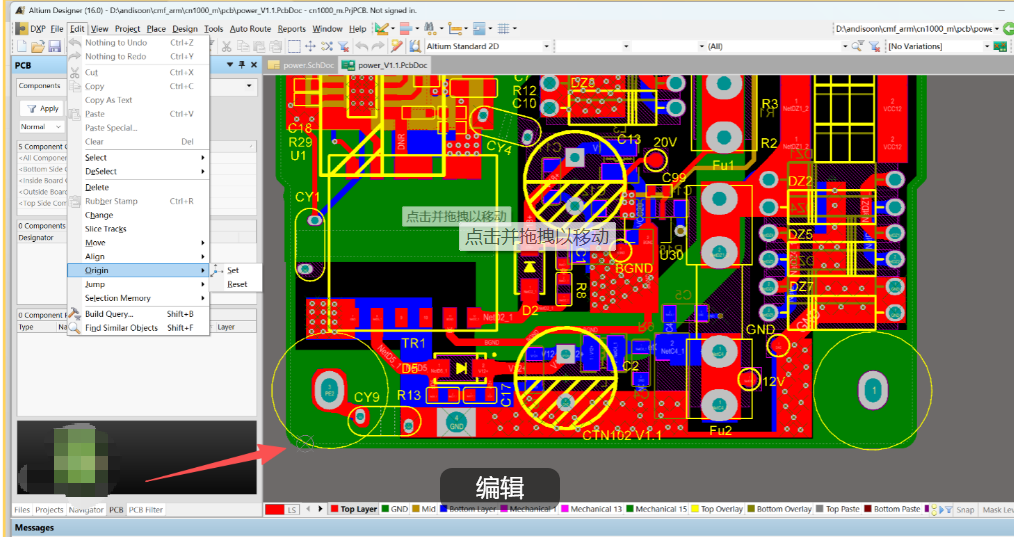

2、设置pcb左下角坐标原点

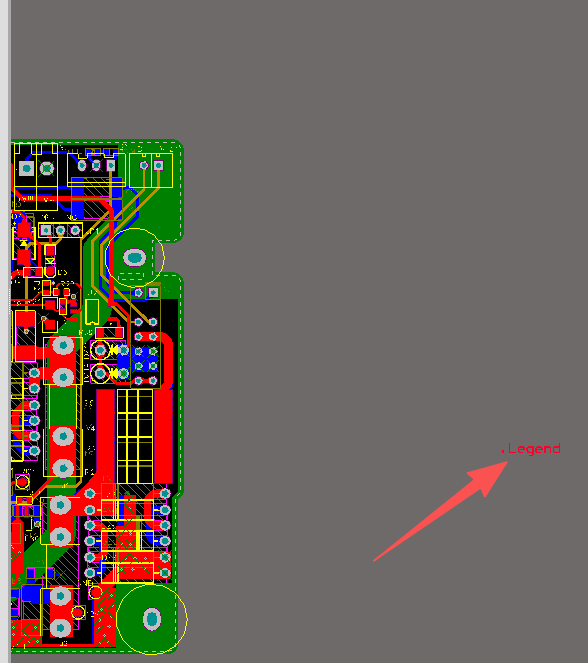

3、在右侧放置钻孔层字符

4、前面的初步设置后，接下来GERBER文件一共分为三次输出

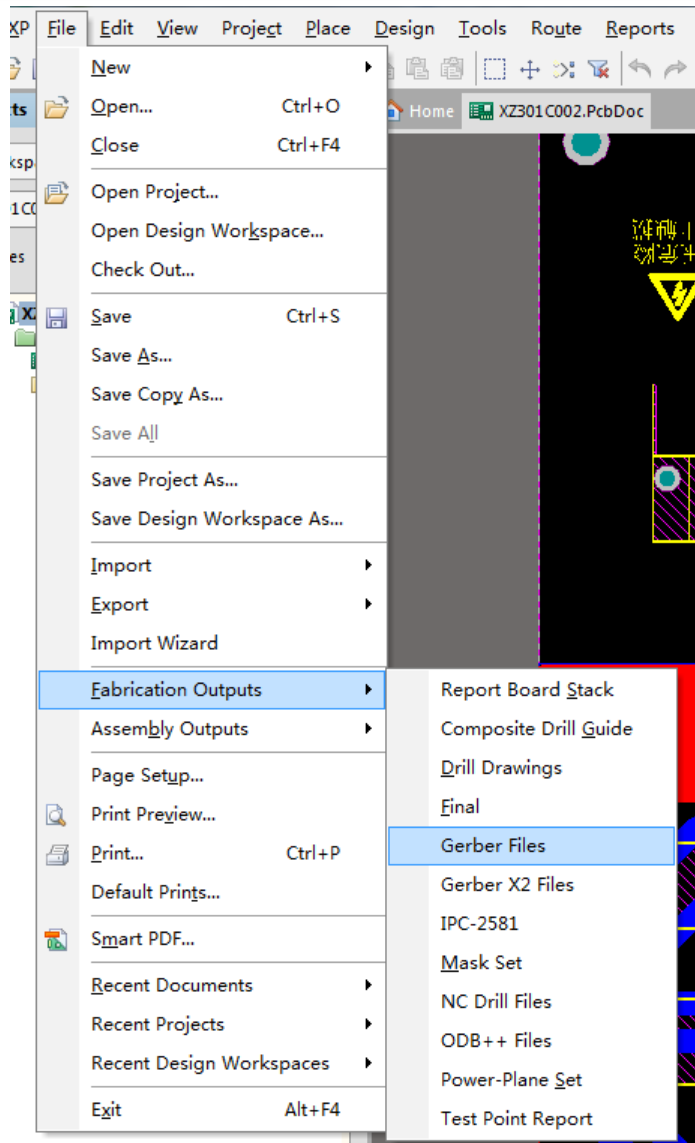

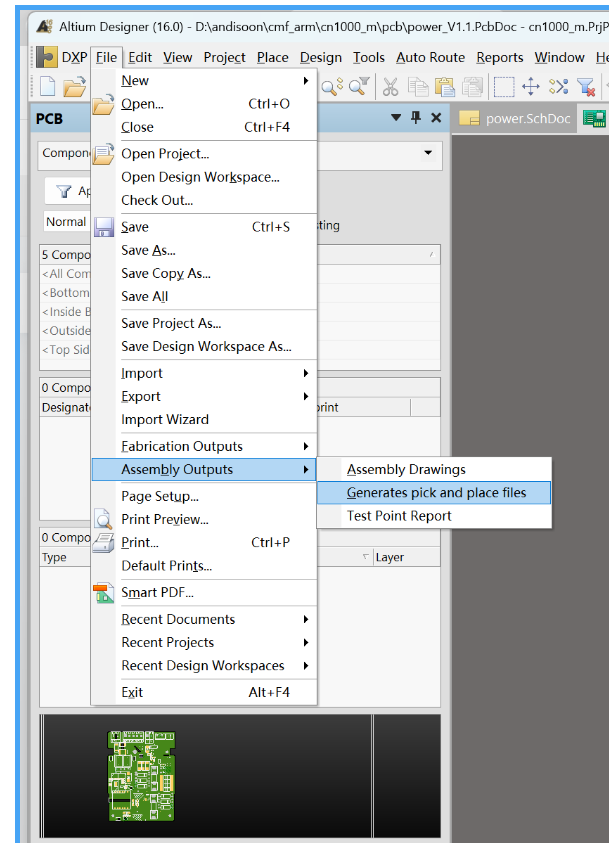

第一步：在PCB文件环境中点击左键点击 File－Fabrication Outputs-Gerber Files,进入Gerber setup 界面

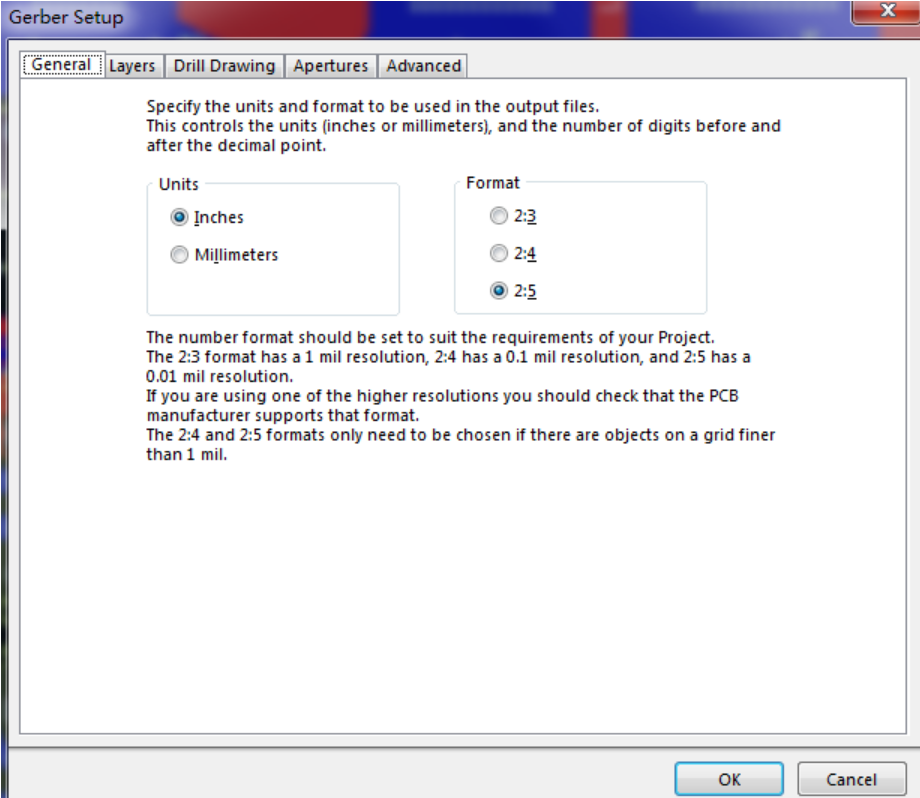

1.点击GENERAL选项卡
1) UNITS选Inches
2) Format选2:5 （此尺寸精度比较高）

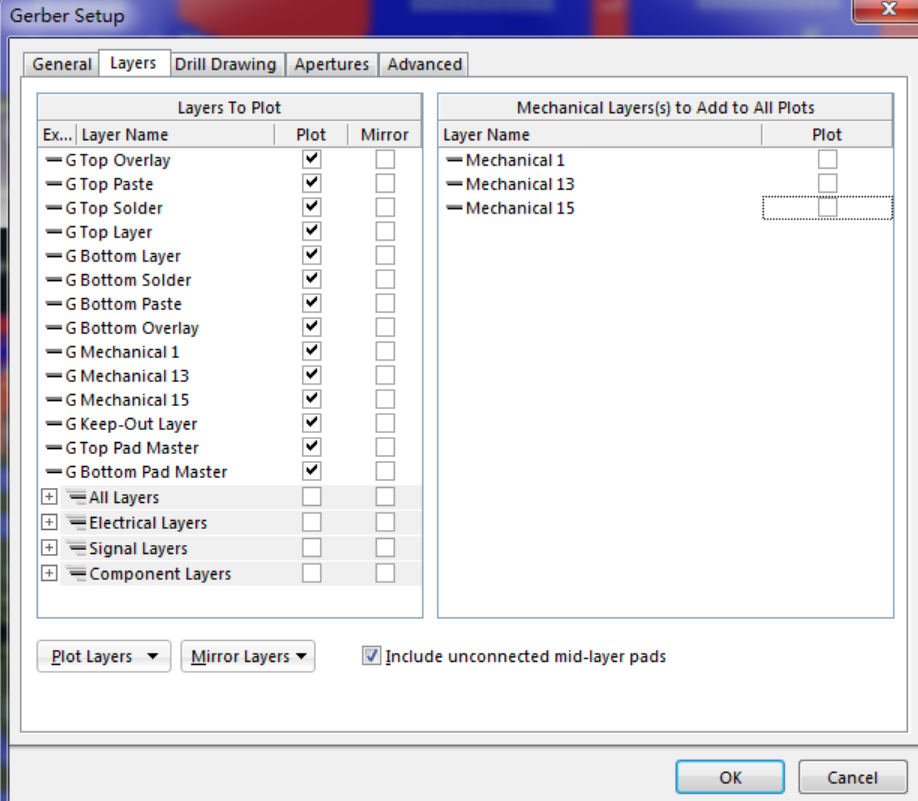

2 Layers选项卡
1）、选中“include unconnected mid-layer pads”
2）、右边的机械层有不选（由第二次输出完成）
3）、在“Plot Layers” 的下拉菜单里面选择“Used on” 要检查一下，不要丢掉层
4）、在“Mirror Layers” 的下拉菜单里面选择“All off”。

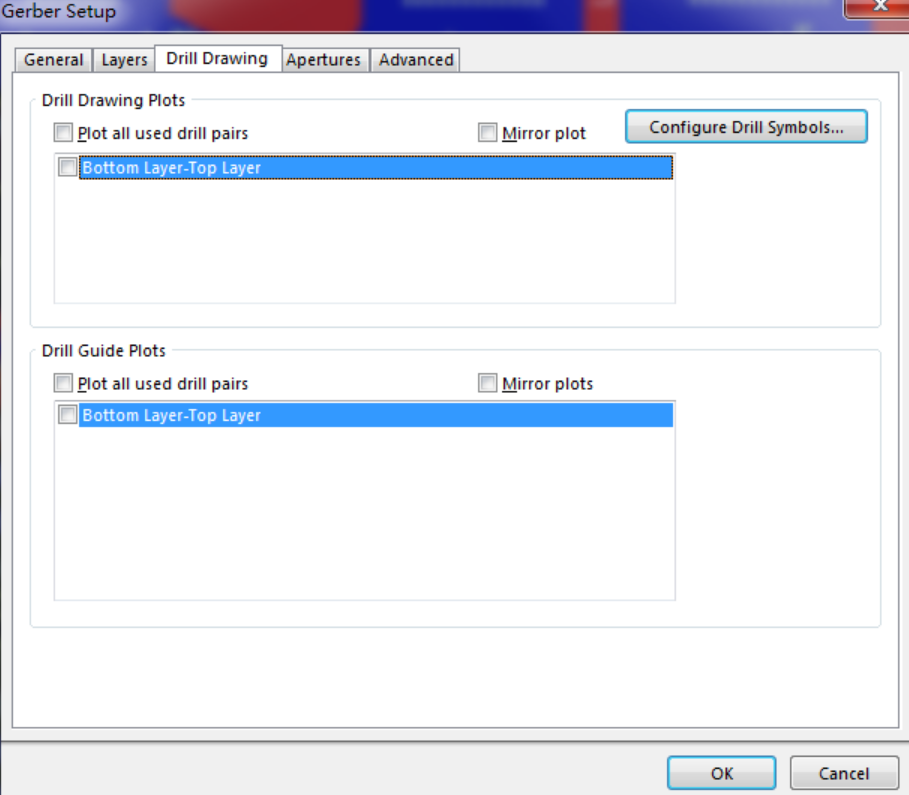

3 Drill Drawing选项卡
1) 、都不选（由第二次输出完成）

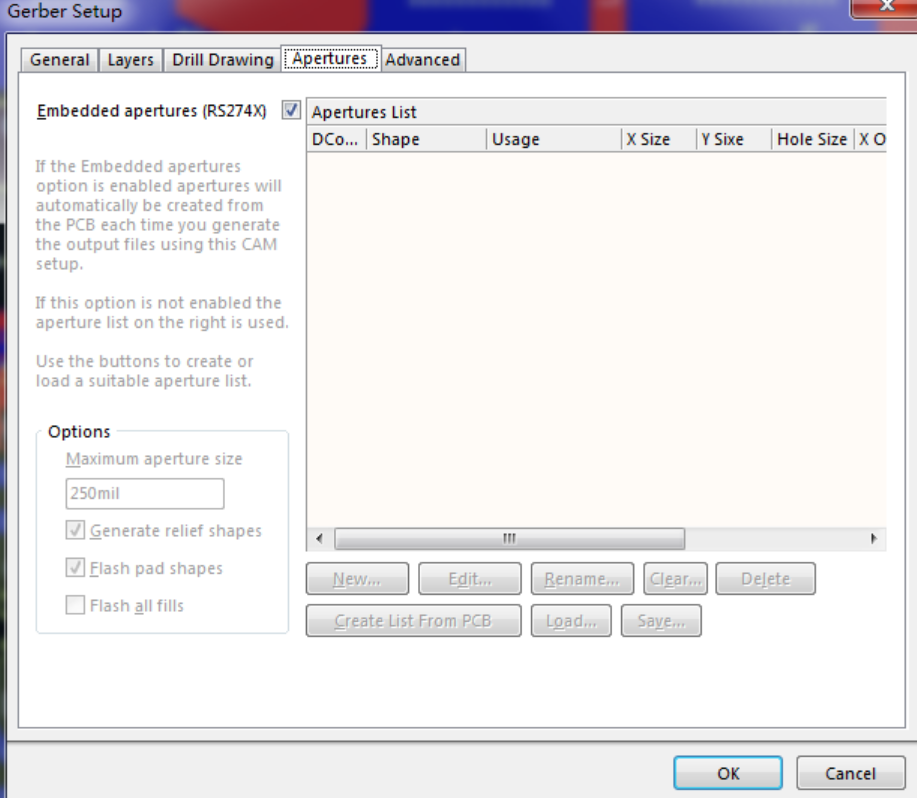

4 Apertures选项卡
1）选中 Embedded apertures{RS274X}

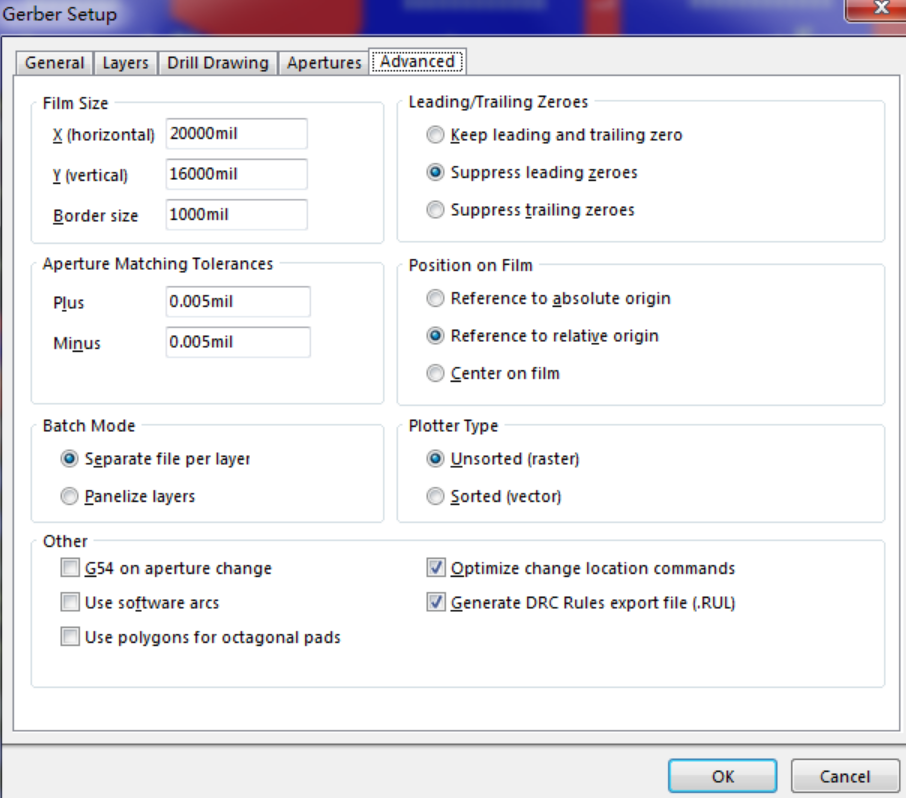

5 Advanced选项卡
1）、在”Film size”设置胶片的大小(如果此处设置不当会在生成时会出现弹出”The film is too small for this pcb !”对话框而生成失败，拼版或有部分元件跑出板外时最容易出现此问题)
2）、在”Leading/Trailing Zeroes”（前导/殿后零字符）选Suppress leading zeroes(抑制前导零字符)[这个选项可以和加工厂商量的]
3）、“Position on Film”选Reference to relative origin
4）、其余保持默认即可

点击 "OK"按键进行第一次输出生成的*.cam文件可不用保存。

第二步：在PCB文件环境中再次进入GERBER SETUP 界面

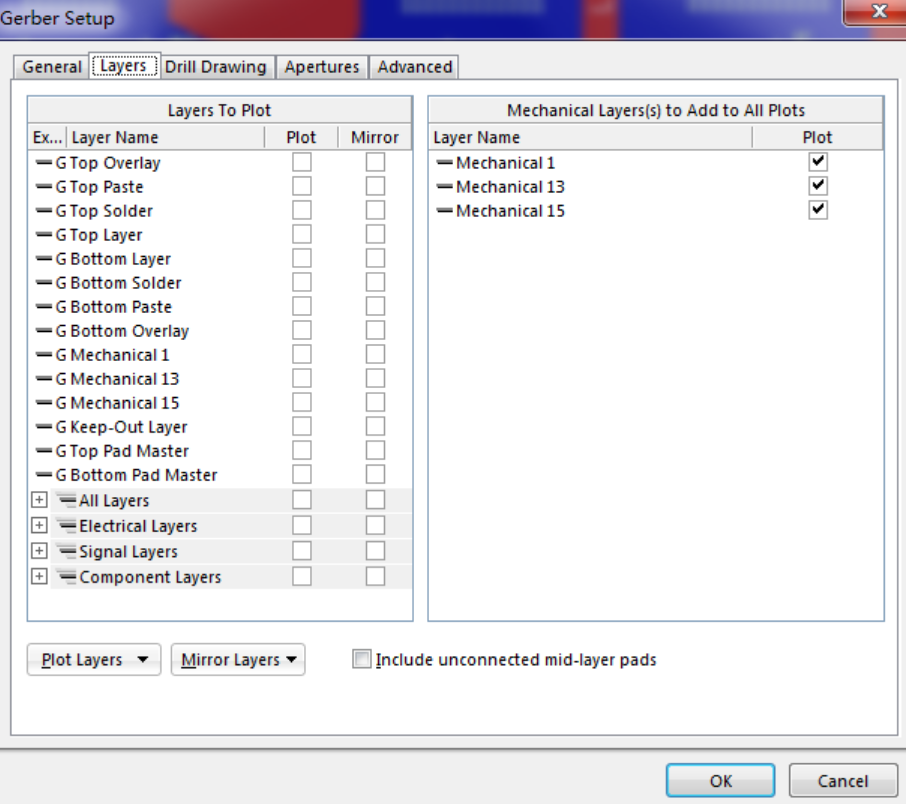

1 Layers选项卡
1）、取消选中“include unconnected mid-layer pads”
2）、右边的机械层选中
3）、在“Plot Layers” 的下拉菜单里面选择“All off”。
4）、在“Mirror Layers” 的下拉菜单里面选择“All off”。

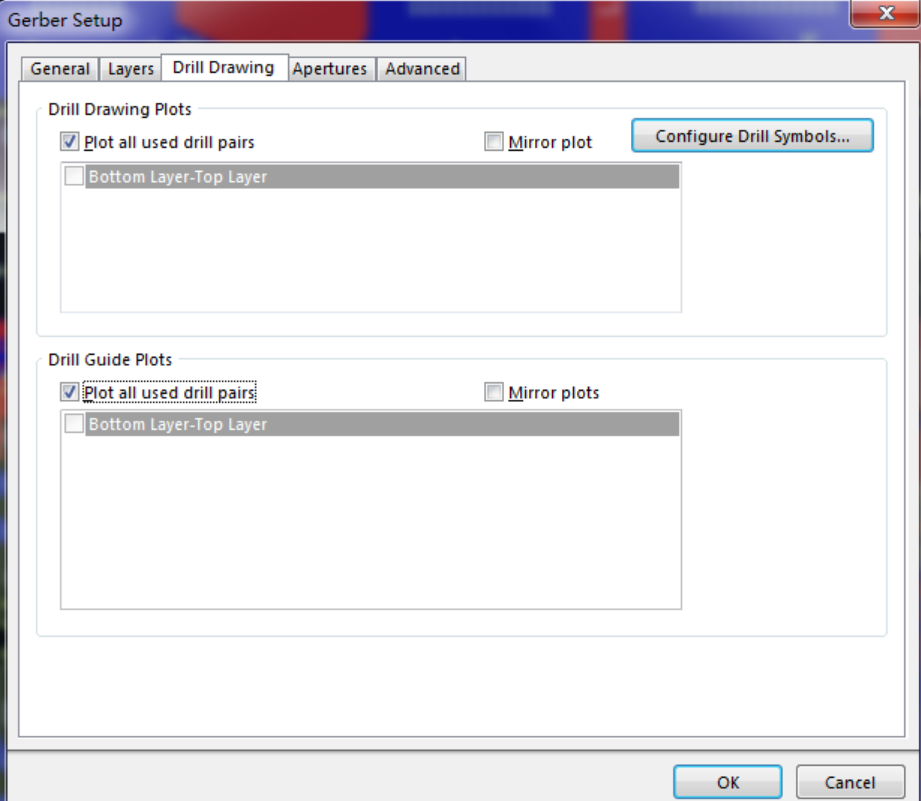

2 Drill Drawing
1）、选择你要导出的层对。一般选择“Plot all used layers pairs” ，“Mirror plots” 不选。
（钻孔统计图钻孔向导图两个区里面设置要一致）！！！！

3 其它选项卡和第一次输出保持一致
点击 "OK"按键进行第一次输出生成的*.cam文件可不用保存。

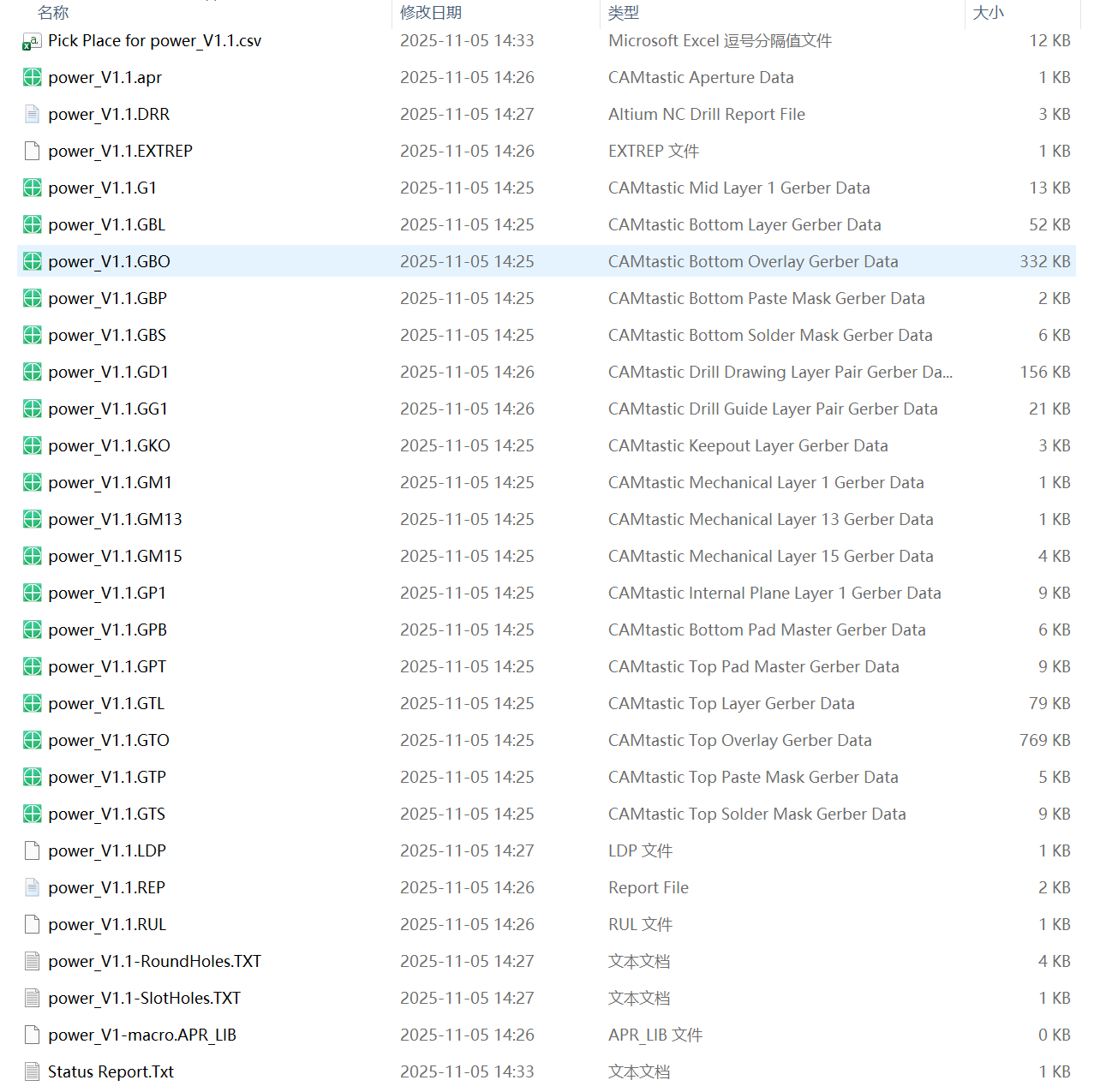

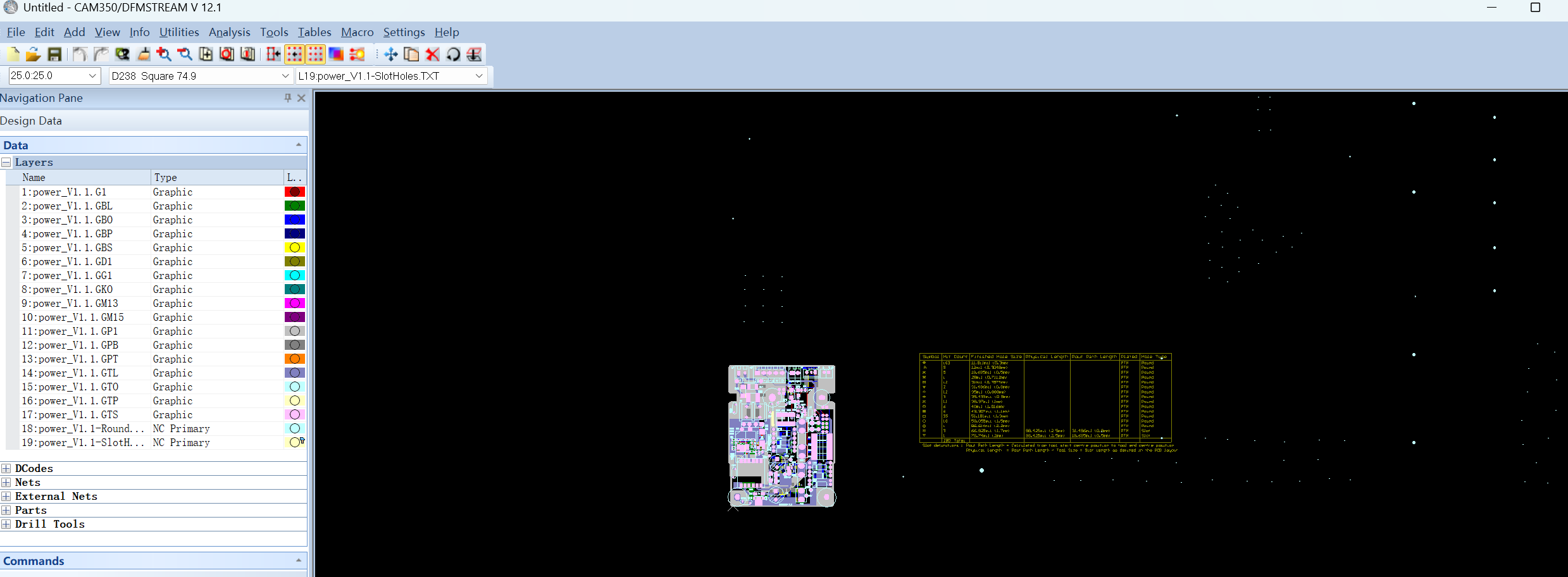

第三步：

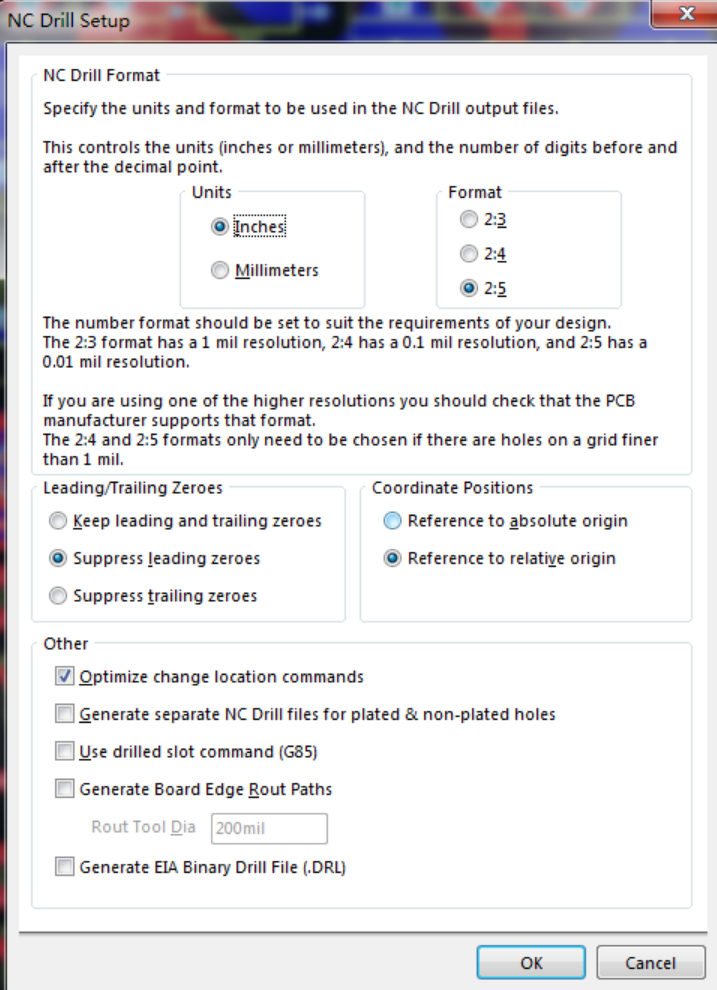

1、在 PCB的文件环境中，左键点击 File－Fabrication Outputs--NC Drill Files,进入NC Drill Setup 界面，
2、

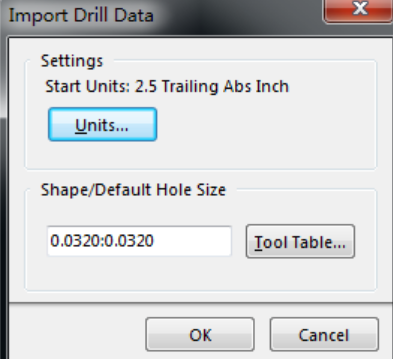

1）、“Units”选择“inches”，
2）、”Format”选择2:5 (这个尺寸精度比较高，当然，也要先和制板加工厂协商确定精度)。
3）、在”Leading/Trailing Zeroes”（前导/殿后零字符）选Suppress leading zeroes(抑制前导零字符)。[这个选项可以和加工厂商量的,
设置和Gerber Setup 的“高级”选项卡要保持一致]
4）、“Position on Film”选Reference to relative origin(和Gerber Setup 的“高级”选项卡要保持一致)
5）、其他默认选项不变。
