AD16中设置polyon connect style的方法

1、问题描述

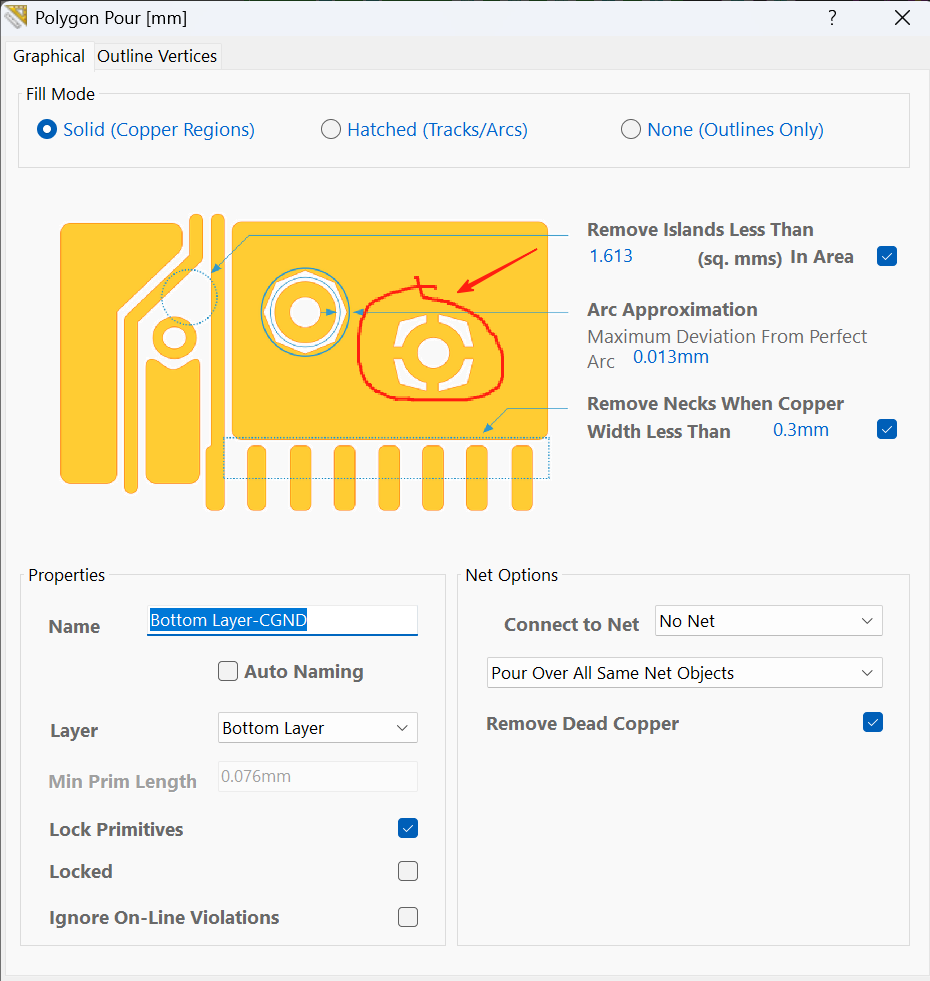

最近在设计6层板的过程中，在铺铜时发现AD16的铺铜方式为下面默认的风格：

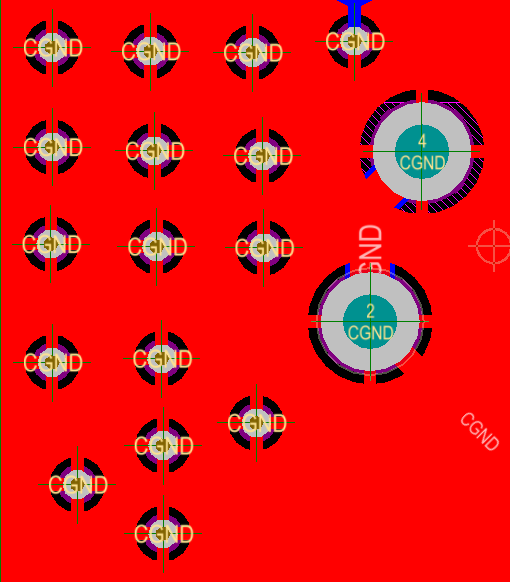

箭头指示的那种花瓣连接方式，不喜欢这种方式，这种方式铺铜时效果如下：

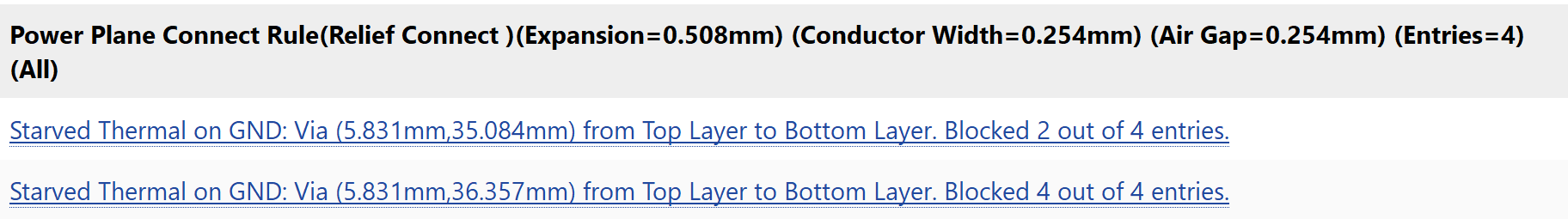

而且DRC检查的时候会报如下错误：

2、对铺铜规则进行设置，修改铺铜过孔连接方式：

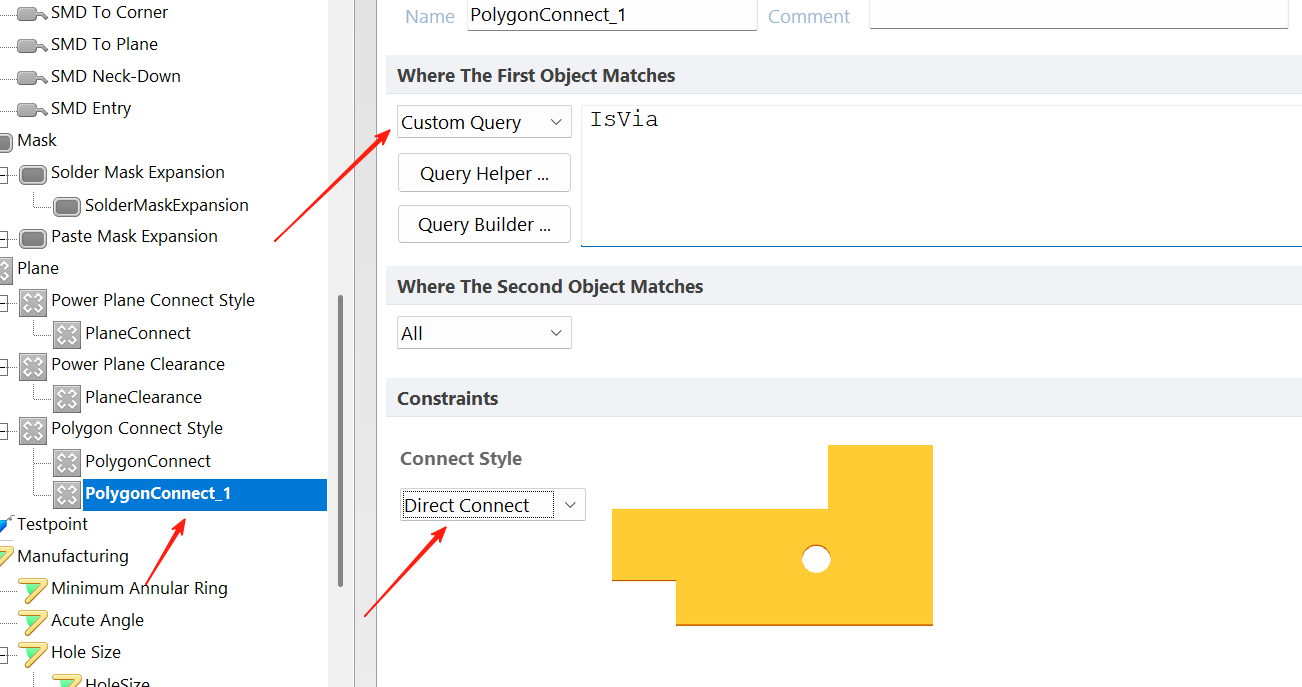

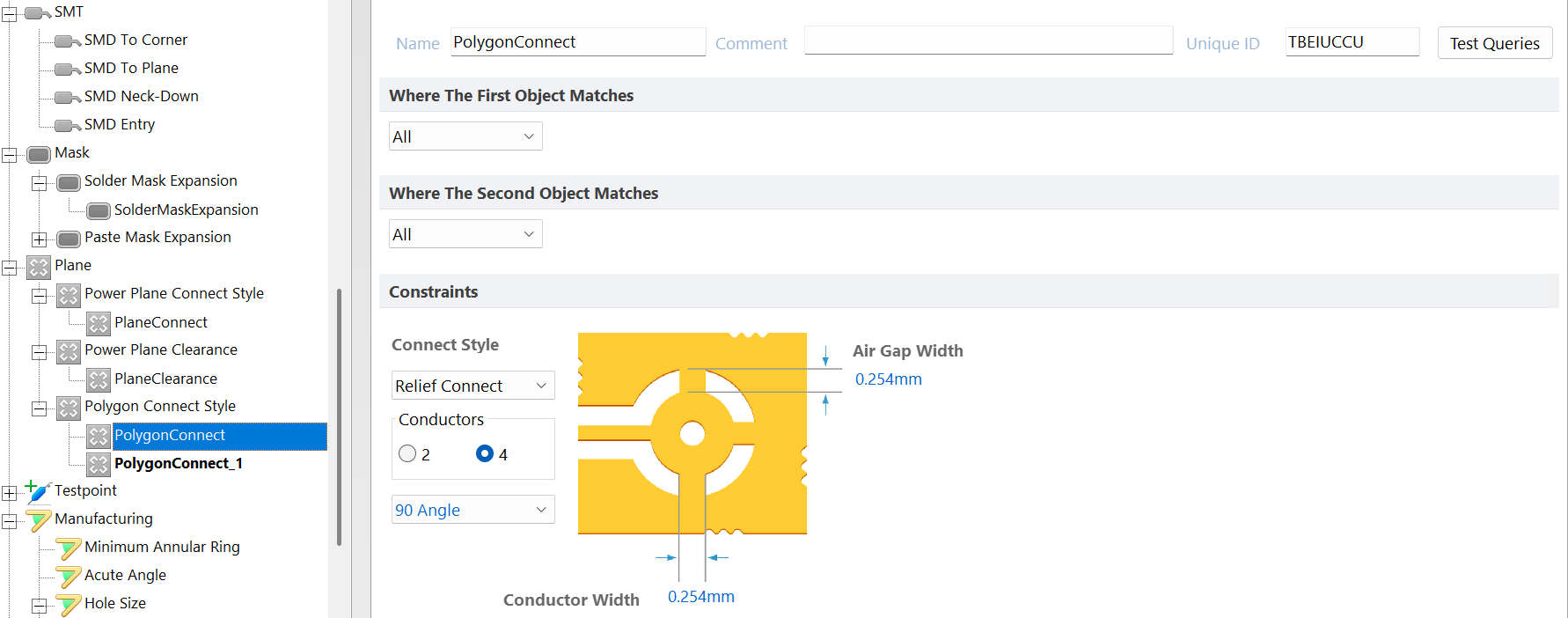

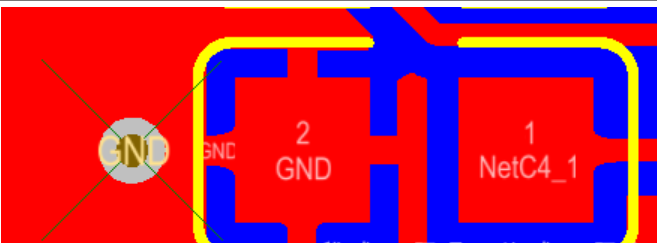

首先快捷键D-R进入规则设置 ：先给过孔的铺铜连接方式创建一个新的规则：右击polyon connect style →新规则→如图所示把ALL选择为Custom Query →在窗口输入isvia→把连接方式给成：Direct Connect →按应用重新铺铜就可以了。

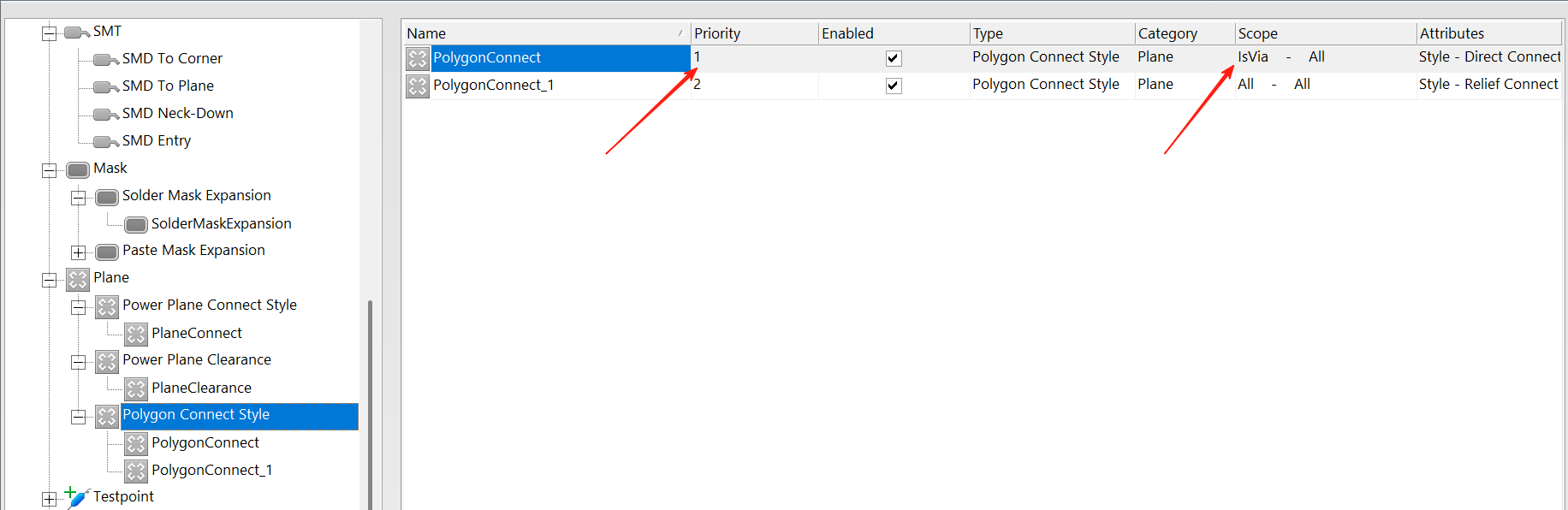

注意注意注意！！！！重点来了！ 很多人设置完了就发现还是没有用，这是因为顺序的问题（我之前就是遇到过这个问题），一定一定先要把isvia这个规则放在前面，优先权必须是1，这样就可以了。

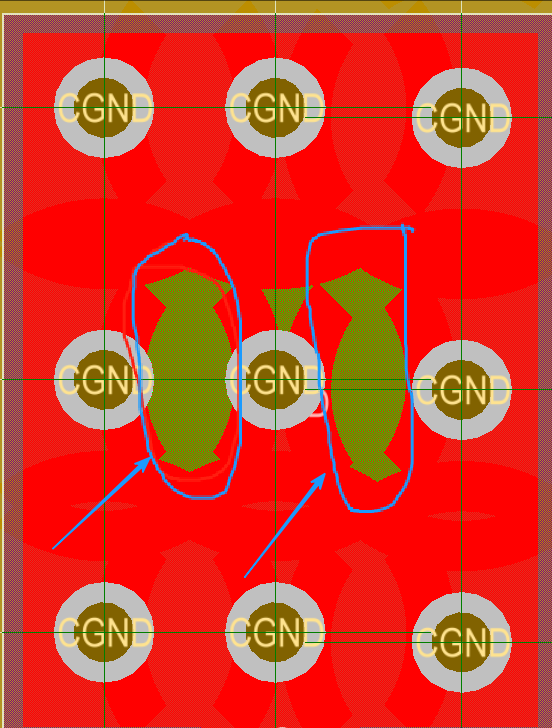

3、补充：因为我画的是六层板，中间GND层的过孔连接方式是十字架的方式；一般的六层板，中间两层都是不用十字架连接方式的。
