JTag调试时候3.3V电压被拉低原因分析

最近设计的质量流量计变送器主板，在PCBA回来的时候，先用JTAG调试最小系统的时候发现一连接上JTAG调试器，JTAG输出的3.3V电压就被拉低，导致不能检测到MCU。用外接直流电源输入3.3V的时候，发现电流居然有2A，明显不对，后续经过分析发现是一个DCDC芯片的外围电路上的一个二极管焊接反了。原因是在原理图设计的时候，二极管的原理图库的封装和PCB库的封装引脚刚好相反，导致3.3V电压通过一个LDO从输出倒灌到输入再经这个二极管导通，直接对地放电。

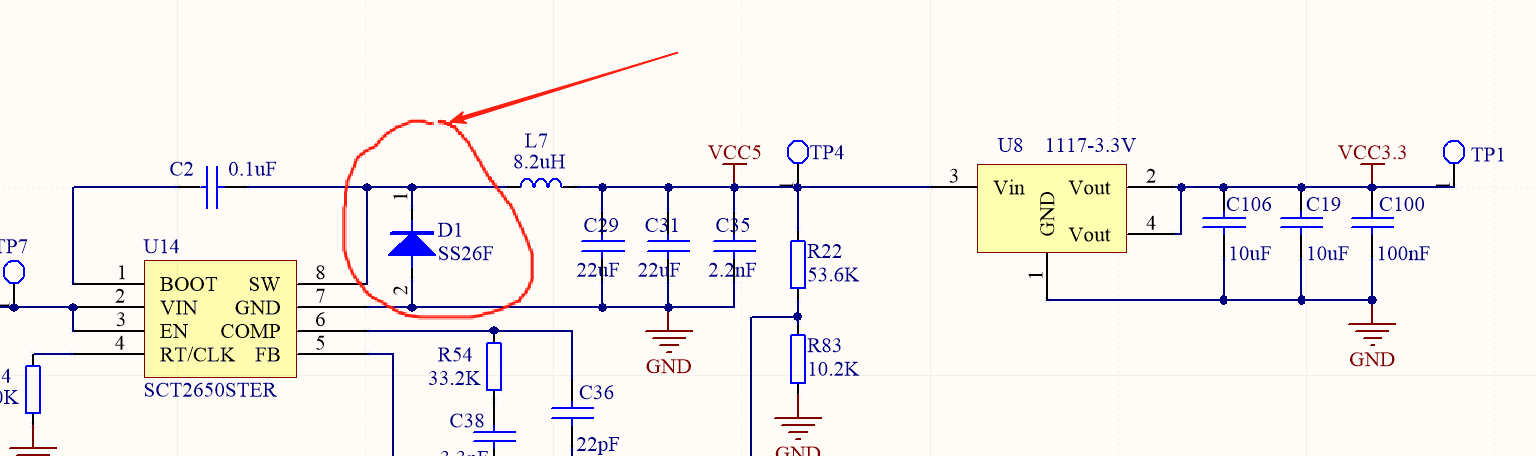

如图，由于D1焊接反了导致不管是通过JTAG供电还是通过SCT2650STER供电，都会导致通过D1对地放电，导致整个电路电源不正常。调试的时候也是取了很多芯片，取到U8这个地方的时候才发现D1焊接的问题，所以在设计原理图和PCB的时候对原理图和PCB的封装要一致。
