Matlab 的常用绘图命令（包括简单的双y轴）

• 本文主要列出博主在作通信仿真时，用到的一些绘图命令，通过程序示例说明
• matlab支持LaTex语法

一、单坐标轴

• 代码示例

figure(1);
subplot(2,1,1);

1、figure(1)指定下列图片为第一幅图，与figure(2)为独立窗口；
2、subplot(2,1,1) 指定下列图片为第一子图，图片为$2\times 1$排列，当前图片作为第一幅图，按照先行后列与其它子图依次排列。

snr1 = -5:2:17;
semilogy(snr1, seed1, 'rs-', snr1, seed2, 'ks-');

1、semilogy为作图样式，也可以是plot，stem等；
2、 snr1为横坐标，seed1、seed2为纵坐标；
3、引号内为线条样式，按顺序分别代表颜色、数据点形状、连线样式（k黑r红，s方块，-直线）

hold on;

本图片线条保持在下一作图中

grid on;

加入网格

set(gca,'xtick',-5:2:17);

gca表示当前绘图区域，'xtick’设置横坐标网格显示间隔

set(gca,'box','off','Ytick',[])

去掉上面与右边坐标边框

str=sprintf('\n\nb) M=4');
xlabel(['定时点偏移' str]);

多行x轴标题(\n表示换行)

xlim([-5,17]);
axis( [xmin xmax ymin ymax] )

1、强制限制横坐标显示范围为[-5,17]
2、设置当前坐标轴 x轴 和 y轴的限制范围

set(gca,'FontName','Times New Roman')

设置坐标轴字体（中文字体Times New Roman乱码，需要重新指定字体）

xlabel('误差位个数');ylabel('频数');

表示x轴与y轴的说明

legend('AWGN频偏1.01','13径频偏2.49');
legend('\fontname{Times new roman} AWGN \fontname{宋体}频偏\fontname{Times new roman} 1.01', ...
       '\fontname{Times new roman}13\fontname{宋体}径 \fontname{宋体}频偏 \fontname{Times new roman}2.49');

1、legend为曲线按顺序添加图例；
2、\fontname{Times new roman} 表示后面文字格式为Times new roman，宋体同理，间隔不同字体需要分别添加字体格式化，这一方法也适用于其它文字字体的格式化输出；
3、也可以通过num2str(*)将数字类型变量显示在legend中。

title('\fontname{宋体}频偏估计性能');
title([num2str(number_)  ' ' '帧 ']);

1、title表示题目；
2、可以使用char类型向量拼接题目，number_为数字类型变量，’ '为空格；

text(3,2,'z1')

在坐标(3,2)处显示z1

二、双坐标轴

• 代码示例（数据拟合）

[mu sigma] = normfit(data);                    %得到数据data的均值与标准差
[y,x] = hist(data , 10);                       %得到数据的直方图数据（将横坐标最大值与最小值之间的范围分为10份）
bar(x,y,'Facecolor','r','Edgecolor','w');      %作直方图，柱体红色，背景白色
box off;                                       %关闭边框（防止对第二y轴造成影响）
xlim([mu - 3*sigma,mu + 3*sigma]);             %设置横坐标范围

A2 = axes;                                                     %设置笛卡尔坐标系
fplot(@(x)normpdf(x,mu,sigma),[mu - 3*sigma,mu + 3*sigma]);    %对第二坐标系作图
set(A2,'box','off','yaxislocation','right','color','none');    %设置第二坐标系参数，关闭边框，y轴置于右边，背景设置为无色

前五行绘制第一个y轴对应图像；
后三行设置第二y轴对应图像。

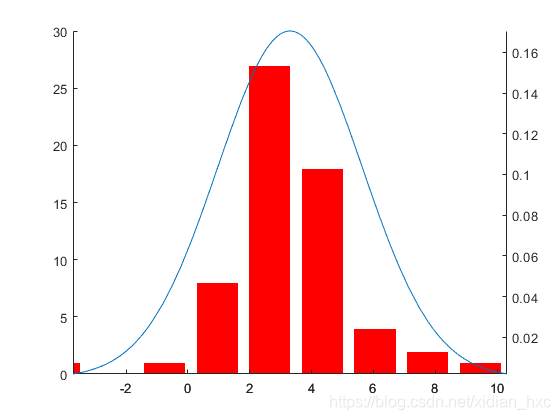

• 图片示例

• 其它的双y轴作图

X=-5:5;
Y1=[1:5 3:8];
Y2=[0.1 -5:2:13];

figure(1);

yyaxis left;       %左边y轴
plot(X,Y1);
ylabel('left');

yyaxis right;      %右边y轴
plot(X,Y2);
ylabel('right');
