思科防火墙IPsec配置-主模式方式(基于8.0版本)

本文详细描述了如何在GNS3环境下,使用思科防火墙通过配置IPsecVPN连接,实现192.168.1.0和192.168.3.0网段之间的访问。涉及了基本配置、预共享密钥、加密方法、密钥生成、NAT-T特性和IPsec隧道配置等步骤。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

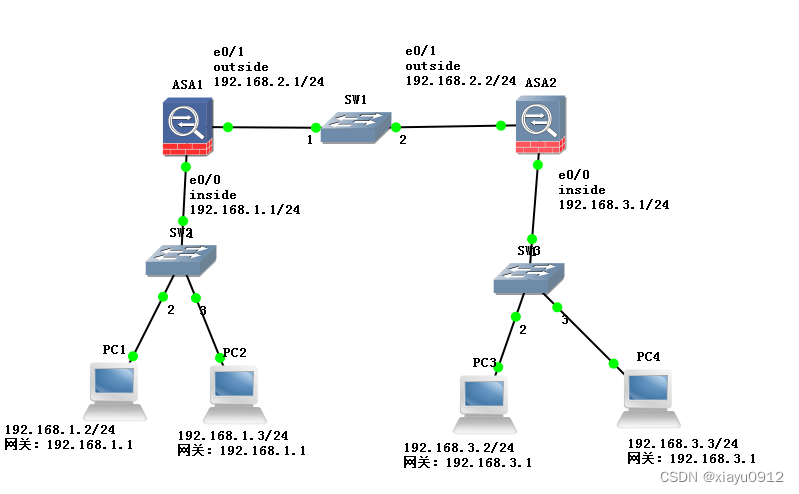

网络拓扑如上图所示,为方便记忆从左到右顺时针方向的网段的分别为192.168.1.0, 2.0, 3.0。

配置目标:两台思科防火墙之间建立IPsec VPN,使得左边192.168.1.0网段能够访问右边192.168.3.0网段。

基本信息:该环境使用GNS3模拟软件,防火墙软件版本为8.0(2),更新的版本配置差不太多,只是有些命令需要选择ikev1或ikev2,选择ikev1即可。防火墙的e0/1作为outside口,ip地址为192.168.2.1和192.168.2.2。e0/0作为inside口,ip地址为192.168.1.1和192.168.3.1。配置完成后ipsec连接不会自动触发,需要数据请求通过隧道才会触发,比如在192.168.1.2上ping 192.168.3.2,就会触发ipsec连接。

ASA1防火墙配置:

基本配置:

配置主机名:

hostname ASA1

配置接口和IP地址:

int e0/0

nameif inside

ip address 192.168.1.1 255.255.255.0

no shut

int e0/1

nameif outside

ip address 192.168.2.1 255.255.255.0

no shut

配置从192.168.1.0到192.168.3.0的数据包不做地址转换,该网络拓扑比较简单,可以不配置,但是真实环境比较复杂,一般都需要配置,故这里也配置上。

access-list no-nat extended permit ip 192.168.1.0 255.255.255.0 192.168.3.0 255.255.255.0

nat (inside) 0 access-list no-nat

下面配置控制连接的参数,配置后,收到连接或发出连接请求时会根据策略号由低到高的匹配对端的策略

设置1号策略,策略号可以随便填,敲入后进入二层命令行

crypto isakmp policy 1

设置预共享密码(不是密钥),密码需要与对端一致,具体密码在通道命令里设置

 authentication pre-share

设置控制连接加密方法为3des,需要与对端一致

 encryption 3des

设置控制连接数据包完整性校验方法为sha,需要与对端一致

 hash sha

设置密钥生成的长度,需要与对端一致,一般号码越高,越长

 group 2

设置密钥更新周期,建议与对端一致

 lifetime 28800

下面配置数据连接的参数:

使用隧道(esp)方式,建议使用esp.  加密方式为3des,数据完整性校验方式为sha

crypto ipsec transform-set trans1 esp-3des esp-sha-hmac

配置NAT-T特性,这个特性使得防火墙outside的IP地址,如果在网络中有被转换为其他地址,则双方也能通讯,建议配置。如果outside的IP地址被网络中的设备NAT后没有配置这个选项,则IPSEC不能建立。这个命令后面会加一个数字表示多少秒,该数字表示周期性发送类似于心跳包的数据包,保持网络中网络设备的NAT会话不会被删除。

 crypto isakmp nat-traversal 30

配置IPSEC通道

主模式的通道名为对端的IP地址

tunnel-group 192.168.2.2 type ipsec-l2l

配置IPSEC密码和断线检测,配置20秒超时后重传,重传3次判断为断线

tunnel-group 192.168.2.2 ipsec-attributes

配置连接密码为123456,需与对端一致

  pre-shared-key  123456

  isakmp keepalive threshold 20 retry 3

配置哪些数据包需要转发到IPSEC通道,该配置需要设置一个ACL,然后后面配置绑定这个ACL

access-list goIntoTunnel extended permit ip 192.168.1.0 255.255.255.0 192.168.3.0 255.255.255.0

注意上面这个ACL的网段必须与对端相对应,不然连接建立不起来。

比如上面这个ACL可以总结为:(本端192.168.1.0/24, 对端192.168.3.0/24)。则对端需要配置为:(本端192.168.3.0/24,对端192.168.1.0/24)。如果对端配置为:(本端192.168.3.0/27, 对端192.168.1.0/24)则不能匹配,不能建立连接。

配置cryto map。  cryto map是一个列表,该列表记录哪些数据包需要建立IPsec, 将前面配置的一些分散的信息绑定到一起形成一个ipsec连接的完整信息,这个列表有序号,序号可以随意填,匹配IPSEC参数的时候按照序号从低到高的顺序进行匹配。

设置10号入口,匹配ACL名为goIntoTunnel(该ACL已在之前设置好),需要与对端为192.168.2.2的地址建立IPSEC连接,数据参数为trans1(该参数已在之前设置)

crypto map mymap 10 match address goIntoTunnel

crypto map mymap 10 set peer 192.168.2.2

crypto map mymap 10 set transform-set trans1

将crypto map 绑定到outside, 并设置ISAKMP(Internet Security Association and Key Management Protocol)为enable。 ISAKMP就是建立IPsec连接时需要使用的框架,包含一系列的规则

crypto map mymap interface outside

crypto isakmp enable outside

设置允许IPSEC的数据包进入防火墙

sysopt connection permit-vpn

设置192.168.3.0的数据包通过outside接口进行发送

route outside 192.168.3.0 255.255.255.0 192.168.2.2 1

防火墙ASA1的配置设置完毕。

ASA2的配置和ASA1一致,只是接口的IP地址,hostname,route和goIntoTunnel这个ACL有变化。

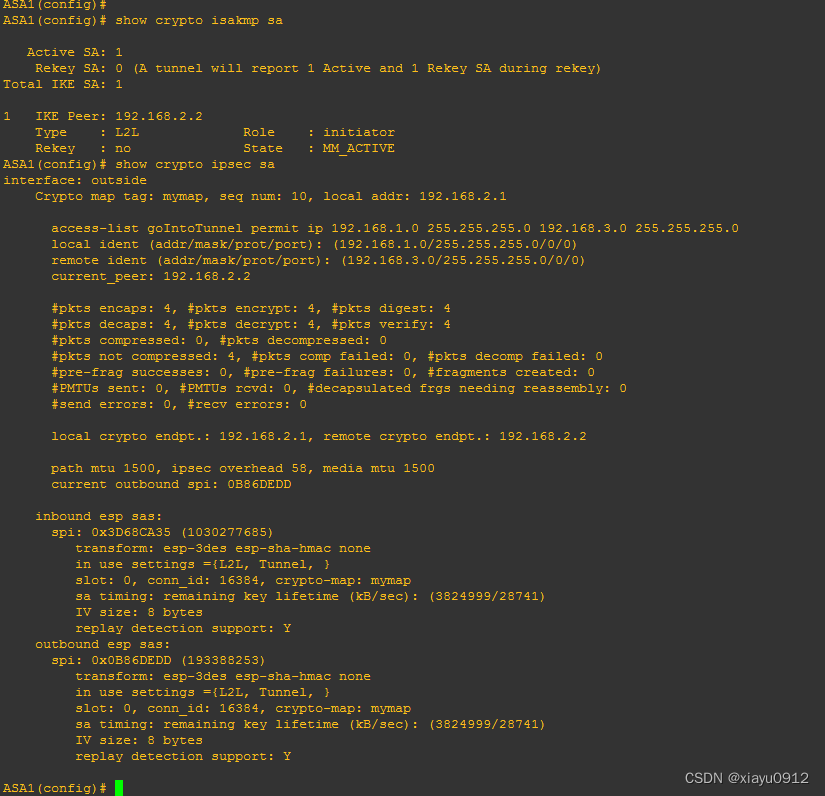

两个防火墙设置完毕后,需要从一端的PC ping另一端的pc才会触发ipsec连接。可以使用show crypto isakmp sa查看控制连接是否建立,使用show crypto ipsec sa查看数据连接是否建立。如下图所示:


两个防火墙的所有配置如下:

ASA1:

ASA1# show running-config

: Saved

:

ASA Version 8.0(2)

!

hostname ASA1

enable password 8Ry2YjIyt7RRXU24 encrypted

names

!

interface Ethernet0/0

 nameif inside

 security-level 100

 ip address 192.168.1.1 255.255.255.0

!

interface Ethernet0/1

 nameif outside

 security-level 0

 ip address 192.168.2.1 255.255.255.0

!

interface Ethernet0/2

 shutdown

 no nameif

 no security-level

 no ip address

!

interface Ethernet0/3

 shutdown

 no nameif

 no security-level

 no ip address

!

interface Ethernet0/4

 shutdown

 no nameif

 no security-level

 no ip address

!

interface Ethernet0/5

 shutdown

 no nameif

 no security-level

 no ip address

!

passwd 2KFQnbNIdI.2KYOU encrypted

ftp mode passive

access-list no-nat extended permit ip 192.168.1.0 255.255.255.0 192.168.3.0 255.255.255.0

access-list goIntoTunnel extended permit ip 192.168.1.0 255.255.255.0 192.168.3.0 255.255.255.0

pager lines 24

mtu outside 1500

mtu inside 1500

no failover

icmp unreachable rate-limit 1 burst-size 1

no asdm history enable

arp timeout 14400

nat (inside) 0 access-list no-nat

route outside 192.168.3.0 255.255.255.0 192.168.2.2 1

timeout xlate 3:00:00

timeout conn 1:00:00 half-closed 0:10:00 udp 0:02:00 icmp 0:00:02

timeout sunrpc 0:10:00 h323 0:05:00 h225 1:00:00 mgcp 0:05:00 mgcp-pat 0:05:00

timeout sip 0:30:00 sip_media 0:02:00 sip-invite 0:03:00 sip-disconnect 0:02:00

timeout uauth 0:05:00 absolute

dynamic-access-policy-record DfltAccessPolicy

no snmp-server location

no snmp-server contact

snmp-server enable traps snmp authentication linkup linkdown coldstart

crypto ipsec transform-set trans1 esp-3des esp-sha-hmac

crypto map mymap 10 match address goIntoTunnel

crypto map mymap 10 set peer 192.168.2.2

crypto map mymap 10 set transform-set trans1

crypto map mymap interface outside

crypto isakmp enable outside

crypto isakmp policy 1

 authentication pre-share

 encryption 3des

 hash sha

 group 2

 lifetime 28800

crypto isakmp policy 65535

 authentication pre-share

 encryption 3des

 hash sha

 group 2

 lifetime 86400

crypto isakmp nat-traversal 30

telnet timeout 5

ssh timeout 5

console timeout 0

threat-detection basic-threat

threat-detection statistics access-list

!

!

tunnel-group 192.168.2.2 type ipsec-l2l

tunnel-group 192.168.2.2 ipsec-attributes

 pre-shared-key *

 isakmp keepalive threshold 20 retry 3

prompt hostname context

Cryptochecksum:00000000000000000000000000000000

: end

ASA1#

ASA2:

ASA2(config)# show run

: Saved

:

ASA Version 8.0(2)

!

hostname ASA2

enable password 8Ry2YjIyt7RRXU24 encrypted

names

!

interface Ethernet0/0

 nameif inside

 security-level 100

 ip address 192.168.3.1 255.255.255.0

!

interface Ethernet0/1

 nameif outside

 security-level 0

 ip address 192.168.2.2 255.255.255.0

!

interface Ethernet0/2

 shutdown

 no nameif

 no security-level

 no ip address

!

interface Ethernet0/3

 shutdown

 no nameif

 no security-level

 no ip address

!

interface Ethernet0/4

 shutdown

 no nameif

 no security-level

 no ip address

!

interface Ethernet0/5

 shutdown

 no nameif

 no security-level

 no ip address

!

passwd 2KFQnbNIdI.2KYOU encrypted

ftp mode passive

access-list no-nat extended permit ip 192.168.3.0 255.255.255.0 192.168.1.0 255.255.255.0

access-list goIntoTunnel extended permit ip 192.168.3.0 255.255.255.0 192.168.1.0 255.255.255.0

pager lines 24

mtu outside 1500

mtu inside 1500

no failover

icmp unreachable rate-limit 1 burst-size 1

no asdm history enable

arp timeout 14400

route outside 192.168.1.0 255.255.255.0 192.168.2.1 1

timeout xlate 3:00:00

timeout conn 1:00:00 half-closed 0:10:00 udp 0:02:00 icmp 0:00:02

timeout sunrpc 0:10:00 h323 0:05:00 h225 1:00:00 mgcp 0:05:00 mgcp-pat 0:05:00

timeout sip 0:30:00 sip_media 0:02:00 sip-invite 0:03:00 sip-disconnect 0:02:00

timeout uauth 0:05:00 absolute

dynamic-access-policy-record DfltAccessPolicy

no snmp-server location

no snmp-server contact

snmp-server enable traps snmp authentication linkup linkdown coldstart

crypto ipsec transform-set trans1 esp-3des esp-sha-hmac

crypto map mymap 10 match address goIntoTunnel

crypto map mymap 10 set peer 192.168.2.1

crypto map mymap 10 set transform-set trans1

crypto map mymap interface outside

crypto isakmp enable outside

crypto isakmp policy 1

 authentication pre-share

 encryption 3des

 hash sha

 group 2

 lifetime 28800

crypto isakmp policy 65535

 authentication pre-share

 encryption 3des

 hash sha

 group 2

 lifetime 86400

crypto isakmp nat-traversal 30

telnet timeout 5

ssh timeout 5

console timeout 0

threat-detection basic-threat

threat-detection statistics access-list

!

!

tunnel-group 192.168.2.1 type ipsec-l2l

tunnel-group 192.168.2.1 ipsec-attributes

 pre-shared-key *

 isakmp keepalive threshold 20 retry 3

prompt hostname context

Cryptochecksum:00000000000000000000000000000000

: end

ASA2(config)#
