思科IPsec VPN基本配置

实验拓扑：

首先按照拓扑图给每个接口配上IP地址：

PC1-e0/0:192.168.10.1/24

R1-e0/0:192.168.10.254/24    e0/1:202.101.12.1/24

ISP-R2-e0/0:202.101.12.100/24     e0/1:202.101.23.100/24

R3-e0/0:202.101.23.3/24     e0/1:192.168.30.254/24

PC3-E0/0:192.168.30.1/24

在配置IPSec前首先要保证公网可达：在R1和R3上写一条默认路由

R1(config)# ip route 0.0.0.0 0.0.0.0 202.101.12.100

R3(config)# ip route 0.0.0.0 0.0.0.0 202.101.23.100

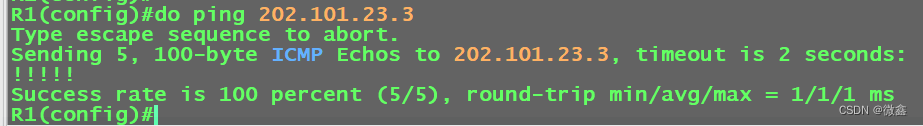

测试R1,R3连通性:

配置IPSec：

①定义感兴趣流

R1(config)#access-list 100 permit ip 192.168.10.0 0.0.0.255 192.168.30.0 0.0.0.255

②配置IKE保护策略

R1(config)#crypto isakmp policy 10 // IKE策略10

R1(config-isakmp)#encryption 3des  // 加密算法3des

R1(config-isakmp)#hash sha    //     sha做完整性校验

R1(config-isakmp)#authentication pre-share //身份验证方式为预共享密钥PSK

R1(config-isakmp)#group 5    //   DH组为5，组别越大，交换强度越高

③定义PSK

R1(config)#crypto isakmp key 123 address 202.101.23.3  //和哪个地址建立密码123的密钥

④定义二阶段保护策略

R1(config)#crypto ipsec transform-set myset esp-3des esp-md5-hmac //配置转换集名字myset，                               IPSec的封装协议esp-3des esp-md5-hmac（默认隧道模式tuunel）

⑤创建map将上面的关联在一起

R1(config)#crypto map mymap 10 ipsec-isakmp// 名称mymap，编号10，自动关联ipsec

R1(config-crypto-map)#set peer 202.101.23.3// 关联对等体

R1(config-crypto-map)#set transform-set myset //关联转换集myset

R1(config-crypto-map)#match address 100 // 匹配上面的感兴趣流acl 100

⑥在接口调用（不一定是物理接口）

R1(config)#int e0/1

R1(config-if)#crypto map mymap

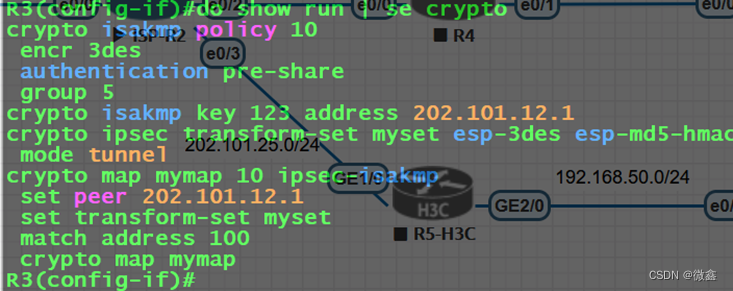

R3上也需要按照这几个步骤来做：部分配置如下

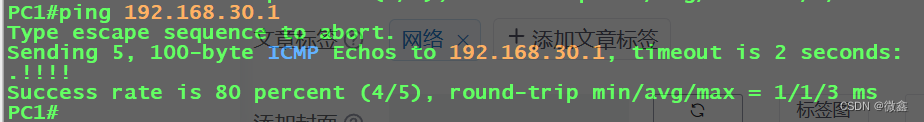

 配置完之后测试连通性：

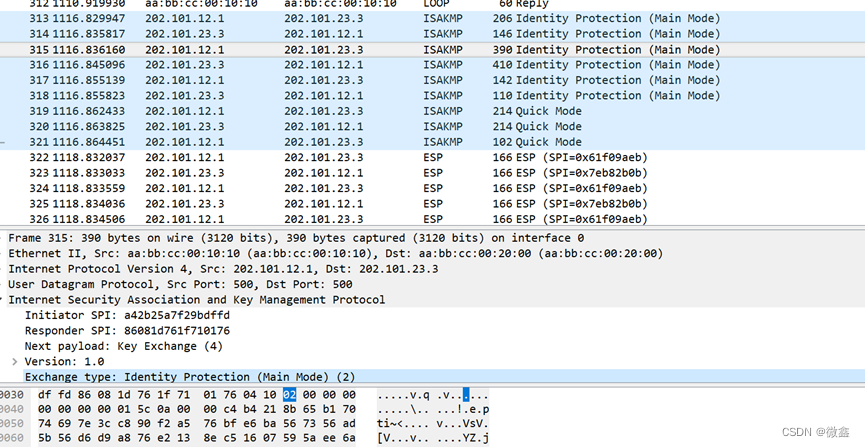

 并且可通过pc1去Ping pc3, 使用wireshark抓取报文观察主模式和快速模式发送的九个报文：
