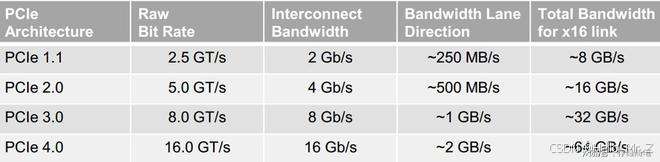

一、引脚定义

SMBUS：10kHz~100KHz，用于传输PCIe卡信息（如智能电源管理）
JTAG：
设插拔：PRSNT1#和PRSNT2#用于PCIe热插拔，在PCIe卡上，PRSNT1#和PRSNT2#短接，而在处理器主板中，PRSNT1#信号接地，PRSNT2#信号通过上拉电阻拉高，PCIe卡插入时，处理器端的PRSNT2#被接地，拔出时，PRSNT2#被电阻上拉。如下图所示：

二、配置空间及枚举过程

访问配置寄存器

x86 I/O访问（CAM模式）：使用CONFIG_ ADDRESS(0xCF8)、CONFIG_ DATA(0xCFC)寄存器进行访问，x86一般在BIOS阶段进行枚举和地址分配；
ARM MMIO访问（ECAM模式）： IO端口只能访问256(2^6)字节的配置空间，PCIe的配置空间扩展到4K，IO端口的方法无法访问到扩展的配置空间，所以使用一段MMIO空间（一般为256MB（256bus * 32dev * 8func * 4k）空间给ECAM机）用来访问配置空间，大小256M(256*256*4096)，ARM一般在Linux内核进行枚举和地址分配。

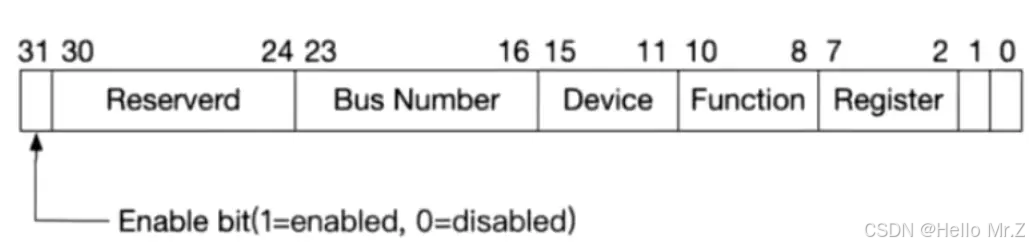

CONFIG _ ADDRESS(0xCF8)寄存器定义

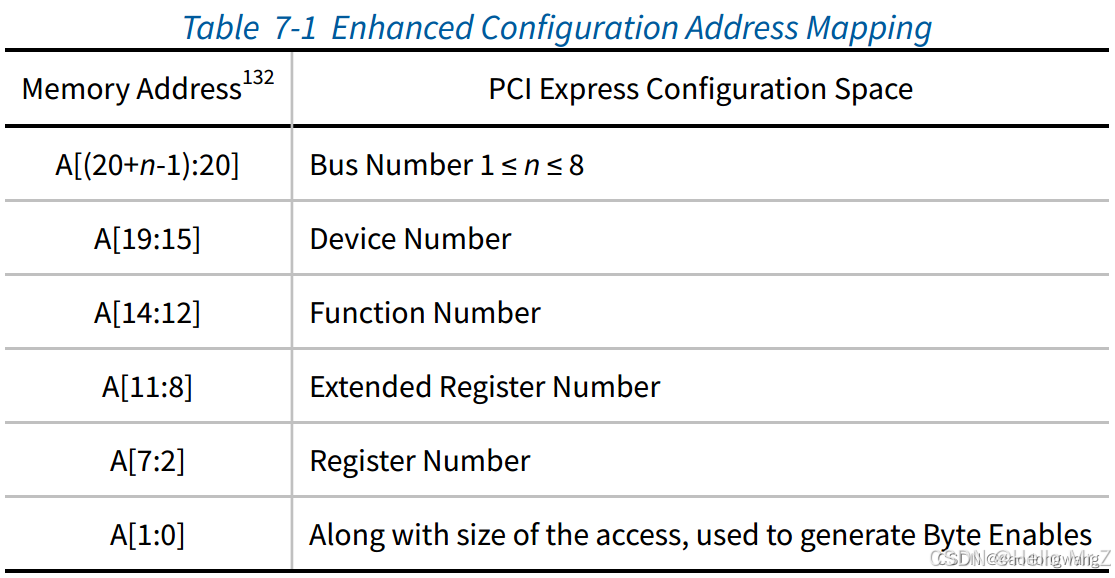

ECAM空间地址定义

配置空间枚举过程

枚举的意义：

树形结构的连接线分配总线号；
对PCIe Device 和 Bridge 分配BDF (Bus: Device. Function)；
为PCIe bridge分配primary、secondary、subordinate bus number。

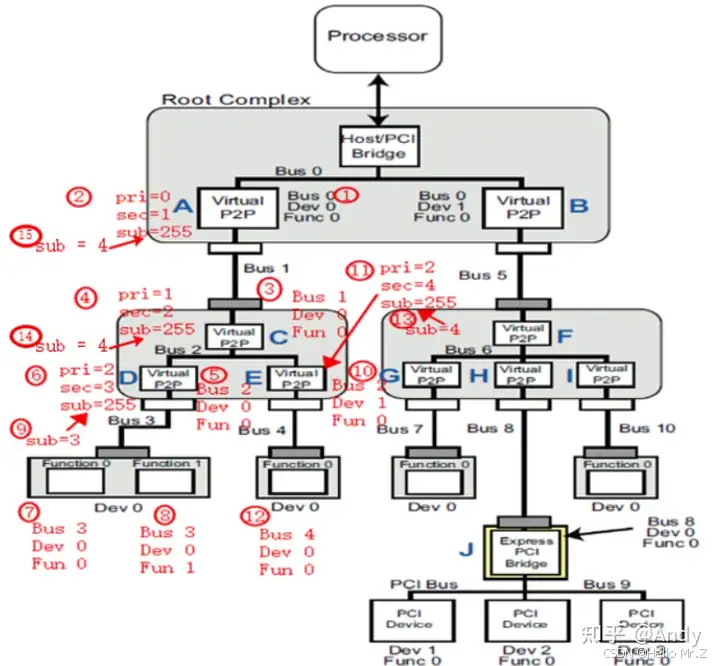

枚举的过程：

首先，以BDF=0:0.0 读取设备A的配置空间寄存器vendor ID和device ID（软件通过配置空间读取得方式判断PCIe设备是否存在）；
如果设备A的Vendor ID和device ID有效，继续读设备A的配置空间寄存器header type；判断设备C是Bridge还是endpoint，该示例为桥设备，桥设备则初始化设备A配置空间寄存器Primary bus=0，Secondary bus=1，Subordinate bus=255（注意Subordinate bus 后面会修改为正确值）；
以BDF=1:0.0 读取设备C的配置空间寄存器 vendor ID和device ID；
设备C的vendor ID和device ID有效，继续读设备C的配置空间寄存器header type，判断设备C是桥设备还是endpoint，该示例为桥设备，桥设备则初始化设备C配置空间寄存器Primary bus=1，Secondary bus=2，Subordinate bus=255；
以BDF=2:0.0 读取设备D的配置空间寄存器vendor ID和device ID；
设备D的vendor ID和device ID有效，继续读设备D的配置空间寄存器header type，判断设备D是桥设备还是endpoint，该示例为桥设备，桥设备则初始化设备D配置空间寄存器Primary bus=2，Secondary bus=3，Subordinate bus=255；
以BDF=3:0.0 读取设备的配置空间寄存器vendor ID和device ID，设备的vendor ID和device ID有效，继续读设备的配置空间寄存器header type，判断设备是桥设备还是endpoint，该示例为endpoint，继续读设备的配置空间判断是single-function设备还是multi-function设备；
编号7中的设备为multi-function，然后以BDF=3:0.1 读取设备的配置空间寄存器vendor ID和device ID，设备的vendor ID和device ID有效，然后做一些初始化操作；
Bus 3 的设备遍历结束之后，发现桥设备D下最大的bus number为3，则将设备D的配置空间寄存器Subordinate bus=3；
Bus3遍历结束后，回到Bus 2，以BDF=2:1.0 读取设备E，和步骤5类似；
步骤11和步骤6类似，步骤12和步骤7类似，步骤13&14&15和步骤9类似。

BAR寄存器初始化

向BAR寄存器写入0xFFFF_FFFF，如果读出是0xFFF0_0000，BAR的[19:0]写不进数据，说明BAR需要的Size是1M，此时：
BAR初始化为0x0000_0000，则占用PCIe域0x0000_0000~0x000F_FFFF的1M空间；
BAR初始化为0x0010_0000，则占用PCIe域0x0010_0000~0x001F_FFFF的1M空间；
可见初始化的BAR地址要与BAR Size整数倍对齐。

地址映射

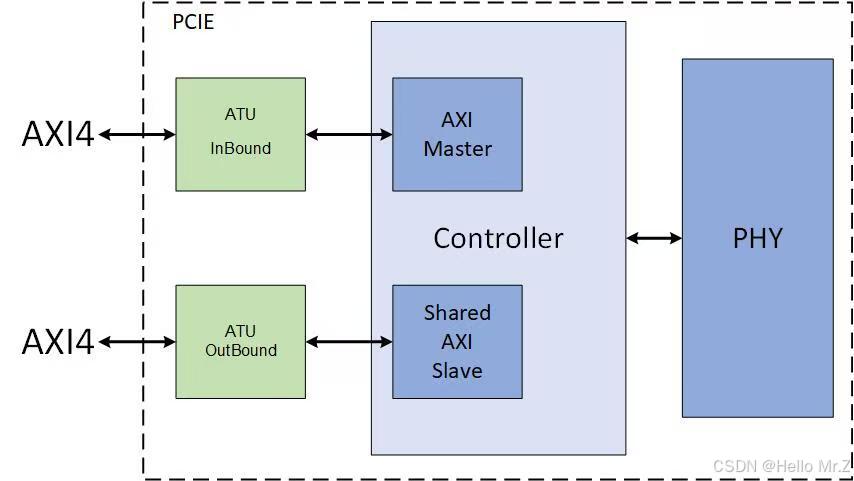

使用inbound/outbound
如果仅需RC访问EP的MEM（包括读写/DMA），则需要配置RC的outbound+EP的inbound
如果仅需EP访问RC的DDR（包括读写/DMA），则需要配置RC的inbound+RC的outbound

数据传输

RC和EP访问映射过后的CPU域地址即可，访问指令会被PCIe IP转换成TLP包在PCI域进行传输，TLP传输时的地址是PCI域的地址，在RC端和EP端都会进行地址映射。

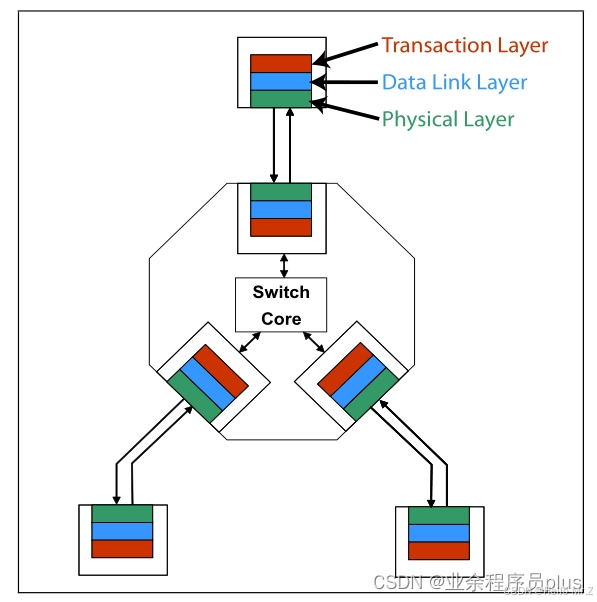

三、协议（TLP包传输）

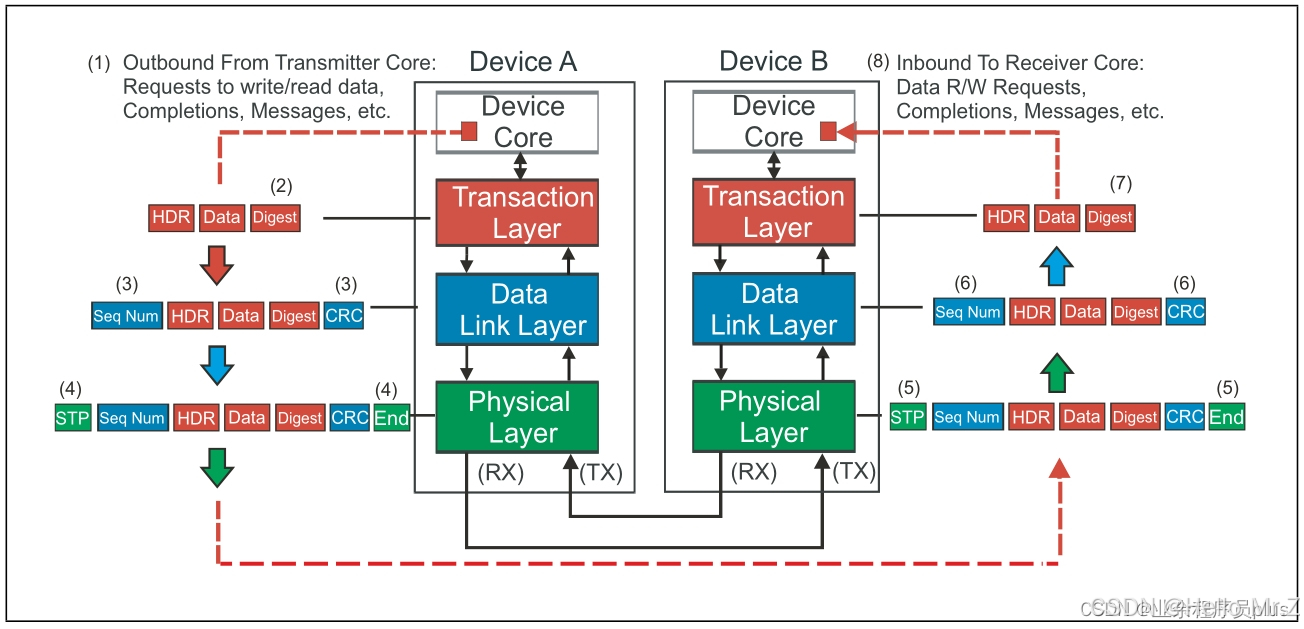

1、TLP结构

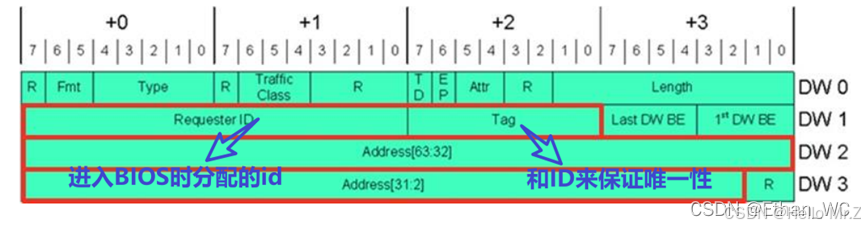

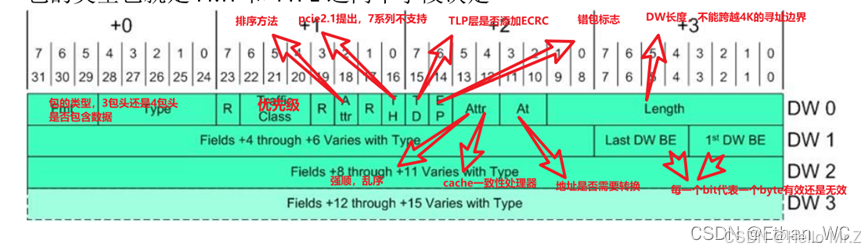

TLP Header基本结构

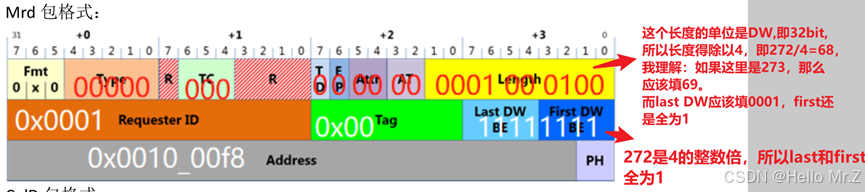

Memory read/write TLP（Mwr/Mrd包）

Completion/Completion with Data TLPs

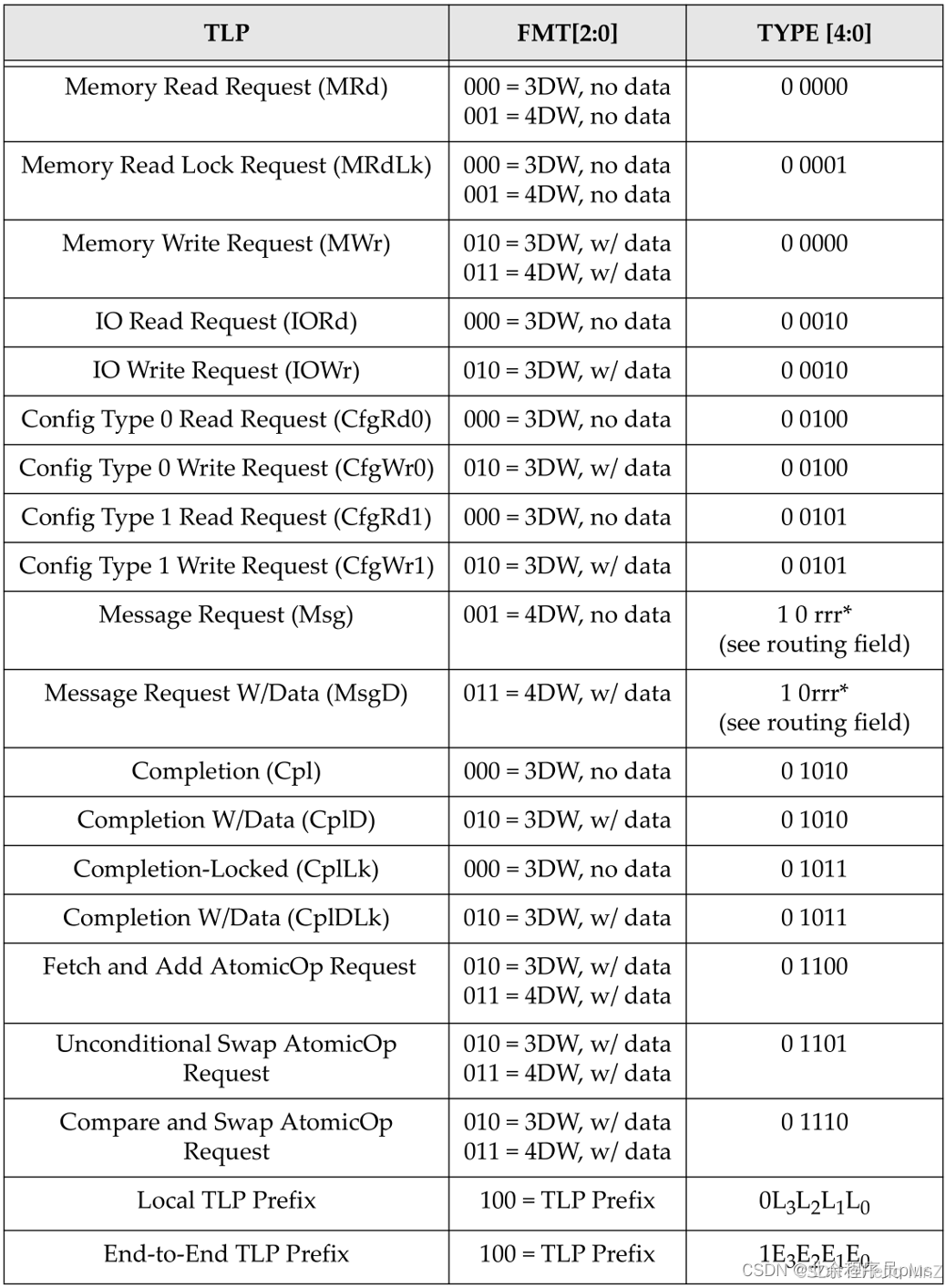

2、TLP包类型

Memory：Transfer data to/from a memory-mapped location
IO：Transfer data to/from an I/O-mapped location
Configuration：Device Function configuration/setup
Message：From event signaling mechanism to general purpose messaging

3、路由方式

地址路由：switch和ep中均保存有地址范围，可通过地址单位进行路由，TLP的目的地址在范围内则接收，反之拒收
ID路由：使用Bus Number、Device Number和Function Number组成的16位BDF进行寻址
peer-to-peer：EP与EP之间传送消息
隐式路由（Implicit routing）：INTx中断、电源管理和错误等消息，这些消息直接发向RC（直接向下转发），或者来自RC（直接向上转发），或则是Local: terminate at receiver（终结消息）

五、问题总结

1、TI达芬奇方案inbound、outbound和BAR写入的地址是什么
        DSP作为RC，FPGA作为EP，DSP的0x60000000~0x6FFFFFFF（256M）地址用来做PCIe地址映射，
        OB_SIZE=1M时：将0x60000000~0x61FFFFFF分成32个region，每个region1M；
        OB_SIZE=2M时：将0x60000000~0x63FFFFFF分成32个region，每个region2M；
        OB_SIZE=4M时：将0x60000000~0x67FFFFFF分成32个region，每个region4M；
        OB_SIZE=8M时：将0x60000000~0x6FFFFFFF分成32个region，每个region8M；
        OB_OFFSET_INDEX[n]寄存器写入的是PCIe域地址。
        如：OB_SIZE = 1M，OB_OFFSET_INDEX[0] = 0x7000000，DSP[0x60000000] -> PCIe[0x70000000]，长度1M
        如果BAR0写入地址是0x70000000，则DSP[0x60000000]映射到BAR0，长度1M
        OB_SIZE = 1M，OB_OFFSET_INDEX[1] = 0x7000000，DSP[0x60100000] -> PCIe[0x70000000]，长度1M
        如果BAR0写入地址是0x70000000，则DSP[0x60100000]映射到BAR0，长度1M
        inbound、outbound及BAR写入的都是PCIe域地址

2、Synopsys方案inbound、outbound如何进行映射

Synopsys支持8个inbound和8个outbound，每个bound使用如下寄存器进行映射：

IATU_REGION_CTRL_1_OFF_OUTBOUND_i：控制寄存器1
IATU_REGION_CTRL_2_OFF_OUTBOUND_i：控制寄存器2
IATU_LWR_BASE_ADDR_OFF_OUTBOUND_i：soc域地址[31:0]
IATU_UPPER_BASE_ADDR_OFF_OUTBOUND_i：soc域地址[63:32]
IATU_LIMIT_ADDR_OFF_OUTBOUND_i：长度
IATU_LWR_TARGET_ADDR_OFF_OUTBOUND_i：pcie域地址[31:0]
IATU_UPPER_TARGET_ADDR_OFF_OUTBOUND_i：pcie域地址[63:32]
IATU_REGION_CTRL_3_OFF_OUTBOUND_i：控制寄存器3
IATU_UPPR_LIMIT_ADDR_OFF_OUTBOUND_i：长度
IATU_REGION_CTRL_1_OFF_INBOUND_i：控制寄存器1
IATU_REGION_CTRL_2_OFF_INBOUND_i：控制寄存器2
IATU_LWR_BASE_ADDR_OFF_INBOUND_i：soc域地址[31:0]
IATU_UPPER_BASE_ADDR_OFF_INBOUND_i：soc域地址[63:32]
IATU_LIMIT_ADDR_OFF_INBOUND_i：长度
IATU_LWR_TARGET_ADDR_OFF_INBOUND_i：pcie域地址[31:0]
IATU_UPPER_TARGET_ADDR_OFF_INBOUND_i：pcie域地址[63:32]
IATU_REGION_CTRL_3_OFF_INBOUND_i：控制寄存器3
IATU_UPPR_LIMIT_ADDR_OFF_INBOUND_i：长度

Synopsys将配置空间放在pcie域的0x5600_0000地址，采用ECAM方案，访问前需要outbound映射到soc域，且在映射时，将soc域地址的[31:24]固定为了0x56，soc可用的地址为0x5600_0000~0x56ff_ffff的16M地址，即这16M soc空间是专门预留给pcie子系统的，配置空间和bar空间都只能映射到soc域的这个范围。因为所使用到的EP数量很少，所以不需要整个256M那么大的配置空间。写入bar寄存器的bar空间地址为pcie域地址，访问前需要映射到soc域才能使用。
RC和EP的dma使用的都是是pcie域地址。

3、inbound、outbound寄存器是在什么时候进行配置的

inbound、outbound寄存器都是在驱动里进行MEM映射时进行配置

4、中断和DMA

大部分DMA位于PCIe板卡，BAR空间有DMA寄存器映射，可在上位机驱动内使用板卡的DMA，DMA使用的PCIe域地址，使用上位机MEM地址时需要先映射到PCIe域地址。

5、xilinx PCIe IP（RC、EP）使用

~~6、BAR空间是怎么初始化的（假设BAR空间为1M，0x100000）？~~

        向BAR寄存器写入0xFFFFFFF，读回的值取反加1即为BAR空间长度；
        1、写入0xFFFFFFF，即向BAR写入的地址是0xFFFFFFF；
        2、但这个地址是无效的，实际能设置的最大地址是0xFFF00000；
        3、0xFFF00000就是BAR寄存器能设置的最大地址，所以0x100000为BAR长度。

7、BAR的地址是从哪里分配的，分配原则是什么，mem映射的地址分配原则是什么？

8、任务

        ~~1、编译lspci，了解其使用；~~
        ~~2、xilinx高速采集卡系列文章；~~
        ~~3、配置Xilinx PCIe IP EP（包括中断、DMA）；~~
        ~~4、Xilinx PS端PCIe模块寄存器；~~
        5、查看Linux内核中的枚举代码；
        6、写一个Nvme盘读写驱动。

9、lspci命令

        40000000-400003ff : 0000:00:1f.1
        a）40000000-400003ff：地址范围
        b）0000（16bit）：域
        c）00（8bit）：总线编号
        d）1F（5bit）：设备号
        e）1（3bit）：功能号
