Cortex-A510——APB/AHB/AXI/ACE/CHI协议和NIC/NOC互联

小狼@http://blog.youkuaiyun.com/xiaolangyangyang

https://developer.arm.com/Architectures/AMBA

1、NIC/NOC互联

CCI(Cache Coherent Interconnect)(DSU?)(CrossBar)：保证互联Cache一致性，包括CCI-400、CCI-500、CCI-550
CCN(Cache Coherent Network)(ACE)(Ring)：包括CCN-502、CCN-504、CCN-508
CMN(Coherent Mesh Network)(CHI)(CI700)(Mesh)：企业版的CI700
NIC(Network Interconnect)(NIC400)(CrossBar)：包括NIC-301、NIC-400、NIC-450
NOC(Network On Chip)(NI700)(Mesh)：包括NI-700

APB/AHB/AXI/ACE/CHI是协议
CCN/CCI/NIC/NOC/CMN是互联

NIC（Network Interconnect）：用于APB/AHB/AXI协议互联，CrossBar结构；
NOC（Network-on-Chip）：用于各子系统互联，路由网络结构，独立协议，连接AXI时需要使用NIU进行协议转换。

NOC比NIC的优势：
1、速度上没有明显提升，latency差不多，甚至noc会略高于nic；
2、noc的面积优于nic，这是payload信号的减少，这点会有利于后端布局布线；
3、2L提到的拥塞问题，nic在某些节点会出现明显的拥塞情况；
4、noc可以做交织访问。

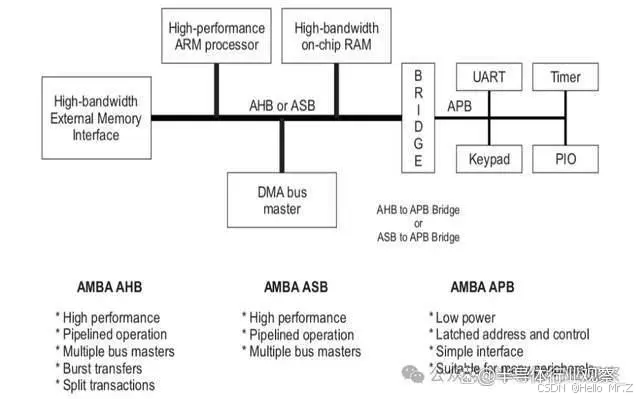

传统共享总线（Bus）结构

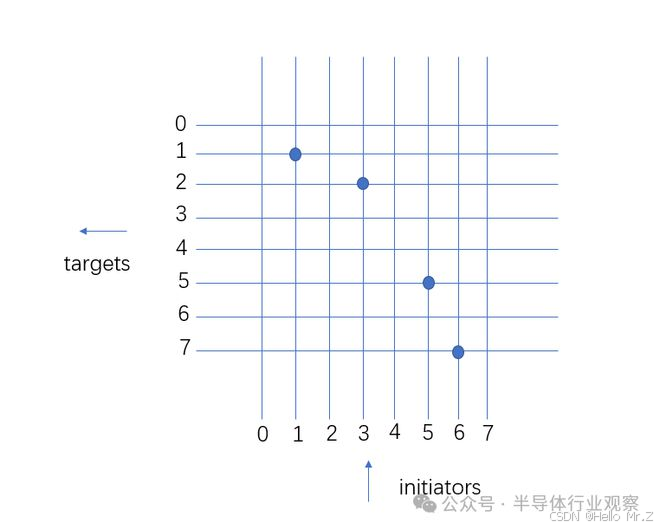

传统交叉开关矩阵（Crossbar）结构（NIC，NIC400）

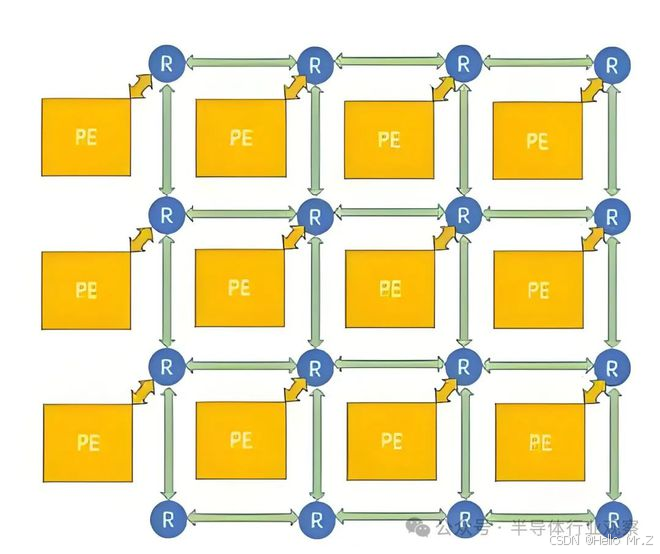

Mesh网络路由结构（NOC，NI700）

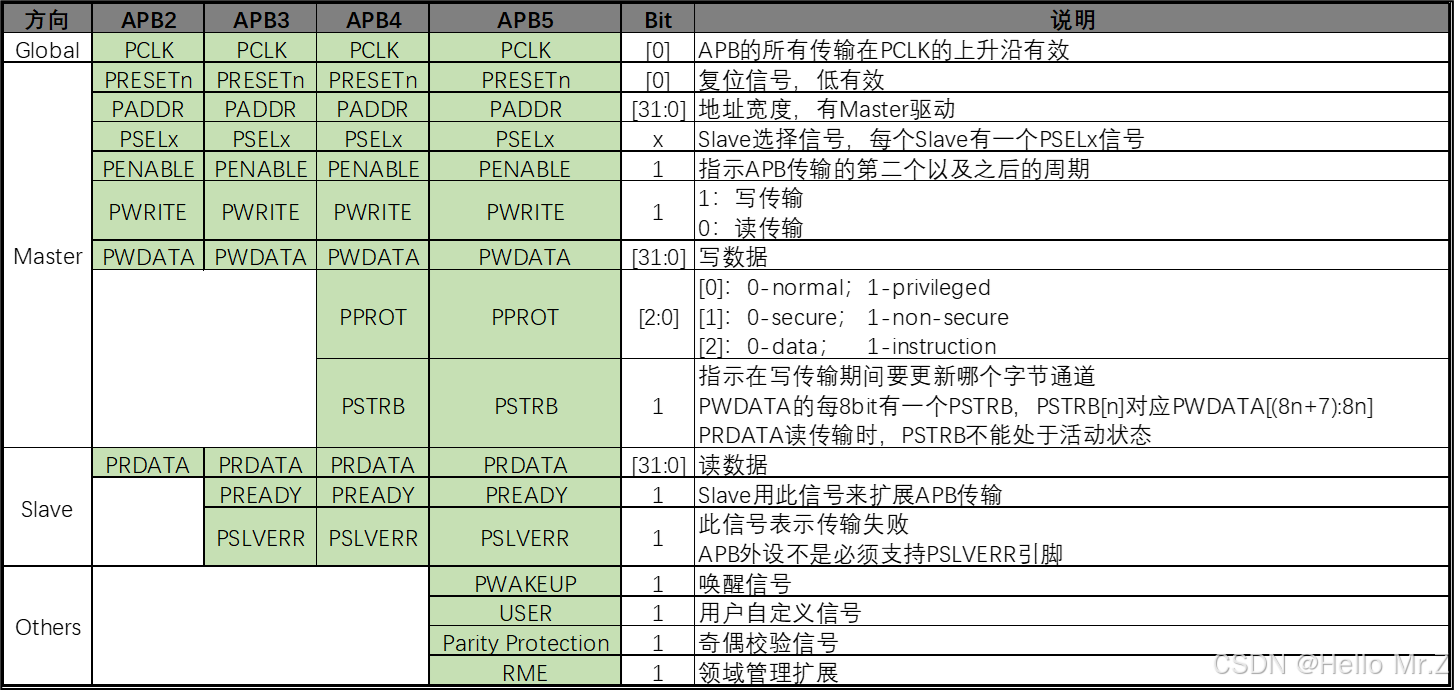

2、APB协议

不支持Pipeline传输
不支持Burst传输
不支持Outstanding传输
单Master多Slave，不支持仲裁
半双工

IDLE：这是APB的默认空闲状态；
SETUP：总线进入SETUP状态，发送选择信号PSELx，持续一个时钟周期，随后进入ACCESS状态；
ACCESS：PENABLE在ACCESS状态激活，地址、写、选择、写数据稳定。退出由Slave的PREADY控制，返回IDLE或进入SETUP状态。

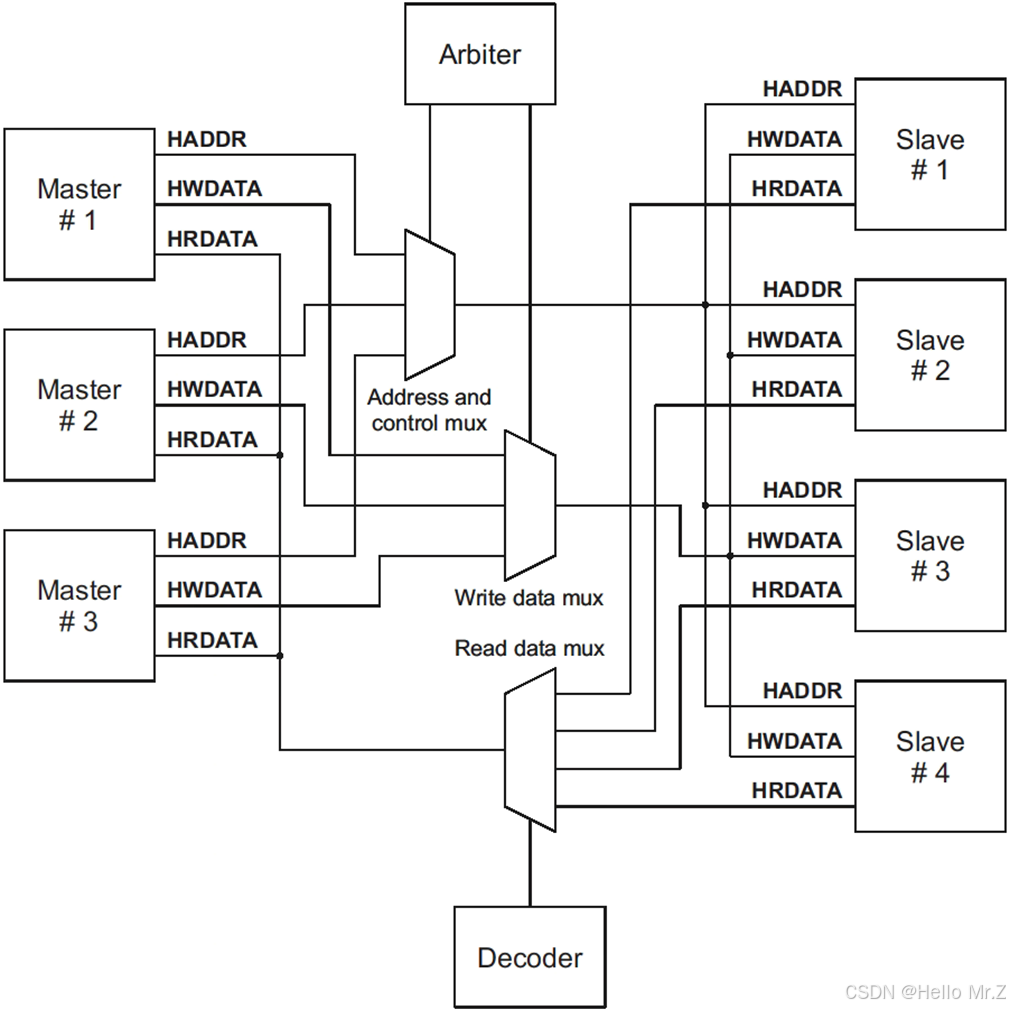

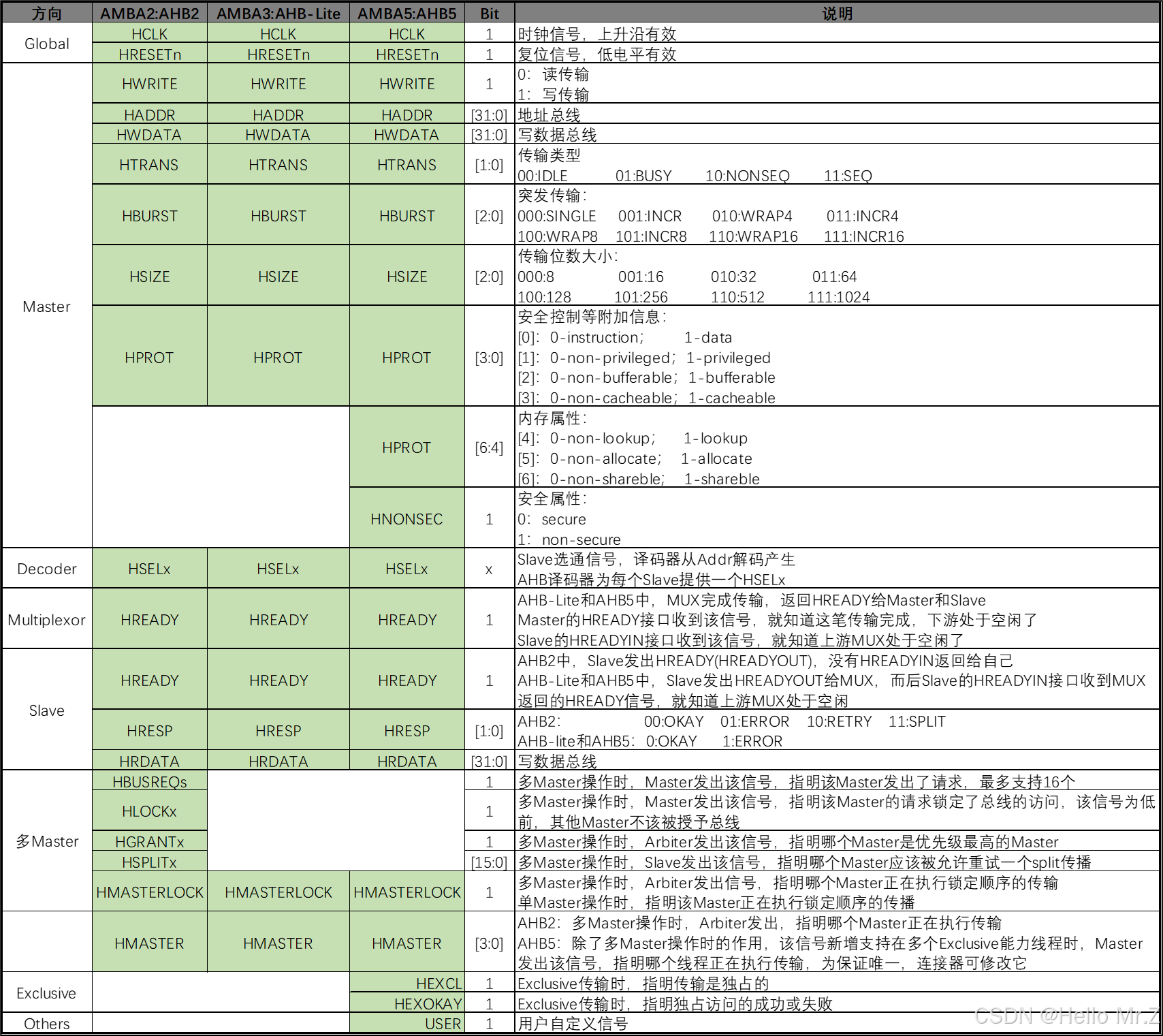

3、AHB协议

支持Pipeline传输
支持Burst传输
支持分段传输
不支持Outstanding传输
多Master多Slave，支持仲裁
半双工

4、AXI协议

独立的地址、控制和数据总线
支持使用字节选通器进行非对齐数据传输
支持Burst传输
支持Outstanding传输
独立的读写数据通道以实现低成本的直接内存访问(DMA)
支持乱序事务
易于添加寄存器信号，以提供定时关闭
支持可选的扩展，涵盖低功耗操作
支持cache属性
支持安全属性
支持原子操作
支持锁定
支持低功耗

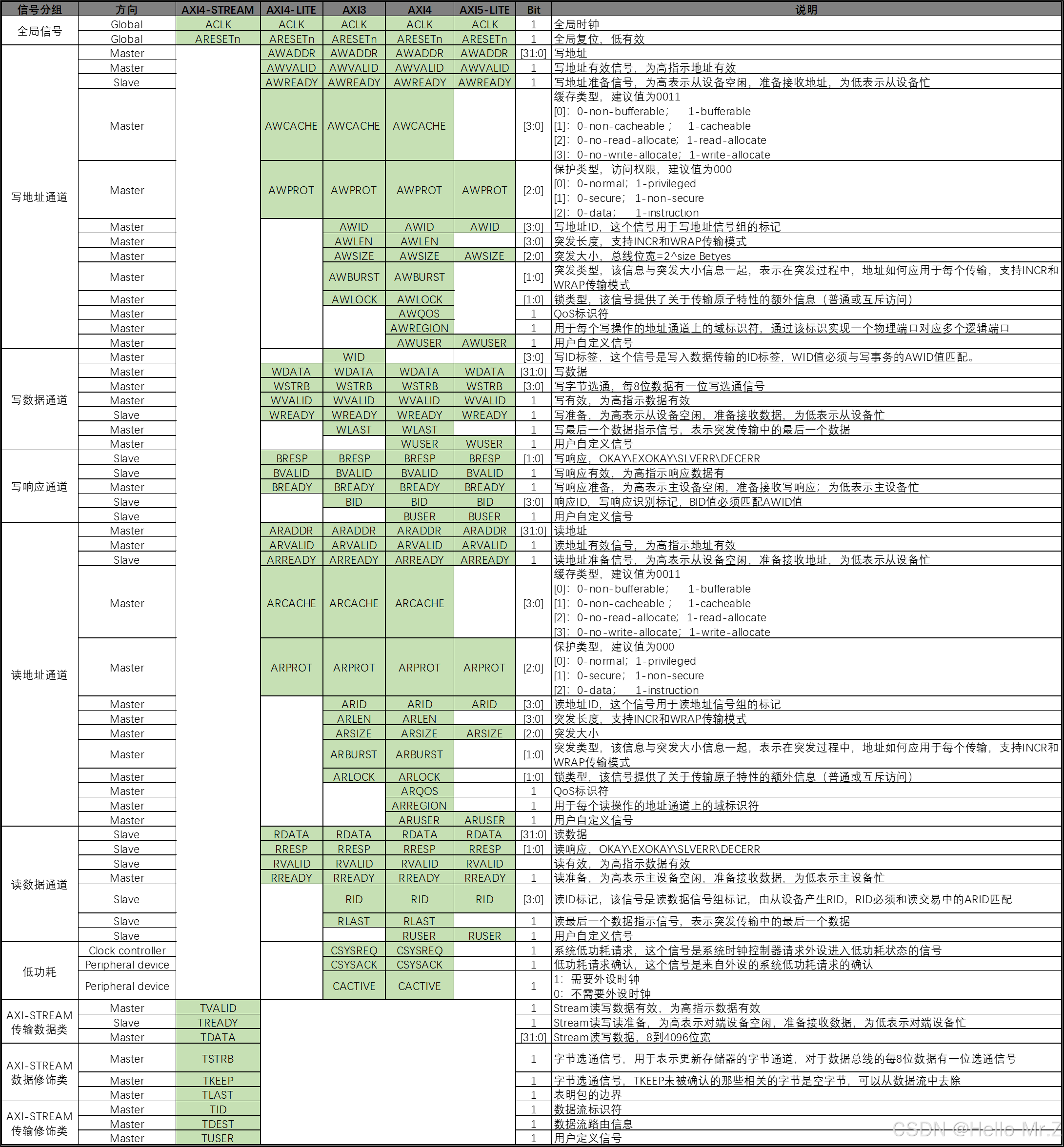

AXI总线信号

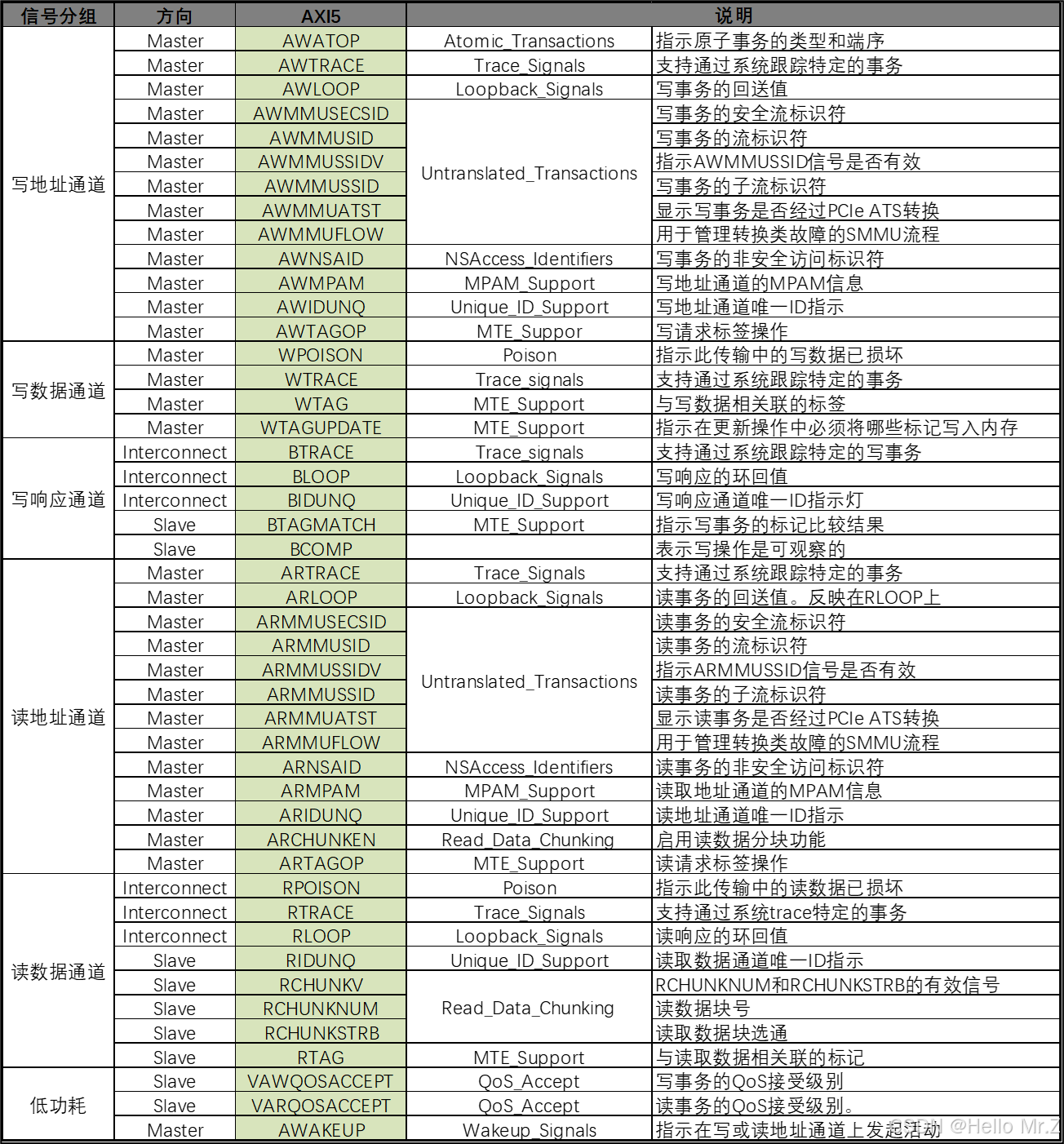

AXI5在AXI4基础上增加的信号

AXI4：

在各个Channel的端口上添加了质量以及用户自定义的信号；
添加了Slave的写响应的依赖关系，主要补充了AXI3中Slave的行为，具体是防止在接收到有效写地址之前不能去进行写的操作以及在Respond通道中进行反馈；
在AXI4中由于去掉了WID所以不再支持写数据的交叉，因为在AXI3中Master并没有一种机制去获取Slave是否支持交叉写；
在AXI中针对原子操作，引入了新的概念Single-copy atomicity size以及Multi-copy write atomicity，其中前者定义了在原子传输中更新的最小byte数量，他的重要性是因为给定通信中涉及的所有组件都必须支持所需的原子元素大小。

AXI4-Lite：
