代码重定位——uboot装载地址和运行地址

小狼@http://blog.youkuaiyun.com/xiaolangyangyang

Uboot移植涉及到底层硬件的设置，因此需要掌握UART、系统时钟频率、NOR FLASH、NAND FLASH、SDRAM、网卡、存储控制器等硬件的功能及配置，这些都可以参照相应开发板的芯片手册来完成，没有什么大的问题。在移植过程中，一直困扰我的是PIC(代码无关性)问题，即运行地址和加载地址的区别，看过网上很多关于这两者的介绍，感觉懂一点，却一直不知所然。在参考大量的文献下，算是得了一点心得。
首先来了解下运行地址及加载地址的区别
运行地址：也叫链接地址，是程序定位的绝对地址，即在编译连接时确定的地址。如果程序中有位置相关指令，程序在运行时，程序必须在运行地址上。
加载地址：程序放置的位置。
运行地址和加载地址的值有时相等，有时却不相等，所以这给初学者带来很大的困扰。为了弄清楚这个问题，还得从NOR FLASH，NAND FLASH,S3C2440内部4KB RAM的映射说起。

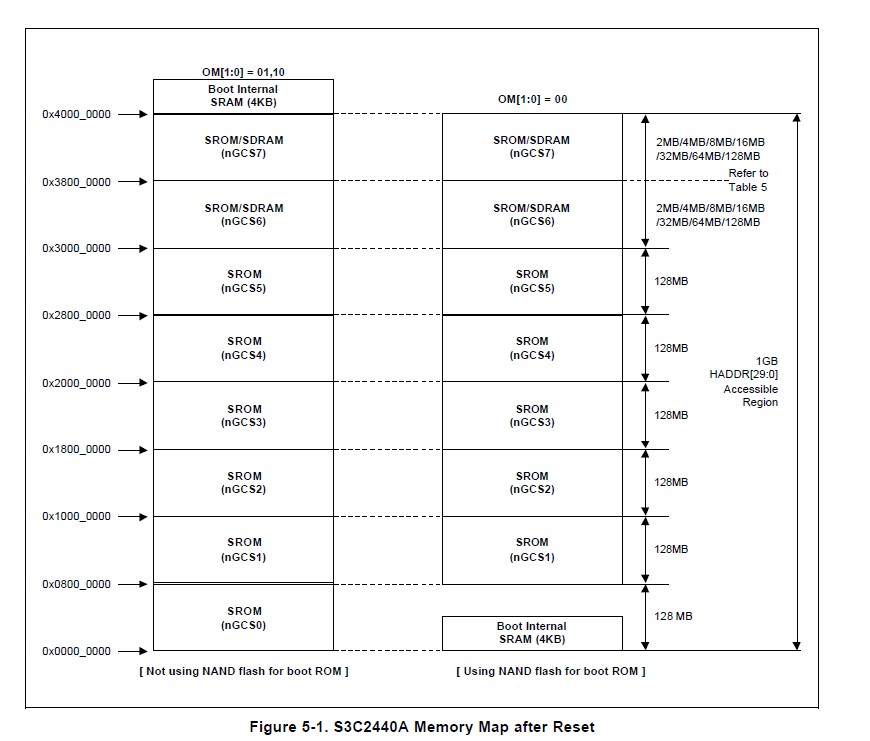

左边表示从NOR FLASH启动时的映射，右边表示从NAND FLASH启动时的映射。
这里只讨论从NOR FLASH启动的情况，从图中可以看出NOR FLASH映射到了0X00000000的起始位置，假如UBOOT的代码存放在NOR FLASH上，即装载地址为0X00000000。再来看看UBOOT的链接地址，代码在board/smdk2410/U-Boot.lds里。
