CAN报文的发送类型分为基本发送类型和混合发送类型两大类

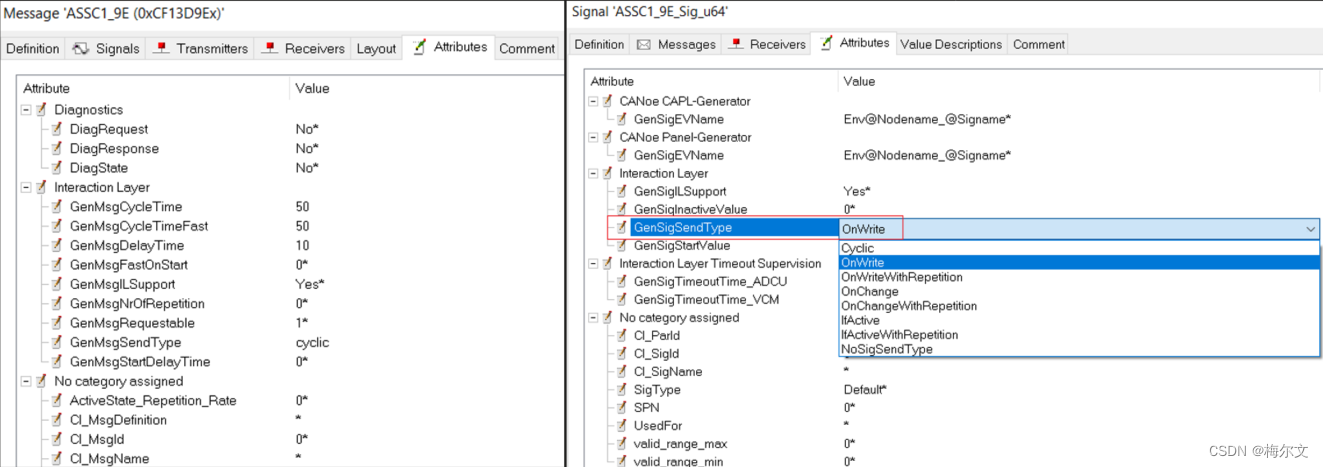

  • CAN基本发送类型包括Cyclic周期发送、OnChange变化时发送、OnWrite写入时发送和IfActive有效时发送。基本发送类型中的Cyclic称为周期型，而其他3个类型称为事件型（Event）。发送次数是通过定义Repetition重复次数来实现的，所以基本型中又衍生出3个子类型OnChangeWithRepetition、OnWriteWithRepetition和IfActiveWithRepetition。

  • 对于需要快速响应变化的数据,应该选择 OnChange 机制。例如,一个温度传感器节点,当温度发生变化时会立即发送一个 CAN 报文,通知其他节点温度的变化情况。
  • 对于需要实时更新其他节点的数据,应该选择 OnWrite 机制。例如,一个电机控制节点,当接收到来自上位机的电机控制指令时,会立即发送一个 CAN 报文,通知电机驱动节点执行相应的动作。
  • 对于只有在特定条件下需要更新的数据,应该选择 IfActive 机制。例如,一个故障检测节点,当检测到某个故障发生时会发送一个 CAN 报文进行报警。只有在故障发生时才会发送这个报文。
  • 对于需要周期性更新的数据,应该选择 Repetition 机制。例如,一个节点会定期发送一个"心跳"报文,即使它的内部数据没有发生变化。
  • 举例：AEB一般是Cyclic and OnChange也可以采用 Repetition 机制,定期发送车速、加速度等状态信息的 CAN 报文。这样可以让其他安全系统模块持续了解 AEB 系统的工作状态,有利于整车协调控制。

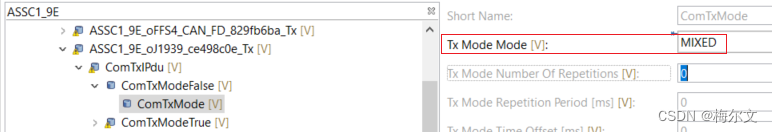

  • 混合发送类型就是指基本类型中的周期型与事件型的组合，包括Cyclic and OnChange、Cyclic and OnWrite、Cyclic and IfActive

    • Cyclic and OnChange：是指报文平时是周期性发送，当报文中的信号变化时，此报文会额外的发送一次，原来的周期不变。
    • Cyclic and OnWrite：指报文平时是周期性发送，当报文中的信号被重新写入时，此报文会额外的发送一次，原来的周期不变。
    • Cyclic and IfActive：指报文平时是按正常周期cyclic time发送，当报文中的信号为有效值时，报文会按IfActive报文的快速周期cyclic time fast发送，等到信号变为无效值时，报文又会恢复到原来的正常周期发送。

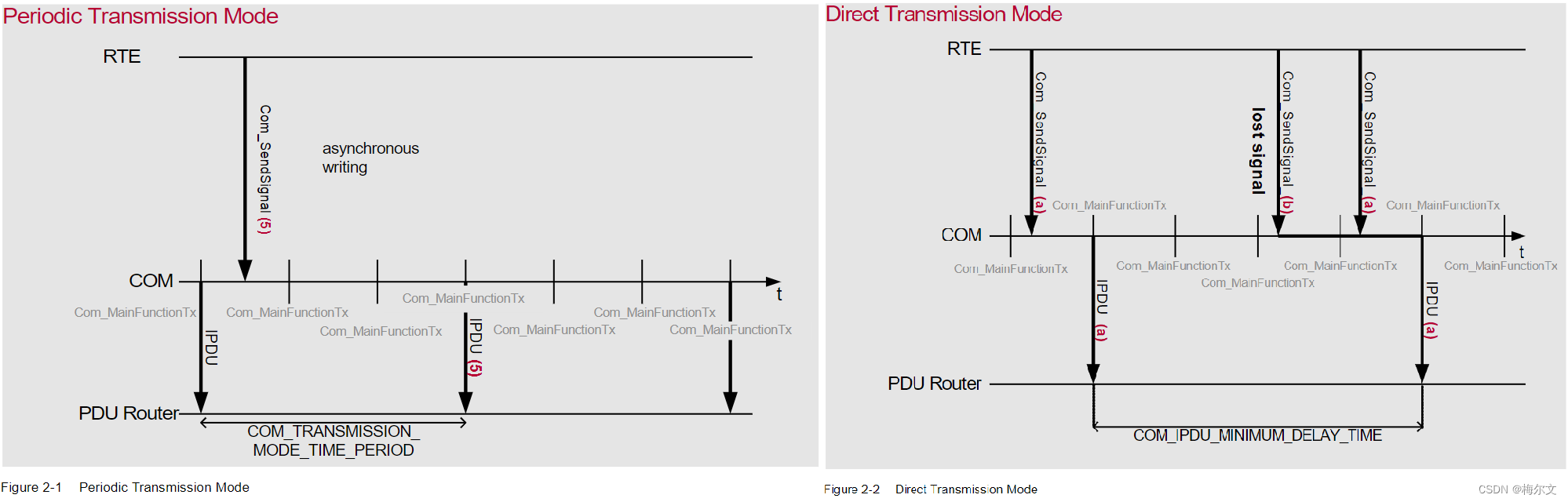

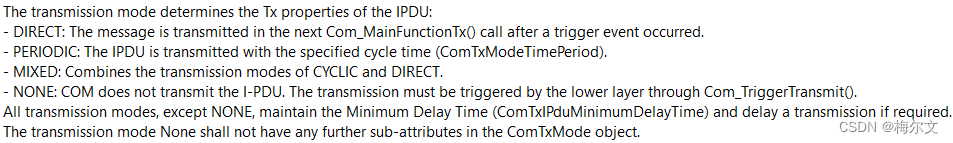

  • Cyclic是通过Com_MainFunctionTx周期TASK调用，到了时间就去传输。Direct是通过调用写接口Com_SendSignal去传输数据，只有接口被调用，并且等到周期Com_MainFunctionTx才会传数据。

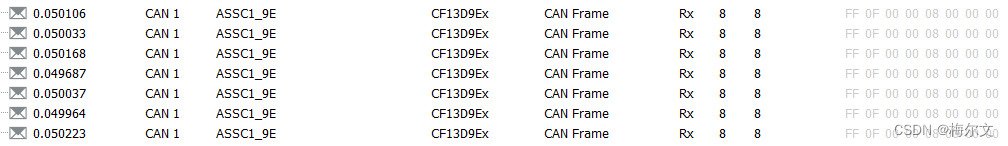

  • Cyclic周期发送

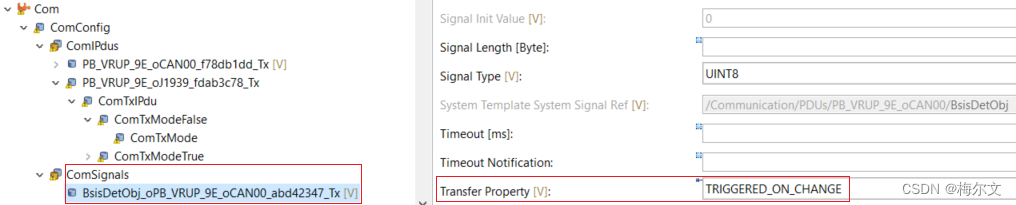

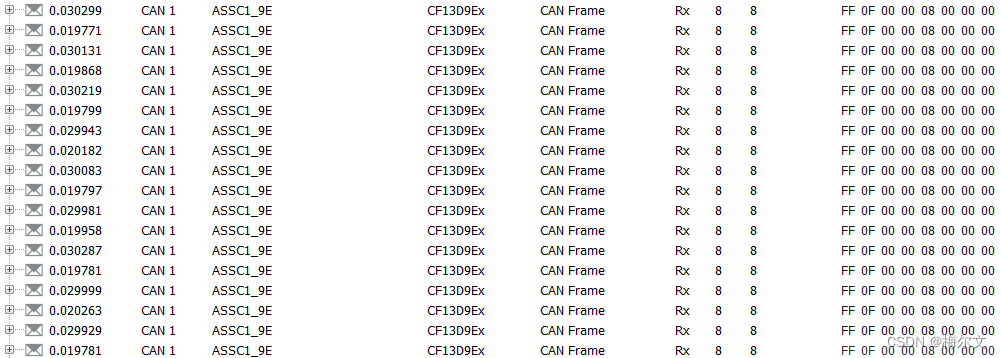

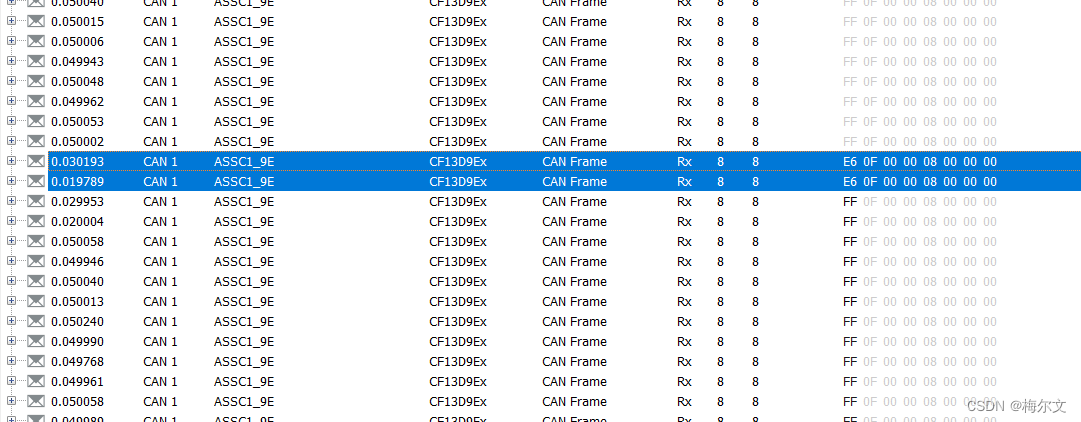

  • Cyclic + OnChange变化时发送：是指当报文中的信号发生变化时，报文才会发送

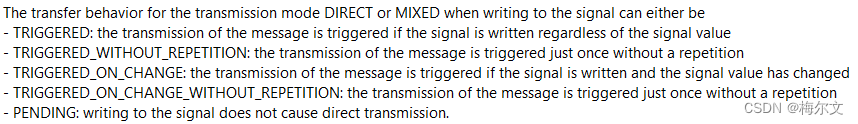

  • Cyclic + OnWrite写入时发送：写入时发送是指当报文中的信号被重新写入时，报文才会发送。OnWrite与OnChange的主要区别是OnWrite重新写入不一定就是数值的改变，也可以保持不变

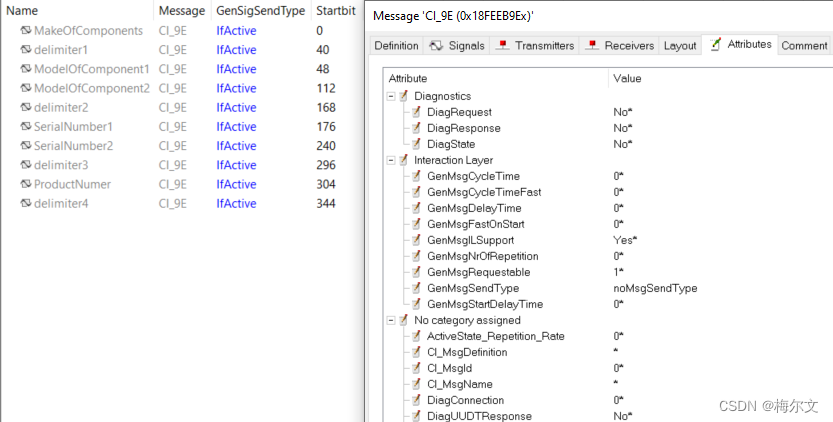

  • IfActive有效时发送，有效时发送是指当报文中的信号为有效值时，报文会以一个快速的周期（cycle time fast）发送，当信号变为无效时，报文就不再发送。

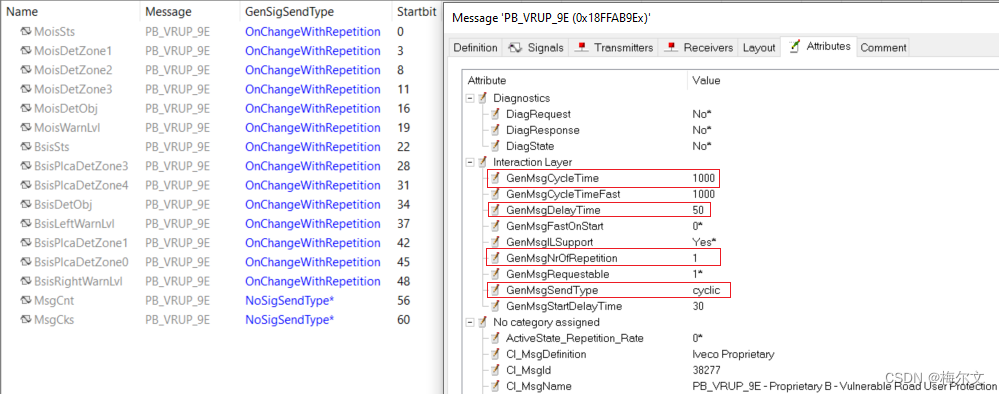

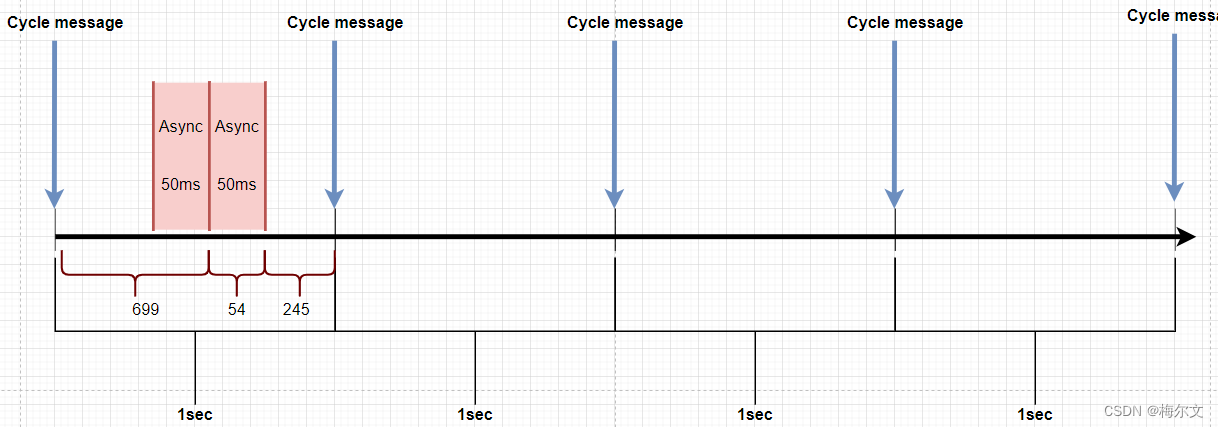

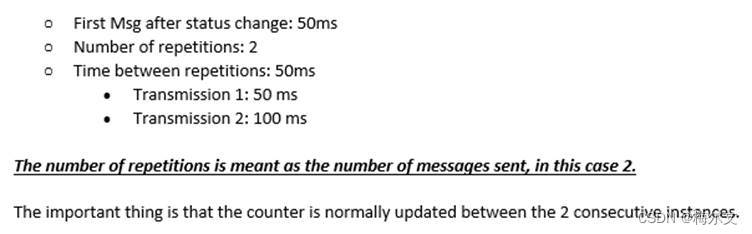

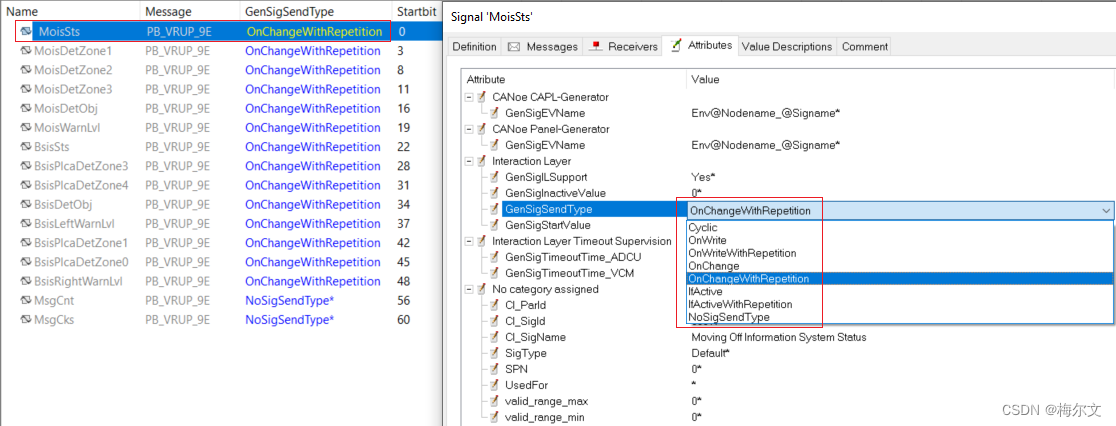

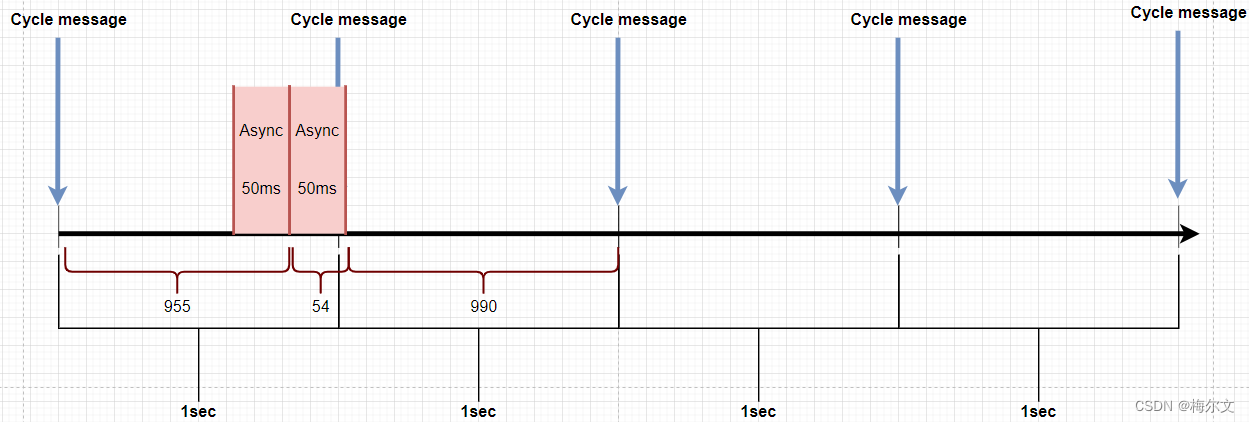

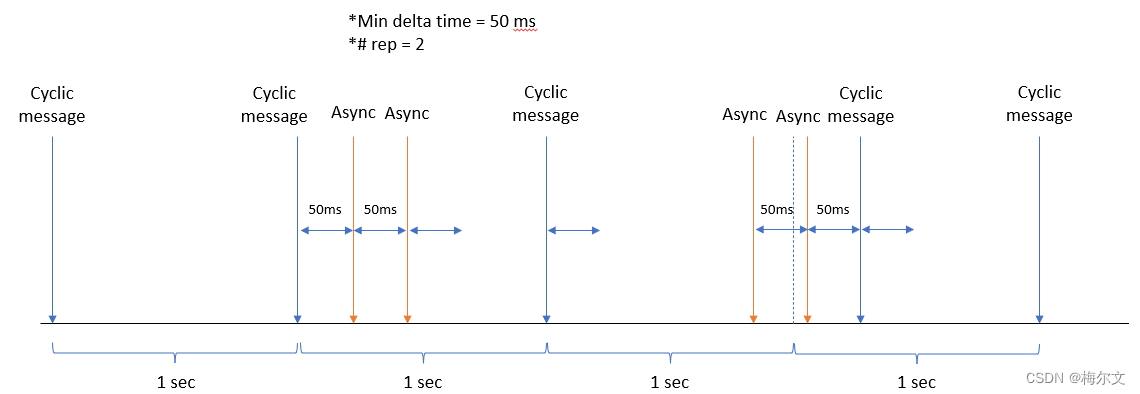

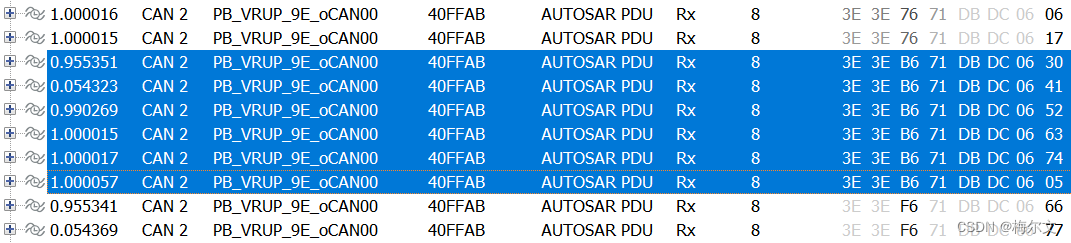

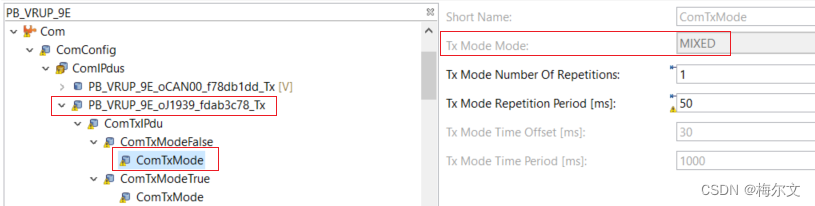

  • OnChangeWithRepetition：当报文中的信号发生变化时，重复发一次，重复发送之间间隔50毫秒。

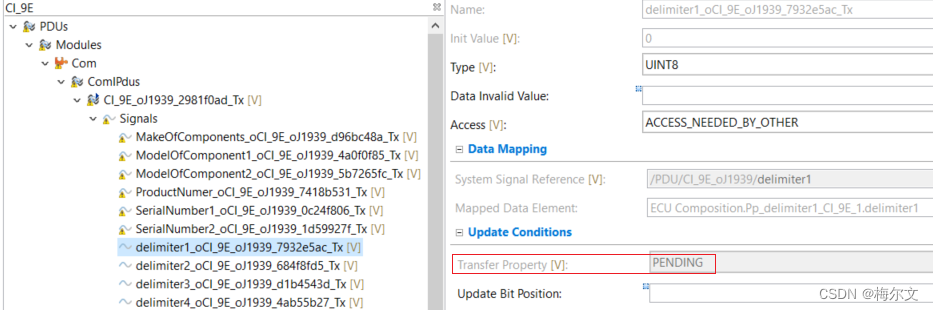

  • J1939 Rep=1,Trigger = 5 sec

  • ADAS Rep=1,Trigger = 5 sec
