基于51单片机锅炉水位-温度-压力检测控制系统proteus仿真设计

基于51单片机锅炉监控系统仿真设计( proteus仿真+程序+原理图+报告+讲解视频)

仿真图proteus7.8及以上

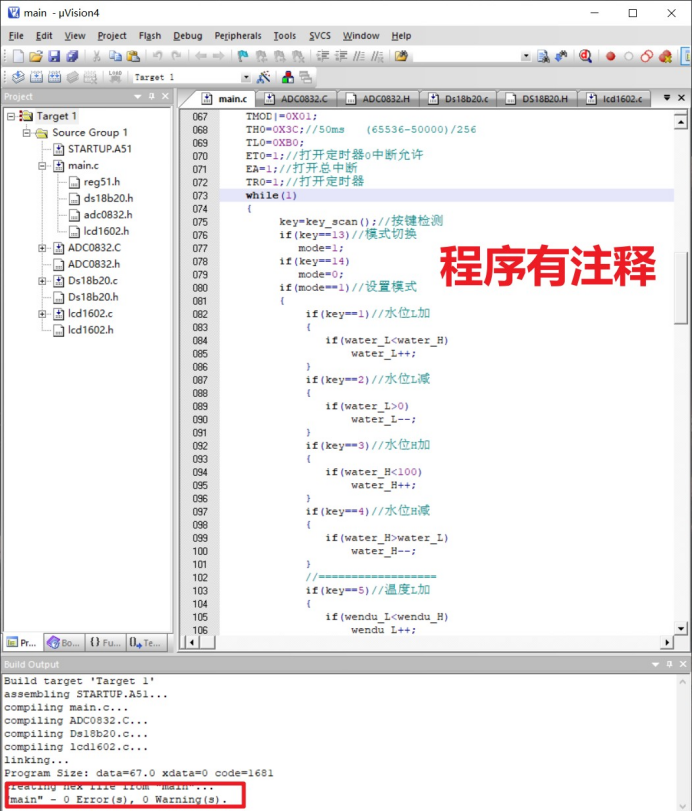

程序编译器:keil 4/keil 5

编程语言:C语言

设计编号:S0056

1.主要功能:

基于51单片机AT89C51/52(与AT89S51/52、AT89C51/52、STC89C51/52等51内核单片机通用)

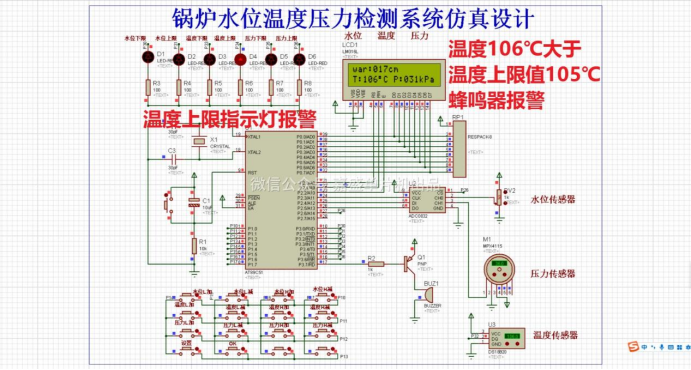

1.系统实时通过LCD1602显示水位检测值,锅炉炉膛温度值,锅炉内部压力值。

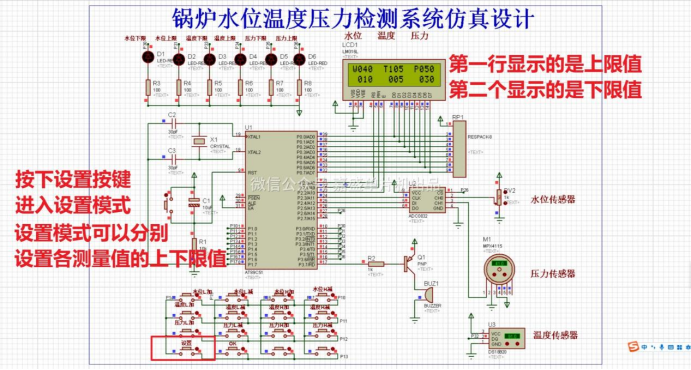

2、可对锅炉的水位上下限、炉膛温度上下限、压力上下限进行设置,第一行显示上限值,第二行显示下限值。

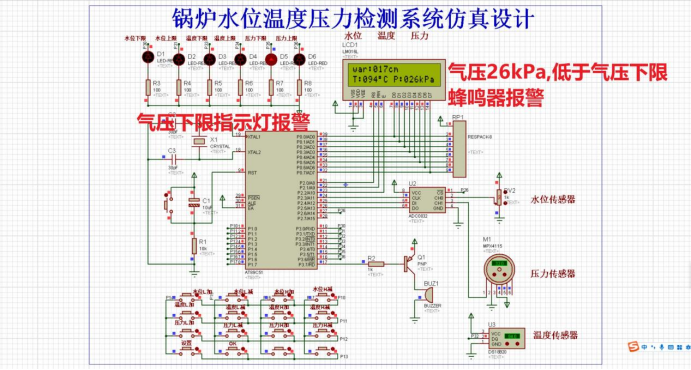

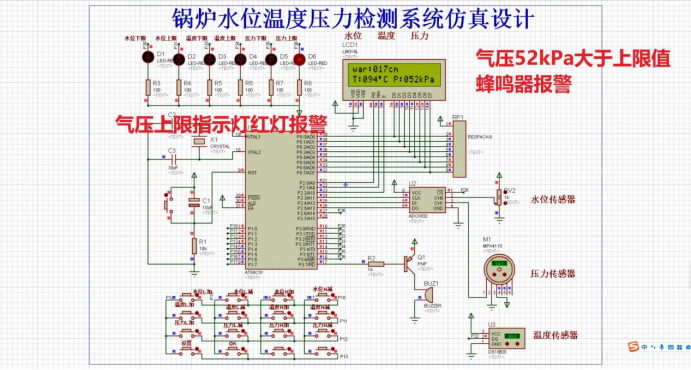

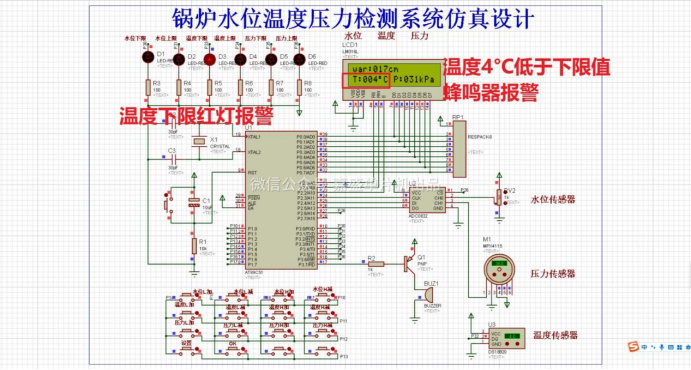

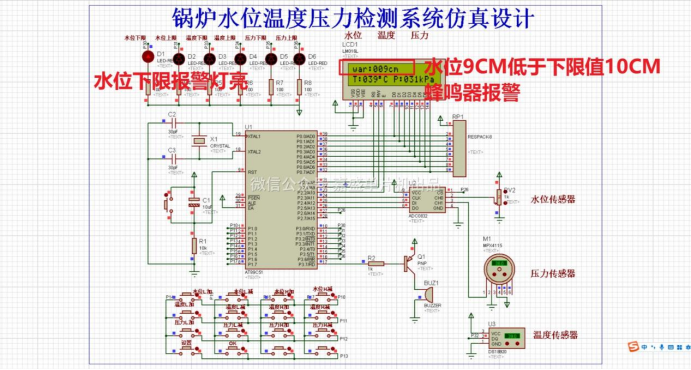

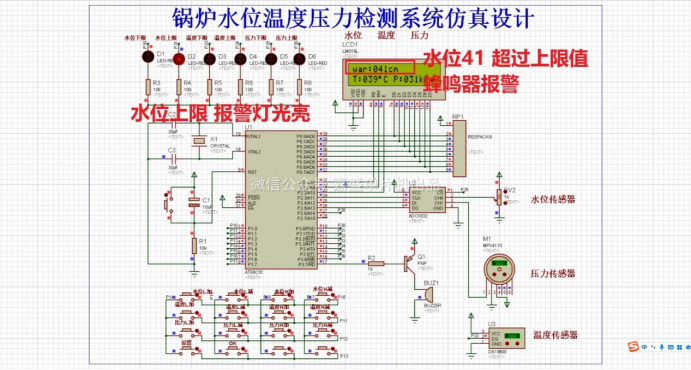

3、如果水位、温度、压力过限则蜂鸣器报警,通过LED指示报警类型。

4、默认水位下限值10cm,上限值40cm,压力下限值30kPa,压力上限值50kPa,温度下限值5℃,温度上限值105℃。

5、温度传感器使用DS18B20;水位传感器使用电位器模拟;压力传感器使用MPX4115。

需注意仿真中51单片机芯片是兼容的,AT89C51,AT89C52是51单片机的具体型号,内核是一样的。相同的原理图里,无论stc还是at都一样,引脚功能都是一样的,程序是兼容的,芯片可以替换为STC89C52/STC89C51/AT89C52/AT89C51等51单片机芯片。

2.仿真

开始仿真

打开仿真工程,双击proteus中的单片机,选择hex文件路径,然后开始仿真。
