基于51单片机秒表设计

🕐1 功能说明：
🕐2 仿真电路：
🕐3 原理图：
🕐4 PCB：
🕐5 程序：
🕐6 资料清单&&下载链接：

基于51单片机0.001s精度秒表9.999s仿真设计（源码+仿真+原理图+PCB+报告+器件清单+讲解）

仿真版本：proteus 7.8

程序编译器：keil 4/keil 5

编程语言：C语言

设计编号：S0003

🕐1 功能说明：

定时器做精度为0.001s的秒表；

1、秒表精度为0.001s；

2、按键可以实现启动、暂停及清零；

3、计时到9.999秒后清理重新开始计时；

4、用数码管显示计时时间；

仿真51单片机芯片是通用的，AT89C51,AT89C52都是51单片机的具体型号，内核是兼容的。原理图不变的情况下，主控芯片可以替换成STC89C52/STC89C51/AT89C52/AT89C51/8051等51单片机芯片。

🕐2 仿真电路：

打开仿真工程，双击proteus中的单片机，选择hex文件路径，然后开始仿真。开始仿真后数码管显示0.000，按下按键开始计时，再按下按键停止计时，再按下按键复位计时时间。

开始仿真还没开始计数，显示0.000秒。

开始计数后，时间以0.001s递增。启动后按键按下暂停计时并显示当前的计时时间，再按键计时清零。

接近9.999，超过9.999后复位到0并重新计时。

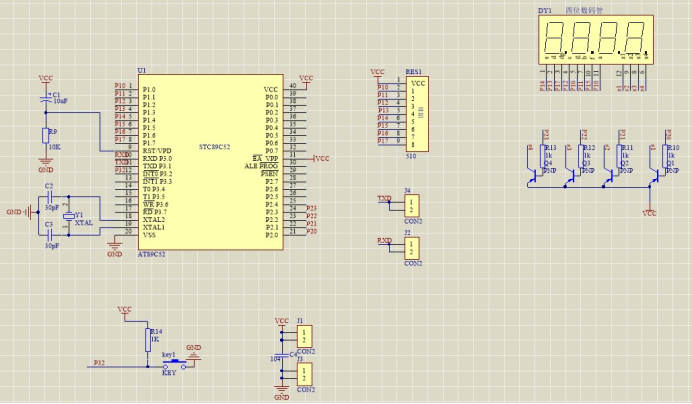

🕐3 原理图：

AD绘制的。

Proteus仿真和实物作品的区别：

1.运行环境：Proteus仿真是在计算机上运行的，而实物则是在硬件电路板上运行。

2.调试方式：在Proteus仿真中，可以方便地进行单步调试和观察变量值的变化，而在实物中则需要通过调试器或者串口输出等方式进行调试。

电路连接方式：在Proteus仿真中，可以通过软件设置进行电路连接的修改，而在实物中则需要通过硬件电路板和连接线进行修改。

3.运行速度：Proteus仿真通常比实物运行速度快，因为仿真是基于计算机运行的，而实物则需要考虑电路板上的物理限制和器件的响应时间等因素。

4.功能实现：在Proteus仿真中，可以通过软件设置实现不同的功能，而在实物中则需要根据电路设计和器件的性能进行实现。

元器件清单

Comment	Description	Designator	Footprint	LibRef	Quantity
Cap Pol1	电容	C1	电解电容	Cap Pol1	1
Cap	电容	C2, C3	0805_C	Cap	2
104	电容	C4	0805_c	CAP	1
四位数码管	数码管	DY1	四位数码管	四位数码管	1
CON2	2PIN排针	J1, J2, J3, J4	HDR1X2	CON2	4
KEY	按键	key1	SWITCH	KEY	1
PNP	三极管	Q1, Q2, Q3, Q4	TO-92A	PNP	4
Res2	电阻	R9	0805	Res2	1
1k	电阻	R10, R11, R12, R13, R14	0805	RES	5
510	电阻	RES1	SIP9	排阻	1
AT89C52	单片机	U1	STC89C52	AT89C52	1
XTAL	晶振	Y1	晶振12M	XTAL	1

🕐4 PCB：

双层板设计，部分使用贴片元器件

🕐5 程序：

#include<reg52.h>
#define uchar unsigned char	//无符号字符型宏定义
#define   MS   225
uchar code led1[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; //不带小数点数码管段码
uchar code led2[10]={0xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd,0x87,0xff,0xef};//带小数点数码管段码
uchar n=0,m=0,j=0,k=0;//四位要显示数据
uchar keyln=0; //按键值
sbit key=P3^3; //按键接口
void Delay_ms(uchar s);//延时函数声明
void Display(void);	 //显示函数声明
void main(void)	// 主函数
{
  	TMOD=0X01;	  //定时器0方式1
	TH0=(65536-1000)/256;  //预设初值高位
	TL0=(65536-1000)%256;  //预设初值低位
	ET0=1;	 //开定时器0中断
	EA=1;	  //开总中断
	TR0=0;	  //定时器关
	while(1)   //主函数循环
	{
		if(key==0)	  //判断按键是否按下
		{
			Delay_ms(50);  //延时，软件消抖
			if(key==0)	  //再次判断按键是否一直被按下
			{
		    	while(!key); //等待按键弹起
				keyln++;	 //按键值+1
				if(keyln>3) keyln=1; //如果按键值大于3则令其为1
			}
		}
		switch(keyln)	  //按键值处理循环
		{
			case 1:TR0=1;   break;	 //按下一次，启动定时器
			case 2:TR0=0;   break;	 //按下二次，关闭定时器
			case 3:TR0=0; n=m=j=k=0;  break;//按下三次，复位
			default:  break;   //其他情况无
		}
		Display();//调用显示函数
	}
}

void timer0(void) interrupt 1	   //定时器0中断服务子程序
{
  	TH0=(65536-1000)/256;		   //1ms重赋初值高位
	TL0=(65536-1000)%256;		   //重赋初值低位
	n++;						   //秒表最低位+1 n代表毫秒
	if(n==10)					   //如果最低位=10
	{
	  n=0;						   //则最低位清0
	  m++;						   //前一位+1
	  if(m==10)					  //以下如此推理    m代表十毫秒
	  {
	    m=0;
	  	j++;
		if(j==10)			 		//J代表百毫秒
		{
		    j=0;
		    k++;
	       if(k==10)			   //当最高位为10时，全部清零
		  {
			n=0;
			m=0;
			j=0;
			k=0;
		  }
		}
	  }
	}
}
void Delay_ms(uchar s)	  //延时函数
{
    uchar i;
	for(i=0;i<s;i++);
}

void Display(void)		  //显示函数
{
	  P2=0XF7;			  //最低位
	  P1=led1[n];
	  //P0=~led1[n];
	  Delay_ms(MS);
	  P2=0XFF;

	  P2=0XFB;			 //第三位
	  P1=led1[m];
	  //P0=~led1[m];
	  Delay_ms(MS);
	  P2=0XFF;

	  P2=0XFD;			//第二位
	  P1=led1[j];
	 // P0=~led2[j];
	  Delay_ms(MS);
	  P2=0XFF;

	  P2=0XFE;			 //第一位
	  P1=led2[k];
	  //P0=~led1[k];
	  Delay_ms(MS);
	  P2=0XFF;
}
