基于STM32的三相SPWM逆变电源设计（程序+原理图）

本设计包含程序+原理图+PCB

📚开发环境

程序编译器：keil 5
编程语言：C语言
设计编号：C0012

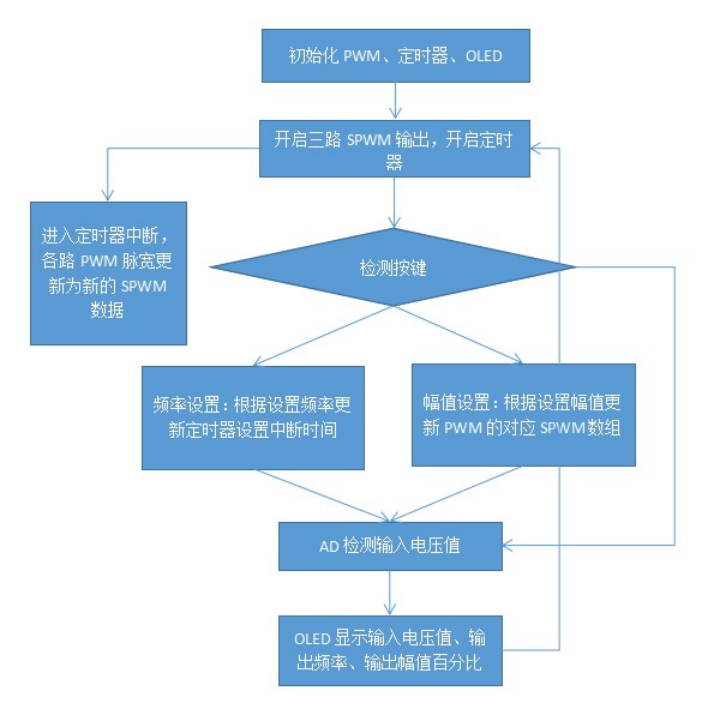

📚程序流程图

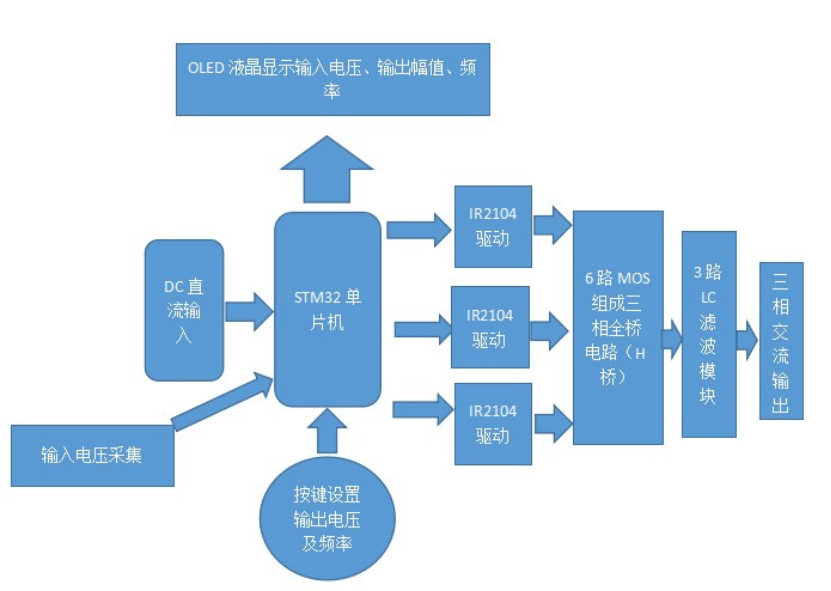

📚硬件框架图

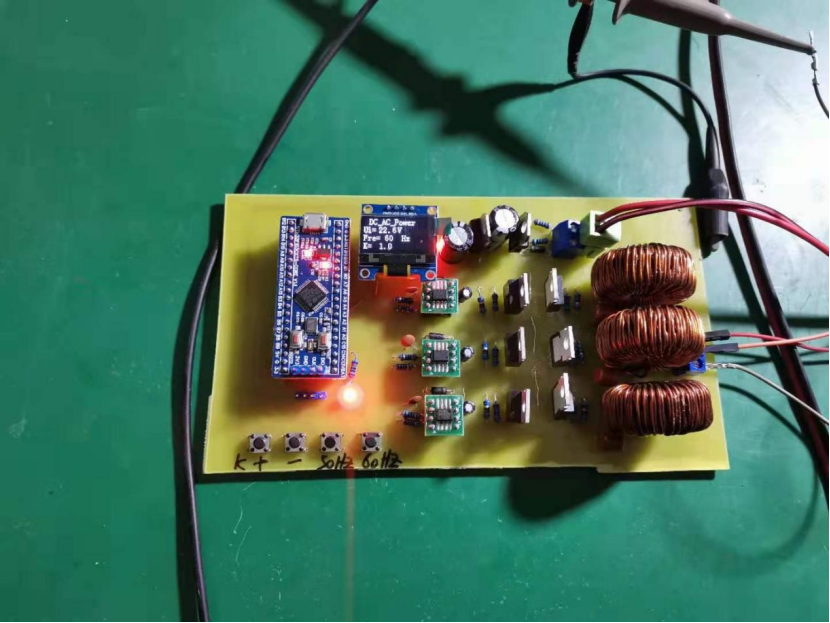

📚实物图

📚原理图

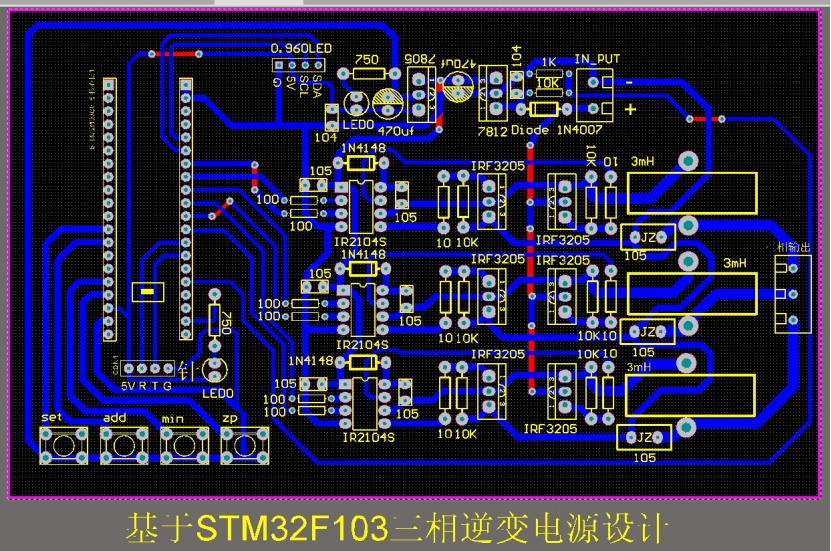

📚PCB

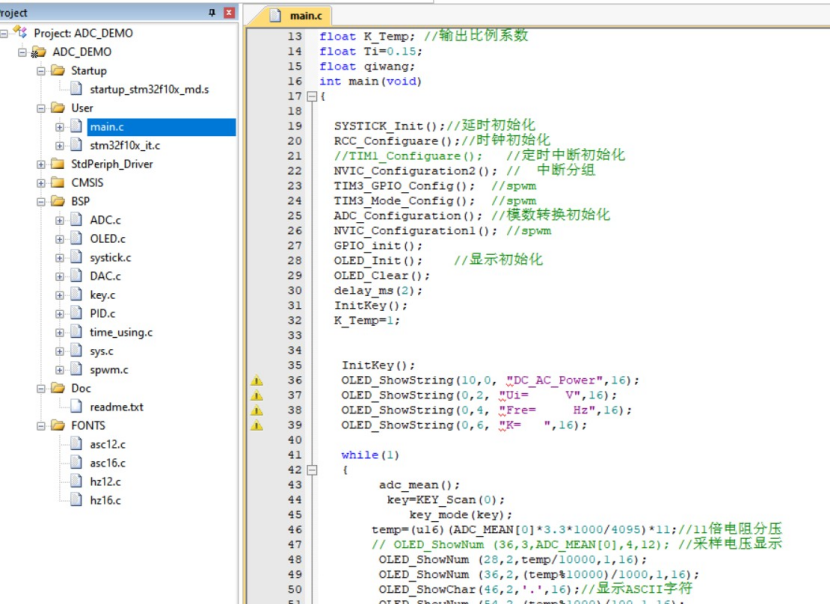

📚源程序

void GPIO_init(void);
u16  temp,key;
u8 Hz=50;
float K_Temp; //输出比例系数
float Ti=0.15;
float qiwang;
int main(void)
{

	SYSTICK_Init();//延时初始化
  RCC_Configuare();//时钟初始化
  //TIM1_Configuare();	 //定时中断初始化
	NVIC_Configuration2(); //  中断分组
	TIM3_GPIO_Config();  //spwm
  TIM3_Mode_Config();  //spwm
	ADC_Configuration(); //模数转换初始化
  NVIC_Configuration1(); //spwm
  GPIO_init();
  OLED_Init();	  //显示初始化
  OLED_Clear();
  delay_ms(2);
	InitKey();
  K_Temp=1;


   InitKey();
   OLED_ShowString(10,0, "DC_AC_Power",16);
   OLED_ShowString(0,2, "Ui=     V",16);
	 OLED_ShowString(0,4, "Fre=     Hz",16);
   OLED_ShowString(0,6, "K=   ",16);

   while(1)
   {
		    adc_mean();
		     key=KEY_Scan(0);
					  key_mode(key);
		   temp=(u16)(ADC_MEAN[0]*3.3*1000/4095)*11;//11倍电阻分压
	     // OLED_ShowNum (36,3,ADC_MEAN[0],4,12); //采样电压显示
		    OLED_ShowNum (28,2,temp/10000,1,16);
			  OLED_ShowNum (36,2,(temp%10000)/1000,1,16);
			  OLED_ShowChar(46,2,'.',16);//显示ASCII字符
		    OLED_ShowNum (54,2,(temp%1000)/100,1,16);



		    OLED_ShowNum (30,6,(int)(K_Temp*10)/10,1,16);
		    OLED_ShowChar(38,6,'.',16);//显示ASCII字符
		    OLED_ShowNum (46,6,((int)(K_Temp*10)%10)/1,1,16);

		    OLED_ShowNum (40,4,Hz/10,1,16);
		    OLED_ShowNum (48,4,Hz%10,1,16);


   }
}

📚资料清单

📚资料下载链接

https://docs.qq.com/doc/DS0NXR1FnUUJwU0ZK（可点击）
