【嵌入式】 ---- GPIO

GPIO基础知识

GPIO（General Purpose Input and Output）是通用输入输出口。通俗的说，就是一些引脚，可以通过它们对外输出电平信号或者通过它们读取外部的电平信息。

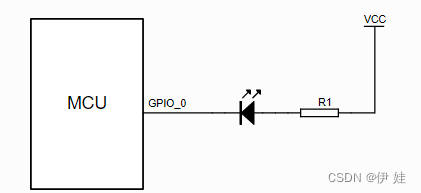

作为输出口，一个典型的例子就是控制 LED，电路示意图如下所示。

图中，使用 GPIO_0 控制了一个LED，LED本质上就是一个二极管，当GPIO输出低电平时，二极管导通，LED发光；当GPIO输出高电平时，二极管不能导通，LED熄灭。

作为输入口，一个典型的例子就是获取按键信息，以判断按键是否按下，电路示意图如下所示。

图中，使用 GPIO_1 读取按键信息，当按键按下时，GPIO接地，读取到低电平；反之，按键未按下时，GPIO通过上拉电阻接到 VCC，此时，GPIO读取到的是高电平。

1.1 高电平/低电平

高/低电平并不是某个特定的电压而是有一定范围的，如下表所示。
输入高电平（VIH）是逻辑门输入为高电平时允许的最小
