流水账（CPU设计实战）——lab9_8

Lab9_8 V6.8

版本控制

版本	描述
V0	Lab3
V1.0	Lab3 相对V0变化： 修改了文件名，各阶段以_stage结尾（因为if是关键词，所以module名不能叫if，遂改为if_stage，为了统一命名，将所有module后缀加上_stage） 删除了imm_sign信号（默认对立即数进行有符号数扩展） 由于对sw指令进行了重新理解：无论如何都是需要将rt_data传递给EXE阶段，故将部分译码逻辑进行后移至EXE阶段，避免id_to_exe_data总线过于庞大 将ins_shmat剔除出id_to_exe_data，因为imm包括ins_shamt 对信号进行重命名（例如在ID阶段有个信号叫rf_we，最终要传递给WB阶段，那么在EXE阶段，该信号叫作exe_rf_we，同理mem_rf_we，wb_rf_we），不然都叫rf_we，Debug的时候太痛苦了。
V2.0	Lab4 相对V1.0的变化 引入`ifdef-`else-`endif来实现相对V1.0的代码增量 增加了旁路控制，减少流水线阻塞（因为增加了旁路，所以修改了ID、EXE、MEM的接口） 修改了ready_go命令，用于控制流水线的阻塞
V3.0	Lab6（加载的是func_lab6的.coe文件，而不是func_lab5的，因为没有func_lab5这个东西） 相对V2.0的变化：电路细节变化详见：“CPU设计实战电路图”，图中Lab6的变化均以红色背景的方框框起来，并以黄色背景的“Lab6复用/新增信号”标注。本lab6.docx中，新增及修改的信号以红色标注。 删掉了ALU.v的接口，将alu_shamt合并至data_1，方便对新加指令sllv、srlv、srav的数据通路的复用 增加了ID.v中的alu_add的“或门”的输入 扩充了id_to_exe_data总线数据， 因为alu_op扩充了新的指令 添加了imm_zero_ext信号 修改了ins_R、ins_J、ins_I，因为增加了新的指令 乘法器和除法器调用vivado的IP，其周期参数化可配置设计 乘法和除法结果存放的寄存器HI/LO放在WB.v中 增加了sfr.v，用于特殊寄存器的存储 增加了mul_div.v，用于处理乘法和除法。增加了mul.v用于处理乘法，增加了divu.v用于处理无符号除法，增加了divs.v用于处理有符号除法 修改了id_to_exe_data，添加了新信号：imm_zero_ext_en 修改了id_to_exe_data，扩充了alu_op的位宽，并将alu_op调整至id_to_exe_data的最高位，方便未来扩充指令
V4.0	Lab7 修改了alu_op的位宽 新增了两个bus：lw_bus、sw_bus，同时将mem_rd整合至lw_bus，将mem_we整合至sw_bus 扩大了id_to_exe_data lw_bus传递至MEM阶段结束，sw_bus传递至EXE阶段结束 修改了旁路，之前都是lw的旁路，这里将其扩充了lb、lbu、lh、lhu、lwl、lwr
V5.0	Lab8 (对应第7章任务一)：添加syscall例外支持 增加MTC0、MFC0、ERET指令 增加CP0寄存器Status、Cause、EPC 增加SYSCALL指令 新建SSR.v（即system registers），是ID.v的子模块 为ID、EXE、MEM、WB级增加了flush信号，用于将数据清零
V6.0	添加break指令断点例外 添加地址错、整数溢出、保留指令例外 增加CP0寄存器Count、Compare、BadVAddr 增加时钟中断 增加6个硬中断 增加2个软件中断
V6.8	此版本感觉叫5.8更好，但是本人就顺着叫6.8了，此版本实际上是V5.0的重写，重新设计了数据通路： 将SSR.v放在WB阶段（依据原书P173） MFC0/MTC0也放在WB阶段，并且不引入旁路，而是直接插入NOP（依据原书P180）

Top顶层

接口信号

MYCPU_TOP.v（TOP）

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
resetn	1	I	复位信号，低电平同步复位
取指端访存接口
inst_sram_en	1	O	指令RAM使能信号，高电平有效
inst_sram_wen	4	O	指令RAM字节写使能信号，高电平有效
inst_sram_addr	32	O	指令RMA读写地址，字节寻址
inst_sram_wdata	32	O	指令RAM写数据
inst_sram_rdata	32	I	指令RAM读数据
数据端访存接口
data_sram_en	1	O	数据RAM使能信号，高电平有效

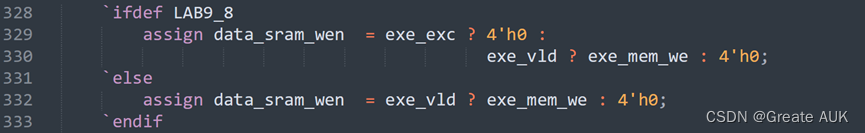

data_sram_wen	4	O	数据RAM字节写使能信号，高电平有效
data_sram_addr	32	O	数据RAM读写地址，字节寻址
data_sram_wdata	32	O	数据RAM写数据
data_sram_rdata	32	I	数据RAM读数据
debug信号，供验证平台使用
debug_wb_pc	32	O	写回级（多周期最后一级）的PC，需要myCPU里将PC一路传递到写回级
debug_wb_rf_wen	4	O	写回级写寄存器堆（regfiles）的写使能，为字节使能，如果myCPU写regfiles为单字节写使能，则将写使能扩展成4位即可
debug_wb_rf_wnum	5	O	写回级写regfiles的目的寄存器号
debug_wb_rf_wdata	32	O	写回级写regfiles的写数据

接口时序

略（MIPS经典五级流水线）

代码结构

MYCPU_TOP.v

|____IF.v

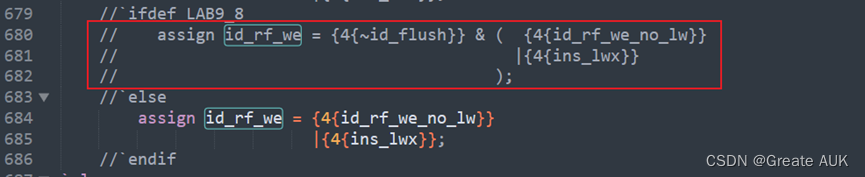

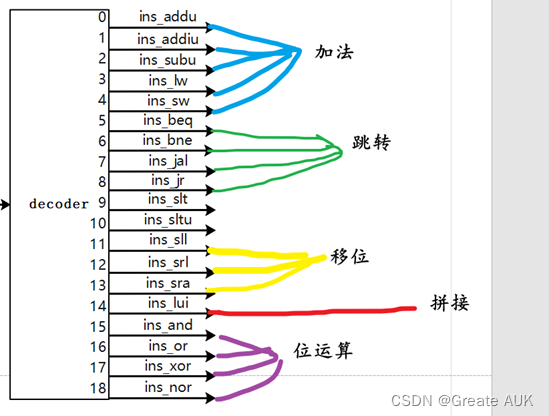

|____ID.v

|____RF.v（2个读端口，1个写端口）

|____SFR.v（1个读端口，2个写端口）

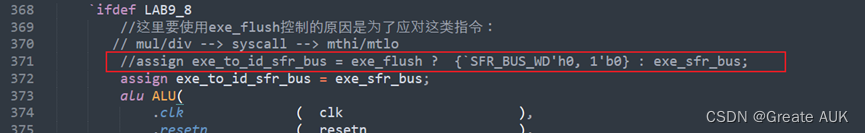

|____EXE.v

|____ALU.v

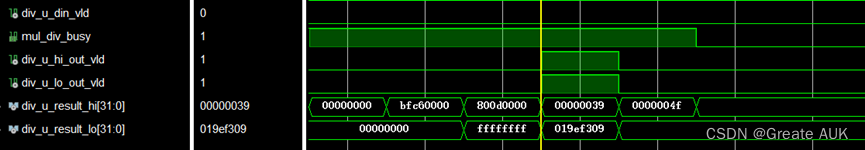

|____MUL_DIV.v（专门处理乘法和除法）

|____MUL.v

|____DIVU.v

|____DIVS.v

|____MEM.v

|____WB.v

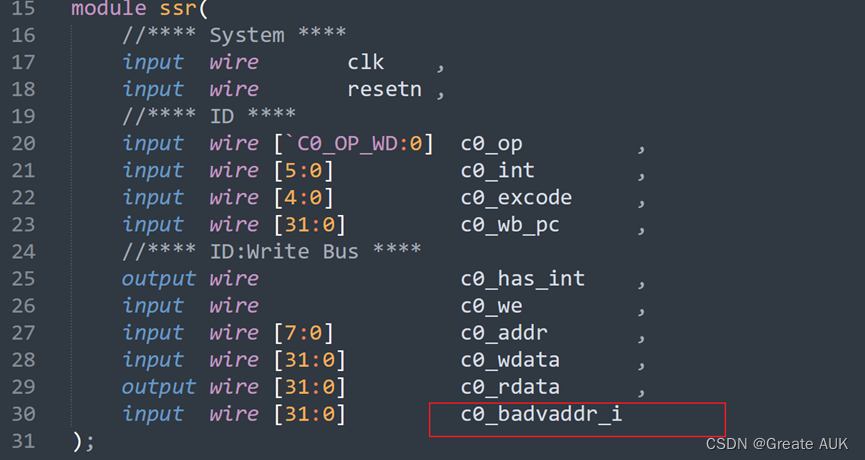

|____SSR.v

|____MYCPU.h

DATA_RAM.v

IF.v（修改为IF_STAGE，因为会与关键词if冲突）

接口信号

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
resetn	1	I	复位信号，低电平同步复位
与TOP
inst_sram_en	1	O	RAM使能信号，高电平有效
inst_sram_wen	4	O	RAM字节写使能信号，高电平有效
inst_sram_addr	32	O	RMA读写地址，字节寻址
inst_sram_wdata	32	O	RAM写数据
inst_sram_rdata	32	I	RAM读数据
与ID
id_to_if_allowin	1	I	pipe allowin
if_to_id_vld	1	O	pipe valid
if_to_id_data	64	O	pipe data(instruction 32-bits, pc 32-bits)
jump_bus	33	I	branch instructions(enable 1bit，address 32-bits)
与WB
wb_jump_en	1	I	检测到EXC，然后决定是否jump
wb_jump_pc	32	I	检测到EXC，jump的PC
