流水账（CPU设计实战）——lab8

Lab8 V5.0

版本控制

版本	描述
V0	Lab3
V1.0	Lab3 相对V0变化： 修改了文件名，各阶段以_stage结尾（因为if是关键词，所以module名不能叫if，遂改为if_stage，为了统一命名，将所有module后缀加上_stage） 删除了imm_sign信号（默认对立即数进行有符号数扩展） 由于对sw指令进行了重新理解：无论如何都是需要将rt_data传递给EXE阶段，故将部分译码逻辑进行后移至EXE阶段，避免id_to_exe_data总线过于庞大 将ins_shmat剔除出id_to_exe_data，因为imm包括ins_shamt 对信号进行重命名（例如在ID阶段有个信号叫rf_we，最终要传递给WB阶段，那么在EXE阶段，该信号叫作exe_rf_we，同理mem_rf_we，wb_rf_we），不然都叫rf_we，Debug的时候太痛苦了。
V2.0	Lab4 相对V1.0的变化 引入`ifdef-`else-`endif来实现相对V1.0的代码增量 增加了旁路控制，减少流水线阻塞（因为增加了旁路，所以修改了ID、EXE、MEM的接口） 修改了ready_go命令，用于控制流水线的阻塞
V3.0	Lab6（加载的是func_lab6的.coe文件，而不是func_lab5的，因为没有func_lab5这个东西） 相对V2.0的变化：电路细节变化详见：“CPU设计实战电路图”，图中Lab6的变化均以红色背景的方框框起来，并以黄色背景的“Lab6复用/新增信号”标注。本lab6.docx中，新增及修改的信号以红色标注。 删掉了ALU.v的接口，将alu_shamt合并至data_1，方便对新加指令sllv、srlv、srav的数据通路的复用 增加了ID.v中的alu_add的“或门”的输入 扩充了id_to_exe_data总线数据， 因为alu_op扩充了新的指令 添加了imm_zero_ext信号 修改了ins_R、ins_J、ins_I，因为增加了新的指令 乘法器和除法器调用vivado的IP，其周期参数化可配置设计 乘法和除法结果存放的寄存器HI/LO放在WB.v中 增加了sfr.v，用于特殊寄存器的存储 增加了mul_div.v，用于处理乘法和除法。增加了mul.v用于处理乘法，增加了divu.v用于处理无符号除法，增加了divs.v用于处理有符号除法 修改了id_to_exe_data，添加了新信号：imm_zero_ext_en 修改了id_to_exe_data，扩充了alu_op的位宽，并将alu_op调整至id_to_exe_data的最高位，方便未来扩充指令
V4.0	Lab7 修改了alu_op的位宽 新增了两个bus：lw_bus、sw_bus，同时将mem_rd整合至lw_bus，将mem_we整合至sw_bus 扩大了id_to_exe_data lw_bus传递至MEM阶段结束，sw_bus传递至EXE阶段结束 修改了旁路，之前都是lw的旁路，这里将其扩充了lb、lbu、lh、lhu、lwl、lwr
V5.0	Lab8 (对应第7章任务一)：添加syscall例外支持 增加MTC0、MFC0、ERET指令 增加CP0寄存器Status、Cause、EPC 增加SYSCALL指令 新建SSR.v（即system registers），是ID.v的子模块 为ID、EXE、MEM、WB级增加了flush信号，用于将数据清零

Top顶层

接口信号

MYCPU_TOP.v（TOP）

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
resetn	1	I	复位信号，低电平同步复位
取指端访存接口
inst_sram_en	1	O	指令RAM使能信号，高电平有效
inst_sram_wen	4	O	指令RAM字节写使能信号，高电平有效
inst_sram_addr	32	O	指令RMA读写地址，字节寻址
inst_sram_wdata	32	O	指令RAM写数据
inst_sram_rdata	32	I	指令RAM读数据
数据端访存接口
data_sram_en	1	O	数据RAM使能信号，高电平有效
data_sram_wen	4	O	数据RAM字节写使能信号，高电平有效
data_sram_addr	32	O	数据RAM读写地址，字节寻址
data_sram_wdata	32	O	数据RAM写数据
data_sram_rdata	32	I	数据RAM读数据
debug信号，供验证平台使用
debug_wb_pc	32	O	写回级（多周期最后一级）的PC，需要myCPU里将PC一路传递到写回级
debug_wb_rf_wen	4	O	写回级写寄存器堆（regfiles）的写使能，为字节使能，如果myCPU写regfiles为单字节写使能，则将写使能扩展成4位即可
debug_wb_rf_wnum	5	O	写回级写regfiles的目的寄存器号
debug_wb_rf_wdata	32	O	写回级写regfiles的写数据

接口时序

略（MIPS经典五级流水线）

代码结构

MYCPU_TOP.v

|____IF.v

|____ID.v

|____RF.v（2个读端口，1个写端口）

|____SFR.v（1个读端口，2个写端口）

|____SSR.v

|____EXE.v

|____ALU.v

|____MUL_DIV.v（专门处理乘法和除法）

|____MUL.v

|____DIVU.v

|____DIVS.v

|____MEM.v

|____WB.v

|____MYCPU.h

DATA_RAM.v

IF.v（修改为IF_STAGE，因为会与关键词if冲突）

接口信号

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
resetn	1	I	复位信号，低电平同步复位
与TOP
inst_sram_en	1	O	RAM使能信号，高电平有效
inst_sram_wen	4	O	RAM字节写使能信号，高电平有效
inst_sram_addr	32	O	RMA读写地址，字节寻址
inst_sram_wdata	32	O	RAM写数据
inst_sram_rdata	32	I	RAM读数据
与ID
id_to_if_allowin	1	I	pipe allowin
if_to_id_vld	1	O	pipe valid
if_to_id_data	64	O	pipe data(instruction 32-bits, pc 32-bits)
jump_bus	33	I	branch instructions(enable 1bit，address 32-bits)

接口时序

ID.v

接口信号

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
resetn	1	I	复位信号，低电平同步复位
与IF
id_to_if_allowin	1	O	pipe allowin
if_to_id_vld	1	I	pipe valid
if_to_id_data	64	I	pipe data(instruction 32-bits, pc 32-bits)
jump_bus	33	O	branch instructions(enable 1bit，address 32-bits)
与EXE
id_flush	1	I	将id_data给清零
exe_front_flush	1	O	将exe_data给清零
id_flush	1	I	将id_data给清零
exe_to_id_allowin	1	I	pipe allowin
id_to_exe_vld	1	O	pipe valid
id_to_exe_data	164	O	{alu_op:21, shamt_is_shamt:1, imm_zero_ext_en:1, ins_R:1, ins_I:1, imm:16, mem_rd:1, mem_we:1, rf_we:1, rf_dst_addr:5, rt_data:32, rs_sfr_data_2:32, pc:32} {exe_ctr_op:1, alu_op:22, shamt_is_shamt:1, imm_zero_ext_en:1, ins_R:1, ins_I:1, imm:16, lwx_bus_less2:8, swx_bus:8, rf_we:4, rf_dst_addr:5, rt_data:32, rs_sfr_data_2:32, pc:32}
exe_bypass_bus	38	I	{exe_rf_we:1, exe_rf_dst_addr:5, exe_rf_data:32}
exe_to_id_sfr_bus	76	I	[75] exe_sfr_we1 [74:70] exe_sfr_w_addr1 [69:38] exe_sfr_data1 [37] exe_sfr_we2 [36:32] exe_sfr_w_addr2 [31:0] exe_sfr_data2
lwx_bus_less2 将其合并至id_to_exe_data中	10	O	lwx类总线： ins_lb: 1, ins_lbu: 1, ins_lh: 1, ins_lhu: 1, ins_lwl: 1, ins_lwr: 1, ins_lw: 1, rs_low2: 2 mem_rd: 1
swx_bus 将其合并至id_to_exe_data中	8	O	swx类总线： ins_sb: 1, ins_sh: 1, ins_swl: 1, ins_swr: 1, mem_we[3:0]: 4
mul_div_busy	1	I	正在进行乘法或除法运算
与MEM
mem_bypass_bus	38	I	{mem_rf_we:1, mem_rf_dst_addr:5, mem_rf_data:32}
与WB
wb_to_rf_bus	41	I	{rf_we:4, rf_addr:5, rf_data:32}
wb_exc_bus	48	I	详见：3.4节 pc:32 c0_op:4 c0_int:6 c0_excode:5 exc:1

接口信号（RF.v）

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
与ID内部信号
rf_r_addr1	5	I	RF读地址1
rf_r_data1	32	O	RF读数据1
rf_r_addr2	5	I	RF读地址2
rf_r_data2	32	O	RF读数据2
rf_wen1	4	I	RF写使能1
rf_w_addr1	5	I	RF写地址1
rf_w_data1	32	O	RF写数据1

接口信号（SFR）

当写入同一地址时，以sfr_we_1优先

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
resetn	1	I	复位信号，低电平同步复位
与ID内部信号
sfr_r_addr1	5	I	SFR读地址1
sfr_r_data1	32	O	SFR读数据1
sfr_we_1	1	I	SFR写使能1
sfr_w_addr1	5	I	SFR写地址1
sfr_w_data1	32	I	SFR写数据1
sfr_we_2	1	I	SFR写使能2
sfr_w_addr2	5	I	SFR写地址2
sfr_w_data2	32	I	SFR写数据2

接口信号（SSR）

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
resetn	1	I	复位信号，低电平同步复位
与ID内部信号
c0_op	4	I	3：保留着，先置为0 2：wb_bd：branch delay slot（本Lab8版本可以恒置为0） 1：wb_exc：由WB传回来的例外 0：syscall
c0_eret	1	I	eret
c0_int	6	I	中断
c0_excode	5	I	由WB传回来的excode
c0_wb_pc	32	I	由WB传回来的PC值
c0_we	1	I	SSR写使能（1：写，0：读）
c0_addr	8	I	SSR写/读地址 [7:5]：c0_sel [5:0]：c0_id
c0_wdata	32	I	SSR写数据
c0_rdata	32	O	SSR读数据

接口时序

电路设计

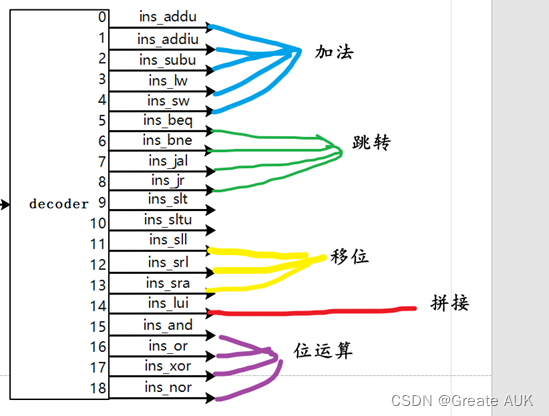

图3-4-1 译码电路分组（注：黄线少画了两条）

根据附录——MIPS指令。由于跳转指令不传递给EXE阶段，直接传递给IF阶段，且为纯组合逻辑输出，有可能成为关键路径，故对跳转指令单独处理。除了跳转指令外，涉及加法（减法归为加法）的指令如图3-4-1所示，即ins_addu、ins_addiu、ins_subu、ins_lw、ins_sw。

对于图3-4-1的拼接运算，可以当作移位运算执行。

EXE.v

接口信号

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
resetn	1	I	复位信号，低电平同步复位
与TOP(外接的DATA_RAM)
data_sram_en	1	O	数据RAM使能信号，高电平有效
data_sram_wen	4	O	数据RAM字节写使能信号，高电平有效（4个比特，应该代表32 = 4 bytes）
data_sram_addr	32	O	数据RAM读写地址，字节寻址
data_sram_wdata	32	O	数据RAM写数据
与ID
id_flush	1	O	将id_data给清零
exe_front_flush	1	I	将exe_data给清零
exe_to_id_allowin	1	O	pipe allowin
id_to_exe_vld	1	I	pipe valid
id_to_exe_data	164	I	{alu_op:21, shamt_is_shamt:1, imm_zero_ext_en:1, ins_R:1, ins_I:1, imm:16, mem_rd:1, mem_we:1, rf_we:1, rf_dst_addr:5, rt_data:32, rs_sfr_data_2:32, pc:32} {exe_ctr_op:1, alu_op:22, shamt_is_shamt:1, imm_zero_ext_en:1, ins_R:1, ins_I:1, imm:16, lwx_bus_less2:8, swx_bus:8, rf_we:4, rf_dst_addr:5, rt_data:32, rs_sfr_data_2:32, pc:32}
exe_bypass_bus	41	O	{exe_rf_we:4, exe_rf_dst_addr:5, exe_rf_data:32}
exe_to_id_sfr_bus	76	O	[75] exe_sfr_we1 [74:70] exe_sfr_w_addr1 [69:38] exe_sfr_data1 [37] exe_sfr_we2 [36:32] exe_sfr_w_addr2 [31:0] exe_sfr_data2
mul_div_busy	1	O	正在进行乘法或除法运算
lwx_bus 将其合并至id_to_exe_data中	10	I	lwx类总线： ins_lb: 1, ins_lbu: 1, ins_lh: 1, ins_lhu: 1, ins_lwl: 1, ins_lwr: 1, ins_lw: 1, rs_low2: 2 mem_rd: 1
swx_bus 将其合并至id_to_exe_data中	8	I	swx类总线： ins_sb: 1, ins_sh: 1, ins_swl: 1, ins_swr: 1, mem_we[3:0]: 4
与MEM
mem_front_flush	1	O	将mem_data给清零
exe_flush	1	I	将exe_data给清零
id_flush	1	O	将id_data给清零
mem_to_id_allowin	1	I	pipe allowin
exe_to_mem_vld	1	O	pipe valid
exe_to_mem_data	99	O	{mem_rd:1, rf_we:1, rf_dst_addr:5, pc:32(其实可以删掉pc，这里是debug显示用的，可以叫debug_pc), exe_result:32} {exe_exc_bus:16, lwx_bus: 10, rf_we:4, rf_dst_addr:5, pc:32(其实可以删掉pc，这里是debug显示用的，可以叫debug_pc), exe_result:32}
lwx_bus 将其合并至id_to_exe_data中	10	O	lwx类总线： ins_lb: 1, ins_lbu: 1, ins_lh: 1, ins_lhu: 1, ins_lwl: 1, ins_lwr: 1, ins_lw: 1, rs_low2: 2 mem_rd: 1
exe_exc_bus (归于exe_to_mem_data)	16	O	详见：3.4节 c0_op:4 c0_int:6 c0_excode:5 exc:1

接口信号（ALU.v）

暂时不需要时钟和复位，纯组合逻辑

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
resetn	1	I	复位信号，低电平同步复位
与ID内部信号
alu_shamt	6	I	ALU移位（R-指令的shamt部分）
alu_op	19	I	ALU操作（加、减、乘除、位运算）
alu_din1	32	I	ALU输入1
alu_din2	32	I	ALU输入2
alu_out	32	O	ALU输出
mul_div_busy	1	O	正在进行乘法或除法运算

接口信号（MUL_DIV.v）

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
resetn	1	I	复位信号，低电平同步复位
与ALU内部信号
alu_mult	1	I	有符号乘
alu_multu	1	I	无符号乘
alu_div	1	I	有符号除
alu_divu	1	I	无符号除
alu_mthi	1	I	将寄存器 rs 的值写入到 HI 寄存器中
alu_mtlo	1	I	将寄存器 rs 的值写入到LO寄存器中
alu_din1	32	I	ALU输入1
alu_din2	32	I	ALU输入2
exe_to_id_sfr_bus	76	O	[75] exe_sfr_we1 [74:70] exe_sfr_w_addr1 [69:38] exe_sfr_data1 [37] exe_sfr_we2 [36:32] exe_sfr_w_addr2 [31:0] exe_sfr_data2
mul_div_busy	1	O	正在进行乘法或除法运算

接口信号MUL.v

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
resetn	1	I	复位信号，低电平同步复位
与ALU内部信号
mul_din_vld	1	I	数据有效信号
mul_din1	33	I	乘数1
mul_din2	33	I	乘数2
mul_result_hi	32	O	乘法高32位
mul_result_lo	32	O	乘法低32位

接口信号DIVU.v

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
resetn	1	I	复位信号，低电平同步复位
与ALU内部信号
divu_din_vld	1	I	数据有效信号
divu_din1	33	I	被除数
divu_din2	33	I	除数
divu_hi	32	O	结果高32位
divu_lo	32	O	结果低32位

接口信号DIVS.v

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
resetn	1	I	复位信号，低电平同步复位
与ALU内部信号
divs_din_vld	1	I	数据有效信号
divs_din1	33	I	被除数
divs_din2	33	I	除数
divs_hi	32	O	结果高32位
divs_lo	32	O	结果低32位

接口时序

MEM.v

接口信号

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
resetn	1	I	复位信号，低电平同步复位
与TOP(外接的DATA_RAM)
data_sram_rdata	32	I	数据RAM读数据
与EXE
mem_front_flush	1	I	将mem_data给清零
exe_flush	1	O	将exe_data给清零
mem_to_exe_allowin	1	O	pipe allowin
exe_to_mem_vld	1	I	pipe valid
exe_to_mem_data	99	I	{mem_rd:1, rf_we:1, rf_dst_addr:5, pc:32(其实可以删掉pc，这里是debug显示用的，可以叫debug_pc), exe_result:32} {exe_exc_bus:16, lwx_bus: 10, rf_we:4, rf_dst_addr:5, pc:32(其实可以删掉pc，这里是debug显示用的，可以叫debug_pc), exe_result:32}
lwx_bus 将其合并至id_to_exe_data中	10	I	lwx类总线： ins_lb: 1, ins_lbu: 1, ins_lh: 1, ins_lhu: 1, ins_lwl: 1, ins_lwr: 1, ins_lw: 1, rs_low2: 2 mem_rd: 1
exe_exc_bus (归为exe_to_mem_data)	16	I	详见：3.4节 c0_op:4 c0_int:6 c0_excode:5 exc:1
与WB
mem_flush	1	I	将mem_data给清零
wb_front_flush	1	O	将wb_data给清零
wb_to_mem_allowin	1	I	pipe allowin
mem_to_wb_vld	1	O	pipe valid
mem_to_wb_data	89	O	{mem_exc_bus:16, rf_we:4, rf_dst_addr:5, mem_result:32, pc:32(其实可以删掉pc，这里是debug显示用的，可以叫debug_pc)}
mem_exc_bus (归为mem_to_wb_data)	16	O	详见：3.4节 c0_op:4 c0_int:6 c0_excode:5 exc:1
与ID
mem_bypass_bus	38	O	{mem_rf_we:4, mem_rf_dst_addr:5, mem_rf_data:32}
wb_exc_bus	16	O	详见：3.4节 c0_op:4 c0_int:6 c0_excode:5 exc:1

WB.v

接口信号

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
resetn	1	I	复位信号，低电平同步复位
与TOP
debug_wb_pc	32	O	写回级（多周期最后一级）的PC，需要myCPU里将PC一路传递到写回级（与原书保持一致）
debug_wb_rf_wen	4	O	写回级写寄存器堆（regfiles）的写使能，为字节使能，如果myCPU写regfiles为单字节写使能，则将写使能扩展成4位即可（与原书保持一致）
debug_wb_rf_wnum	5	O	写回级写regfiles的目的寄存器号（与原书保持一致）
debug_wb_rf_wdata	32	O	写回级写regfiles的写数据（与原书保持一致）
与MEM
mem_flush	1	O	将mem_data给清零
wb_front_flush	1	I	将wb_data给清零
wb_to_mem_allowin	1	O	pipe allowin
mem_to_wb_vld	1	I	pipe valid
mem_to_wb_data	89	I	{ mem_exc_bus:16, rf_we:4, rf_dst_addr:5, mem_result:32, pc:32(其实可以删掉pc，这里是debug显示用的，可以叫debug_pc)}
mem_exc_bus (归于mem_to_wb_data)	16	I	详见：3.4节 c0_op:4 c0_int:6 c0_excode:5 exc:1
与ID
wb_to_rf_bus	41	O	{rf_we:4, rf_addr:5, rf_data:32}
wb_exc_bus	48	O	详见：3.4节 pc:32 c0_op:4 c0_int:6 c0_excode:5 exc:1

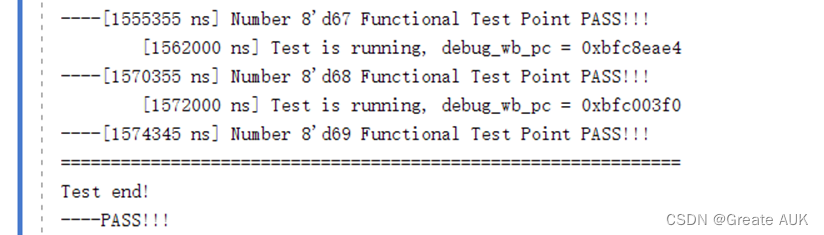

LAB8——完结

LAB8——后记

指令分析

mtc0/mfc0

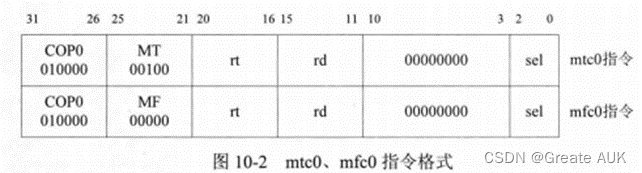

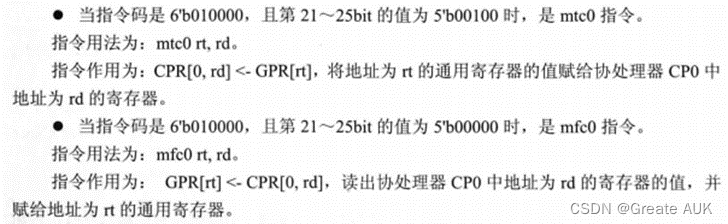

1. mtc0/mfc0（摘自：第10章 协处理器访问指令的实现_mfc0和mtc0-优快云博客）指令作用为：





   而《CPU设计实战》中这样写：

   CP0[rd,sel]GPR[rt]，所以这里rd应当是寄存器编号，sel是选择用的：



eret指令

1. ERET指令：需要完成两个动作：
   • 将CP0的EPC寄存器中存放的例外指令PC作为目标地址跳转过去
   • 将Status.EXL清0（这是为了将处理器的特权等级恢复到出现例外的时刻）

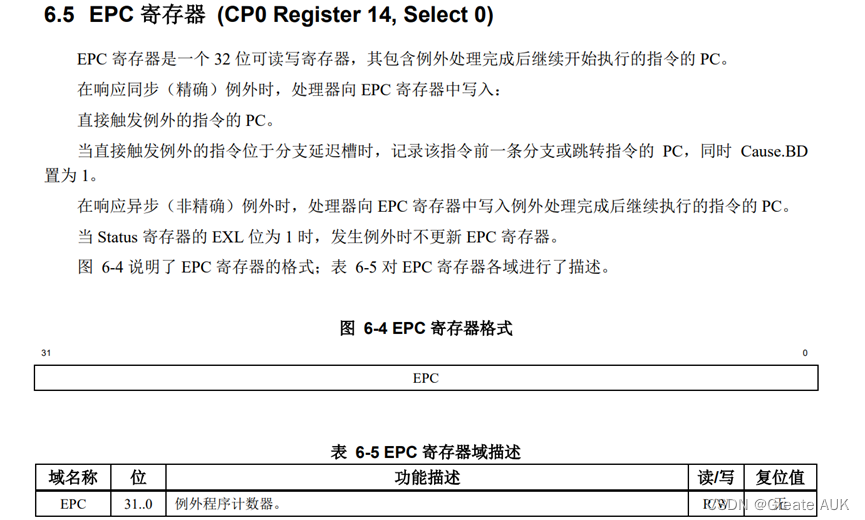

寄存器EPC

1. 寄存器EPC（R/W）：存放上一次发生例外指令的PC，没有复位值。



寄存器Cause

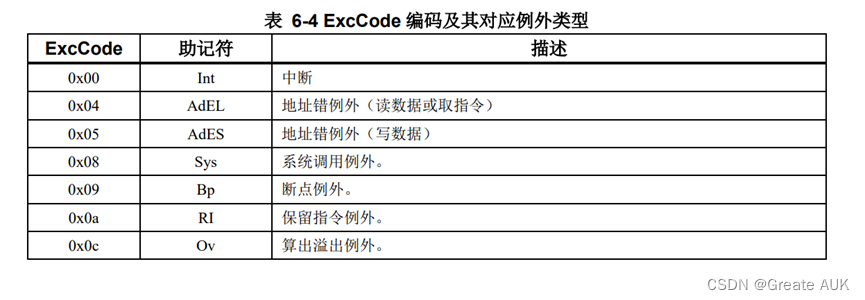

1. 寄存器Cause，内容如下：（是有复位值的）





寄存器Status

1. 寄存器Status，注意：部分有复位值，部分没有复位值：



Syscall指令

1. SYSCALL指令：《CPU设计实战》的指令中只有一句：“触发系统调用例外”。但是具体怎么执行呢？

   《CPU设计实战》中还有一句：“所有类型的例外在发生后都跳转到地址0xBFC00380处取指执行”

流水线

原书P172页，针对“精确例外”的流水线分析

1. 发生例外前已结束的指令、发生在例外后的指令都不用考虑

   1. 发生例外时，仍在流水线中的指令怎么处理呢：这里介绍一种常用的设计思路：例外发生的判断逻辑分布在各流水线，靠近与之相关的数据通路；发现例外信息附着在指令上沿流水线一路携带下去，直到写回级才真正报出例外，此时才会根据所携带的例外信息更新PC置为例外入口地址。当然，报出例外的流水级不一定要设定为写回级，设定在执行级可访存级也可以，这样还会减少设计负担。但是要注意：选择报出例外的流水级的原则是：在该级之后的流水级不能产生新的例外（比如报出例外的流水级设定为执行级，则要求访存级和写回级不能产生或标记上新的例外），否则就违反了精确例外的要求。

      原书在访回级判断例外的原因是，原书认为在访回级时，其前的指令都已经执行完了，可以“精确”地判断出例外。但是本人所设计乘、除法器是多周期的，如果在访回级判断出了例外，但是执行级还在执行之前的乘/除法指令，怎么办呢，这不符合“精确例外”的要求啊。

      首先例外最早可以ID阶段检测出来（如syscall指令），最晚可以在EXE阶段检测出来（如加/减溢出等指令）。因此最晚在EXE阶段检测出来后，下一条指令直接清空，禁止后续指令的执行，同时然后向后传递例外：EXE到MEM到WB，当传递到WB阶段时才向外报出例外。但是在EXE阶段需要增加一判断：判断上一条指令（这里专指多周期的乘、除指令）是否马上执行完毕（即在例外传递至WB前执行完毕，即乘除法指令在3个周期以内可以执行完毕），若可在3个周期内执行完毕，才允许EXE到MEM传递例外。

      1. 简单地讲，在EXE阶段检测出来例外后，先不外向发出例外，而是逐级传递例外：EXE到MEM到WB，在逐级传递的同时通过这3个阶段的缓存的例外信息，去阻止下一条指令的执行。最终在WB阶段对外发出例外。

例外的检测

1. 我是打算在EXE阶段首次检测出例外，然后在WB阶段对外发出例外。但是像bne、jal等指令，在ID阶段就执行完毕了，所以考虑下面这样一种情况：

   第一条指令：addu（有溢出）

   第二条指令：jal

   那么在addu执行到EXE阶段时，首次检测出例外，而jal此时处于ID阶段，并且将要跳转。此时不受影响，而是将exe_pc保存至EPC，并将allowin置为0

例外的设计

1. 如果出现例外（比如整数溢出），则当前级禁止allowin，同时将该禁止随流水线逐级向后传，传至WB_ff1后，对外发出。

旁路回顾

1. 在旁路设计之前，我是想尽可能复用之前设计的旁路的。然后我发现一个问题：

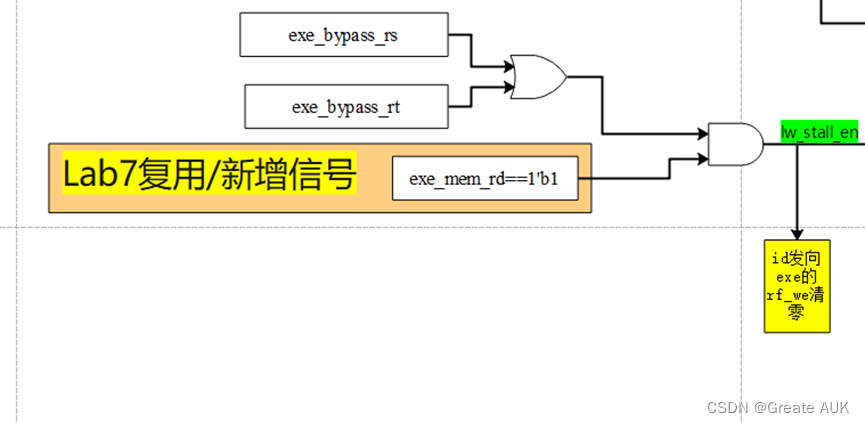

   只要检测到lw要写的rt地址，与当前的ins_rt相同，则执行lw_stall_en。即检测到在EXE阶段lw要写ins_rt这个地址，同时有指令要读ins_rt这个地址（R型指令要读ins_rt这个地址），则执行lw_stall_en。

   但是这忽略了一种情况：即检测到在EXE阶段lw要写ins_rt这个地址，同时有指令不写ins_rt这个地址（J型指令、I型指令不写ins_rt地址）。这时是不需要进行stall的

   但是本人设计的是只要检测到在EXE阶段lw要写ins_rt这个地址，同时与当前指令的ins_rt地址，则使能lw_stall_en，因此这是不合理的，没必要的，平白增加了许多stall.

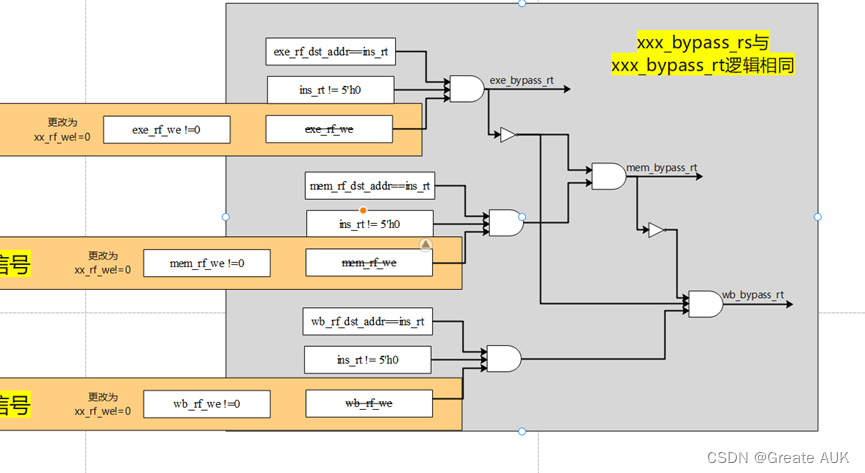

   1. 因此，需要对lw_stall_en的设计加上新的限定，即

• 修改exe/mem/wb_rt_bypass：加上限定条件：R型指令或I型指令（因为像bne/beq这样的I型指令，虽说是I型，但是需要同时读出rs_data和rt_data）
• 修改exe/mem/wb_rs_bypass：加上限定条件： R型指令或I型指令
  1. 但是本次修改不再修改Lab6，而是归于Lab8，为此本人创建了一个分支：“Lab7_bypass”这个bypass，针对该情况进行了探讨，但是发现一个问题：就是J型指令只有ins_jal和ins_j，其他指令都是R型指令和I型指令。没必要为这两条指令专门添加MUX，没必要，完全没必要。

旁路设计

1. mtc0/mfc0与Lab6的指令：mflo/mfhi/mtlo/mthi挺像的，在Lab6中是有关于LO/HI这两个寄存器的旁路的。但是不需要设置与mtc0/mfc0有关的旁路，因为LO/HI之所以会有旁路，是因为乘、除法指令需要执行，而mtc0/mfc0是不需要执行的，简单的讲，最紧张的情况如下：

• 第一条指令：mtc0

• 第二条指令：mfc0

  然而等mfc0执行到ID阶段的时候，mtc0已经将数据写到寄存器里了，故不会影响mfc0的读取，因此这里的“写后读”不需要旁路。

  1. 考虑下面这种情况：

• 第一条指令：lw

• 第二条指令：mtc0

  lw取出的数据恰恰是mtc0所需要，因此这里是需要旁路的，同理其他类似指令也是需要旁路的。

c0_op

1. 原本我是将ins_eret这条指令先添加至c0_op中进行传递的，但是我发现ins_eret直接在ID阶段使用就可以了，没必要传过去。遂将c0_eret从c0_op中剥离。
   1.

flush操作

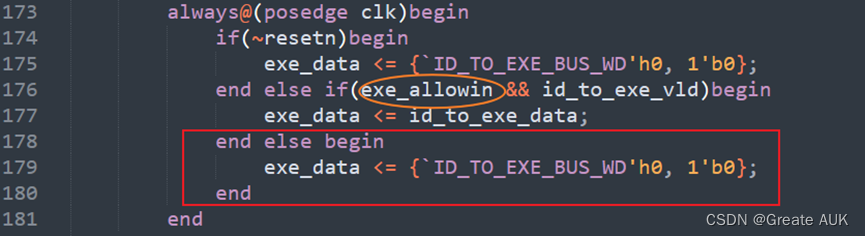

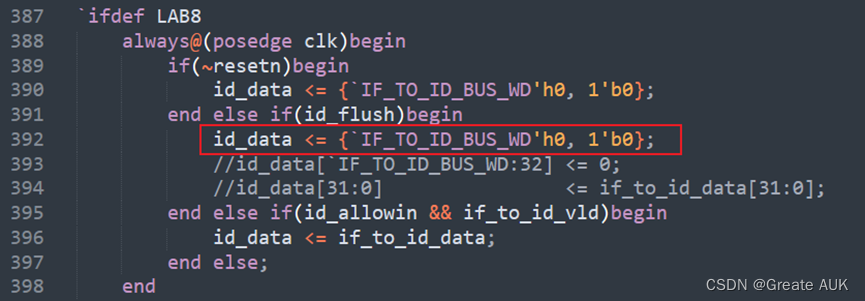

因为Lab8是需要将整个流水线给flush掉的，但是我意识到一个问题，就是如果我像Lab4一样，直接通过allowin为0时，将数据置0：

感觉是有问题的，因为如果我来个多发射，一条指令在等另一条指令执行完，那么这个时候我是需要exe_data能保持的，而不是清零，因此Lab4的设计对多发射是不友好的。故本次Lab8，我加了一个flush信号，通过各级的flush来将流水线中的数据清零。

LAB8——Debug

PC卡死

因为我不确定ins_syscall的跳转地址是不是21.1.6节中的0xBFC00380，故跑出了bug，然后去看了下ref的代码，确定就是跳转至0xBFC00380，于是修改如下：

mfc0报错

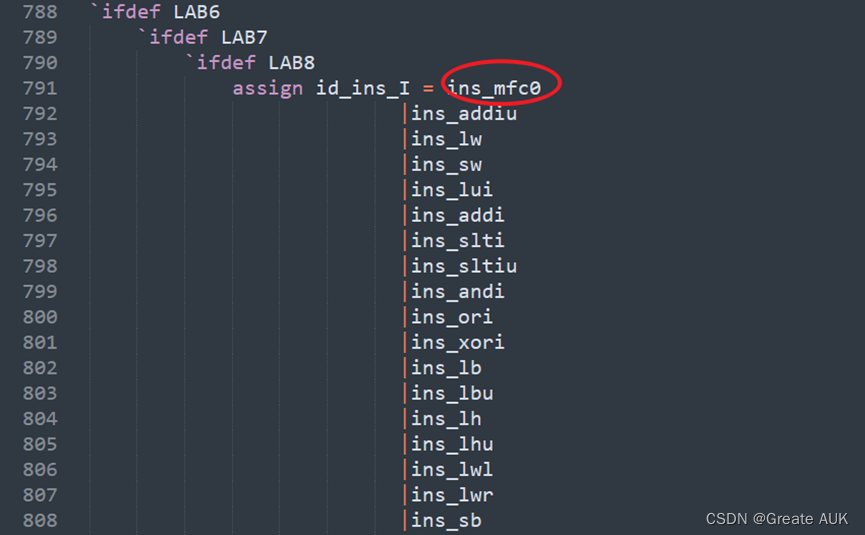

原来是忘了将mfc0添加进ins_I里面了，已添加如下：

然而还有错误：

原因是忘了处理“例外时将地址存入EPC”：

改为：

mfc0报错（2）

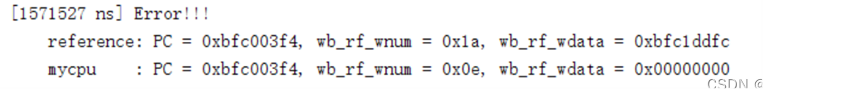

然而执行到mfc0时还是报错：

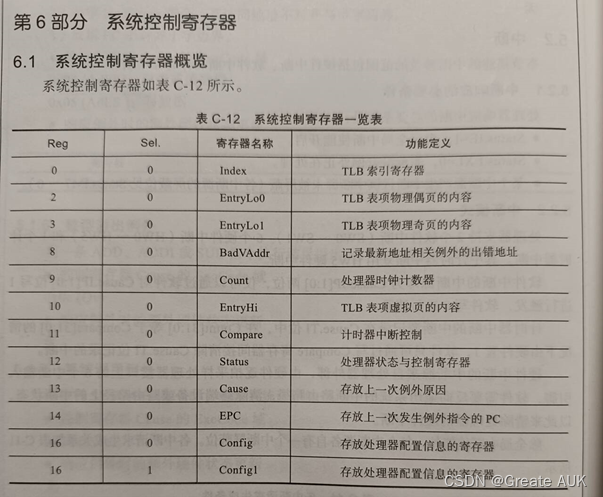

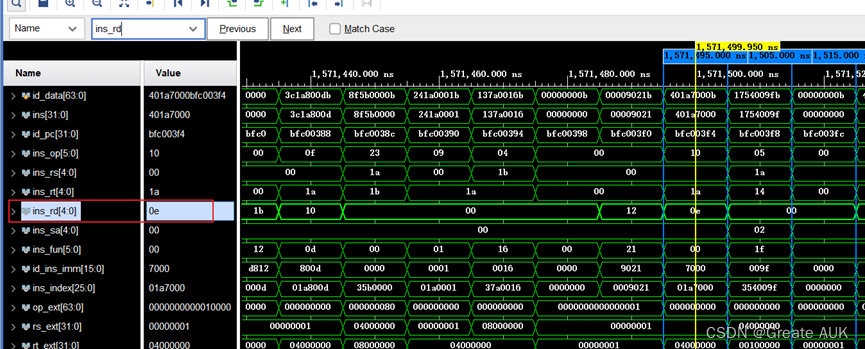

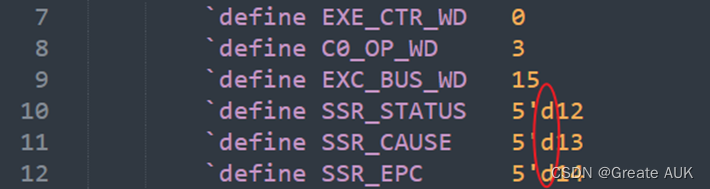

通过波形发现,ins_rd=0x0e，但是目前我只准备了3个寄存器：Status、Cause、EPC，没有一个地址是0x0e，也就是说这个读地址是有问题的，然后发现地址的进制写错了：

改为：

然而，我又想到一个问题，之前的旁路是有rs和rt寄存器的，因为之前的指令只会读rs和rt寄存器，因此发生“写后读”只会在这两个寄存器上产生。

但是这里的SSR.v的读地址和rd有关，应该也需要“写后读”的旁路，于是本人开始增加rd的旁路。（脑子抽风了，rd是读地址，不是读数据）

mfc0报错（3）

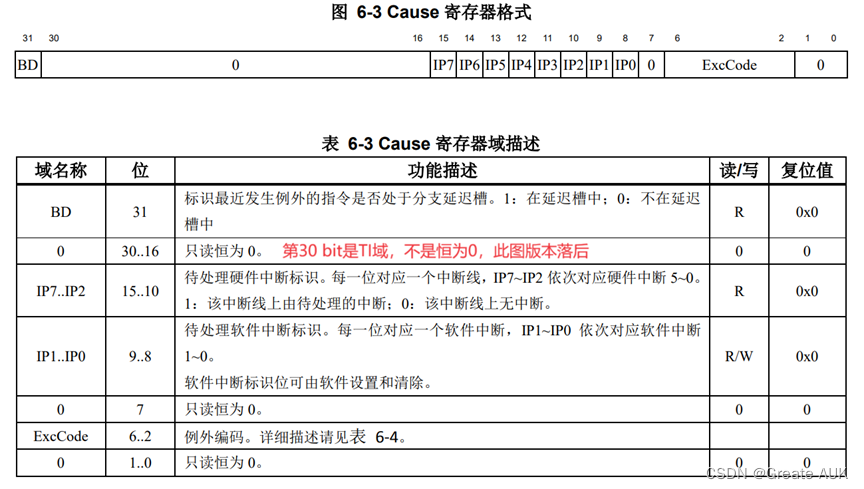

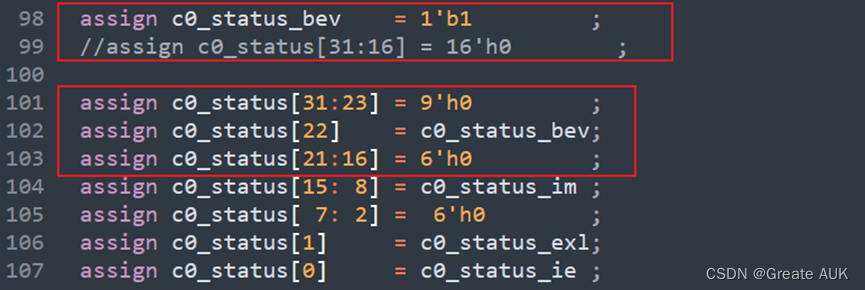

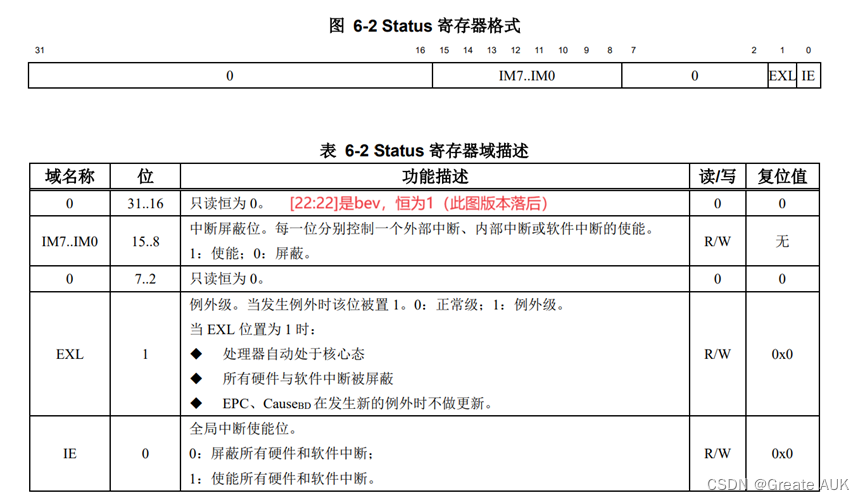

经排查，原来是21.1.5节中的图版本落后，没有bev：

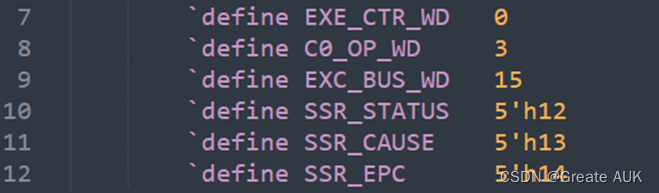

遂修改如下：

eret报错

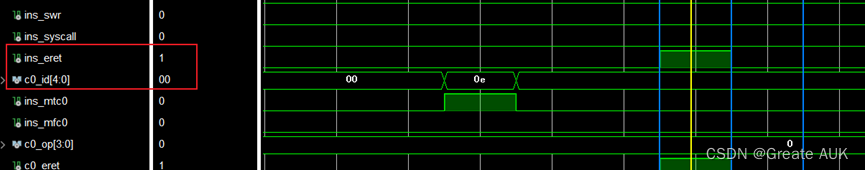

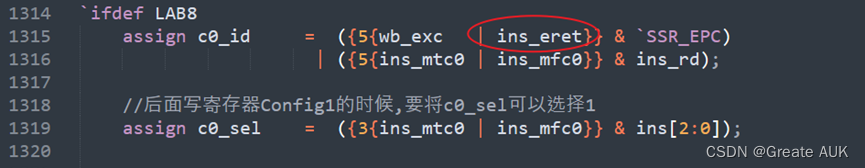

经排查，猜测是eret跳转地址的问题，发现ins_eret的时候，c0中的寄存器的id竟然不是EPC：

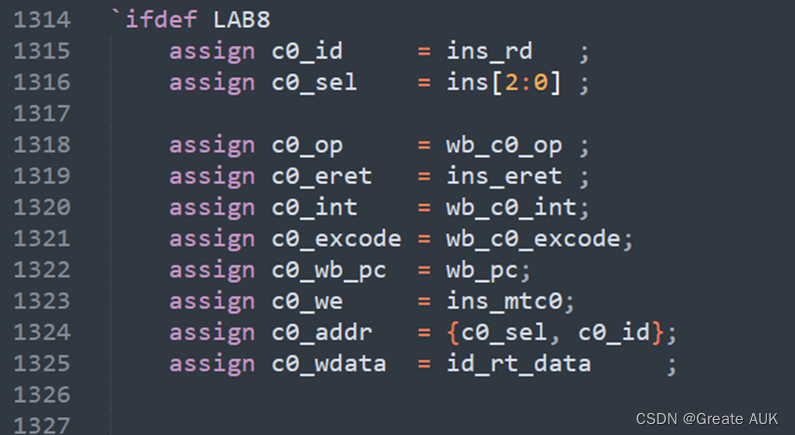

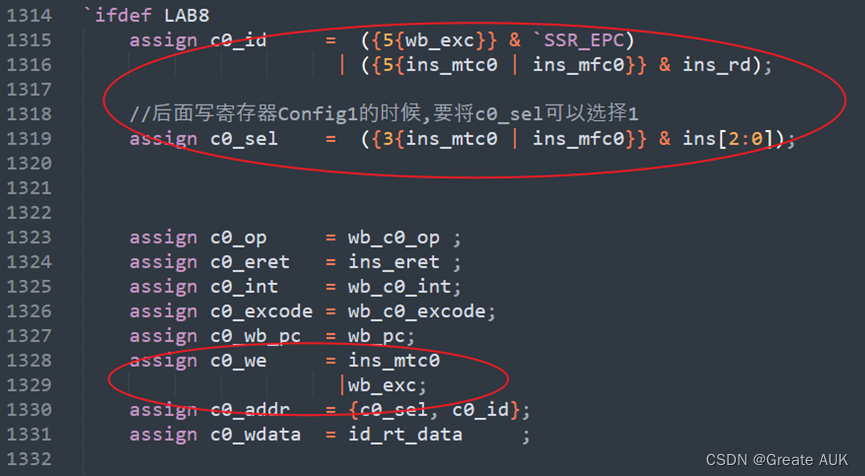

遂增加了ins_eret控制选项：

mfc0报错

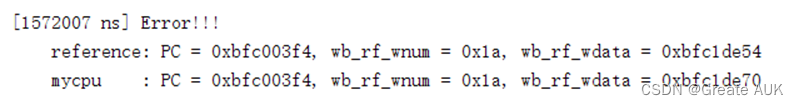

mfc0指令运行错误，该条指令是读取EPC寄存器，错误的原因是先前向EPC写的数据有错。经排查，前面若干个周期之前经过了一条这样的指令：

divsyscall

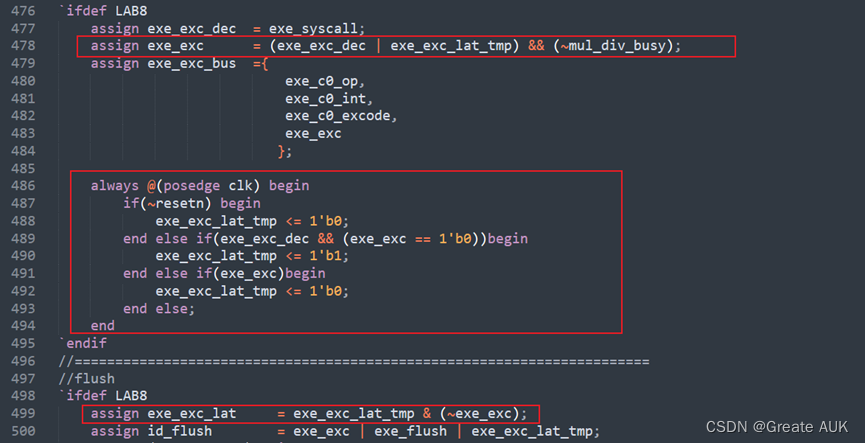

1. 具体的，当mul/div这种多周期指令后面遇到例外时，进行stall_en操作，即流水线阻塞。

   1. 由于这条指令，导致本人debug了一下午加一个晚上，最后被迫通过“凑时序”的方式干掉。

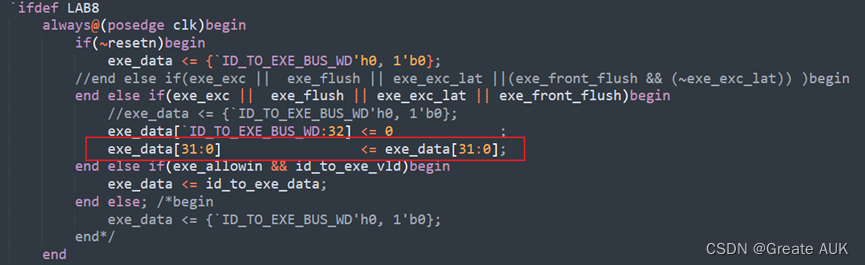

      1. 因为看不惯Lab4的流水线清零操作，本人设计添加了flush，通过flush进行各级的清零，但是发现清零后各级的PC最终全清零的，导致最终写到EPC的寄存器全零，于是本人决定使用对PC进行保存：

         EXE阶段：

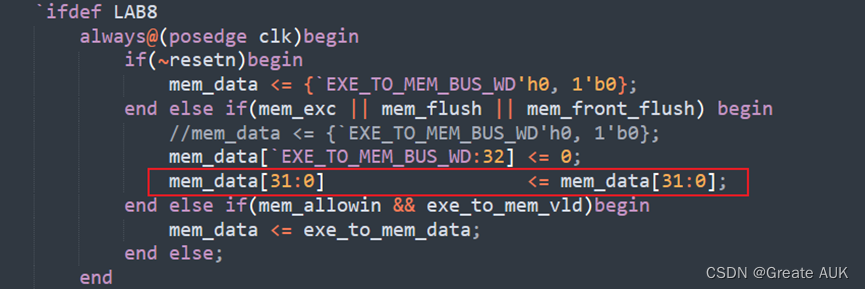

         MEM阶段：



         但是只将EXE、MEM阶段给保存了PC值（即数据的低32 bits），但是WB阶段则不需要保存，因为wb_exc传至WB阶段后，下一周期IF就会跳转至中断入口地址0xBFC00380，因此不需要对WB阶段的PC进行保留。另一方面，因为在进行多周期操作的时候，在EXE阶段通过else if(exe_exc || exe_flush || exe_exc_lat || exe_front_flush)来对数据进行flush操作时，已经将pc锁住（这里的锁住是指在mul/div进行多周期操作的时候锁住PC），因此ID的PC无用，不需要将ID的PC锁住，于是ID阶段的flush是直接全部清零：

         ID阶段：

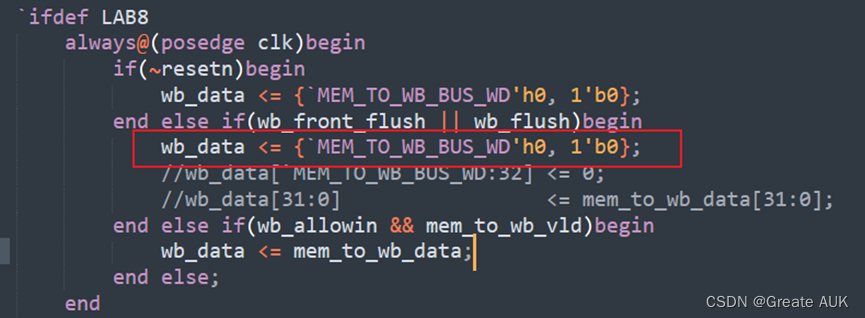

         WB阶段：



         1. 另一方面，在执行mul/div操作期间已经检测到ins_syscall，但是不可将例外报出，需要等mul/div执行完毕后才报出，故在EXE阶段，在mul_div_busy的时候，不可将EXE阶段的例外信号（exe_exc）传递给MEM阶段。本人在EXE阶段通过exe_exc_lat_tmp、exe_exc_lat这两个信号用来控制这种情况，当mul_div_busy为低时，再将exe_exc拉高，另外，因为本人是在EXE阶段检测判断出所有例外，故有一信号exe_exc_dec，该信号在Lab8只有exe_syscall一个输入，后面可以“或”上其他例外，即：



         2. 总之，可以看到各个阶段的处理都是不同的，其中EXE阶段的处理最复杂，所以本阶段是“凑了时序”的。分析凑时序的原因：一方面是因为对Lab4的清零进行修改，改为flush操作，而我又不想新增一个专为例外而设置的“新flush”信号，所以控制信号变了复杂。另一方面，在设计之处就没考虑到“mul/div到syscall”这种操作，对“Lab8”的例外不是很熟悉，想着先搓出来一个可以用的Lab8，看看“例外”是不是我理解的“例外”，搓好后，又不想推翻之前所设计的然后重新设计，遂“凑了时序”。
