Allegro快捷键设置01-PCB环境

立题简介:

内容:简单介绍Allegro绘制的PCB环境下的快捷键;

来源:实际使用得出;

作用:对Allegro绘制PCB快捷键进行介绍;

PCB环境:Cadence 16.6;

立题详解:

对“allegro”板而言,其在PCB环境下,与pads、dxp相比,其快捷键与常规应用差别巨大,初次接触的新手很难适应,即便是老手,很多也是自成一套快捷键;原因很简单,allegro在pcb下的快捷键不全,且其功能太多,根本无从设置出完全符合大众口味的快捷键,对pcb举例截图如下所示:

Allegro快捷键设置01-PCB环境

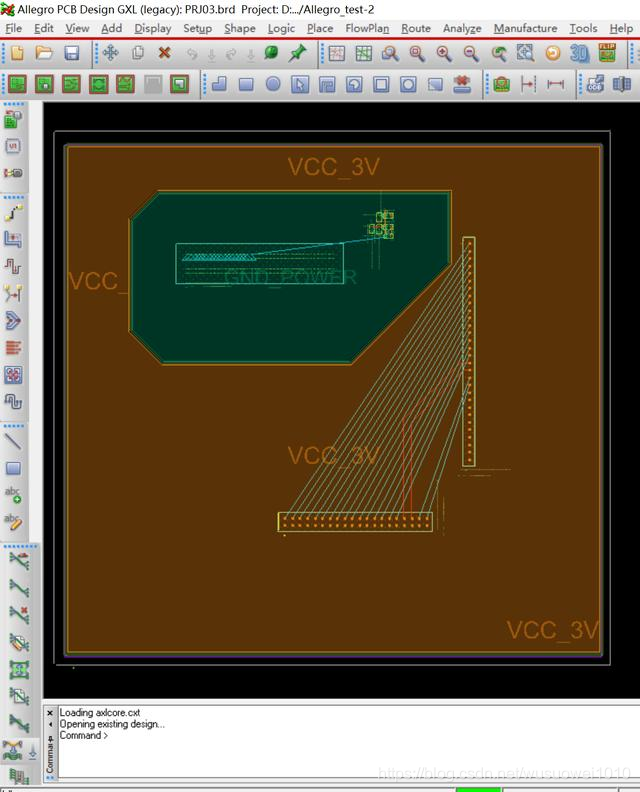

图1 allegro举例pcb

在其上侧及左侧所对应图标,均为绘制pcb所需的常用操作;相对常规操作而言,键盘所对应字母的按键数目只有26个,远无法满足所有快捷键的需求,使用组合键,有时又欠缺方便之处,通过对比按键所处位置及使用allegro的一些小结,将所用的快捷键绘制成excel表整理出来;

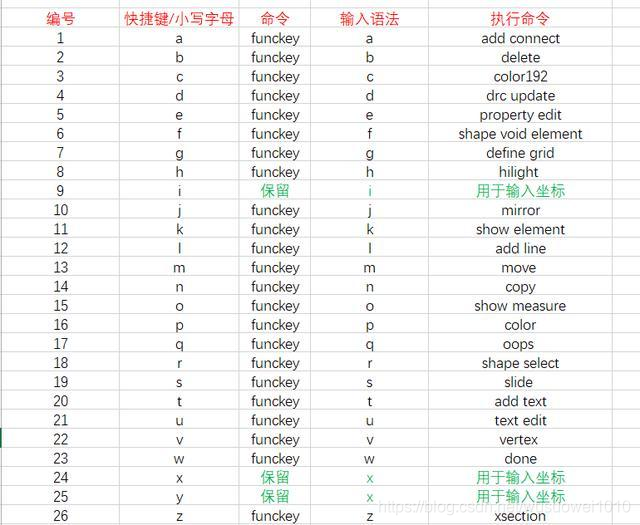

本次列举"26个小写字母的设置",注意:可根据个人习惯修改,这种高自由度,也是Allegro的优势之一;如下图所示:

Allegro快捷键设置01-PCB环境
