合理减少工程问题沟通-allegro 17.2 新功能

Allegro17.2通过集成的DFX检查功能,提供了强大的设计验证,包括2000条设计规则检查、整板阻抗分析和耦合情况分析,极大提升了PCB设计效率和一次性成功率。新版改进了DFX检查功能,简化了背钻设置,实现了自动化生产加工问题检查,减少了人工检查工作量。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

良好的设计以加工工艺为基本原则,优先保证产品的可靠性。可靠性的实现基于对生产工艺的理解和判断,allegro 17.2在DFX检查方面可以给工程师有力的保障。在大型的单板设计中实际应用效果都很突出,可以减少设计中的失误,确保设计过程的准确以及有效,极大的提高我们的信心,保证设计一次成功。

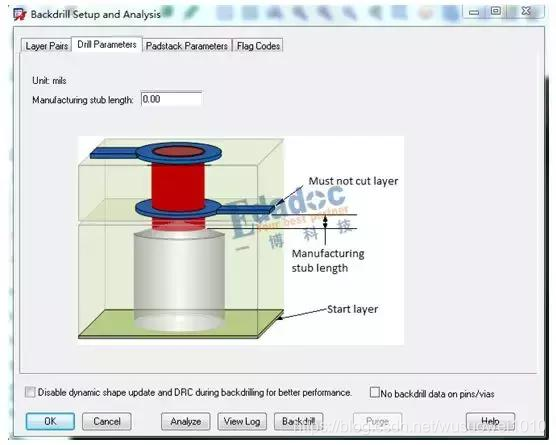

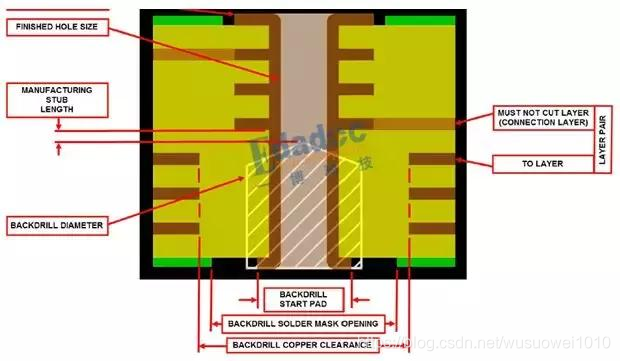

最新的allegro 17.2集成了布线细节自动检查,包括了多达2000条的设计细节规则和高速领域关键设计规则,同时还可以进行整板的阻抗检查及耦合情况分析,它还集成了DFM细节检查,这些功能将极大的减少EQ工程师检查PCB制程工艺方面的工作量,减少疏漏,提升PCB设计一次性通过的概率,极大提升了设计效率。例如:背钻优化,背钻会在需要钻的层上面直接加上扩大的禁布区,可以在封装里面进行背钻孔的设置,而且会把所有背钻种类列出来然后根据需要选择,使设置背钻更为简洁。如下图所示,背钻会像钻孔的一样,生成可视化的图形,便于检查,同时可以自己自定义参数。

合理减少工程问题沟通-allegro 17.2 新功能
合理减少工程问题沟通-allegro 17.2 新功能

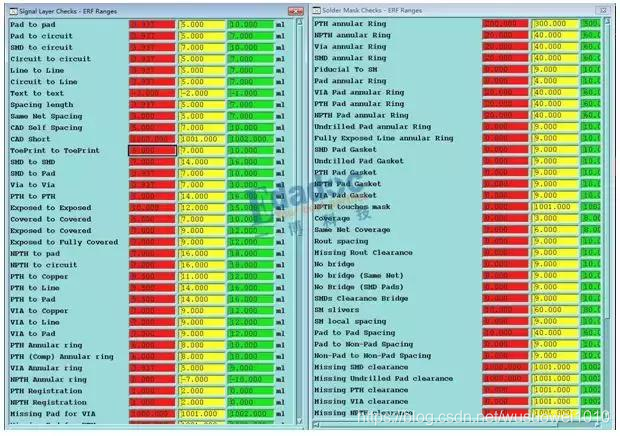

而allegro17.2版本最大改善之一是再次修改完善DFX检查功能,使可加工性检查更加方便,将低级的生产加工问题进行提前规避。以往layout设计对于下述检查项更多是依靠人工检查或者valor检查,将带有完整信息的修改意见回传给设计工程师进行整改,双方都需要时间响应。

合理减少工程问题沟通-allegro 17.2 新功能

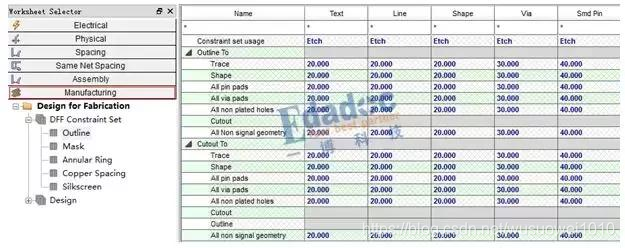

但是在最新的17.2版本,加工工艺问题也可以像阻抗间距一样设置规则来检查。在规则管理器中,新增加Manufacturing层可设置规则约束如下所示:

合理减少工程问题沟通-allegro 17.2 新功能
outline规则设置

copper spacing

合理减少工程问题沟通-allegro 17.2 新功能

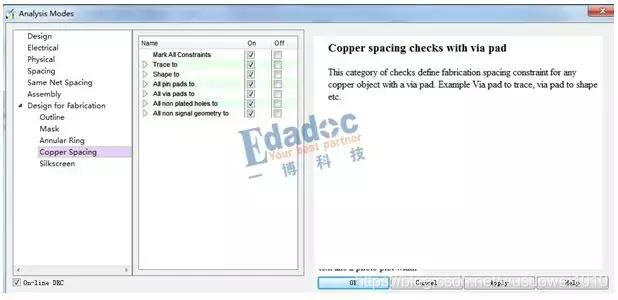

DRC开关

由于设置规则细节和步骤较多,详细的设置DFX规则可根据17.2的help文档设置。

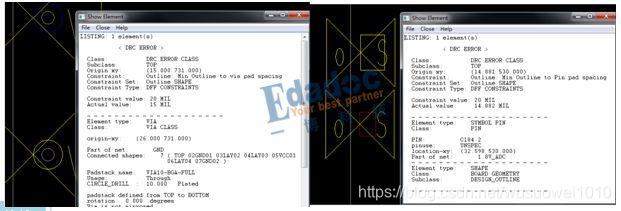

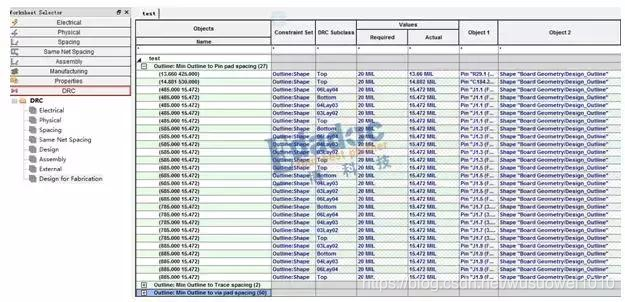

当我们的DFX规则设置完成之后。软件会对违反规则部分进行DRC警示,而且对于不同类型的DRC进行分类整理;同时可通过相应坐标找到相应问题点,对DRC进行可视化审核标记,如下所示:

合理减少工程问题沟通-allegro 17.2 新功能
DRC分类

合理减少工程问题沟通-allegro 17.2 新功能
DRC展示

同时设置好的DFX规则是支持导入/导出,可设置好万能模板走天下。

总结:理想情况下,设计最好能完全避免DFX问题。但是真实的设计条件下,DFX问题一定是存在的。由于不是所有的DFX都会产生致命问题,所以对检查结果要进行分析和判断,在设计中对成本、性能 、时间等做一个最佳的权衡。
