USB如何布局走线

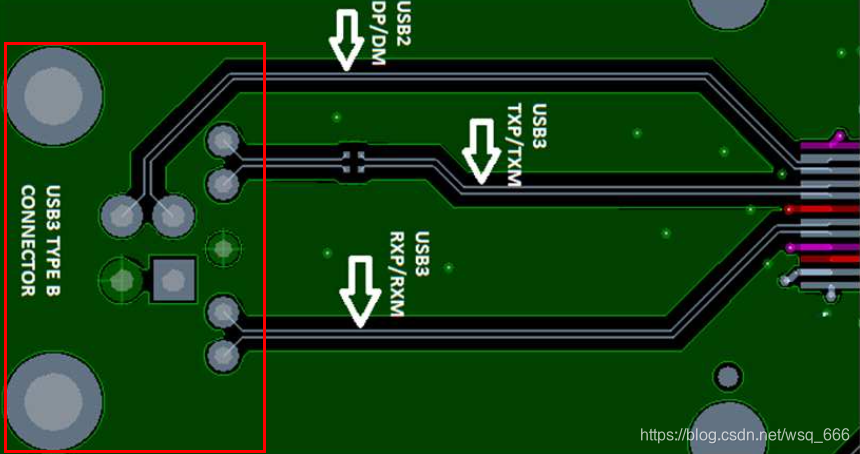

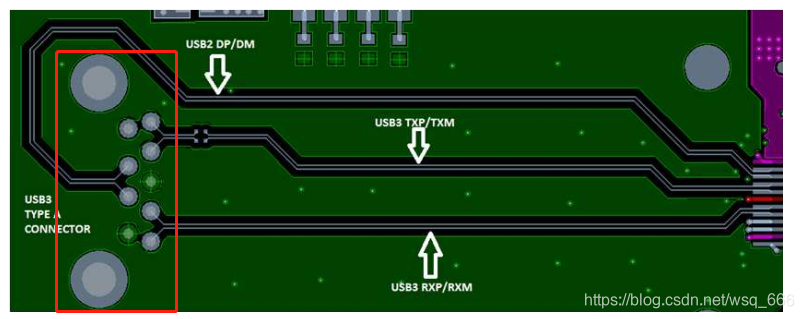

1.先上图,USB分为2.0和3.0
在这里插入图片描述

在这里插入图片描述
2.USB布局走线需要注意的地方
静电防护、阻抗匹配,同组等长

### USB电路走线设计规范与布局注意事项 USB电路走线的设计需要严格遵循差分信号的规则,以确保数据传输的稳定性。以下是针对USB电路走线的一些关键设计规范和注意事项: #### 1. 差分信号线的匹配阻抗 USB协议通过两根差分信号线(D+ 和 D-)传输数字信号。为了保持信号完整性并减少串扰,这两条线路必须具有精确的匹配阻抗[^1]。通常情况下,USB2.0 的差分对阻抗应设置为90Ω±10%。 #### 2. 迹线长度控制 差分对之间的迹线长度差异应当尽可能小,理想情况是完全相等。这有助于维持信号的时间同步性和一致性,从而降低抖动效应。 #### 3. 地平面规划 依据地线回路规则,信号线及其返回路径所形成的环面积应尽量减小,这样可以显著降低电磁辐射和外部干扰的影响[^4]。因此,在PCB设计过程中,推荐使用完整的地平面作为参考层,并避免在差分对下方切割地平面。 #### 4. 关键节点测试要求 除了严格的布线规范外,还需要关注实际应用中的性能表现。例如,近端发射机测试侧重于评估源端发出信号的质量,而远端接收机测试则验证经过一定距离后的信号状态。显然,近端信号强度需求高于远端[^3]。 #### 5. 综合考量整体设计方案 尽管按照既定标准完成初始布线很重要,但这并不足以保障最终产品的可靠性。每一个新开发的产品都需要经历详尽的功能性检测阶段,特别是那些涉及高频操作的部分[^2]。只有当所有的潜在隐患都被识别出来之后,才能真正实现预期目标。 ```python # 示例代码展示如何计算两条平行导体间的电感量L (单位:nH/mm),适用于初步估算USB差分管脚间影响。 def calculate_inductance(width, height, distance): """ 宽度width(mils), 高度height(mils), 中心间距distance(mils) 返回值为每毫米长度上的互感系数(nH/mm). """ from math import log ratio = float(distance)/float(height) if ratio >= 1 and width <= distance: L = 0.00508 * ((log(2*ratio/(1+(width/distance))) + 1/2)*ratio - sqrt(ratio**2 -1)) return round(L*1e3, 2) # 单位转换至nH/mm else: raise ValueError("参数不符合条件") print(calculate_inductance(5, 2, 7)) ``` 上述函数可用于粗略估计两个矩形金属片之间产生的寄生电感效应对USB差分对可能造成的负面影响。
