ccs 属性设置可以生成hex文件，hex是标准的16进制格式，包含数据起始标志、数据长度、数据地址、数据类型、数据内容

和校验和，下边是用vs 对hex文件进行读取和解析，得到地址和内容。

include"stdio.h"
 #include"MCU_header.h"
/*

void writeExcel(void) {

	FILE *fp = NULL;
	float t;
	char ch;

	fp = fopen("F:\\CCSIntel.hex", "r");
	for (int i = 0; i < 3; i++) {
		printf("please input:");
		scanf("%f %c", &t, &ch);
		fprintf(fp, "%f\t%c\n", t, ch);
	}
	fclose(fp);

}

int main()
{


	return 0;
}

CCSIntel.h*/
void CharToData(char Inchar[], int length, int outData[]);
main()
{

	Uint8 s1[300] = { 0 };
	int outData[300] = {0};
	int32 baseAddress=0;
	int16 i = 0;
	FILE *fp;
	fp = fopen("F:\\CCSIntel.hex", "r");
	for (i = 0; i < 300; i++)  //大写数字比数字大48
	{                          //字母
		//首先读取字符串
		fscanf(fp, "%s", s1);  //遇到回车自动停止输出 并且切换到下一个
	 	printf("%s\n", s1);
		// 然后把数组转换为数字
		//对字符串进行判断执行
		int16 i,sLength;
		for (i=0;s1[i]!='\0';i++)
		{ 		}
		sLength = i;

		CharToData(s1,sLength,outData);




		if (outData[0] != 58)
		{
			return 0;
		}
		else
		{
			//数据长度
			int16 dataLength;
			dataLength = outData[1] * 16 + outData[2];
			if (dataLength == 0)
			{
				break;
			}
			printf("数据长度：0x%x\n", dataLength);
			//数据地址
			int32 dataAdrress,Address;
			dataAdrress = outData[3] * 4096 + outData[4] * 256 + outData[5] * 16 + outData[6];
			Address = (baseAddress << 16) + dataAdrress;//z在printf中运算出错
			printf("数据地址：0x%x\n", ((baseAddress << 16) + dataAdrress));
				//数据类型
			int16 dataType;
			dataType = outData[7] * 16 + outData[8];
			printf("数据类型：0x%x\n", dataType);
			if (dataType==0x04)
			{
				baseAddress = outData[9] * 4096 + outData[10]* 256 + outData[11] * 16 + outData[12];
			}
			//数据内容

			//数据校验和
			int16 checkSum;
			checkSum = outData[8 + 2 * dataLength + 1] * 16 + outData[8 + 2 * dataLength + 2];
			printf("数据校验和：0x%x\n", checkSum);

		}
	}
	fclose(fp);


	system("pause");


}

//
void CharToData(char Inchar[], int length,int outData[])
{

	int i;

	for (i = 0; i < length; i++)
	{
		if (Inchar[i] == ':')
		{
			outData[i] = 58;
		}else if(Inchar[i] <58)
		{
			outData[i] = Inchar[i]-48;
		}
		else if (Inchar[i] < 71)
		{
			outData[i] = Inchar[i] - 55;
		}else
		{
			printf("Error\n");
		}

	}

}

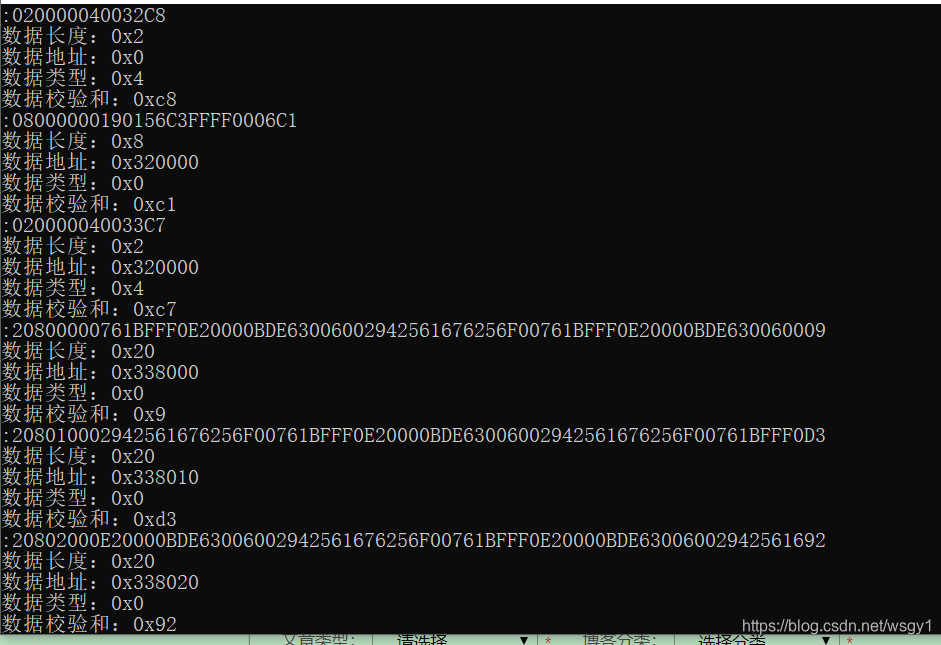

运行结果如下，可以实现正确解析并且程序结尾自动跳出
