如题：

AD 原理图 跟新编号，对于有多个part的部分，位置会变动解决方法：

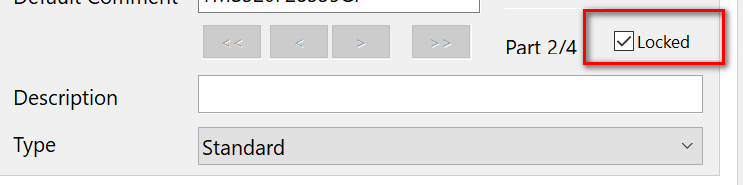

一个器件有若干个子器件（part），重新编号的时候，part名称会改变，造成原理图封装变化，位置移动。在属性中把Locked勾选中，即可.  实测可用AD15.1
