redis的bitmap在亿级项目中的应用

BitMap

1.bitmap的原理、用法。
2.bitmap的优势、限制。
3.bitmap空间、时间粗略计算方式。
4.bitmap的使用场景。
5.使用bitmap过程中可能会遇到的坑。
6.bitmap进阶用法(思考)。

什么是 BitMap

BitMap，即位图，其实也就是 byte 数组，用二进制表示，只有 0 和 1 两个数字。

如图所示：



重要 API

命令	含义
getbit key offset	对key所存储的字符串值，获取指定偏移量上的位（bit）
setbit key offset value	对key所存储的字符串值，设置或清除指定偏移量上的位（bit） 1. 返回值为该位在setbit之前的值 2. value只能取0或1 3. offset从0开始，即使原位图只能10位，offset可以取1000
bitcount key [start end]	获取位图指定范围中位值为1的个数 如果不指定start与end，则取所有
bitop op destKey key1 [key2...]	做多个BitMap的and（交集）、or（并集）、not（非）、xor（异或）操作并将结果保存在destKey中
bitpos key tartgetBit [start end]	计算位图指定范围第一个偏移量对应的的值等于targetBit的位置 1. 找不到返回-1 2. start与end没有设置，则取全部 3. targetBit只能取0或者1

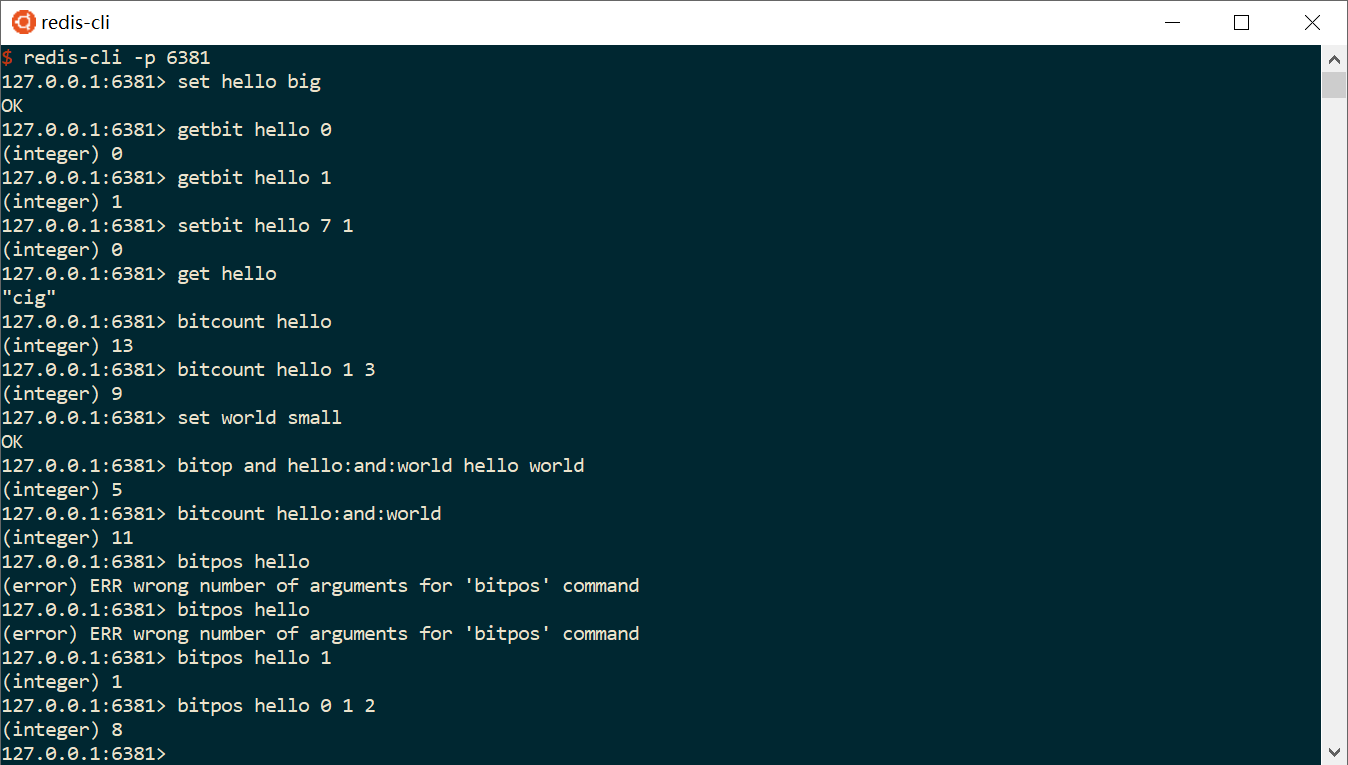

演示



应用场景

统计每日用户的登录数。每一位标识一个用户ID，当某个用户访问我们的网页或执行了某个操作，就在bitmap中把标识此用户的位设置为1。

这里做了一个 使用 set 和 BitMap 存储的对比。

场景1：1 亿用户，5千万独立

数据类型	每个 userid 占用空间	需要存储的用户量	全部内存量
set	32位（假设userid用的是整型，实际很多网站用的是长整型）	50,000,000	32位 * 50,000,000 = 200 MB
BitMap	1 位	100,000,000	1 位 * 100,000,000 = 12.5 MB

	一天	一个月	一年
set	200M	6G	72G
BitMap	12.5M	375M	4.5G

场景2：只有 10 万独立用户

数据类型	每个 userid 占用空间	需要存储的用户量	全部内存量
set	32位（假设userid用的是整型，实际很多网站用的是长整型）	1,000,000	32位 * 1,000,000 = 4 MB
BitMap	1 位	100,000,000	1 位 * 100,000,000 = 12.5 MB

通过上面的对比，我们可以看到，如果独立用户数量很多，使用 BitMap 明显更有优势，能节省大量的内存。但如果独立用户数量较少，还是建议使用 set 存储，BitMap 会产生多余的存储开销。

使用经验

1. type = string，BitMap 是 sting 类型，最大 512 MB。
2. 注意 setbit 时的偏移量，可能有较大耗时
3. 位图不是绝对好。



bitmap的原理、用法

原理

8bit = 1b = 0.001kb

bitmap就是通过最小的单位bit来进行0或者1的设置，表示某个元素对应的值或者状态。
一个bit的值，或者是0，或者是1；也就是说一个bit能存储的最多信息是2。

用法

setBit

说明：给一个指定key的值得第offset位 赋值为value。

参数：key offset value: bool or int (1 or 0)

返回值：LONG: 0 or 1

getBit

说明：返回一个指定key的二进制信息

参数：key offset

返回值：LONG

bitCount

说明：返回一个指定key中位的值为1的个数(是以byte为单位不是bit)

参数：key start offset

返回值：LONG

bitOp

说明：对不同的二进制存储数据进行位运算(AND、OR、NOT、XOR)

参数：operation destkey key [key …]

返回值：LONG

bitmap的优势、限制

优势

1.基于最小的单位bit进行存储，所以非常省空间。
2.设置时候时间复杂度O(1)、读取时候时间复杂度O(n)，操作是非常快的。
3.二进制数据的存储，进行相关计算的时候非常快。
4.方便扩容

限制

redis中bit映射被限制在512MB之内，所以最大是2^32位。建议每个key的位数都控制下，因为读取时候时间复杂度O(n)，越大的串读的时间花销越多。

bitmap空间、时间粗略计算方式

在一台2010MacBook Pro上，offset为232-1（分配512MB）需要～300ms，offset为230-1(分配128MB)需要～80ms，offset为228-1（分配32MB）需要～30ms，offset为226-1（分配8MB）需要8ms。<来自官方文档>

大概的空间占用计算公式是：($offset/8/1024/1024)MB

bitmap的使用场景

使用方式很多，根据不同的业务需求来，但是总的来说就两种，以用户为例子：

1.一种是某一用户的横向扩展，即此个key值中记录这当前用户的各种状态值，允许无限扩展(2^32内)

点评：这种用法基本上是很少用的，因为每个key携带uid信息，如果存储的key的空间大于value，从空间角度看有一定的优化空间，如果是记录长尾的则可以考虑。

2.一种是某一用户的纵向扩展，即每个key只记录当前业务属性的状态，每个uid当作bit位来记录信息(用户超过2^32内需要分片存储)

点评：基本上项目使用的场景都是基于这种方式的，按业务区分方便回收资源，key值就一个，将uid的存储转为了位的存储，十分巧妙的通过uid即可找到相应的值，主要存储量在value上，符合预期。


1.视频属性的无限延伸

需求分析：

一个拥有亿级数据量的短视频app，视频存在各种属性(是否加锁、是否特效等等)，需要做各种标记。

可能想到的解决方案：

1.存储在mysql中，肯定不行，一个是随着业务增长属性一直增加，并且存在有时间限制的属性，直接对数据库进行加减字段是非常不合理的做法。即使是存在一个字段中用json等压缩技术存储也存在读效率的问题，并且对于大几亿的数据来说，废弃的字段回收起来非常麻烦。

2.直接记录在redis中，根据业务属性＋uid为key来存储。读写效率角度没毛病，但是存储的角度来说key的数据量都大于value了，太耗费空间了。即使是用json等压缩技术来存储。也存在问题，解压需要时间，并且大几亿的数据回收也是难题。

设计方案：

使用redis的bitmap进行存储。
key由属性id＋视频分片id组成。value按照视频id对分片范围取模来决定偏移量offset。10亿视频一个属性约120m还是挺划算的。

伪代码：

function set($business_id , $media_id , $switch_status=1){
    $switch_status = $switch_status ? 1 : 0;
    $key = $this->_getKey($business_id, $media_id);
    $offset = $this->_getOffset($media_id);
    return $this->redis->setBit($key, $offse, $switch_status);
}

function get($business_id , $media_id){
    $key = $this->_getKey($business_id,$media_id);
    $offset = $this->_getOffset($media_id);
    return $this->redis->getBit($key , $offset);
}

function _getKey($business_id, $media_id){
        return 'm:'.$business_id.':'.intval($media_id/10000);
}

function _getOffset($media_id){
    return $media_id % 10000;
}


这样基本实现了属性的存储，后续增加新属性也只是business_id再增加一个值。

至于为什么分片呢？分片的粒度怎么衡量？

分片有两个原因：1.读取的时候时间复杂度是O(n)存储越长读取时间越多 2.bitmap有长度限制2^32。

分片粒度怎么衡量：1.如果主键id存在的断层那么请尽可能选择的粒度可以避开此段id范围，防止空间浪费，因为来一个00000…9999个0…01，那么因为存一个属性而存了全部的，就浪费了。2.分片粒度可参考某一单位时间的增长值来判断，这样也有利于预算占了多少空间，虽然空间不会占很多。

2.用户在线状态

需求分析：

需要对子项目提供一个接口，来提供某用户是否在线？

设计方案：

使用bitmap是一个节约空间效率又高的一种方法，只需要一个key，然后用户id为偏移量offset，如果在线就设置为1，不在线就设置为0，3亿用户只需要36MB的空间。

伪代码：

$status = 1;
$redis->setBit('online', $uid, $status);
$redis->getBit('online', $uid);

需要加上如例子1一样分片的方式。10亿真的太多了。10w分一片。

3.统计活跃用户

需求分析：

需要计算活跃用户的数据情况。

设计方案：

使用时间作为缓存的key，然后用户id为offset，如果当日活跃过就设置为1。之后通过bitOp进行二进制计算算出在某段时间内用户的活跃情况。

伪代码：

$status = 1;
$redis->setBit('active_20170708', $uid, $status);
$redis->setBit('active_20170709', $uid, $status);

$redis->bitOp('AND', 'active', 'active_20170708', 'active_20170709');

上亿用户需要加上如例子1一样分片的方式。几十万或者以下，可无需分片省的业务变复杂。

4.用户签到

需求分析：

用户需要进行签到，对于签到的数据需要进行分析与相应的运运营策略。

设计方案：

使用redis的bitmap,由于是长尾的记录，所以key主要由uid组成，设定一个初始时间，往后没加一天即对应value中的offset的位置。

伪代码：

$start_date = '20170708';
$end_date = '20170709';
$offset = floor((strtotime($start_date) - strtotime($end_date)) / 86400);
$redis->setBit('sign_123456', $offset, 1);

//算活跃天数
$redis->bitCount('sign_123456', 0, -1)

无需分片，一年365天，3亿用户约占300000000*365/8/1000/1000/1000=13.68g。存储成本是不是很低。

使用bitmap过程中可能会遇到的坑

1.bitcout的陷阱

如果你有仔细看前文的用法，会发现有这么一个备注“返回一个指定key中位的值为1的个数(是以byte为单位不是bit)”，这就是坑的所在。

有图有真相：

所以bitcount 0 0 那么就应该是第一个字节中1的数量的，注意是字节，第一个字节也就是1,2,3,4,5,6,7,8这八个位置上。

bitmap进阶用法(思考)



以下内容来自此文的笔记：http://www.infoq.com/cn/articles/the-secret-of-bitmap/

1.空间
redis的bitmap已经是最小单位的存储了，有没有办法对二进制存储的信息再进行压缩呢？进一步省空间？

答案是有的。
可以对记录的二进制数据进行压缩。常见的二进制压缩技术都是基于RLE（Run Length Encoding，详见http://en.wikipedia.org/wiki/Run-length_encoding）。

RLE编码很简单，比较适合有很多连续字符的数据，比如以下边的Bitmap为例：

可以编码为0,8,2,11,1,2,3,11

其意思是:第一位为0，连续有8个，接下来是2个1，11个0，1个1，2个0，3个1，最后是11个0（当然此处只是对RLE的基本原理解释，实际应用中的编码并不完全是这样的）。

可以预见，对于一个很大的Bitmap，如果里边的数据分布很稀疏（说明有很多大片连续的0），采用RLE编码后，占用的空间会比原始的Bitmap小很多。

2.时间

redis虽然是在内存操作，但是超过redis指定存储在内存的阀值之后，会被搞到磁盘中。要是进行大范围的计算还需要从磁盘中取出到内存在计算比较耗时，效率也不高，有没有办法尽可能内存中多放一些数据，缩短时间？

答案是有的。

基于第一点同时引入一些对齐的技术，可以让采用RLE编码的Bitmap不需要进行解压缩，就可以直接进行AND/OR/XOR等各类计算；因此采用这类压缩技术的Bitmap，加载到内存后还是以压缩的方式存在，从而可以保证计算时候的低内存消耗；而采用word（计算机的字长，64位系统就是64bit）对齐等技术又保证了对CPU资源的高效利用。因此采用这类压缩技术的Bitmap，保持了Bitmap数据结构最重要的一个特性，就是高效的针对每个bit的逻辑运算。

常见的压缩技术包括BBC（有专利保护,WAH（http://code.google.com/p/compressedbitset/）和EWAH(http://code.google.com/p/javaewah/)


扩展阅读

Bitmap的秘密
Redis内存压缩实战
Redis中bitmap的妙用
Redis中BitMap是如何储存的，以及PHP如何处理
使用redis的setbit和bitcount来进行区间统计的坑
