很早之前出了一篇关于CEC2005函数集的智能算法指标一键统计的文章，然而，该代码目前仍有很多不足。

比如：箱线图子图的大小不一致，很丑，根本没办法直接粘贴在论文中；

比如：添加或者删除对比算法很麻烦，对于小白来说，一不小心就会出错！

比如：没有将箱型图的白边去除；

比如：能不能再添加wilcoxon符号检验等功能。

比如：没有平均适应度收敛曲线绘制功能。

本期推文直接解决上面问题！教小白也会直接上手该工具，不仅可以一键复制精美的结果图，且可以直接获得各种统计结果的excel表格。

接下来展示一下相比于之前文章，代码升级了哪些东西。

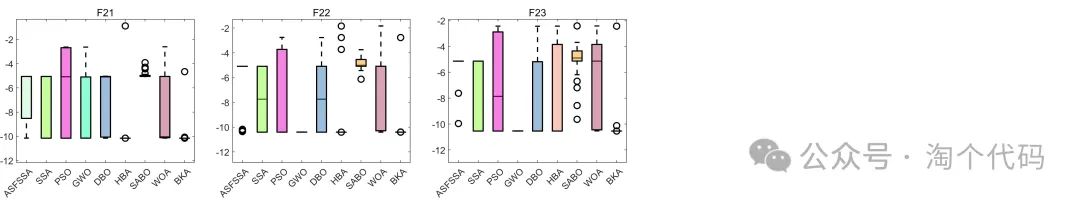

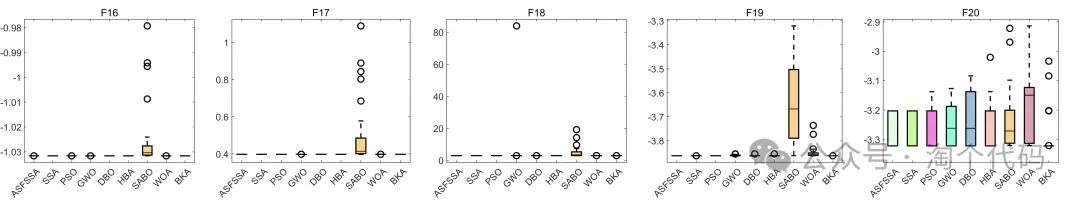

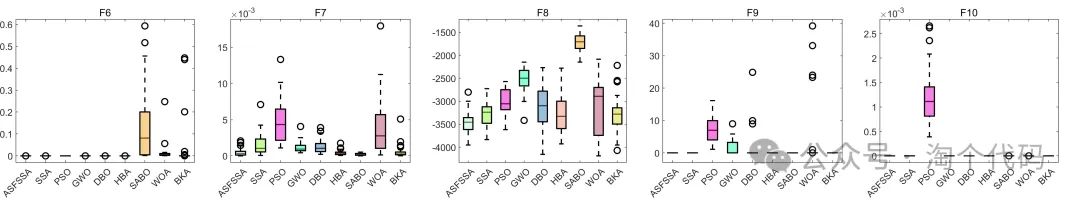

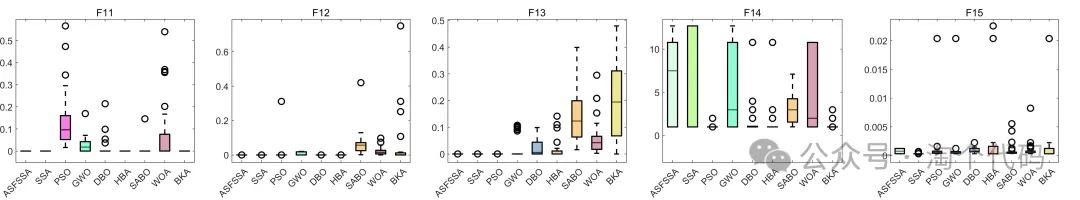

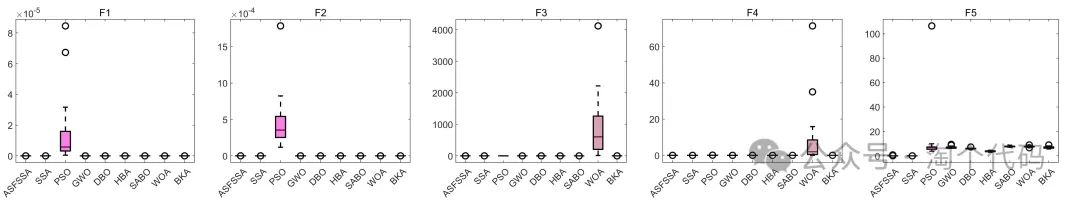

升级功能1：箱线图的子图大小调整一致，去除多余白边，并直接保存高清图到当前文件夹，示例如下：

声明！以上图片，作者未经过后期任何处理，纯粹是MATLAB自己跑出来的，大小，配色是不是非常标准！

代码跑完后，可以直接在当前目录生成高清的箱线图，方便一键粘贴到论文中！

升级功能2：任意增删对比算法

主函数代码如下，十分简单明了！注释详尽！只需要在这里添加或者删除你想要对比的算法，其他地方都不用动！这样真的很方便不会改代码的同学了！

clc
clear
close all
% 想添加或者删除算法的，就对下面的Algorithms进行增加或删除即可
% 每个算法的格式要固定，以蜣螂算法为例：
% [fMin , bestX, Convergence_curve ] = DBO(pop, M,c,d,dim,fobj  )
% 返回值的顺序必须依次为：最佳值，最佳值对应的位置，收敛曲线
% 输入值顺序必须依次为：种群个数，迭代次数，下限值，上限值，维度，问题函数
% 搜索公众号《淘个代码》，已将推荐的大部分智能优化算法改成如上格式，方便大家一遍比较！
Algorithms = {'ASFSSA','SSA','PSO','GWO','DBO','HBA','SABO','WOA','BKA'}; %一般将第一个算法设置为改进的算法，后面的都是一些原始基本的算法
%可以随意添加算法，或者减少算法个数！
addpath(genpath(pwd));
pop_size=30;   %种群数目
max_iter=300;   %迭代次数


runs = 30; %每个算法跑30次
box_pp = 1;  %可选1，或者0。当等于1，绘制箱型图，否则不绘制
Wilcoxon_rank_sum_test = 1;   %可选1，或者0。当等于1，计算Wilcoxon秩和检验，否则不计算
Wilcoxon_signed_rank_test= 1;   %可选1，或者0。当等于1，计算Wilcoxon符号检验，否则不计算
Average_fit_pp = 1; %画每个算法的平均适应度函数曲线
%% 调用函数进行统计
% 该函数可以实现绘制箱线图，并在当前文件夹生成高清图；
% 统计5种指标结果，直接保存为表格。
% 统计Wilcoxon秩和检验，直接保存为表格。
% 统计Wilcoxon符号检验，直接保存为表格。
Average_fit = CEC2005_Statistics(Algorithms,pop_size,max_iter,runs,box_pp,Wilcoxon_rank_sum_test,Wilcoxon_signed_rank_test);
% 返回值Average_fit是所有算法在所有函数跑完后的平均适应度收敛曲线。
% Average_fit的每一行代表一个函数，一共有23个函数。每一列代表一个算法，顺序与Algorithms 一致。

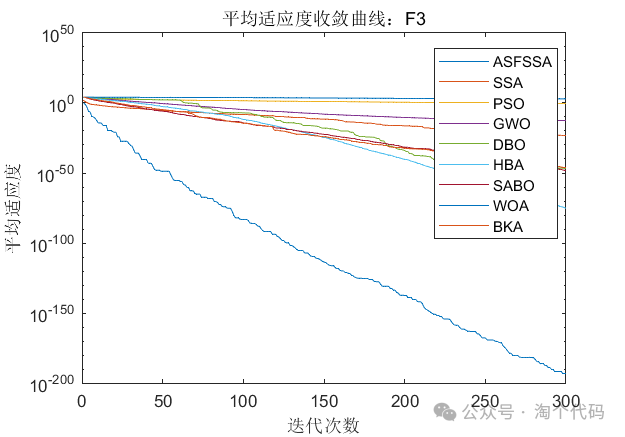

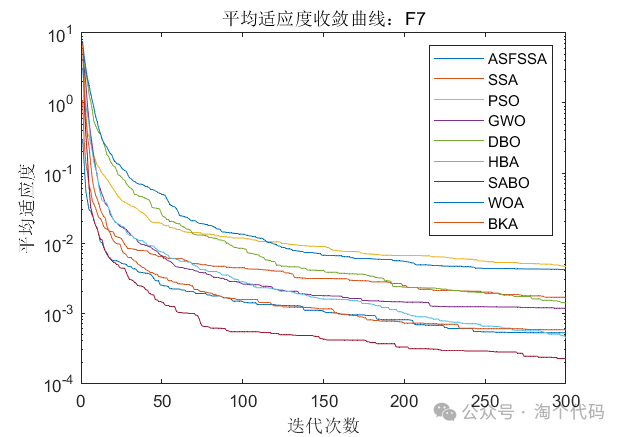

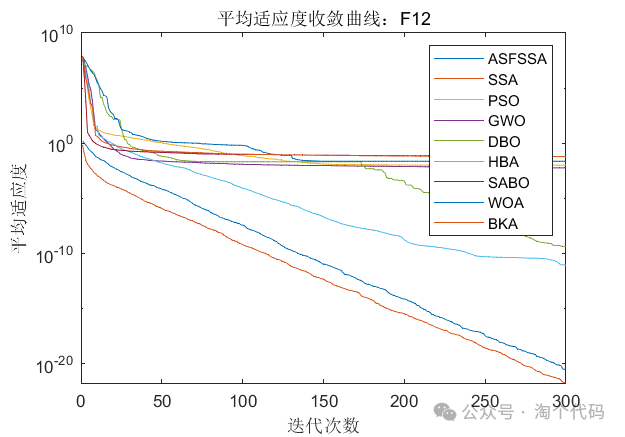

%% 以下以函数F1为例，画一个F1函数的平均收敛曲线，其他函数改func_num变量即可！
figure('Name', '平均收敛曲线', 'Color', 'w','Position', [150 150 500 350])
func_num = 1; %1表示第一个函数，2表示第二个函数，以此类推，改这个func_num变量即可改变函数。


for i = 1:length(Algorithms)
   semilogy(1:1:max_iter,cell2mat(Average_fit(func_num,i)))
   hold on
end
legend(Algorithms)
title(['平均适应度收敛曲线：F',num2str(func_num)])
xlabel('迭代次数')
ylabel('平均适应度')

只需要更改 Algorithms 变量即可！一般将Algorithms 变量第一个位置设置为自己改进的算法，后面几个位置，想加几个算法就加几个算法！

升级3：一键选择是否绘制箱线图，是否计算秩和检验等

看上述代码可知，只要方便的将几个变量进行简单设置即可随意切换！

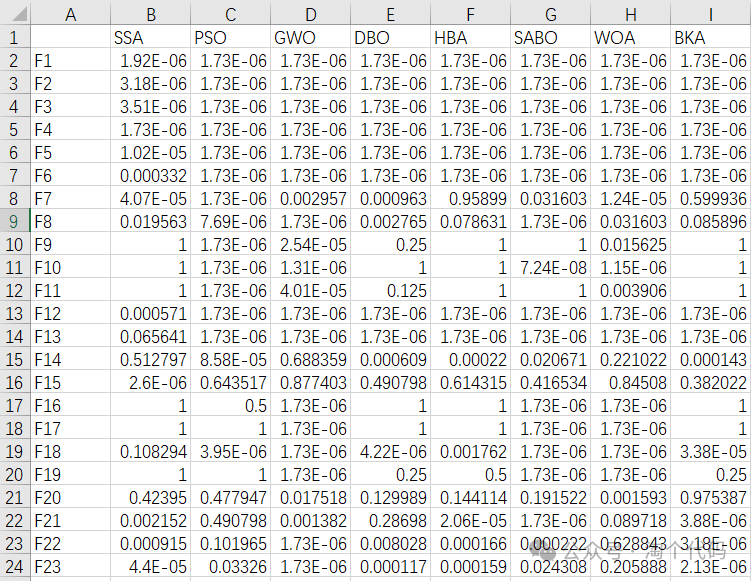

升级4：增加wilcoxon符号检验功能。
