毕业论文框架搭建（word版）-MATLAB数据图的处理

毕业论文中的流程图可在vision中制作，数据图博主采用的是MATLAB+vision 结合处理。这里讲解数据图的处理步骤：

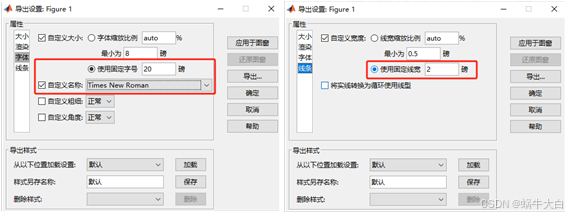

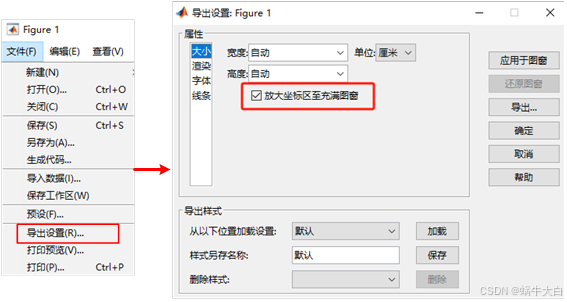

首先，在MATLAB中画图，然后在Fig界面设置一些参数，如下：

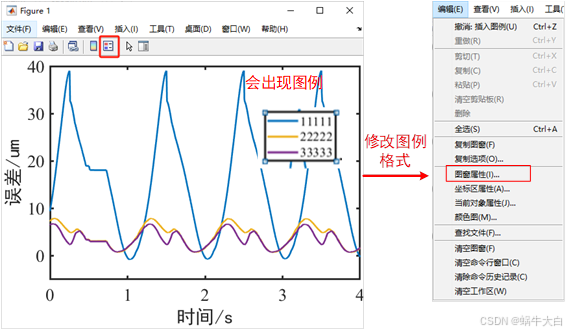

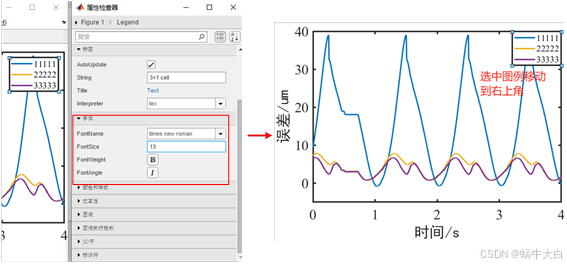

然后，Fig中图例的增加与修改：

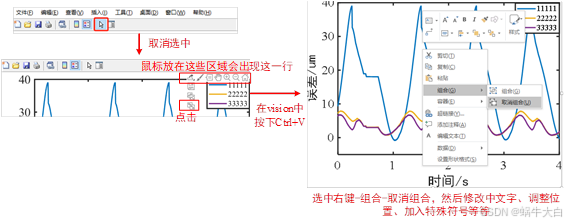

最后，修改后需要将图片复制到vision中，主要更改一些格式，或者加特殊符号等。

在毕业论文中插入步骤：

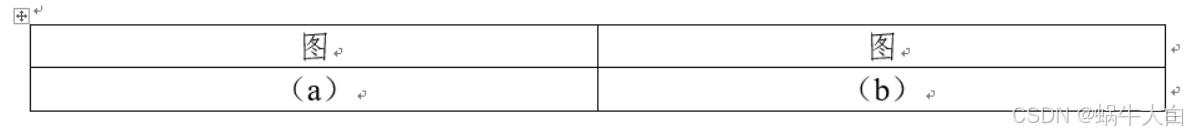

若是单个图片，就直接从vision中复制粘贴到word即可；若需要一行放两个图，则在Word中插入2*2的表格，将图插入表格，并在图下加入图注。

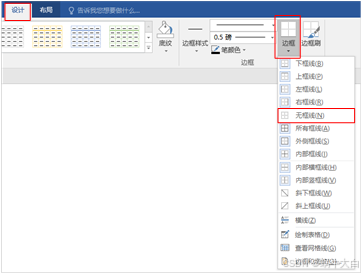

最后将图和图注居中，将表格框线隐去就行。

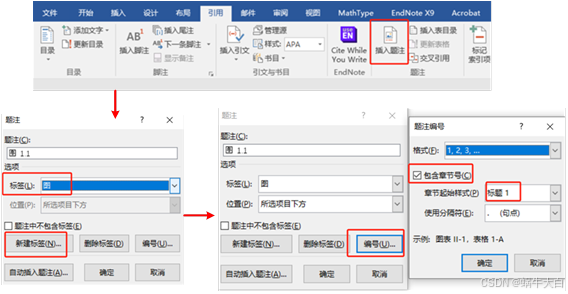

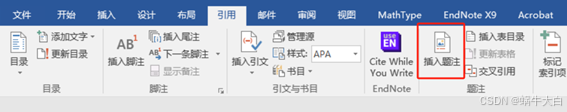

图注的添加：引用-插入题注-新建标签-图-编号。


一定要在一级标题下面插入，否则编号会出下面问题：

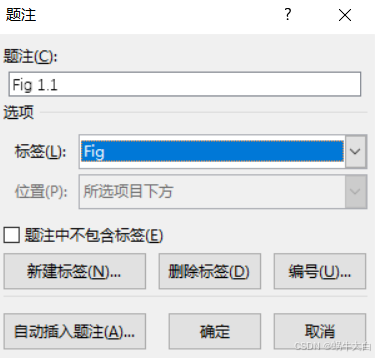

同时新建标签 Fig ，因为图注需要中英。

完整的毕业论文框架搭建，以及word遇到的常见问题及解决方法，详见毕业论文框架搭建。

在此，我仅作抛砖引玉。若大家在“图片格式”还遇到其他问题，欢迎在评论区分享交流。
