Systrace分析知识点

和你一起终身学习，这里是程序员Android

经典好文推荐，通过阅读本文，您将收获以下知识点:

一、抓取Systrace
二、CPU模块知识点
三、input 点击事件处理流程
四、Vsync 事件处理
五、Android 绘制一帧流程分析
六、Camx Trace TAG开启方法
七、参考文献

一、抓取Systrace

1.1 使用手机抓取

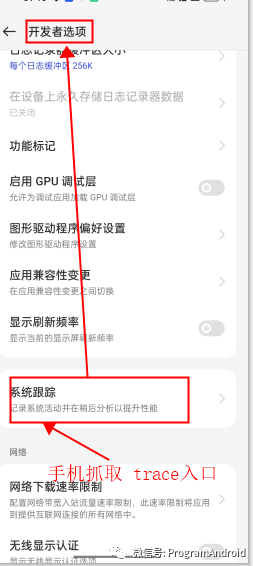

使用Google 预留的开发者模式中的 系统跟踪 功能抓取systrace。
步骤：
设置--开发者模式--系统跟踪
trace文件保存路径：
/data/local/traces

手机抓取trace

抓取完之后使用adb 命令 pull 出来即可

C:\Users\ >adb pull /data/local/traces .
/data/local/traces/: 1 file pulled, 0 skipped. 95.1 MB/s (51342186 bytes in 0.515s)

C:\Users\ >

1.2 python 命令抓取

参考命令如下：

python systrace.py -o mynewtrace.html sched freq idle am wm gfx view binder_driver hal dalvik camera input res

比较麻烦，需要安装环境，不推荐，有成熟脚本除外。

二、CPU模块知识点

2.1 CPU频率，CPU loading 计算

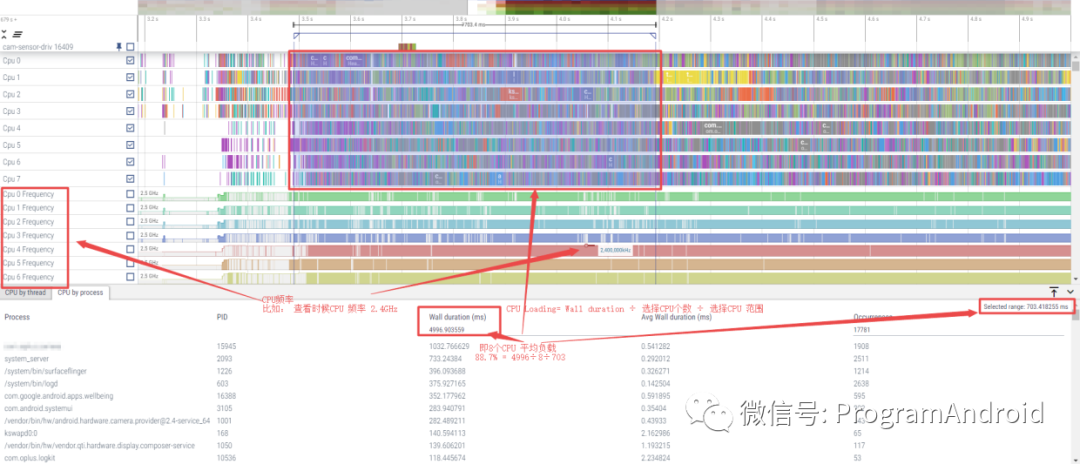

CPU loading 计算公式
CPU 负载loading = Wall duration ÷ 选择CPU 个数÷ 选择CPU的范围

CPU Loading

2.2 Thread 在CPU中的状态

• 绿色：运行中 Running
  对于在CPU上执行的进程，需要查看其运行时间、是否跑在该跑的核上、频率是否够等。

• 浅绿色：可运行 Runnable
  对于在等待序列中的进程，需要查看是否有过多任务在等待、等待时间是否过长等。

• 白色：休眠中 Sleeping
  这里一般是在等事件驱动。

• 橘色：不可中断的睡眠态_IO_Block Uninterruptible Sleep | WakeKill - Block I/O
  线程在I / O上被阻塞或等待磁盘操作完成。

• 紫色：不可中断的睡眠态 Uninterruptible Sleep
  线程在另一个内核操作（通常是内存管理）上被阻塞。

举例如下：
