主流视频编码标准的发展

MPEG-1视频编码层次结构

、

H264视频编码层次结构-- 参数集(SSP&PPS)与参数集外的句法元素之间的关系

GOP in H264

到了H.264/AVC中，语法元素的结构发生了重大变化。在H.264中图像组GOP的概念被大大弱化了。比如，在标准文档ISO/IEC 14496-10中，用GOP或者group of picture这类关键词搜索，几乎得不到什么结果。同时，在JM86的代码的配置文件中，也没有指定如GOP长度之类的设置。

配置文件中，I帧周期IntraPeriod设置的值不包括B帧，仅仅表示I帧在I/P序列中的周期；B帧的位置和数目由跳过帧数FrameSkip和B帧数目NumberBFrames决定。

在H.264中，编码层的语法元素分为了五层结构：序列参数集、图像参数集、条带（slice）、宏块和子块。序列层和图像层被取消了，并将二者的头结构中的数据分离出来形成了参数集。在解码过程中，图像参数集会参考序列参数集，而条带会参考图像参数集，真正在编解码中发挥具体作用的是条带这一结构。参考同一个图像参数集的各个条带，并不一定属于同一帧图像。

H.264定义了IDR图像，通常是一串图像序列的第一帧。引入该概念是为了解码同步的因素，当解码器解码到一个IDR图像时，立刻清空参考帧队列，输出或抛弃解码的数据并重新查找参数集，开始一个新的序列。

H264以片为最大的语法单元

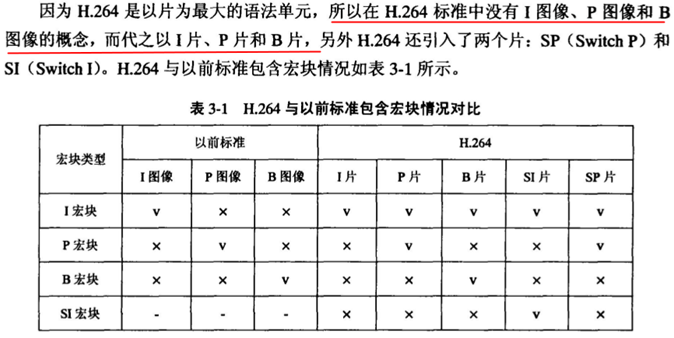

H.264的语法单元:H.264中没有I图像，P图像和B图像的概念，取而代之的是I片，P片和B片：

H264编码和解码过程

视频处理流程

H264流

h264 -> GOP ->frame ->slice -> Nalu

H264流

H264分层结构 - 视频编码层（VCL - video coding layer）和网络抽象层（NAL - network abstration layer）

h264传输的码流结构

NALU和MTU
