用HAL库改写江科大的stm32入门例子4-1 OLED

大体 步骤：

step1：使用STM32CubeMX初始化I2C1，生成初始化代码
step2：将任意一个库导入到工程，配置好编译路径
step3：调用函数即可

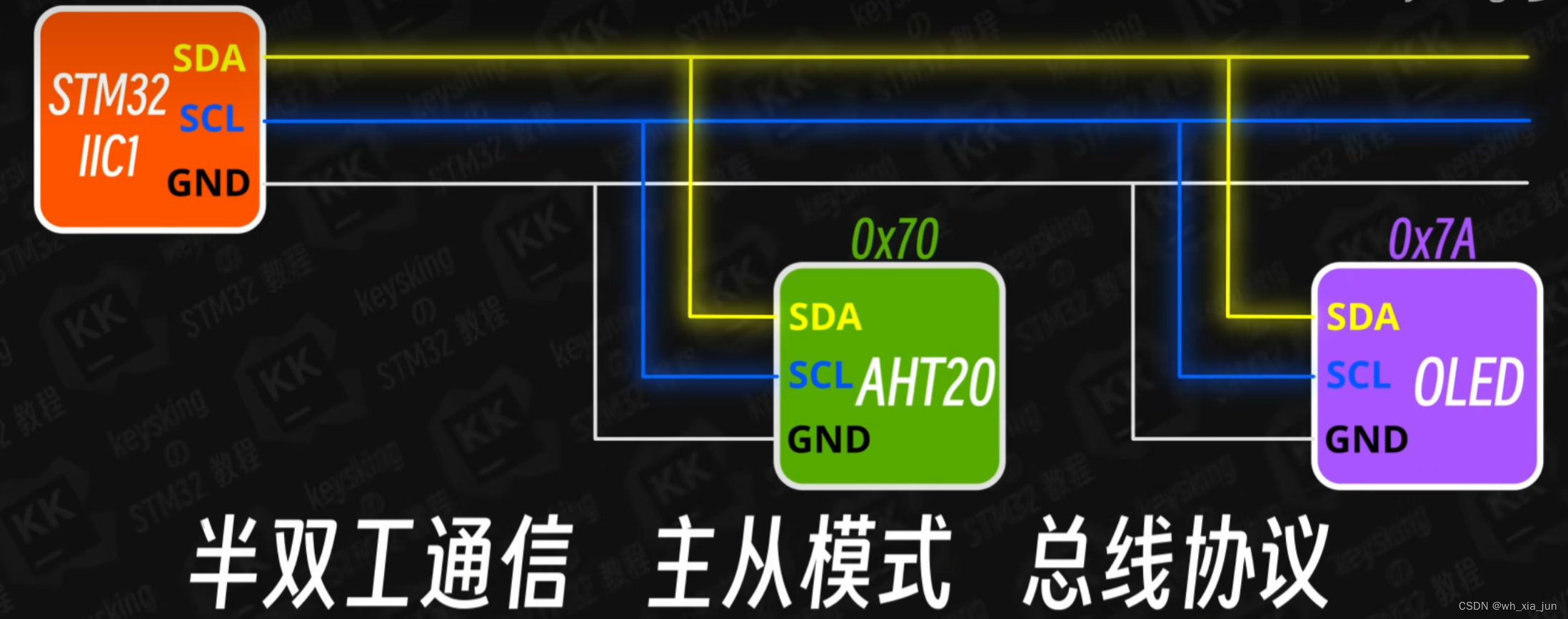

IIC原理图：

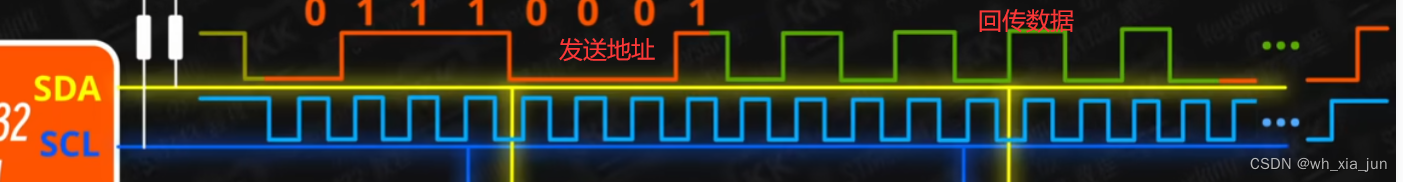

I2c通讯时序图：

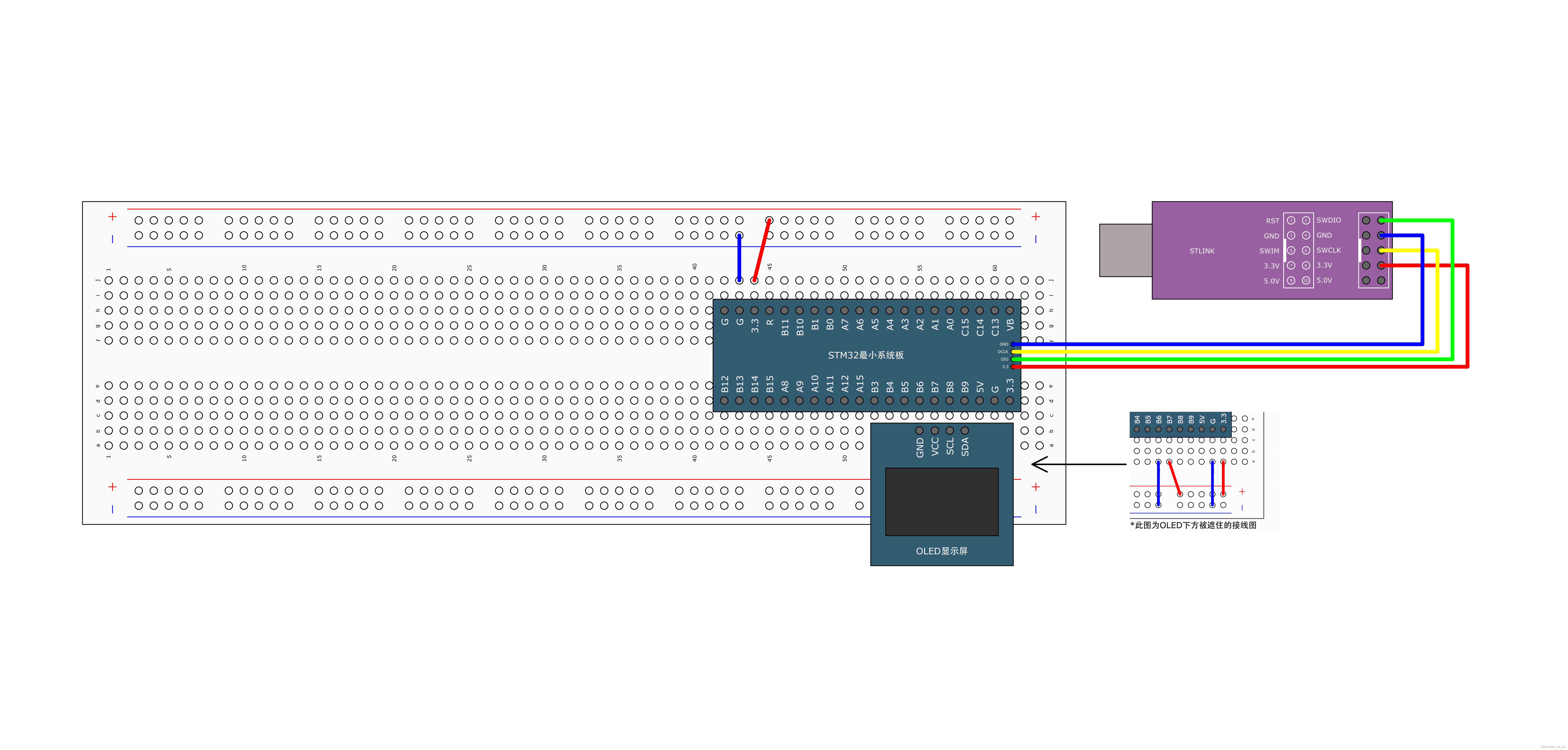

接线图：

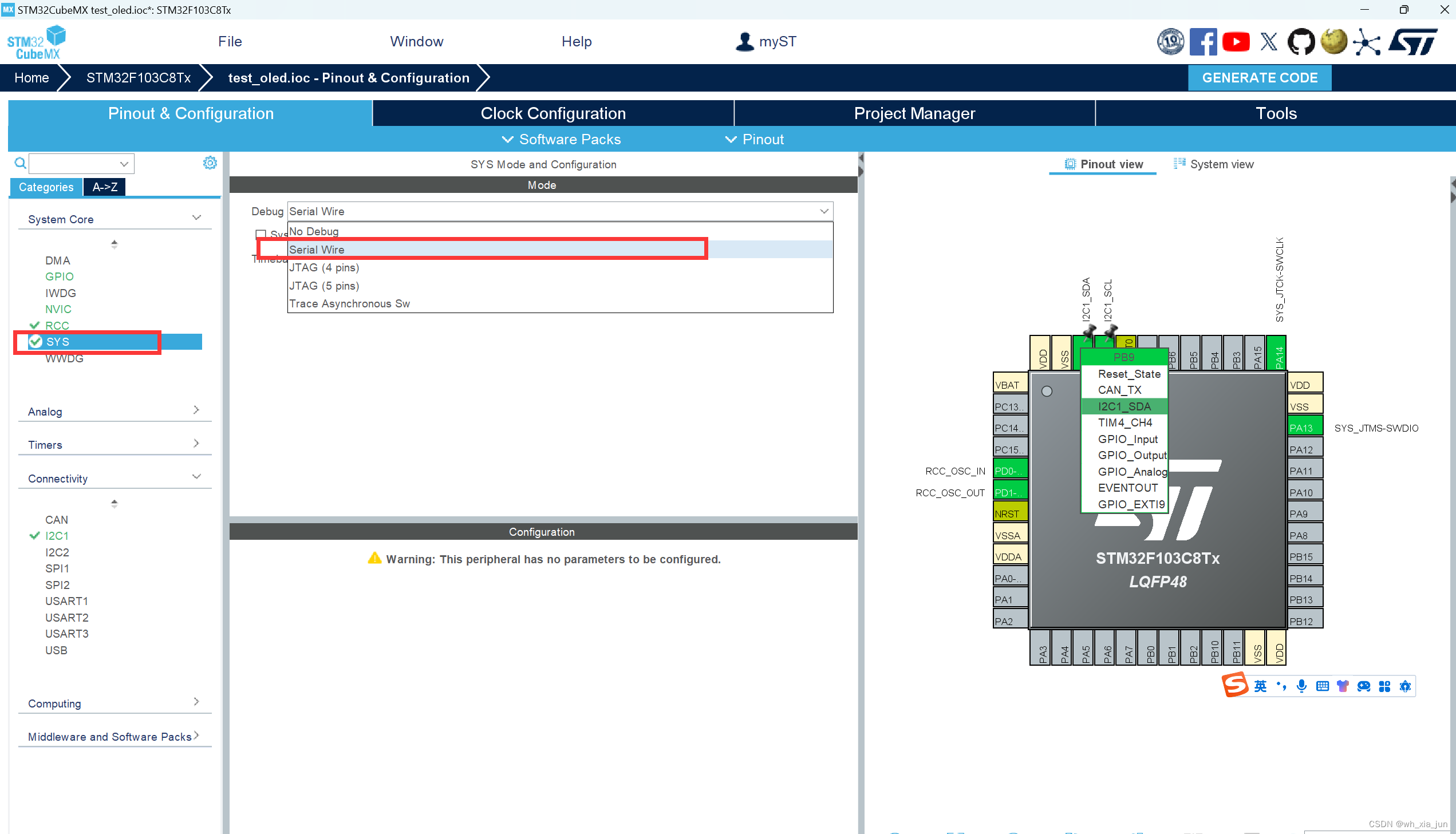

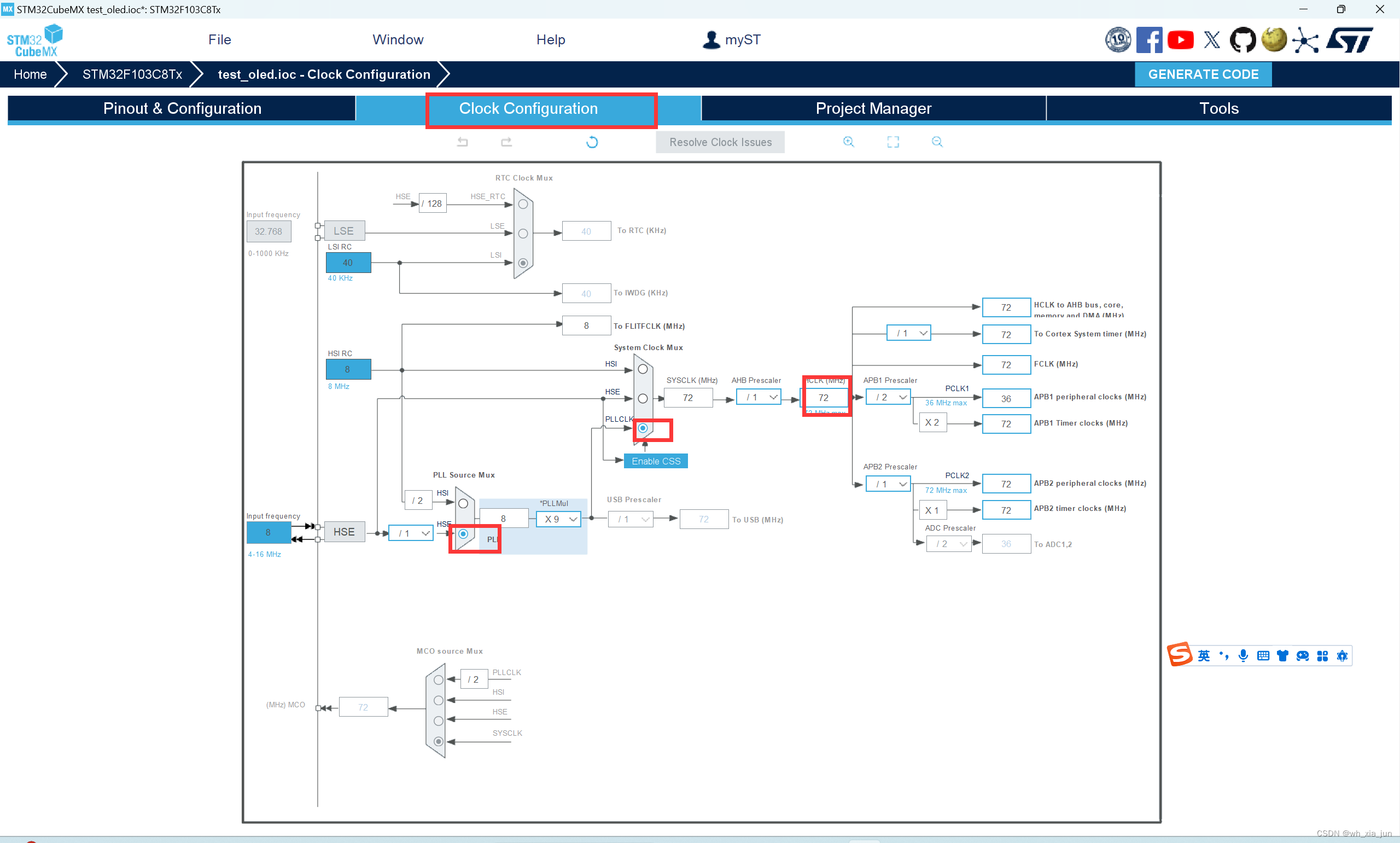

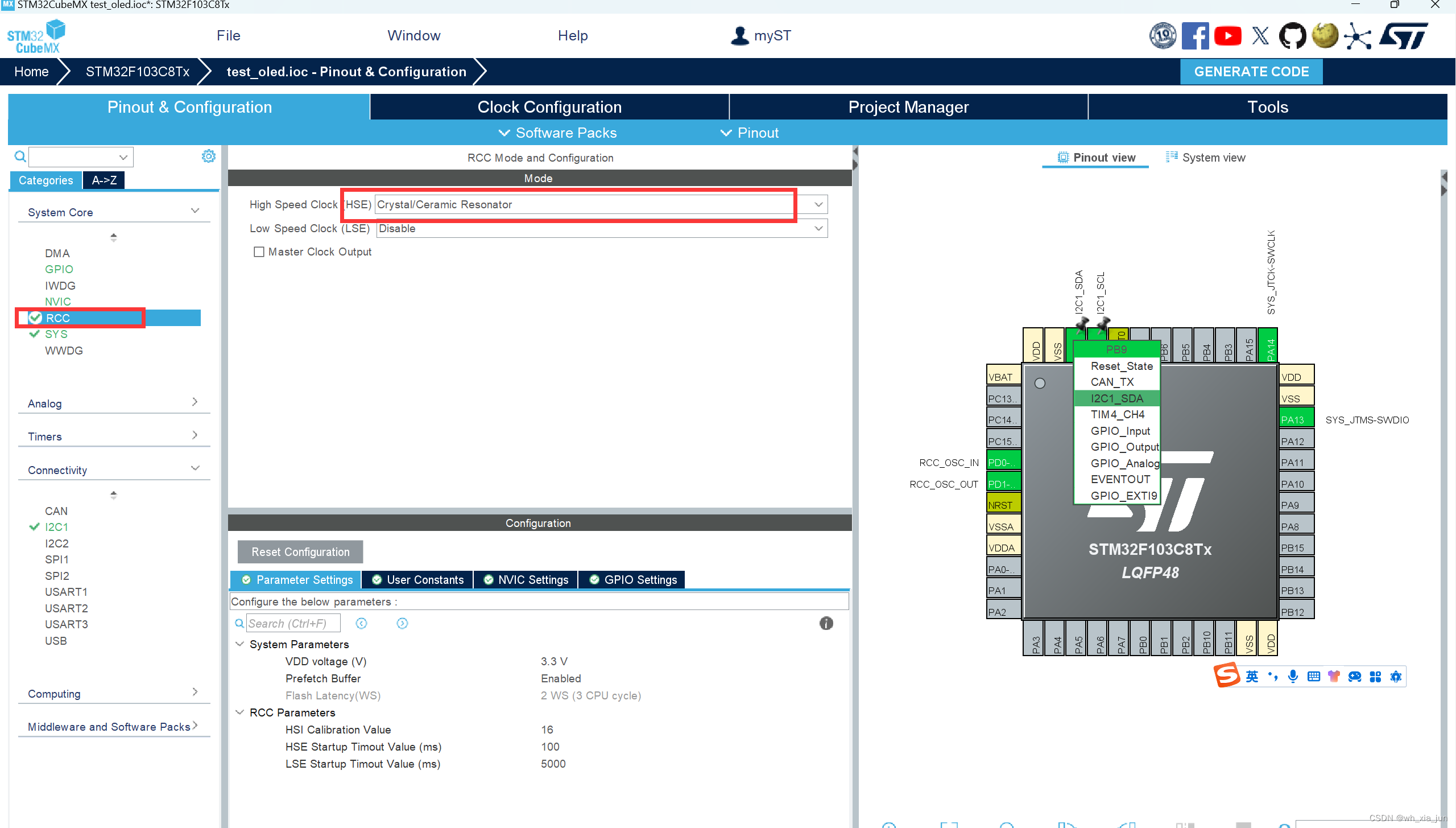

先设置clock：

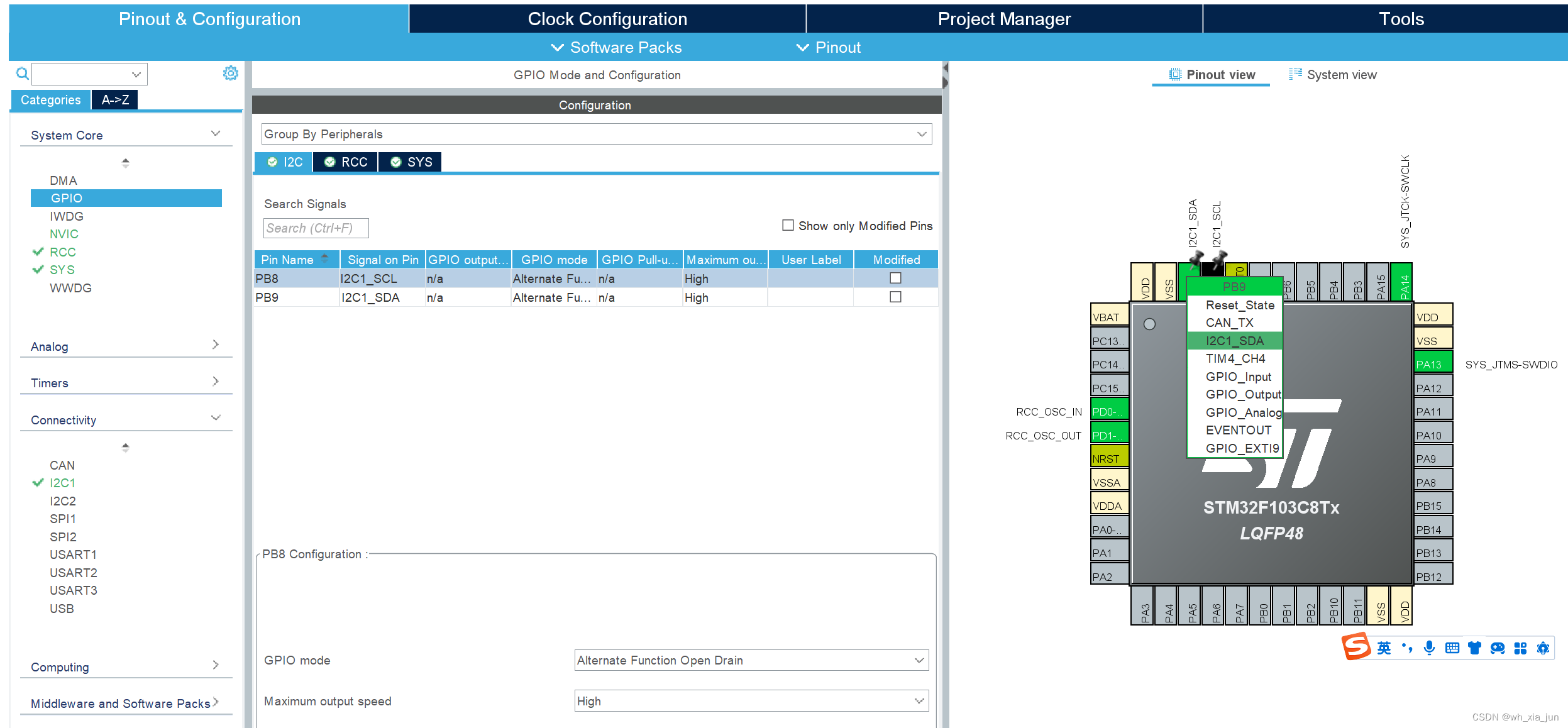

开始重点：GPIO引脚映射：（pb8、pb9）

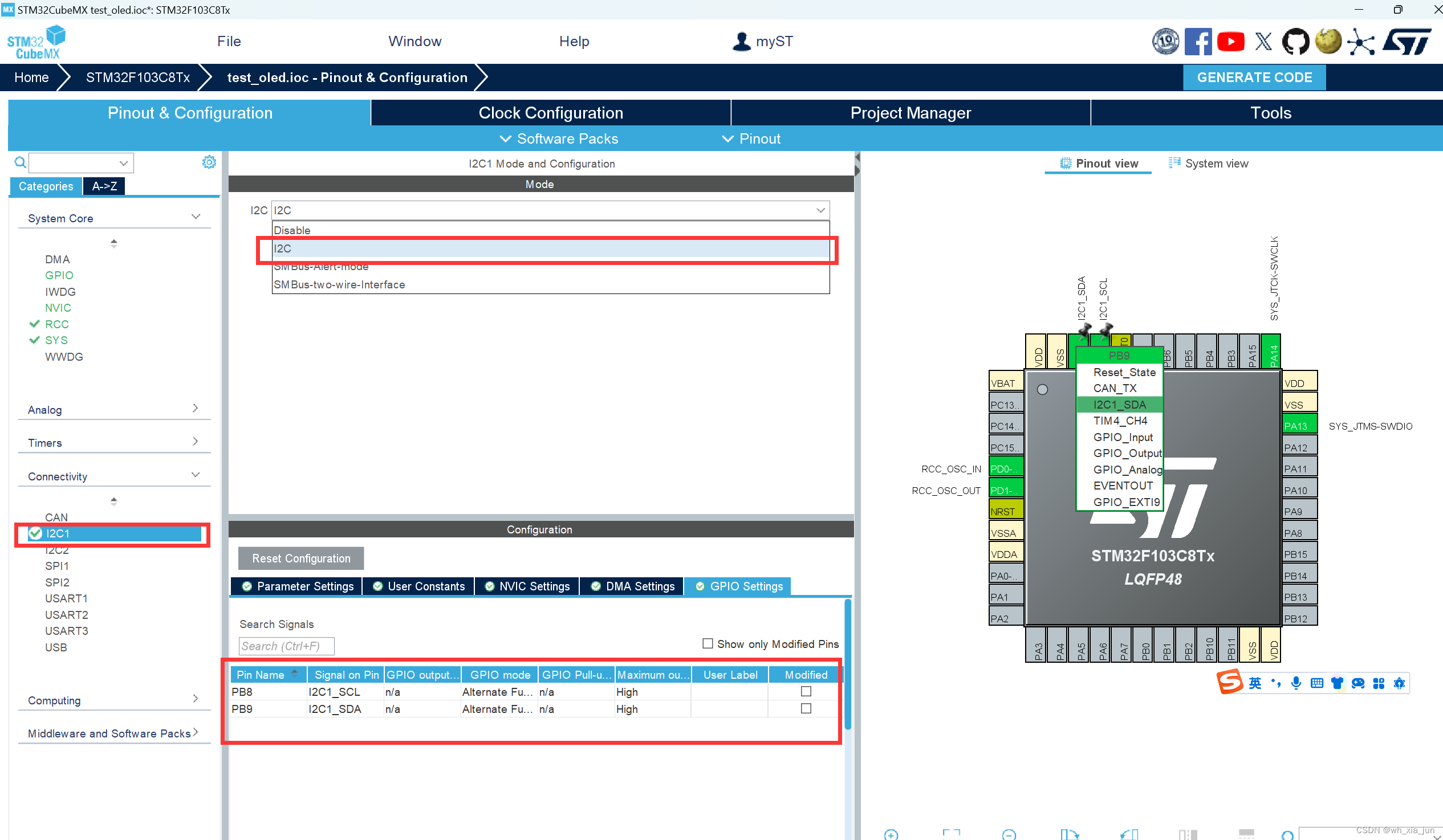

i2c1设置：

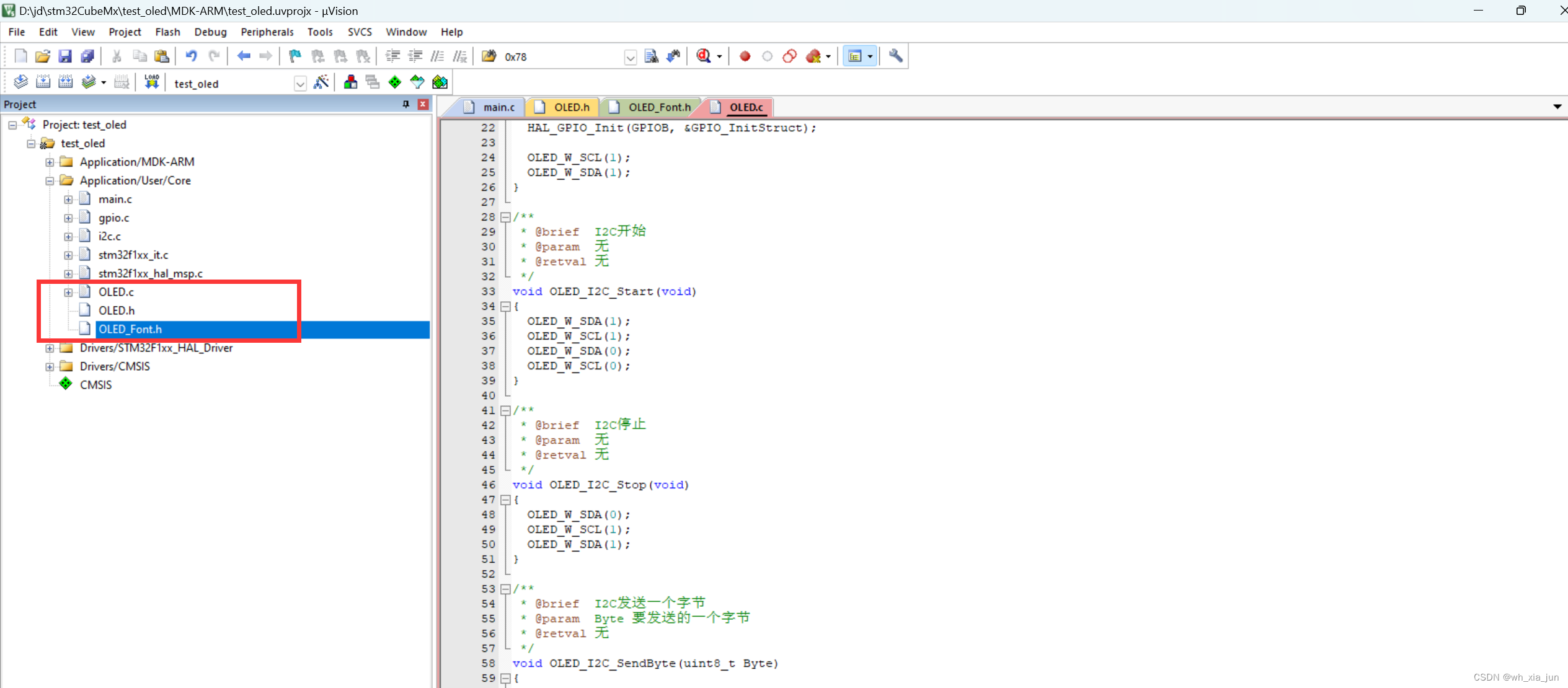

 引入oled驱动：

驱动文件在共享网盘中，有需要自行下载：

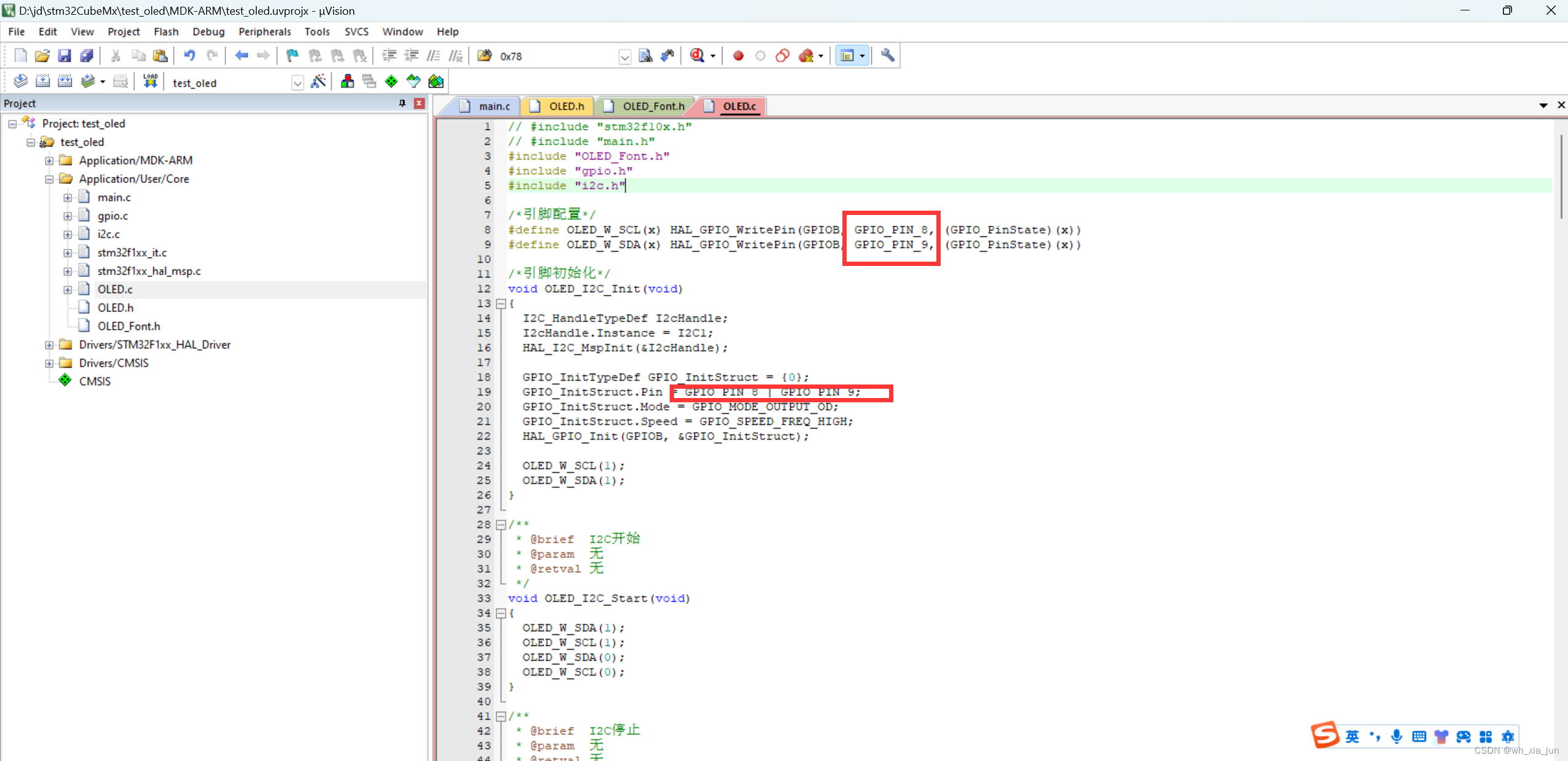

由于我们自己重新映射了iic 引脚，要在oled.中修改引脚：

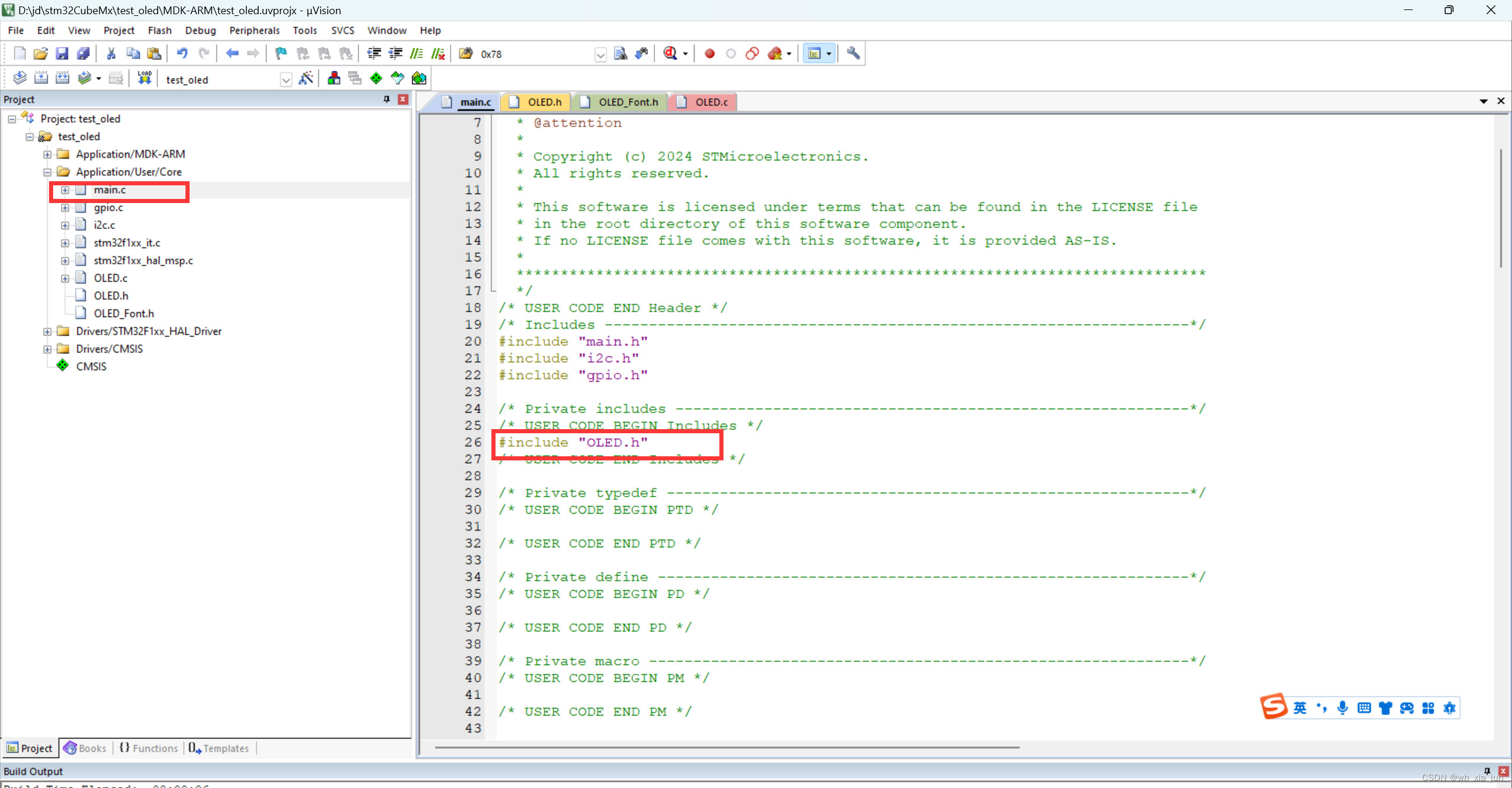

main函数中引入oled.h

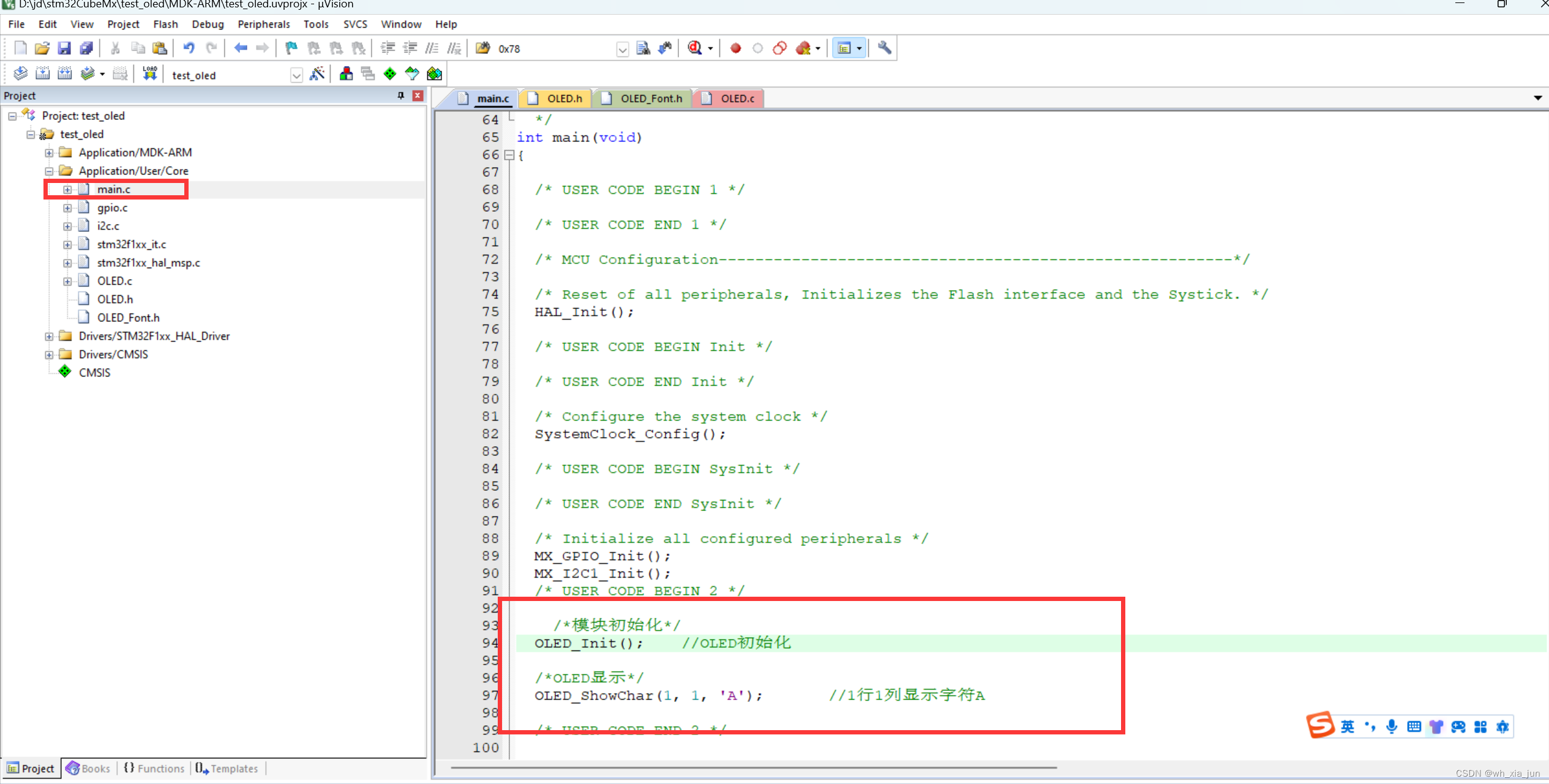

测试代码：

		/*模块初始化*/
	OLED_Init();		//OLED初始化

	/*OLED显示*/
	OLED_ShowChar(1, 1, 'A');				//1行1列显示字符A

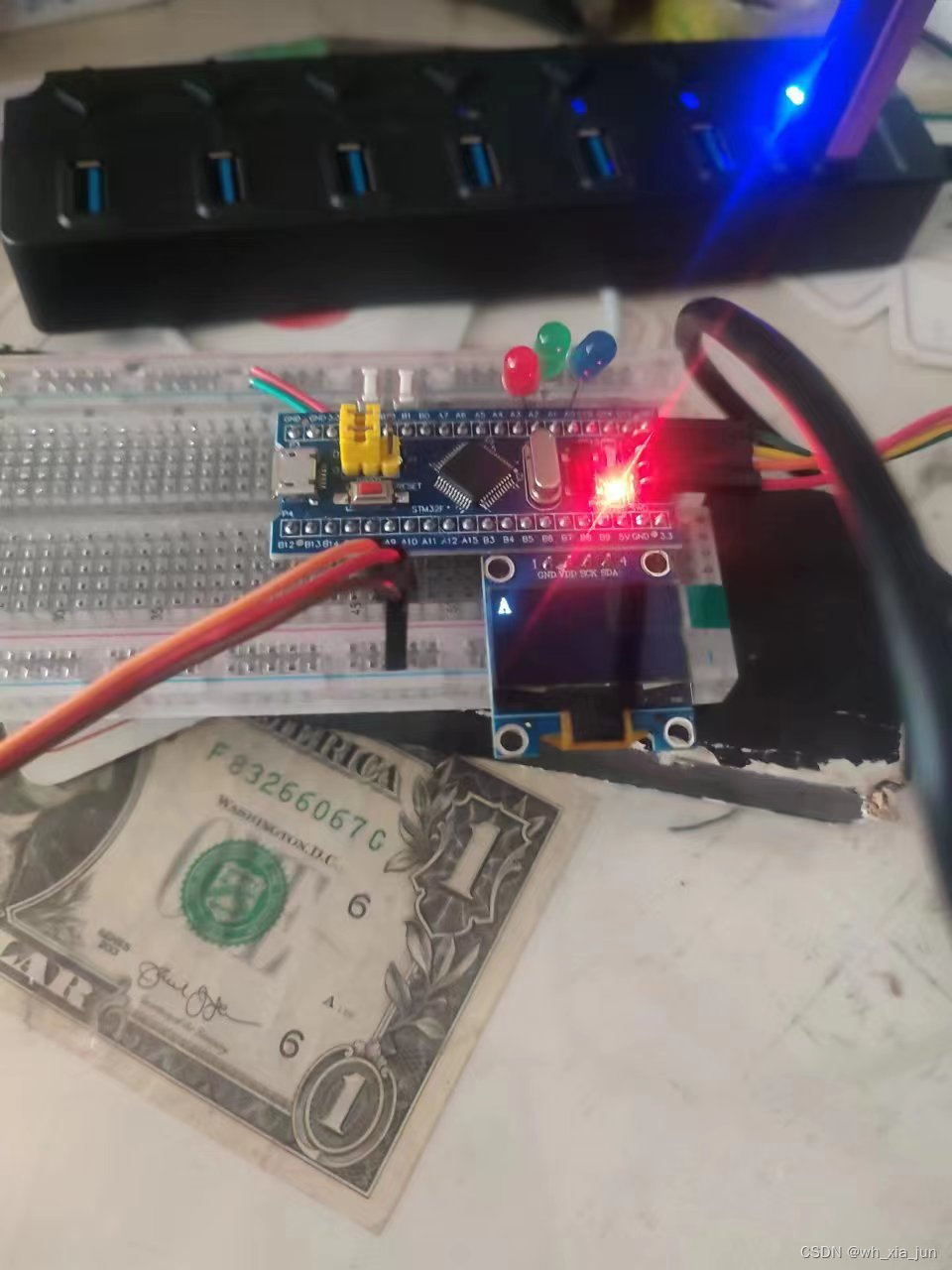

效果：

ps:

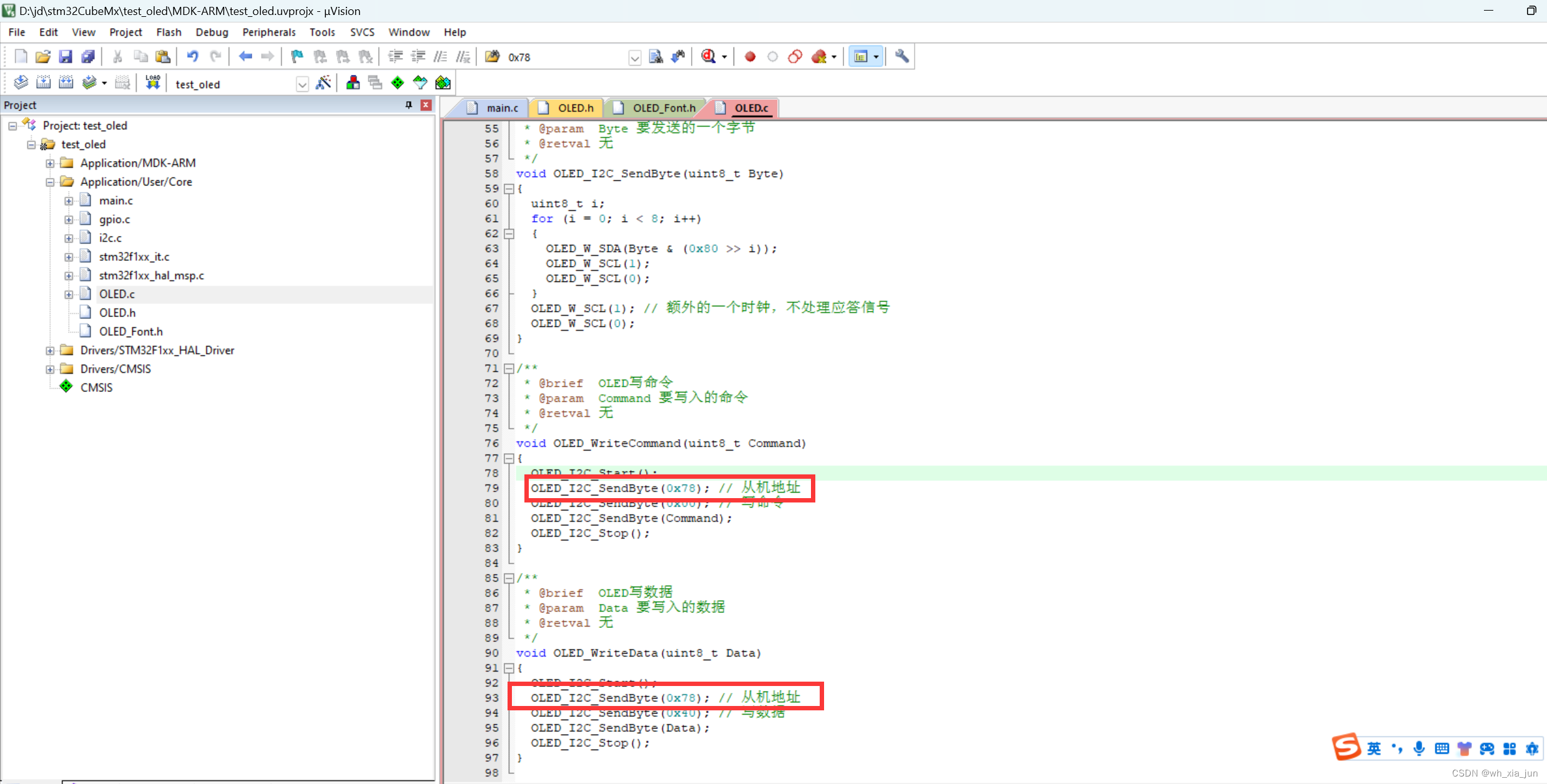

另外 oled 设备要注意一下设备地址：我们这个oled 地址是0x78
