能进行光照强度测量和距离检测、通信接口为I2C的AP3216C芯片的介绍,并附上它的Datasheet

AP3216C 是一款集成了 环境光传感器（ALS）、接近传感器（PS） 和 红外发射器（IR LED） 的光学传感器芯片，广泛用于智能手机、平板电脑、笔记本电脑等设备，以提供自动亮度调节和接近检测功能。

AP3216C 主要特性

• 环境光传感器（ALS）

  • 支持光照强度检测（Lux 计算）。
  • 16位分辨率 。
  • 具有红光和红外光补偿，适应不同光照条件 。
  • 自动调整增益，适应不同光照环境。
  • 动态范围广，可测量 0.01～64K Lux 亮度

• 接近传感器（PS）

  • 12位分辨率，支持近距离检测
  • 采用 IR LED 发射红外光，并通过光电二极管检测反射信号，物体越近，反射的红外光信号越强；物体越远，反射的信号就会变弱。
  • 具备环境光噪声抑制，提高检测精度
  • 支持中断模式，减少MCU轮询负担。

• 通信接口

  • I²C（地址 0x1E）
  • 支持 100kHz / 400kHz 速率

• 供电电压

  • 2.4V ～ 3.6V，低功耗设计
  • 可直接供电于 3.3V 或 3.0V MCU

• 低功耗模式

  • 休眠模式下功耗极低，适合低功耗应用
  • ALS和PS可独立控制，节能模式支持自动休眠。

典型应用

• 手机、平板的屏幕亮度自动调节
• 接近检测（如自动关闭屏幕、接听电话时屏幕熄灭）
• 智能灯光控制
• 其他智能设备的人机交互检测

使用AP3216C的常见步骤

通常，AP3216C 通过 I²C 总线与 MCU 进行通信。典型的初始化过程包括：

1. I²C 设备地址（0x1E） 读取/写入数据
2. 初始化传感器，配置模式寄存器
3. 读取环境光传感器数据（ALS_DATA_L / ALS_DATA_H）
4. 读取接近传感器数据（PS_DATA_L / PS_DATA_H）

0号寄存器(System Configuration)的介绍及使用示例

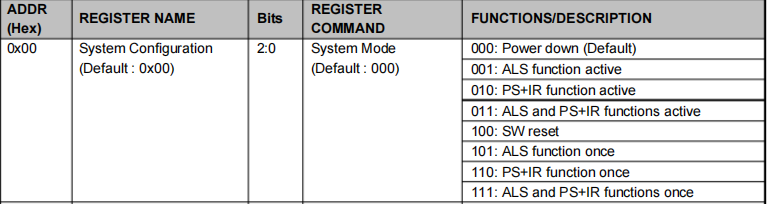

0号寄存器的名字叫做“System Configuration”，它的具体配置情况如下面这幅截图所示：

取值为 0b100(0x04)时的SW reset代表软复位(Software Reset)芯片。

使用示例详情见 https://blog.youkuaiyun.com/wenhao_ir/article/details/146319007 【搜索“对光照数据的读取操作”】

存储光照强度值的ALS Data的介绍及使用示例

ALS Data寄存器的介绍和使用示例都请见 https://blog.youkuaiyun.com/wenhao_ir/article/details/146319007 【搜索“读取光照强度数据”】

存储距离值的PS Data寄存器的介绍及使用示例

PS Data寄存器一共有两个，分别为PS Data Low和PS Data High，详情如下：

其中第7位(Object detect)的0值代表物体远离传感器，或没有物体在传感器检测范围内；1值代表物体接近传感器，或物体在检测范围内。

第6位(IR overflow)的两个值的含义如下：

Bit6 值	状态	含义
0	数据有效（Valid）	红外（IR）和接近传感器（PS）数据有效，并且检测到了物体
1	数据无效（Invalid）	红外（IR）和接近传感器（PS）数据无效，但仍检测到物体

这个位 主要用于指示接近传感器数据的可靠性，当 Bit6 = 1 时，表示当前读取的数据可能受到干扰或不稳定，需要进行额外处理或重新测量。

🔹 为什么会出现“无效数据”？
可能导致 Bit6 = 1（无效数据）的情况：

1. 环境光干扰
   • 如果环境中的 红外光较强（例如太阳光或某些 LED 灯），可能会干扰 AP3216C 的红外接近检测，使得数据不可靠。
2. 接近传感器饱和
   • 当物体离传感器太近或 红外反射过强，传感器可能会饱和，导致数据无效。
3. 传感器初始化或数据未更新
   • 在 传感器刚启动 或 数据未完全刷新 时，可能会出现短暂的无效数据状态。
4. 传感器表面被遮挡
   • 如果 AP3216C 传感器镜头被灰尘、污垢或透明胶带覆盖，会影响红外检测，使数据变得不可靠。

PS Data Low的[3:0]是芯片得到的距离值的低4位，PS Data High的[5:0]是芯片得到的距离值的高6位，所以距离值实际上是由10位表示。

使用示例见 https://blog.youkuaiyun.com/wenhao_ir/article/details/146319007 【搜索“读取距离值”】

AP3216C的Datasheet

https://pan.baidu.com/s/1P2jBWsbqve8h1-6yuc-I3w?pwd=vtyc
