一、原理说明

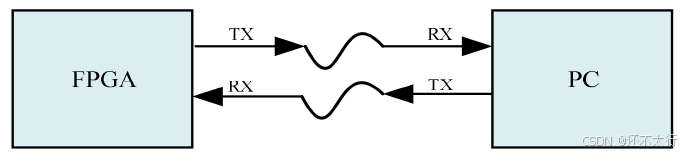

图1 串口通信连接与时序图

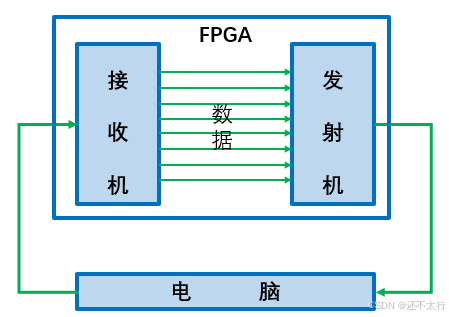

这次实验的通信双方分别是FPGA和电脑，关系是通过串口调试助手电脑发送数据到FPGA内部的接收机上，然后实时并行传送到FPGA内部的发射机，然后发射机再将数据原封不动的发射回到电脑，并由串口调试助手显示出来。（左图我画的不知是否正确）
（下面讲一下我理解的通信流程，可以不看）
接收机：（波特率取9600bps）
①复位键未按下时，不停通过边缘检测来寻找起始位，若检测到低电平（即起始位）则开始接收数据；（边缘检测见接收机的代码）
②内部的系统时钟计数器开始循环计数，因为波特率和系统时钟并不相同，所以通过计算式CLK_FREQ（系统时钟频率）/UART_BPS（波特率）可得一波特率对应的时钟计数。时钟每计数到5208次（50M÷9600）则使接收计数加1（当达到10时说明1bit起始位+8bit数据位+1bit停止位都接收完了），第1位到第8位的数据依次寄存到数据寄存器；
③当接收计数加到9并且停止位的时钟计数到5208/2时，即可认为接收机一帧数据接收结束。
补充：接收机内部的开始和停止都由对应的标识来确定，在运行过程中，需要时刻对它们进行监测，而数据是先存储到内部的寄存器（缓冲作用），所有数据全部传输完毕再一起输出。结束和复位时需要对它们进行清零和复位。
发射机：（波特率取9600bps）
①当发射机的使能端口为高电平时，将数据输入端的数据寄存到内部的寄存器，忙信号电平拉高（这次实验中busy不作用外部）；
②然后内部的系统时钟计数器开始循环计数，使寄存器的数据依次通过输出端口输出，同时发送计数加1；
③当接收计数加到9且到停止位的时钟计数完成后时（这里要计数满，因为输出端口停止位时间要和其他位保持一致），即可认为发射机的一帧数据发送结束。
二、顶层模块

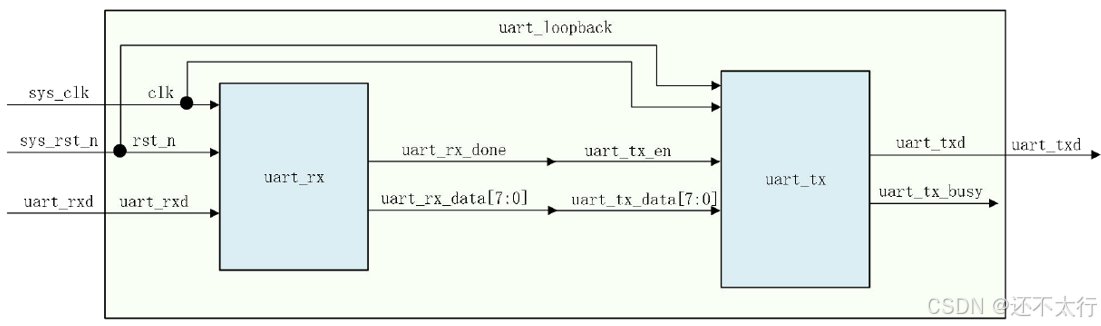

图2 顶层系统框图
代码如下：
library ieee;
use ieee.std_logic_1164.all;
--顶层设计
entity UART is
port(
clk:in std_logic;--系统时钟
rst_n:in std_logic;--复位键（低电平有效，实验板对应为按下）
uart_rxd:in std_logic;--UART串口通信接收模块
uart_txd:out std_logic;--UART串口通信发送模块
led:out std_logic_vector(1 downto 0)--提示灯
);
end UART;
architecture behav of UART is
--子模块——接收模块
component uart_rx is--
port(
clk:in std_logic;--系统时钟
rst_n:in std_logic;--复位（低电平有效）
uart_rxd:in std_logic;--数据输入端口
uart_rx_done:out std_logic;--数据接收完成 输出端口
led:out std_logic;----传输提示灯
uart_rx_data:buffer std_logic_vector(7 downto 0));--数据输出端口，需要自持
end component;
--子模块——发送模块
component uart_tx is
port(
clk:in std_logic;--系统时钟
rst_n:in std_logic;--复位（低电平有效）
uart_tx_en:in std_logic;--发送端使能（高电平有效，无n后缀都为高电平有效）
uart_tx_data:in std_logic_vector(7 downto 0);--数据输入端口（并行->串行）
uart_txd:out std_logic;--数据输出端口（串行->并行）
led:out std_logic;--传输提示灯
uart_tx_busy:buffer std_logic);--传输忙 输出端口
end component;
signal uart_tx_en:std_logic;--内部连接线，这里使收发机直接连接
signal uart_data:std_logic_vector(7 downto 0);--内部连接线，这里使收发机直接连接
begin
--端口映射
RXD:uart_rx port map(clk=>clk, rst_n=>rst_n, uart_rxd=>uart_rxd, uart_rx_done=>uart_tx_en, uart_rx_data=>uart_data, led=>led(1));
TXD:uart_tx port map(clk=>clk, rst_n=>rst_n, uart_txd=>uart_txd, uart_tx_en=>uart_tx_en, uart_tx_data=>uart_data, led=>led(0));
end behav;三、UART通信接收机

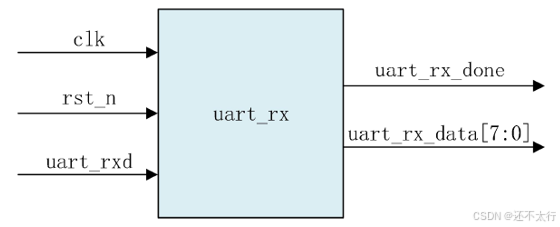

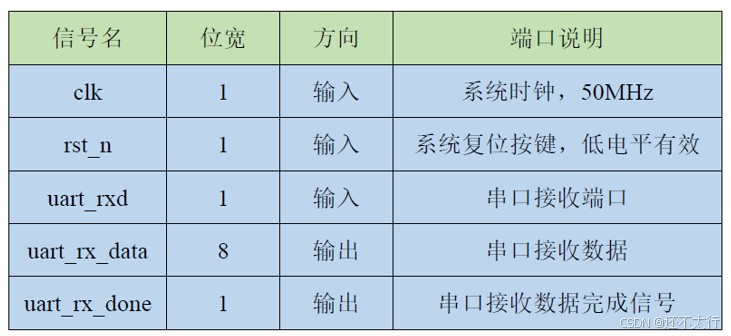

图3 串口接收模块接口框图 & 串口接收模块端口与功能描述
代码如下：
library ieee;
use ieee.std_logic_1164.all;
--UART通信接收机
entity uart_rx is
port(
clk:in std_logic;--系统时钟
rst_n:in std_logic;--复位（低电平有效）
uart_rxd:in std_logic;--数据输入端口
uart_rx_done:out std_logic;--数据接收完成 输出端口
led:out std_logic;----传输提示灯
uart_rx_data:buffer std_logic_vector(7 downto 0));--数据输出端口，需要自持
end uart_rx;
architecture behav of uart_rx is
constant CLK_FREQ: integer:=50_000_000;--系统时钟频率
constant UART_BPS:integer:=9_600;--通信波特率
constant BAUD_CNT_MAX:integer:=(CLK_FREQ/UART_BPS);--每波特率对应需要的系统时钟计数
signal uart_rxd_d0:std_logic:='1';--边缘检测用寄存器，这个其实是多余的，可以不用这个
signal uart_rxd_d1:std_logic:='1';--边缘检测用寄存器
signal uart_rxd_d2:std_logic:='1';--边缘检测用寄存器
signal rx_flag:std_logic:='0';--接收进行中标志
signal rx_cnt:integer range 0 to 9:=0;--已接收数据计数寄存器
signal baud_cnt:integer range 0 to BAUD_CNT_MAX:=0;--波特率的系统时钟计数寄存器
signal rx_data_t:std_logic_vector(7 downto 0):="00000000";--接收数据缓存寄存器
signal start_en:std_logic:='0';--开始接收使能
begin
start_en<=uart_rxd_d2 and (not uart_rxd_d1) and (not rx_flag);
--翻译：在未开始接收时（因为rx_flag未使能），如uart_rxd_d2这个寄存器为'1'，而uart_rxd_d1这个寄存器为'0'，则开始接收（原理看原理图）
process(clk, rst_n)--边缘检测，可检测某一信号是否发生改变
begin
if(rising_edge(clk)) then
if(rst_n = '0') then
uart_rxd_d0<='1';
uart_rxd_d1<='1';
uart_rxd_d2<='1';--
else--信号经过三级寄存
uart_rxd_d0<=uart_rxd;
uart_rxd_d1<=uart_rxd_d0;
uart_rxd_d2<=uart_rxd_d1;
end if;
end if;
end process;
process(clk, rst_n, rx_cnt, baud_cnt)--给接收标志赋值
begin
if(rising_edge(clk)) then
if(rst_n = '0') then--复位时不接收
rx_flag<='0';
elsif(start_en='1') then--开始使能，只需一个系统时钟周期即可，后续无修改则rx_flag的值会一直保存
rx_flag<='1';
elsif(rx_cnt=9 and baud_cnt=BAUD_CNT_MAX/2-1) then--当数据接收到第九个，第十个的baud计数到一半时，rx_flag置位
rx_flag<='0';
else rx_flag<=rx_flag;--接收过程或未开始时flag状态保持，没有也可以（默认保持），最好有
end if;
end if;
end process;
process(clk, rst_n, rx_flag)--波特率计数器赋值
begin
if(rising_edge(clk)) then
if(rst_n='0') then--复位时，baud计数置为0
baud_cnt<=0;
elsif(rx_flag='1') then--数据接收过程，baud以BAUD_CNT_MAX为周期计数，每周期代表接收一个数据
if(baud_cnt<BAUD_CNT_MAX) then
baud_cnt<=baud_cnt+1;
else baud_cnt<=0;--一周期结束下周期开始
end if;
else baud_cnt<=0;--接收未开始时保持为0
end if;
end if;
end process;
process(clk, rst_n, baud_cnt) --接收数据计数器赋值
begin
if(rising_edge(clk)) then
if(rst_n='0') then--复位时，接收的数据置为0
rx_cnt<=0;
elsif(rx_flag='1') then--在接收状态才计数
if(baud_cnt=BAUD_CNT_MAX-1) then
rx_cnt<=rx_cnt+1;
else rx_cnt<=rx_cnt;--没计数到BAUD_CNT_MAX都算一个数据
end if;
else rx_cnt<=0;--非接收状态则不计数
end if;
end if;
end process;
process(clk, rst_n, baud_cnt)--数据寄存器赋值
begin
if(rising_edge(clk)) then
if(rst_n='0') then--复位接受数据置'0'
rx_data_t<="00000000";
led<='0';
elsif(rx_flag='1') then
led<='1';--接收过程中指示灯亮
if(baud_cnt=BAUD_CNT_MAX/2 - 1) then--在计数到中间时刻存入数据，此时数据最稳定！
case rx_cnt is--第0个cnt为起始位，故不存入数据寄存器
when 1=> rx_data_t(0)<=uart_rxd_d2;--第1~8个cnt是数据位，依次存入数据寄存器
when 2=> rx_data_t(1)<=uart_rxd_d2;
when 3=> rx_data_t(2)<=uart_rxd_d2;
when 4=> rx_data_t(3)<=uart_rxd_d2;
when 5=> rx_data_t(4)<=uart_rxd_d2;
when 6=> rx_data_t(5)<=uart_rxd_d2;
when 7=> rx_data_t(6)<=uart_rxd_d2;
when 8=> rx_data_t(7)<=uart_rxd_d2;
when others=> rx_data_t<=rx_data_t;--确保覆盖所有情况，否则报错
end case;
else rx_data_t<=rx_data_t;
end if;
else rx_data_t<="00000000";led<='0';--未接收时，保持数据寄存器为'0'
end if;
end if;
end process;
process(clk, rst_n, baud_cnt, rx_cnt)--给接收完成信号和接收到的数据赋值
begin
if(rising_edge(clk)) then
if(rst_n='0') then
uart_rx_done<='0';
uart_rx_data<="00000000";
--结束一帧接收条件，在BAUD_CNT_MAX/2 -1处是因为此时数据源已经接收完毕，同时可以给检测下一帧数据的起始位留出充足时间
--预留出时间可以使数据寄存器的值尽快清零等等，但在BAUD_CNT_MAX内任意合理时间都行，但要注意rx_flag的置位时间
elsif(rx_cnt=9 and baud_cnt=BAUD_CNT_MAX/2 - 1) then
uart_rx_done<='1';--结束输出信号
uart_rx_data<=rx_data_t;--数据寄存器的数据输出给其他设备或存储器
else uart_rx_done<='0';
uart_rx_data<=uart_rx_data;--没结束时数据保持
end if;
end if;
end process;
end behav;
四、UART通信发射机

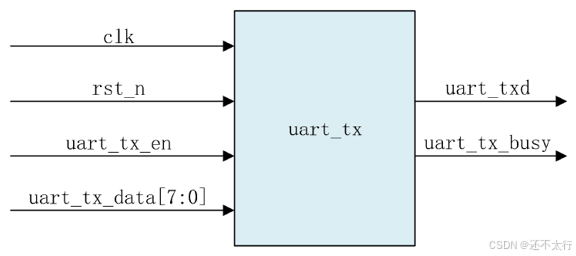

图4 串口发送模块接口框图 & 串口发送模块端口与功能描述
代码如下：
library ieee;
use ieee.std_logic_1164.all;
--UART通信发射机
entity uart_tx is
port(
clk:in std_logic;--系统时钟
rst_n:in std_logic;--复位（低电平有效）
uart_tx_en:in std_logic;--发送端使能（高电平有效，无n后缀都为高电平有效）
uart_tx_data:in std_logic_vector(7 downto 0);--数据输入端口（并行->串行）
uart_txd:out std_logic;--数据输出端口（串行->并行）
led:out std_logic;--传输提示灯
uart_tx_busy:buffer std_logic);--传输忙 输出端口
end uart_tx;
architecture behav2 of uart_tx is
constant CLK_FREQ: integer:=50_000_000;--系统时钟频率
constant UART_BPS:integer:=9_600;--通信波特率
constant BAUD_CNT_MAX:integer:=(CLK_FREQ/UART_BPS);--每波特率对应需要的系统时钟计数
signal tx_cnt:integer range 0 to 9:=0;--已发送数据计数寄存器
signal baud_cnt:integer range 0 to BAUD_CNT_MAX:=0;--波特率的系统时钟计数寄存器
signal tx_data_t:std_logic_vector(7 downto 0):="00000000";--待发送数据寄存器
begin
process(clk, rst_n, uart_tx_en)--忙信号和待发送数据寄存器赋值
begin
if(rising_edge(clk)) then
if(rst_n = '0') then
tx_data_t<="00000000";
uart_tx_busy<='0';
elsif(uart_tx_en='1') then--允许发送信号使能时，待发送数据寄存器赋值，忙信号拉高
tx_data_t<=uart_tx_data;
uart_tx_busy<='1';
elsif(tx_cnt=9 and baud_cnt=BAUD_CNT_MAX- 1) then--当发射数据完毕停止位发送到一定程度时待发送数据寄存器置为'0'，忙信号置位为'0'
tx_data_t<="00000000";
uart_tx_busy<='0';
else tx_data_t<=tx_data_t;--未结束/开始发送时，待发送数据寄存器数据保持，忙信号保持
uart_tx_busy<=uart_tx_busy;
end if;
end if;
end process;
process(clk, rst_n, uart_tx_en, uart_tx_busy)--波特率计数器赋值，同uart_rx
begin
if(rising_edge(clk)) then
if(rst_n='0') then
baud_cnt<=0;
elsif(uart_tx_en='1') then
baud_cnt<=0;
elsif(uart_tx_busy='1') then
if(baud_cnt<BAUD_CNT_MAX-1) then
baud_cnt<=baud_cnt+1;
else baud_cnt<=0;
end if;
else baud_cnt<=0;
end if;
end if;
end process;
process(clk, rst_n, baud_cnt) --发送数据计数器赋值，同样同uart_rx
begin
if(rising_edge(clk)) then
if(rst_n='0') then
tx_cnt<=0;
elsif(uart_tx_en='1') then
tx_cnt<=0;
elsif(uart_tx_busy='1') then
if(baud_cnt=BAUD_CNT_MAX-1) then
tx_cnt<=tx_cnt+1;
else tx_cnt<=tx_cnt;
end if;
else tx_cnt<=0;
end if;
end if;
end process;
process(clk, rst_n, baud_cnt)--数据发送端发送数据
begin
if(rising_edge(clk)) then
if(rst_n='0') then--复位时，输出一直为高电平
uart_txd<='1';
led<='0';
elsif(uart_tx_busy='1') then
led<='1';--发送数据时指示灯亮
case tx_cnt is
when 0=> uart_txd<='0';--一帧中的开始位为'0'
when 1=> uart_txd<=tx_data_t(0);--8位数据位
when 2=> uart_txd<=tx_data_t(1);
when 3=> uart_txd<=tx_data_t(2);
when 4=> uart_txd<=tx_data_t(3);
when 5=> uart_txd<=tx_data_t(4);
when 6=> uart_txd<=tx_data_t(5);
when 7=> uart_txd<=tx_data_t(6);
when 8=> uart_txd<=tx_data_t(7);
when 9=> uart_txd<='1';--停止位为'1'
when others=> uart_txd<='0';
end case;
else uart_txd<='1';led<='0';--未发送数据时，输出为高电平
end if;
end if;
end process;
end behav2;五、引脚配置

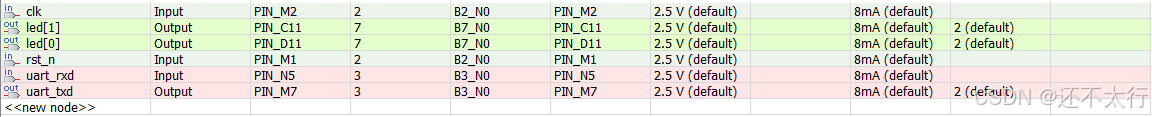

板子是正点原子的新起点V2，芯片型号：EP4CE10F17C8N
六、实验演示

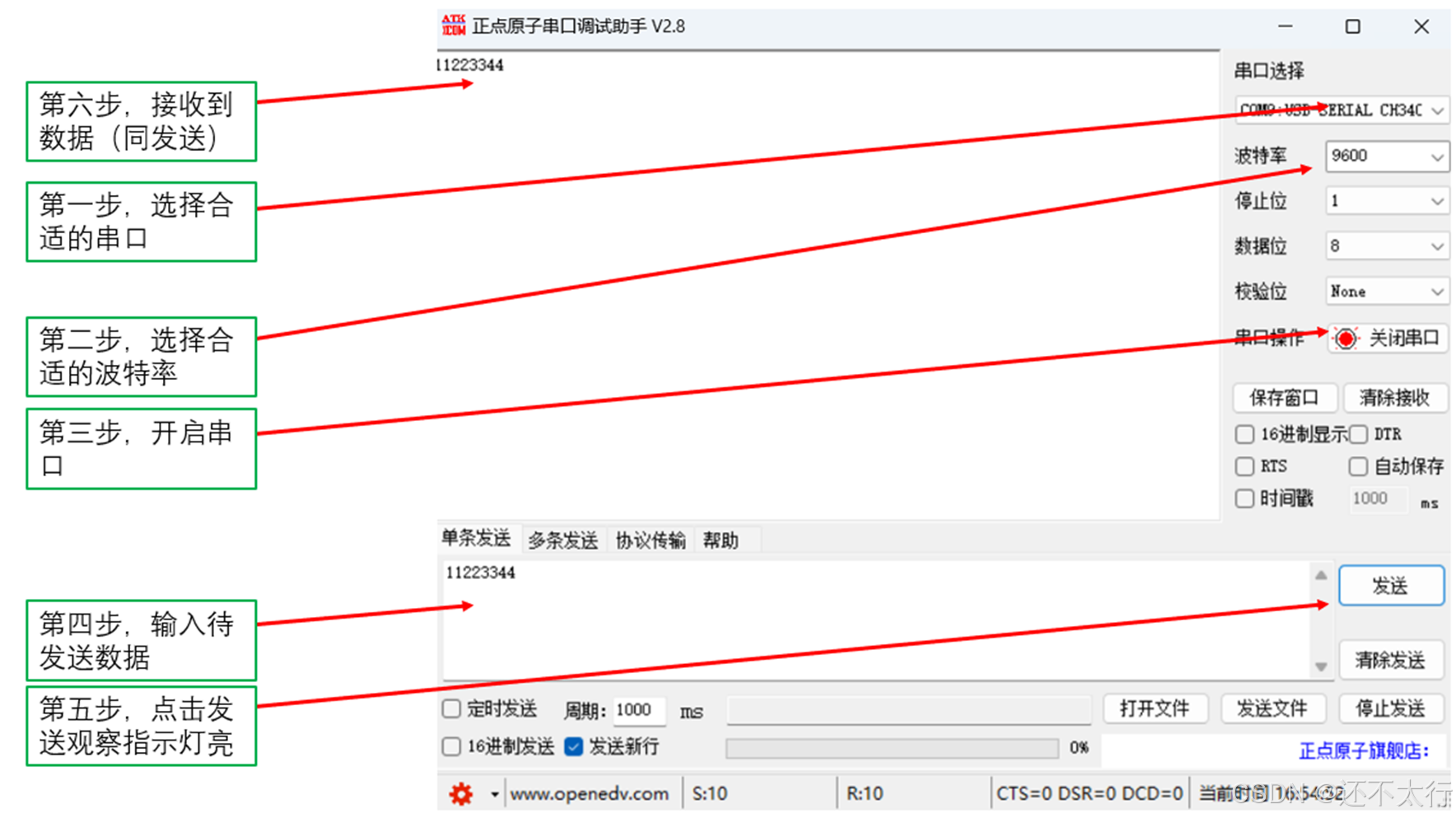

（具体的串口调试操作见资源）
操作视频链接：点击这里—B站
