在软件开发中，用例图是一种重要的工具，用于描述系统功能和用户交互。今天分享一个电子图书馆管理系统的用例图设计，并结合需求详细解析其功能模块和设计思路。
一、问题原型
根据以下需求设计一个电子图书馆管理系统的用例图。
基本功能要求： 图书管理：新书登记，图书查询，图书注销；
借阅管理：借书，还书，查询今日到期读者；
读者管理：增加读者、删除读者、查询读者、读者类别管理（可以设置不同类的读者，并使不同类读者对应不同类的图书流通参数，如可借册数，可借天数，可续借次数，可续借天数等）；
报表管理：包括图书借阅统计报表，被注销图书统计报表等；报表可以有多种格式可供选择；可以把报表输出到文件中，可以预览报表、打印报表等。
系统管理：系统管理员使用，包括用户权限管理（增加用户，删除用户，密码修改等），数据管理（提供数据修改、备份、恢复等多种数据维护工具），系统运行日志，系统设置等功能。
二、系统功能分析概述
电子图书馆管理系统的核心目标是帮助图书馆管理员高效管理图书、读者和借阅信息。根据需求，系统分为以下几个主要模块：
-
图书管理：新书登记、图书查询、图书注销
-
借阅管理：借书、还书、查询今日到期读者
-
读者管理：增加读者、删除读者、查询读者、读者类别管理
-
报表管理：生成统计报表、报表格式选择、报表输出与打印
-
系统管理：用户权限管理、数据管理、系统运行日志、系统设置
三、 用例图设计解析
1、 图书管理模块
图书管理模块是系统的基础功能，主要包含以下用例：
-
新书登记：管理员可以将新书信息录入系统。
-
图书查询：用户可以查询图书的详细信息。
-
图书注销：管理员可以将已损坏或丢失的图书从系统中移除。
这些功能通过用例图中的“include”关系与“图书管理”主用例关联，体现了模块的层次性。
2、借阅管理模块
借阅管理模块是系统的核心功能之一，主要包含以下用例：
-
借书：读者可以借阅图书。
-
还书：读者可以归还图书。
-
查询今日到期读者：系统可以自动提醒管理员哪些读者的借阅即将到期。
这些功能通过“include”关系与“借阅管理”主用例关联，确保了功能的完整性和可扩展性。
3 、读者管理模块
读者管理模块负责管理读者信息，主要包含以下用例：
-
增加读者：管理员可以新增读者信息。
-
删除读者：管理员可以移除不再使用系统的读者。
-
查询读者：管理员可以查询读者的详细信息。
-
读者类别管理：管理员可以根据读者类型设置不同的借阅参数（如可借册数、可借天数、可续借次数等）。
这些功能通过“include”关系与“读者管理”主用例关联，体现了模块的层次性和功能细化。
4、 报表管理模块
报表管理模块用于生成和管理各种统计报表，主要包含以下用例：
-
生成图书借阅统计报表：系统可以生成借阅统计报表。
-
生成被注销图书统计报表：系统可以生成被注销图书的统计报表。
-
报表格式选择：用户可以选择报表的输出格式。
-
报表输出到文件：报表可以保存为文件。
-
预览报表：用户可以在输出前预览报表。
-
打印报表：报表可以直接打印。
这些功能通过“include”关系与“报表管理”主用例关联，确保了报表管理的灵活性和易用性。
5、系统管理模块
系统管理模块是系统管理员的专属功能，主要包含以下用例：
-
用户权限管理：管理员可以增加用户、删除用户、修改密码等。
-
数据管理：管理员可以进行数据备份、数据恢复、数据修改等操作。
-
系统运行日志：系统记录运行日志，便于问题排查。
-
系统设置：管理员可以配置系统的各项参数。
这些功能通过“include”关系与“系统管理”主用例关联，确保了系统的安全性和可维护性。

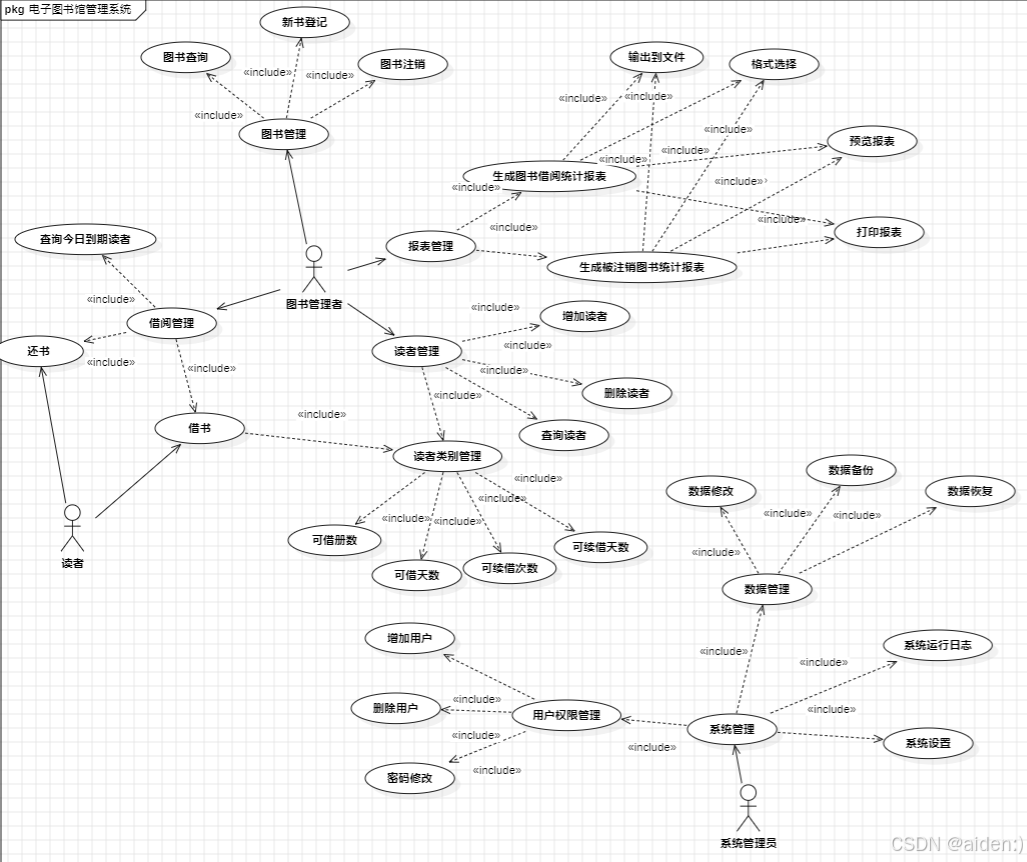

四、用例图绘画实现
五、用例图的优点
用例图的设计不仅帮助我们清晰地展示了系统的功能模块，还通过“include”关系体现了功能之间的依赖和扩展性。这种设计方式的优点包括：
-
功能模块化：每个模块的功能独立且清晰。
-
可扩展性：通过“include”关系，可以方便地添加新功能。
-
用户角色明确：不同用户角色（如管理员、读者）的权限和功能一目了然。
六、总结
通过本次用例图的设计，完成了电子图书馆管理系统的需求分析，还为后续的开发提供了清晰的指导。用例图作为一种直观的工具，能够帮助我们更好地理解和设计复杂系统。
希望这篇博客能为你提供一些关于用例图设计的思路和灵感！如果你有任何问题或建议，欢迎在评论区留言。
