本文主要介绍了如何使用LED按键、PWM输出控制PA1接口，并通过串口接收指令驱动LCD显示，实现两个显示界面，同时涉及密码验证和定时器功能。代码展示了菜单操作、键控处理、定时器中断服务以及串口接收中断回调的实现。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

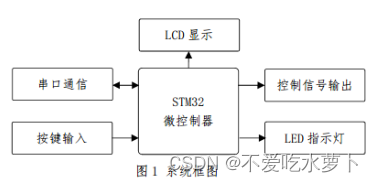

一、题目分析

考察内容：

led
按键（短按）
PWM输出（PA1）
串口接收
lcd显示

根据PWM输出占空比调节，高频与低频切换

串口接收（指令解析）【中断接收】

2个显示界面

led灯闪烁定时器

二、Usr.c

/* Includes ------------------------------------------------------------------*/
#include "usr.h"
#include "usart.h"
/* values --------------------------------------------------------------------*/
struct keys key[4]={0,0,0,0};
uint8_t menu = 0;
uint8_t password_valid = 0;//密码有效信号
uint8_t password_err_3 = 0;//密码3次及以上输入错误信号
uint8_t password_err_time = 0;//密码3次及以上输入错误次数
uint8_t B1 = '@';
uint8_t B2 = '@';
uint8_t B3 = '@';
uint16_t F = 1000;
uint16_t D = 50;
uint16_t password = 123;//密码
/* define --------------------------------------------------------------------*/
#define MENU_PSD 0
#define MENU_STA 1

/*----------------------------------------------------------------------------*/
void led_set(uint8_t led_dis)
{
    HAL_GPIO_WritePin(GPIOC,GPIO_PIN_All,GPIO_PIN_SET);//关闭所有led
    HAL_GPIO_WritePin(GPIOC,led_dis<<8,GPIO_PIN_RESET);
    HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_SET);
    HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_RESET);
}
void led_2_toggle(void){
    HAL_GPIO_WritePin(GPIOC,GPIO_PIN_8,GPIO_PIN_SET);
    HAL_GPIO_WritePin(GPIOC,GPIO_PIN_10,GPIO_PIN_SET);
    HAL_GPIO_WritePin(GPIOC,GPIO_PIN_11,GPIO_PIN_SET);
    HAL_GPIO_WritePin(GPIOC,GPIO_PIN_12,GPIO_PIN_SET);
    HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_SET);
    HAL_GPIO_WritePin(GPIOC,GPIO_PIN_14,GPIO_PIN_SET);
    HAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_SET);
    HAL_GPIO_TogglePin(GPIOC,GPIO_PIN_9);
    HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_SET);
    HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_RESET);
}

//key_control
void key_control(void)
{
    if(key[0].single_flag == 1){
        key[0].single_flag = 0;
        //仅在PSD有效
        if(menu == MENU_PSD){
            if(B1 == '@'){
                B1 = '0';
            }else{
                B1++;
                if(B1>'9'){
                    B1 = '0';
                }
            }
        }
    }else if(key[1].single_flag == 1){
        key[1].single_flag = 0;
        if(menu == ME
