本文详细介绍了I2C通信的物理层特点，包括双线制、多设备支持、地址编码和时序规则。深入解析了I2C协议层，涵盖时序图、设备地址划分、单字节和页写操作流程。同时讨论了读写操作，如随机读和顺序读，以及具体应用实例如OV7725和OV5640摄像头的寄存器寻址方式。

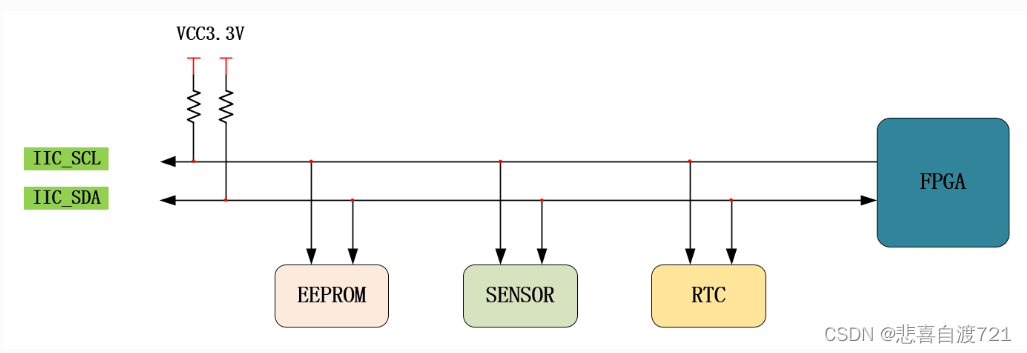

一、I2C物理层
①多设备
②双线制度（SCL ; SDA）
③存储地址、器件地址
④空闲状态是高阻态，保持高电平
⑤多主机：仲裁
⑥标准速度：100kb/s 快速：400kb/s 高速：3.4Mb/s
二、I2C协议层

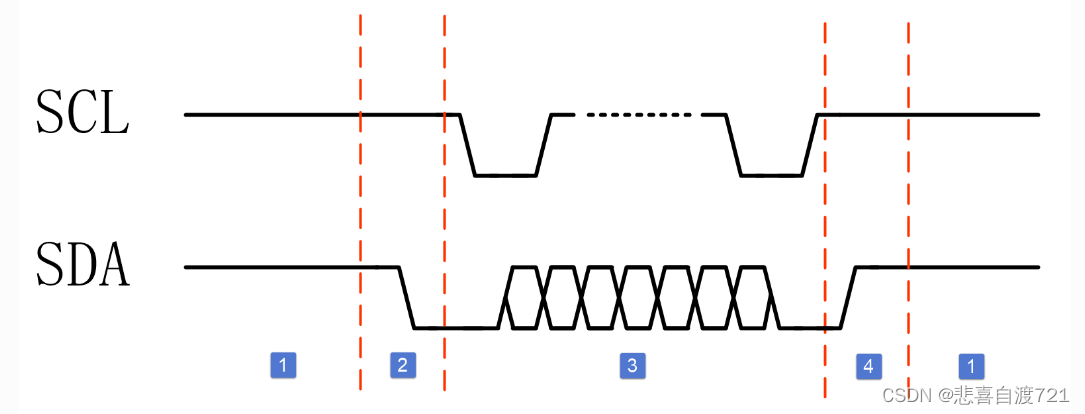

（一）I2C整体时序图
①总线空闲状态（SCL:1 SDA:1）
②起始信号（SCL:1 SDA 出现下降沿）
③数据读写信号(SCL:0 →SDA数据更新；写入1bit;从机正确接收8bit,SDA拉低（ACK响应位）)
④停止信号
SCL:1 SDA:上升沿

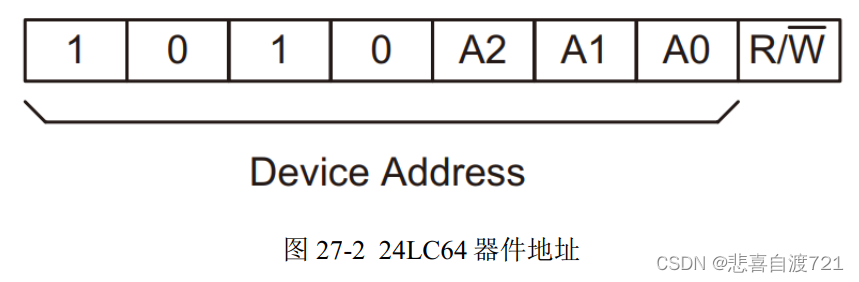

（二）i2c设备器件地址与存储地址
