两层板如何做阻抗控制呢？

两层板如何做阻抗控制呢？

这个问题可能很多人都会碰到，有的人在此等需要做阻抗控制的情况都选择做多层板。诚然，多层板在阻抗控制，EMC等等方面都有着天然的优势。然而，在价格上和周期上，两层板就有着绝对优势了。

对于成本非常敏感而又不是太复杂的产品，尽管对于我们硬件工程师而言，有一堆的理由要求使用多层板。然而在面对毛都不懂的老板“别人能做，你为什么不能做？”这个问题时只得低下我们高傲的头颅。

好，那下面就来说说如何做的问题。

两层板做阻抗控制

先大致说下特征阻抗是怎么来的？信号在导线中传播的时候，会有电流的存在，那么就有电流返回路径，一般参考平面构成返回路径，特征阻抗就是电压大小与电流大小的比值。因此，阻抗控制的关键就是要有参考平面构成电流返回路径。

通常，多层板都有参考平面，两层板是没有专门的参考平面的。强行参考会因为板厚太厚导致计算出的走线宽度非常宽而无法使用。

所以，我们只能给“做”一个电流返回路径出来，当然了，这个路径必须均匀，保证特征阻抗不变。这个方法就是包地，也就是共面阻抗。

共面阻抗与哪些因素有关

我们知道，特征阻抗的公式是分布电感除以分布电容，然后开根号。

因此，共面阻抗的大小与走线宽度，包地间距的关系很大。包地间距越小，走线越宽，则分布电容越小，阻抗越大。

几种常见的共面阻抗控制

很多人都在嘉立创打板，并且嘉立创也公布了自己常规的板材参数，所以我就以嘉立创为例子了。

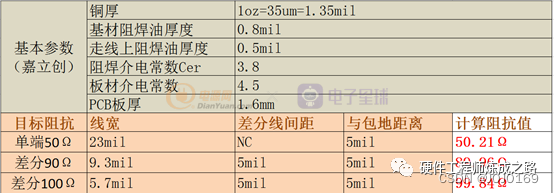

几种阻抗参数如下表，是使用SI9000工具计算得出的

需要说明的是，本人实际在嘉立创做过含有USB2.0，USB3.0，HDMI等等含有差分90Ω和100Ω的信号的两层板，功能是没有问题的。虽然没有做过阻抗测量，但是实测HDMI信功能（PCB板按上述走线100mm左右，接口外接HDMI线缆长度5m，信号为4K@30fps）功能是OK的，想来阻抗应该是相差不多的。

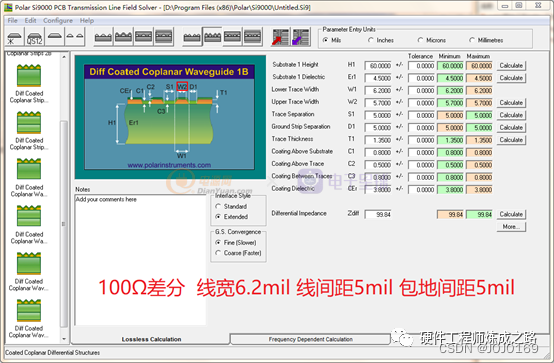

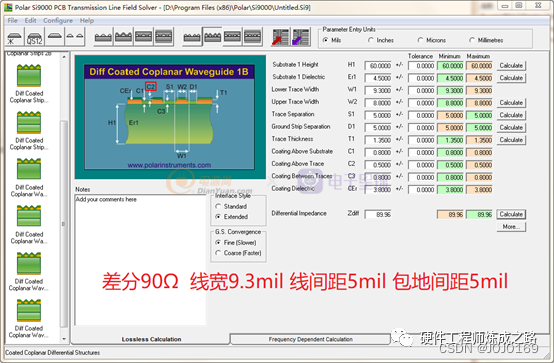

以下是SI9000对应的阻抗截图

当然了，如果去其它家制板，对应参数需要相应调整下。

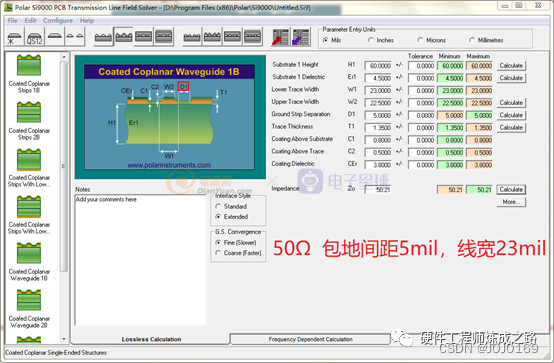

需要注意，可以看到，单端50Ω阻抗线宽为23mil，这么宽的线几乎是无法接受的，那么如何处理需要50Ω阻抗的信号线呢？那么我们来看看一个华为海思的两层板案例。

海思两层板阻抗案例

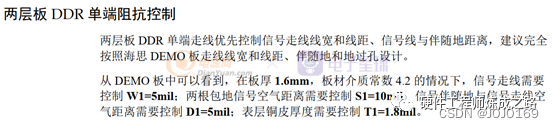

案例来源于华为海思机顶盒HI3798MV100方案，含有DDR3，网口，USB3.0，HDMI等等需要做阻抗的信号。下面先看看其SDK里面的硬件设计指南里面的阻抗要求。

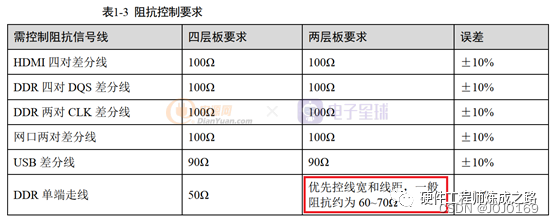

从表里面，HDMI差分线，DDR差分线，USB差分等等要求都跟标准一样，但是DDR单端走线4层板要求做50Ω，而2层板表示要优先控制线宽和线距，其对应阻抗为60-70Ω。

为什么2层板和4层板的阻抗要求会出现双标呢？

关于这个问题，我思考了一下，主要原因还是因为2层板共面阻抗做50Ω要求的线宽很宽，达到20多mil，这个是没法拉线的，因此只能放开阻抗要求，允许一定的信号反射的。从这里看，2层板做阻抗还是有一定的局限性的，最好还是做4层板，信号质量更好。

那么实际50Ω做成了60-70Ω对信号有多大的影响呢？

这个问题海思自然不会告诉我们，它只会让咱抄他们的demo走线，按照的它的要求去做板功能就不会有问题，如下图：

但是作为爱钻的咱，显然还是想看看信号到底是啥样子的，正好上期文章我们用Geogebra做的信号反射模型就派上用场了。

Geogebra相关参数如下：

海思的PCB的DEMO中DDR走线最长1000mil左右，对应的时延是167ps，实际工作中DDR3的时钟频率为800Mhz，查询DDR3协议，对应上升沿要求最大为100ps，可以计算得上升沿与信号走线延时的比值为bili=0.6。

另外，阻抗实际为70欧姆，那么源端反射系数为Sr=(50-70)/(50+70)=-0.17

同理，终端反射系数为Tr=-0.17

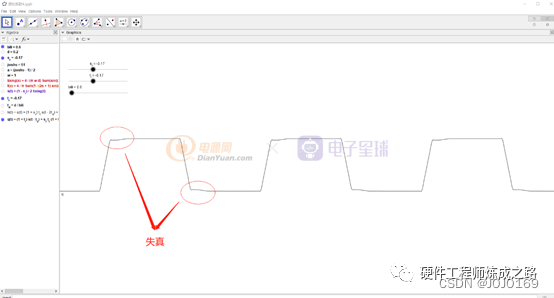

代入到Geogebra模型中，看到波形情况如图：

从图上，我们就能直观看到失真确实不是很严重。

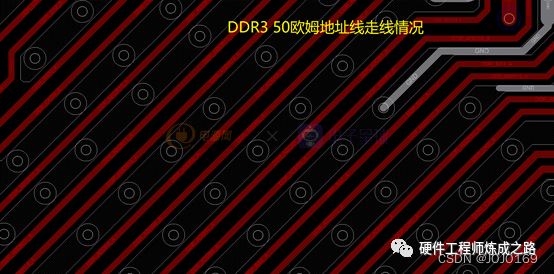

下面看看PCB实际走线情况

注意，上图是需要控50Ω单端地址线走线，不是差分线，可以看到，其走线并没有2面都包地，只是包了一面，这应该是因为地址线太多，没法两面都包地，实际阻抗模型在SI9000里面也没有找到，所以并不清楚阻抗到底是多少，也不知道该如何计算。既然海思SDK文档里面说了阻抗是60-70Ω，姑且是相信是这样吧，汗。。。。

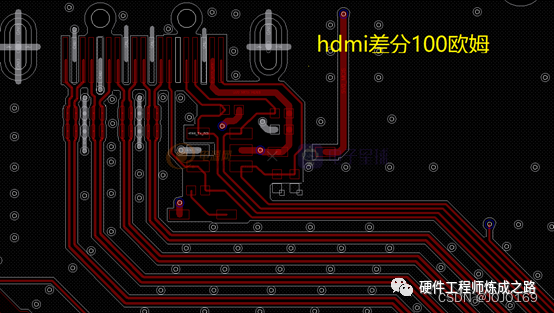

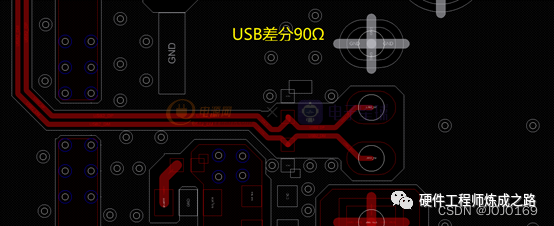

下面是差分100Ω和90Ω

可以看到，这些包地都是很连贯的，中间没有断，这很重要。如果断了，就相当于4层板信号线跨分割走线了。

本文小结

---两层板阻抗控制是通过包地来实现的，即共面阻抗

---两层板50Ω单端阻抗不好控制，差分90Ω，100Ω相对容易

---两层板阻抗控制包地是很重要的，包地间距要严格要求，并且需要连贯
