1.学习要求

目标：实现LED灯（D8）间隔1s闪烁一次

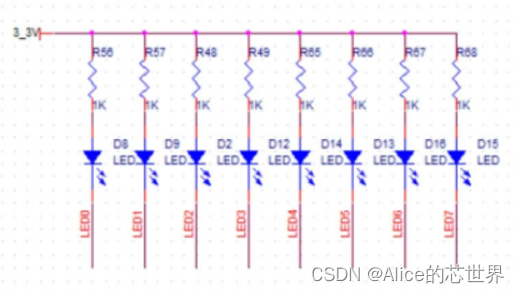

需求分解：D8所对应的输出信号为LED0，对应FPGA管脚号为G15，置该位为低电平，LED灯点亮。间隔1s闪烁1次，即D8的LED灯点亮500ms,再熄灭500ms,便实现了1s闪烁1次的效果。

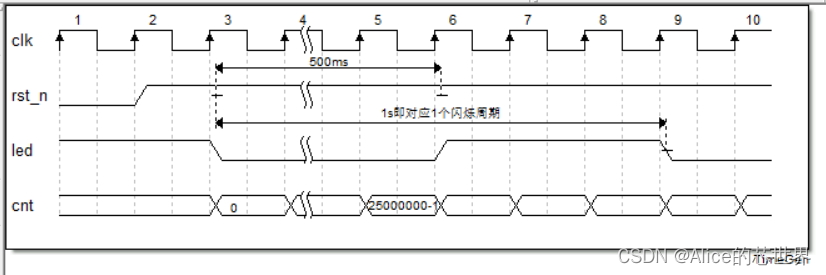

2.仿真分析

clk是50Mhz时钟，那么一个周期为(1X10^9)/(50X10^6)=20ns,1秒对应50000000个时钟周期，500ms=25000000个时钟周期。

注：rst_n为高电平有效，当其置高后，遇到的第一个clk上升沿，led灯为低电平点亮。

3.代码编写

module led_ctrl(
       input       clk,
       input       rst_n,
       output reg  led
       );
       parameter time_500m=25000000;
       always@(posedge clk or negedge rst_n)begin
            if(!rst_n)
                cnt<=0;
            else if(cnt==time_500m-1)
                cnt<=0;
            else
                cnt<=cnt+1;
      end
       always@(posedge clk or negedge rst_n)begin
             if(!rst_n)
                led<=1;
            else if(cnt==time_500m-1)
                led<=~led;
            else;
       end
endmodule
