百问网7天物联网智能家居（第二天）

第二天，主要是讲解 stm32结构、开发模式、创建工程。

1.如何看懂原理图

以100ASK_STM32F103_MINI的原理图为例，介绍如何看原理图，读者只需要掌握几个要点，就能基本理解原理图的标识含义。100ASK_STM32F103_MINI原理图在“4_硬件资料”文件夹里，读者打开《100ASK_STM32F103_MINI原理图.pdf》（后简称，《原理图》）配合本手册阅读。 《原理图》由开发板最小系统，加上外设模块和一些接口组成。在原理图上，除了用连线表示两个器件有连接外，更多的时候使用网络标号来表示连接。如图 5.1.1 所示，红色文字是网络标号，只要两者网络标号相同，则表示它们是连接的。网络标号LED一个连接主控芯片，一个连接D2发光二极管，它们之间没有任何连接，但因为网络标号都是LED，因此它们表示电气上是连通的，即主控芯片的PA1脚控制发光二极管。

STM32最小系统

单片机最小系统是指用最少的电路组成单片机可以工作的系统，通常最小系统包含：电源电路、时钟电路、复位电路、调试/下载电路，对于STM32还需要启动选择电路。

电源电路 ：不同的MCU的工作电压可能是不一样的，比如51单片机通常为5V，而STM32单片机通常为3.3V。因此，通常需要查阅该MCU的数据手册才能确定工作电压和规范

时钟电路 ：MCU是一个集成芯片，由非常复杂的数字电路和其它电路组成，需要稳定的时钟脉冲信号才能保证正常工作。时钟如同人体内部的心脏一样，心脏跳动一下，推动血液流动一下。时钟产生一次，就推动处理器执行一下指令。除了CPU，芯片上所有的外设(GPIO、I2C、SPI等)都需要时钟，由此可见时钟的重要性。 芯片运行的时钟频率越高，芯片处理的速度越快，但同时功耗也越高。为了功耗和性能兼顾，微处理器一般有多个时钟源，同时还将时钟分频为多个大小，适配不同需求的外设。

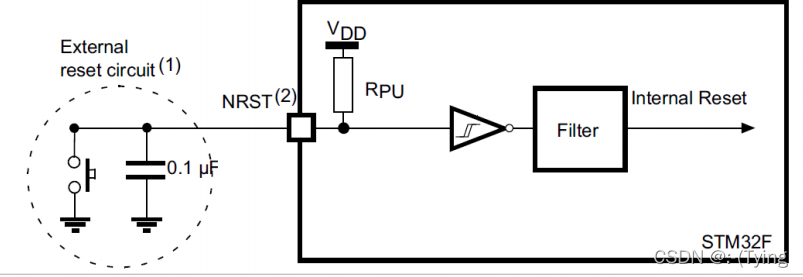

复位电路 ：嵌入式系统中，由于外界环境干扰，难免出现程序跑飞或死机，这时就需要复位让MCU重新运行。查看《参考手册》，可见如图 5.2.11 所示复位电路。该电路将一个按键接在了NRST引脚，一旦按键按下，NRST就会接地，拉低NRST，实现复位。
