keil5自学笔记2（CubeMX使用）

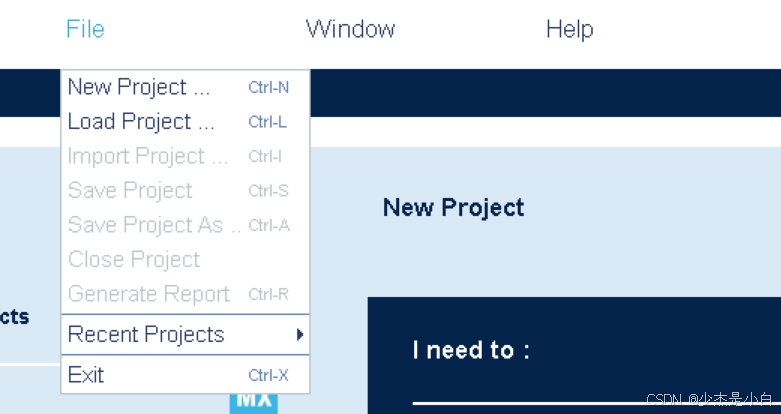

一、新建项目 New Project

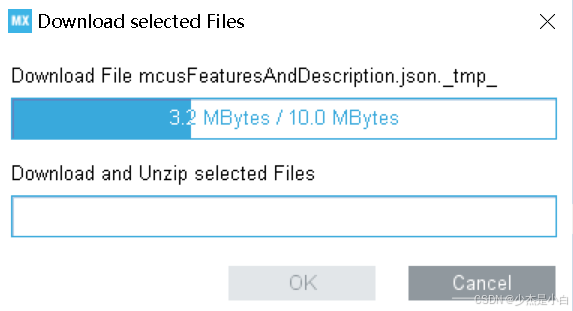

可能出现联网下载的界面，可以直接Cancel取消下载。

二、选择单片机芯片型号

这里我们是STM32F103ZE。

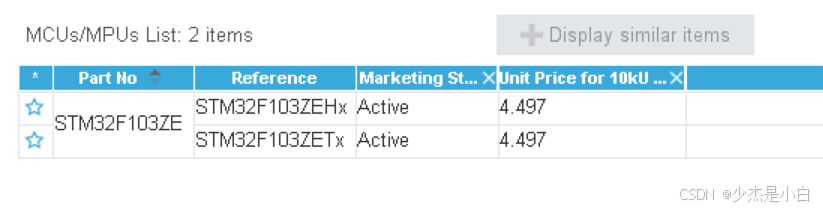

再看单片机的芯片上的编号选择具体型号，我这里是STM32F103ZETb，双击选择后进入主界面。

三、配置时钟

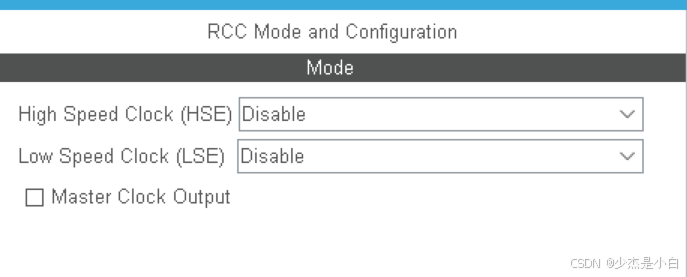

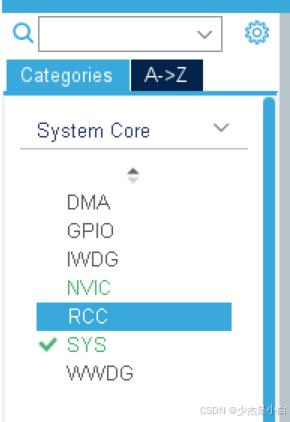

System Core->RCC

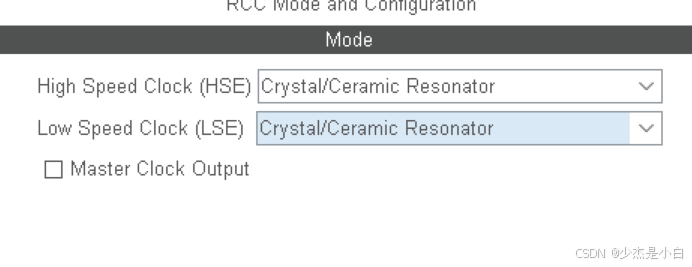

将时钟源都设置为外部时钟源，从Disable->Crystal/Ceramic Resonator

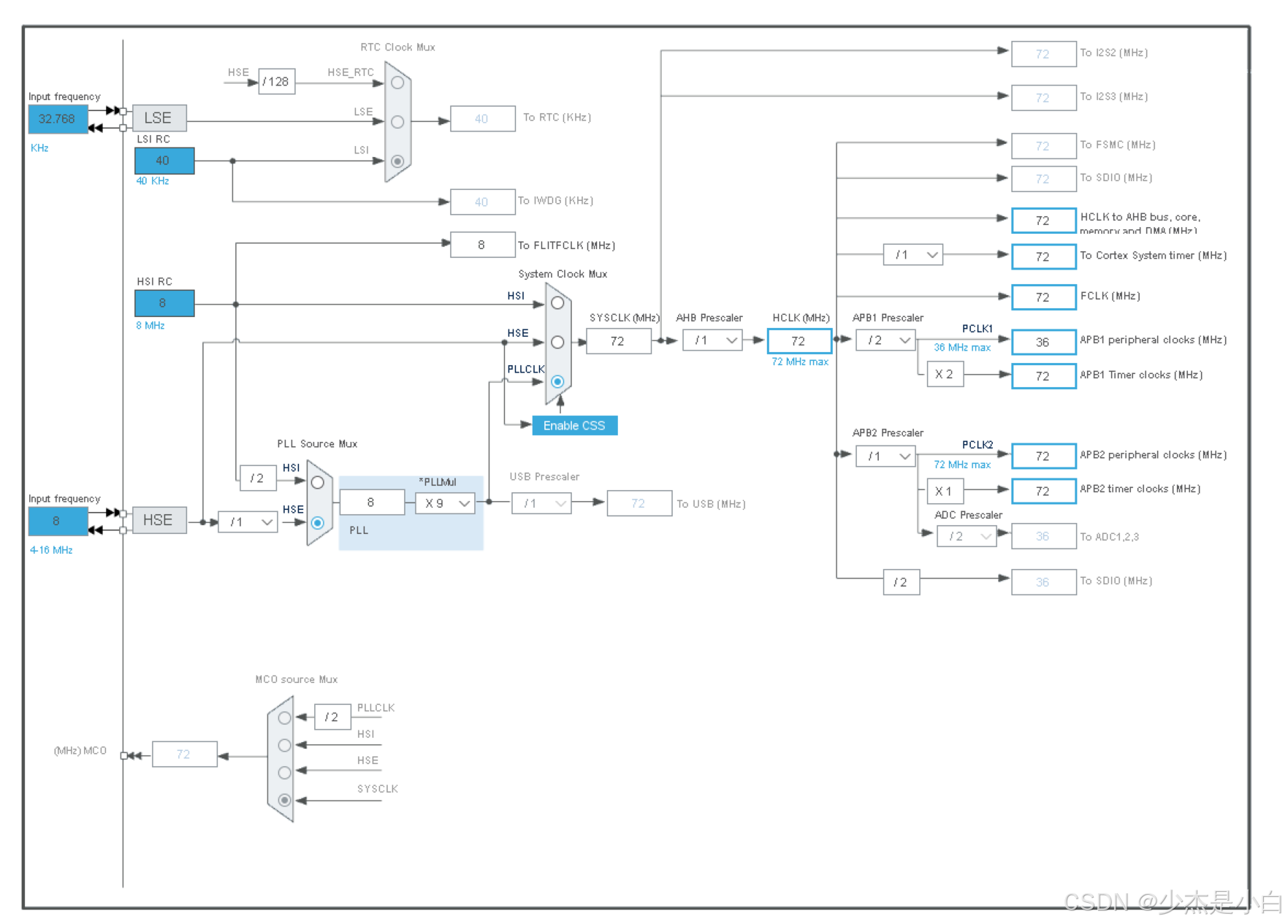

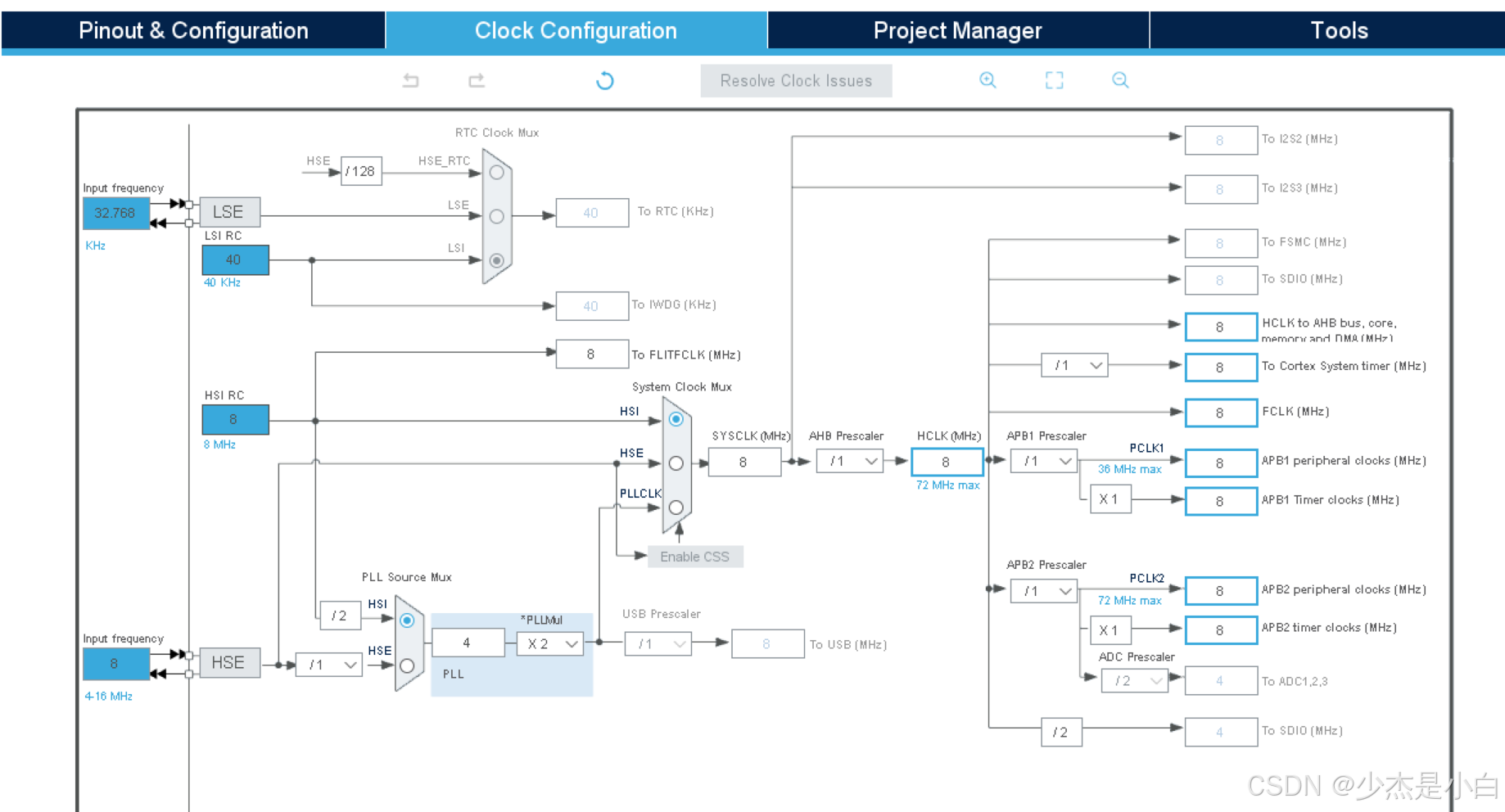

点击“Clock Configuration”设置时钟树，

设置完成如下图

四、分配io口

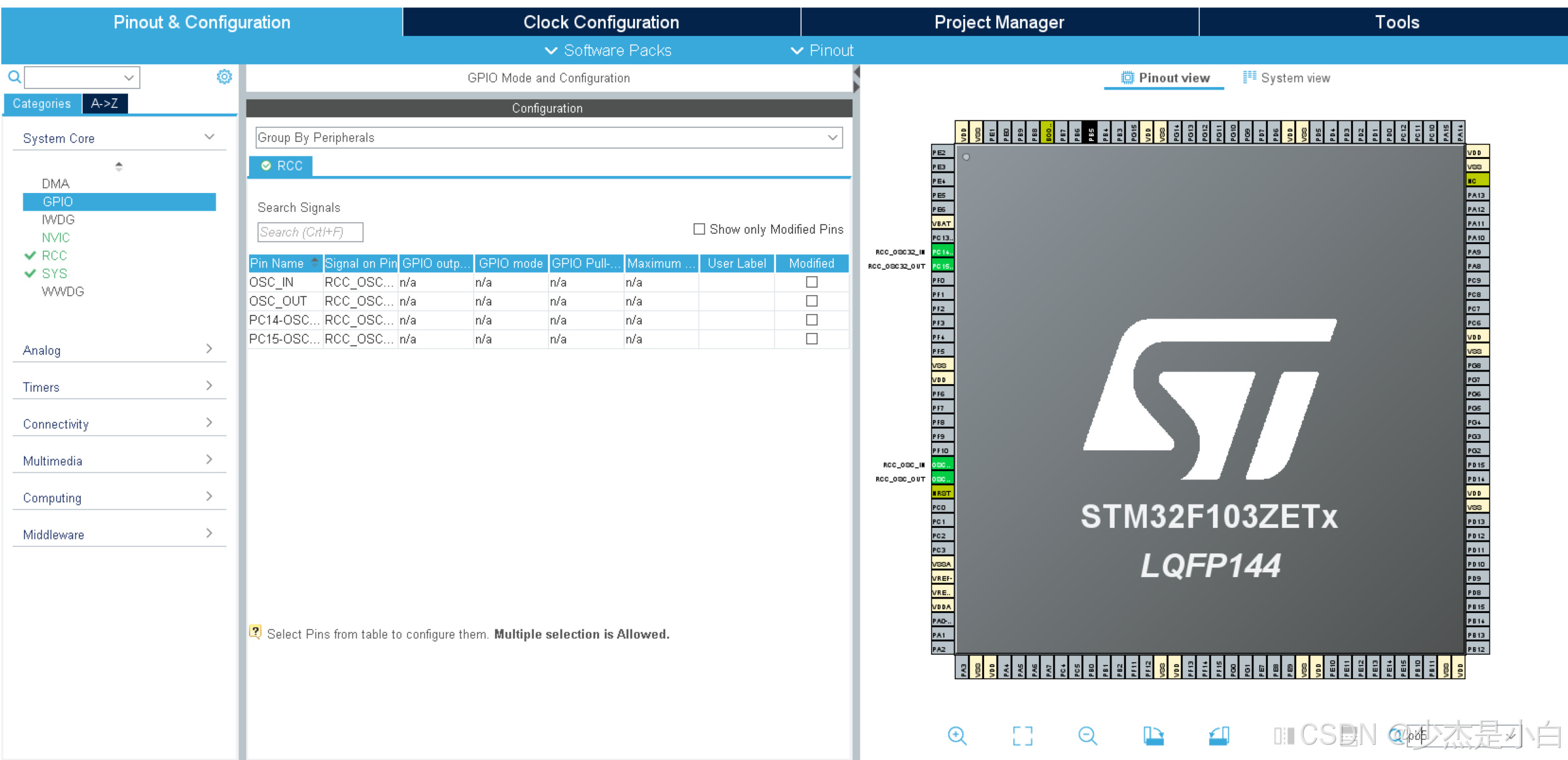

在Pinout&Configuration界面，右侧选择或搜索芯片引脚，这里选择PB5与PE5两个灯的引脚。

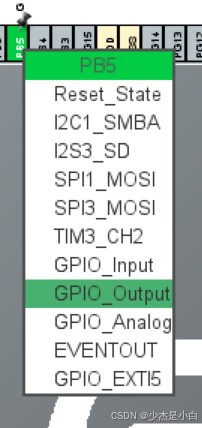

灯作为IO输出口，我们选择GPIO_Output模式，同理选择PE5

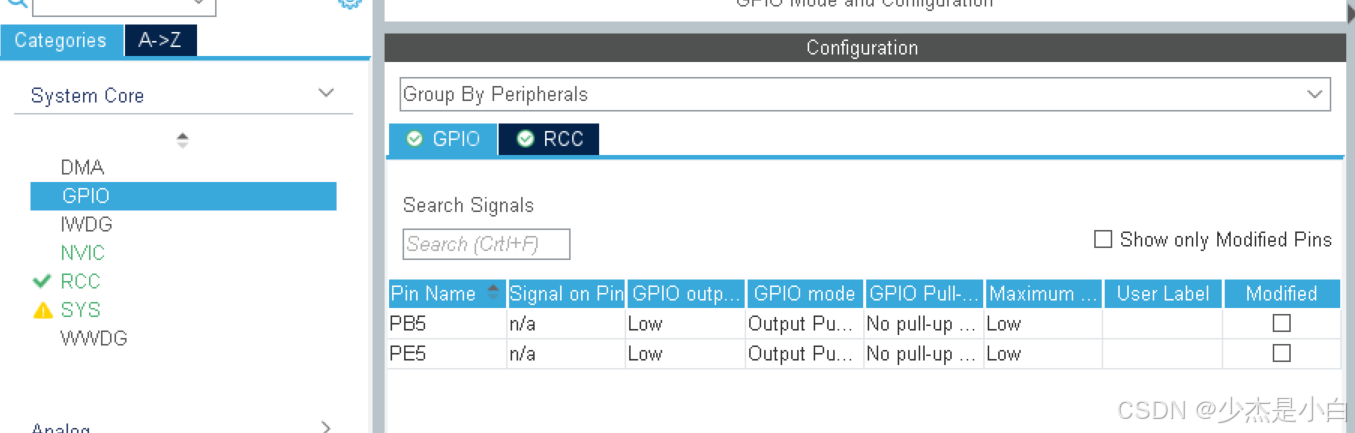

此时在GPIO，多出了PB5与PE5的详细设置界面

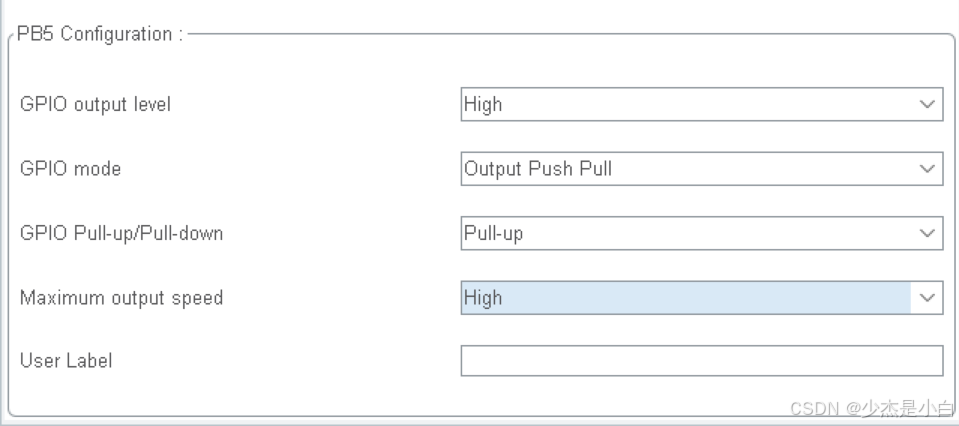

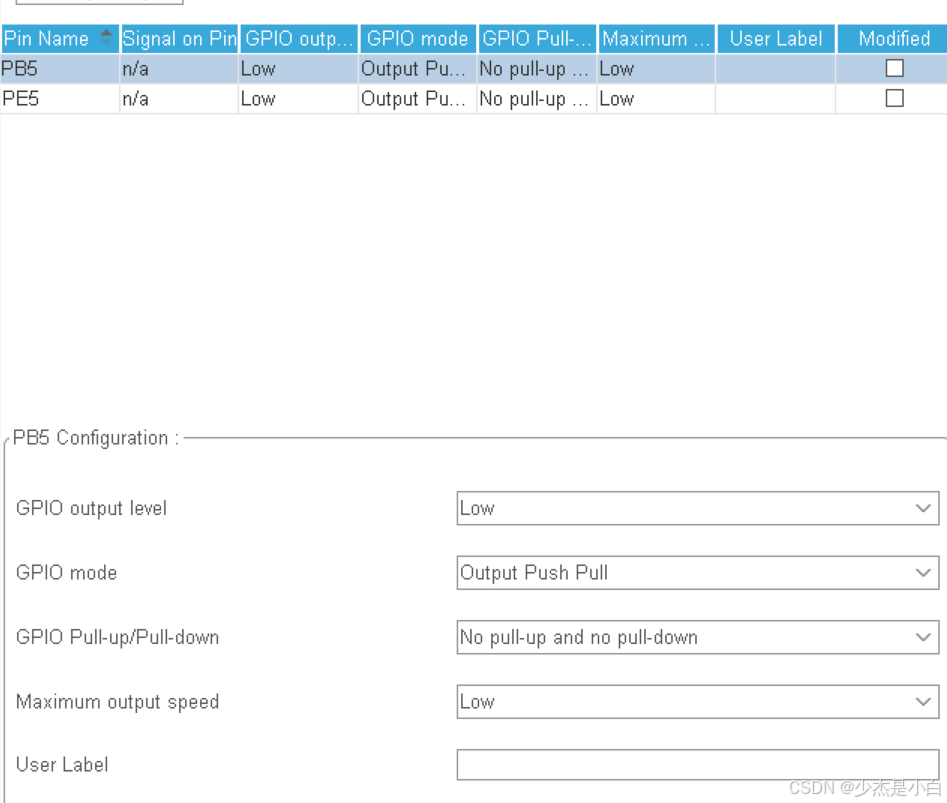

点击PB5，出现io默认设置，我们根据功能更改

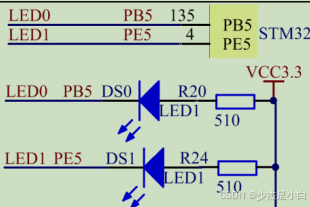

原理图中，PB5、PE5一边连接3.3V高电位。

GPIO output level表示PB5、PE5另一边的点位。Low时初始灯亮、High时初始灯不亮。

GPIO mode 表示模式。Output Push Pull推挽模式不用更改。（后期写模式意义，放链接处）

GPIO Pullup/Pulldown表示上拉下拉。我们选择Pullup上拉模式。（后期写上拉意义，放链接处）

Maximum output speed 表示输出速度。我们选择high高速模式。

User Label用户符号。可以给PB5起别名，相当于宏定义。

同理配置PE5

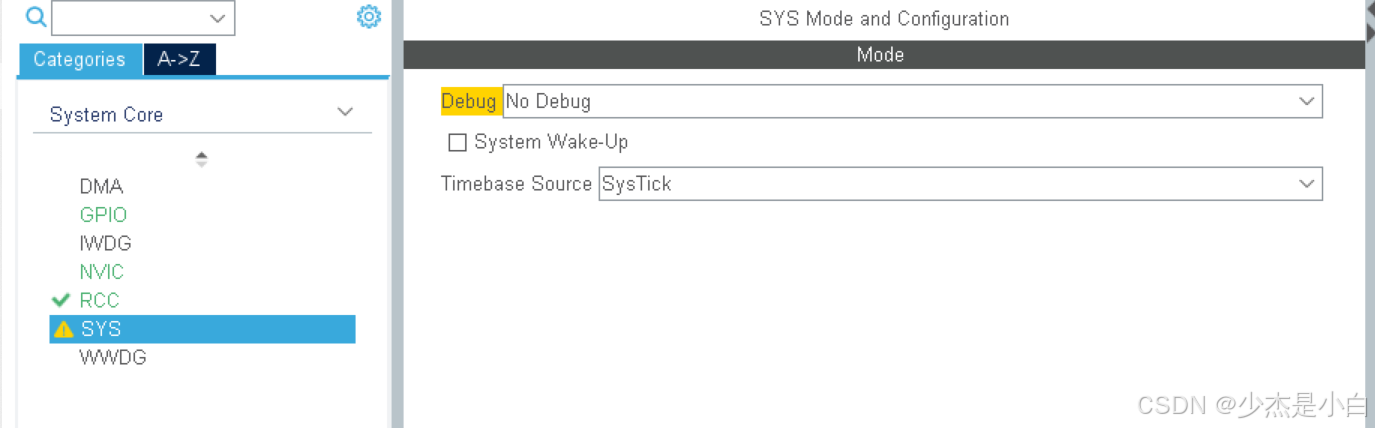

五、配置Debug

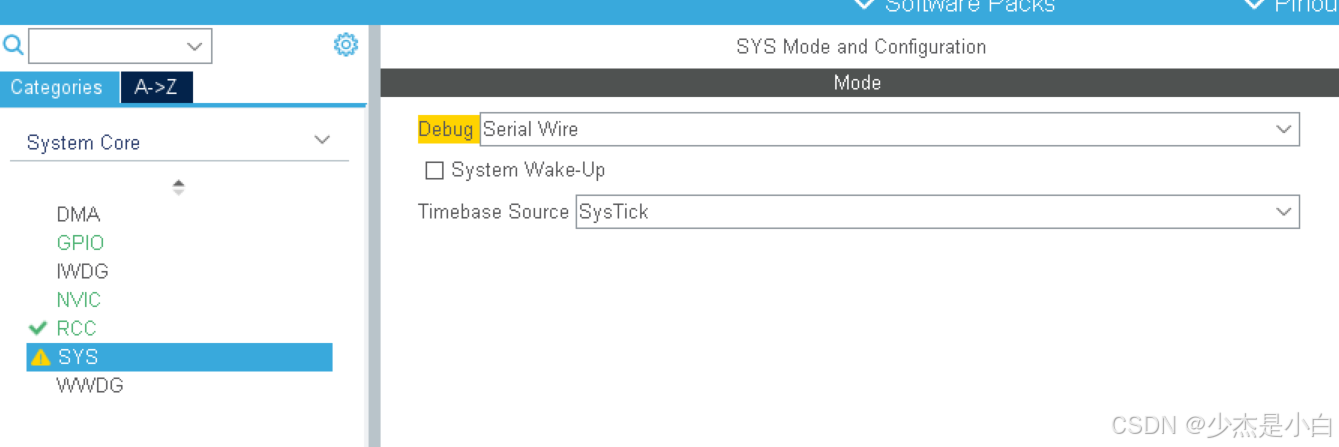

我使用J-Link选择Serial Wire 对应keil魔术棒中SW。

六、生成文件

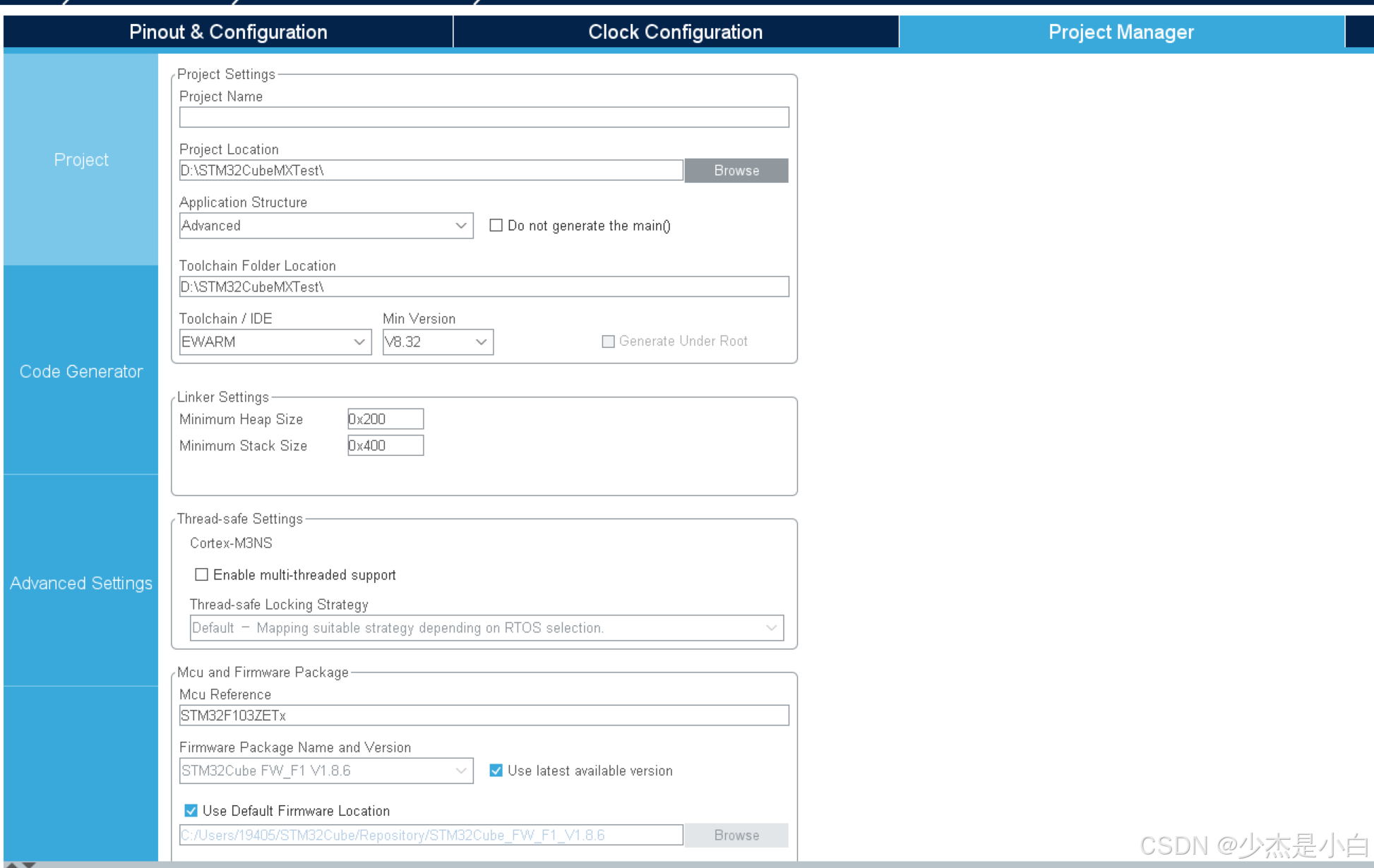

选择Project Manager出现如下界面。

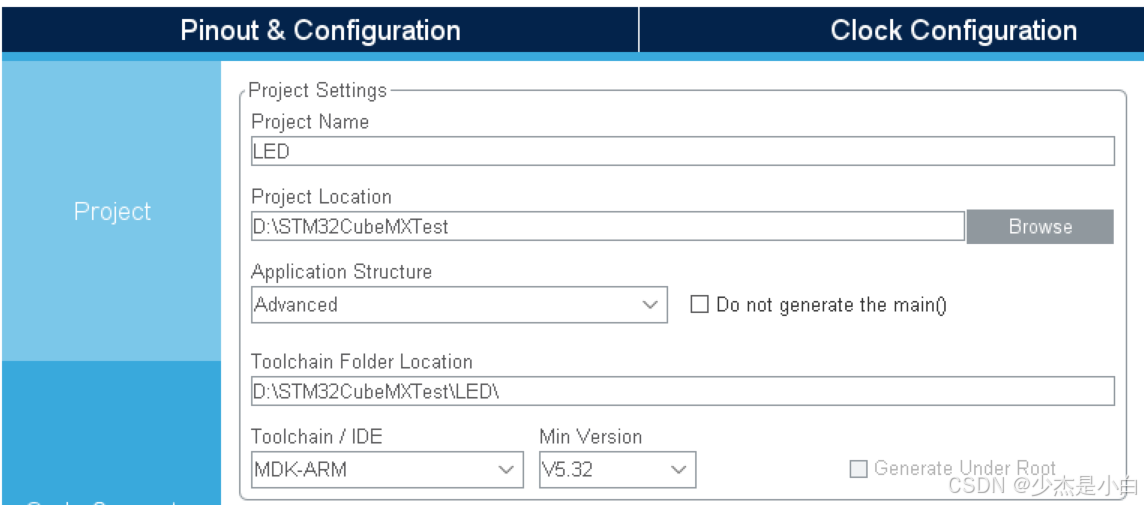

Project中，命名LED，Browse选择存储位置，Toolchain/IDE选择MDK-ARm

Code Generator中勾选如下图，可以使文件分.c与.h文件，只复制需要的库到工程文件。

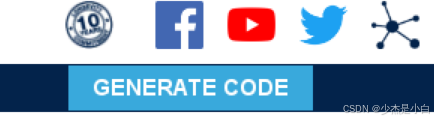

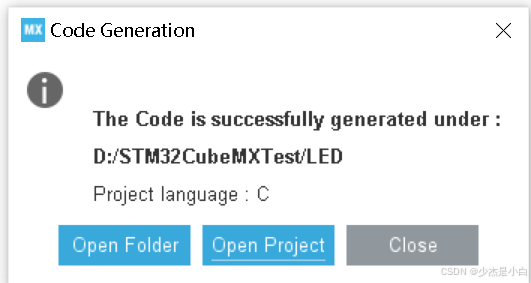

点击蓝按钮生成文件

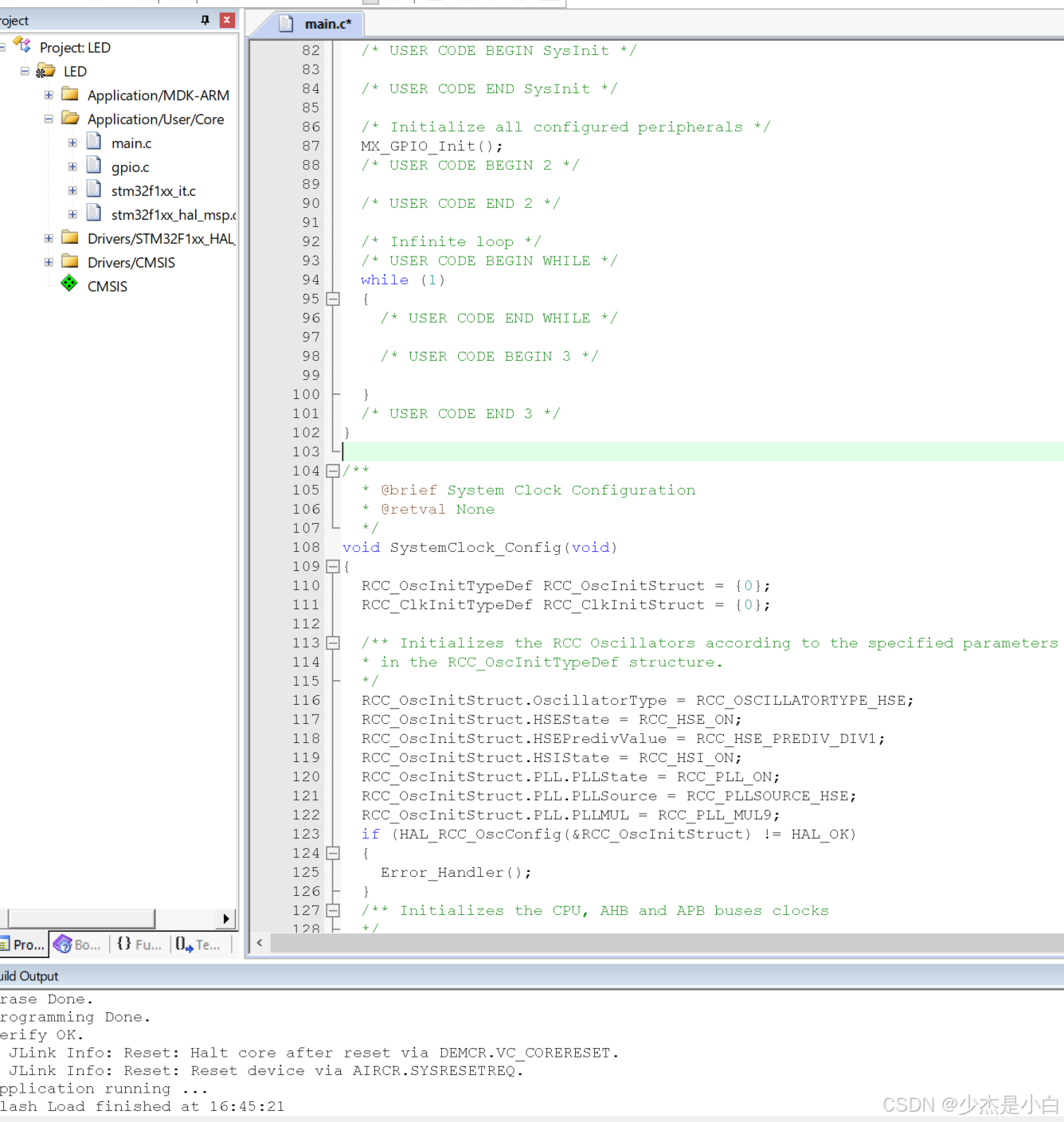

OpenProject打开文件，编写代码即可。
