GD32——虚拟串口实验（USB-CDC）

前言：使用GD32F303单片机，使用其外设USB的CDC类实现虚拟串口的收发数据，本实验主要讲USB实验如何基于一个官方的Demo，移植成自己的一个完整工程（附上源码例程）。

（理论部分后续再讲）

MCU：GD32F303CBT6

一、移植

1、准备

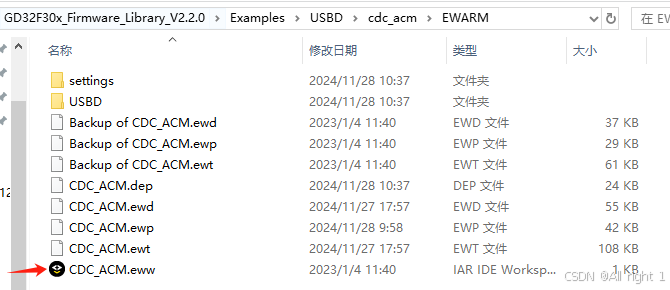

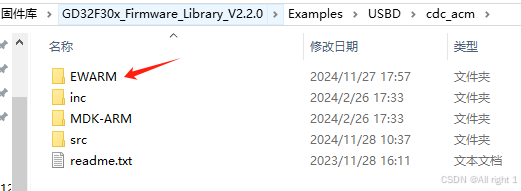

（1）、找到相应的路径下的usb_cdc工程，我使用的是IAR工程，所以选择EWARM文件夹下的工程文件，双击打开。

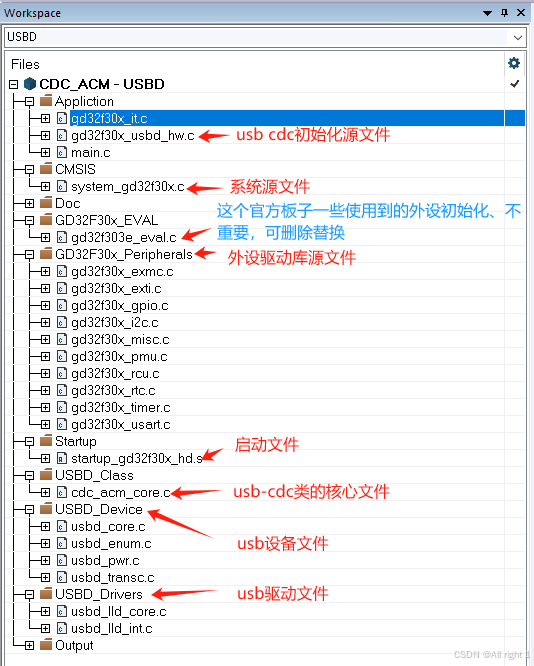

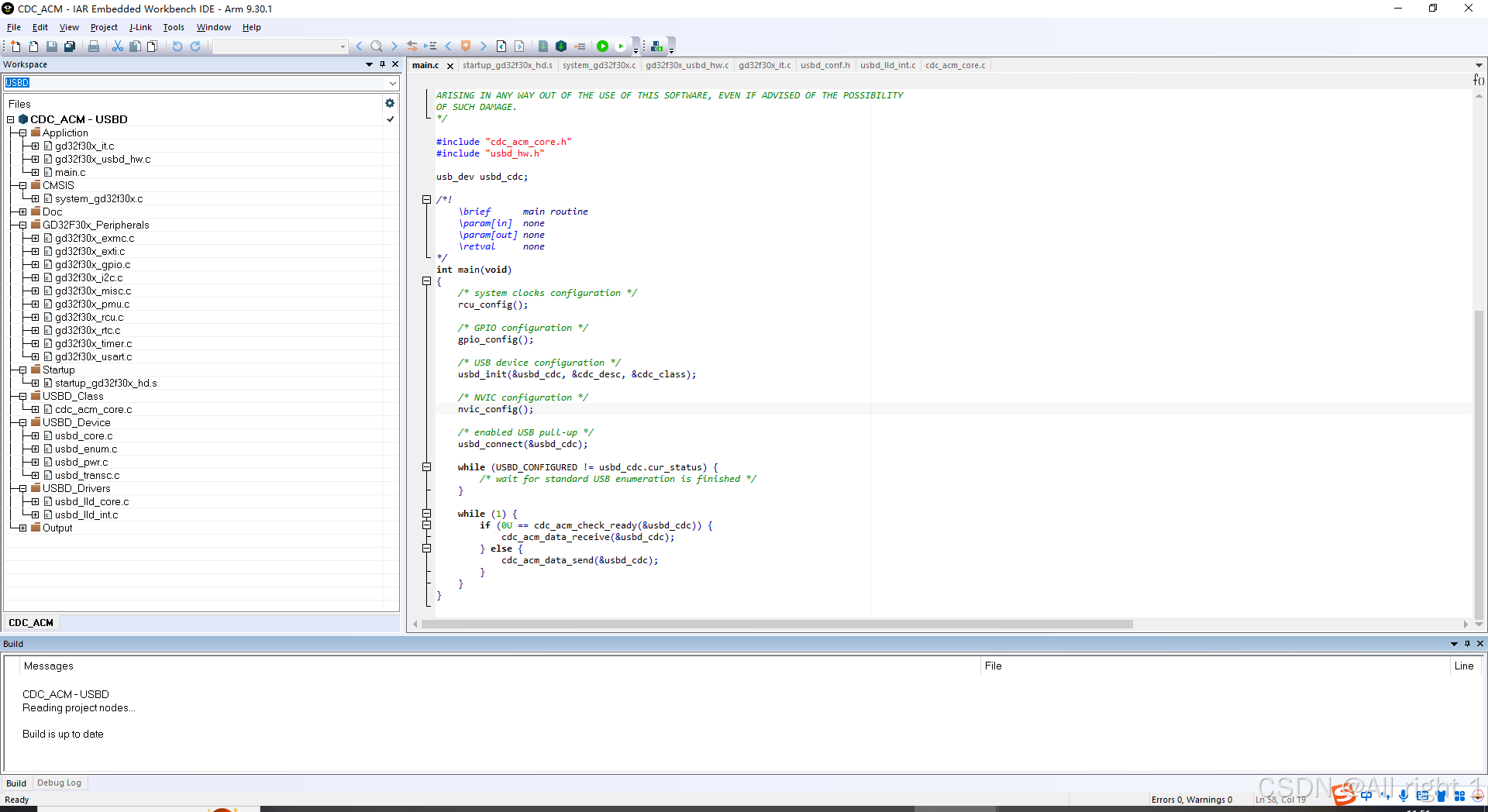

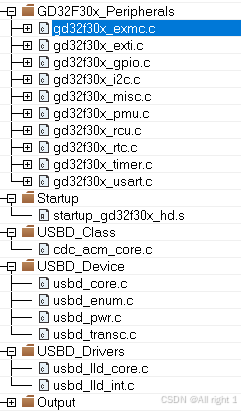

（2）、打开CDC_ACM.eww工程之后再IAR里面可以看到整个工程的架构、使用到的文件，如图。

可以看到移植USB cdc工程主要就是使用到了USBD类文件、设备文件和驱动文件这几类。GD的官方有吧USB库封装在同一个文件夹内，方便移植。

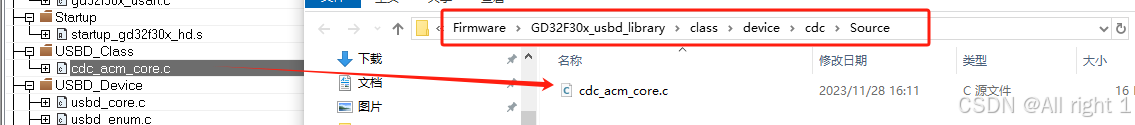

（3）、在工程右键键打开包含文件的文件夹，可以知道具体使用的是哪一个文件夹下面的文件。

可以看到主要就是使用的是《GD32F30x_usbd_library》 文件夹下面的文件

使用到的文件：

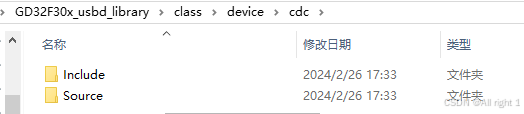

①、...\GD32F30x_Firmware_Library_V2.2.0\Firmware\GD32F30x_usbd_library\class\device\cdc

cdc_acm_core.c、cdc_acm_core.h

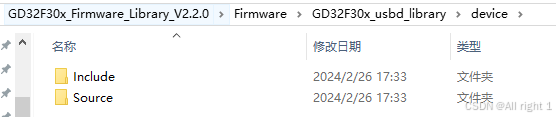

②、...\GD32F30x_Firmware_Library_V2.2.0\Firmware\GD32F30x_usbd_library\device

usbd_core.c、usbd_core.h

usbd_enum.c、usbd_enum.h

usbd_pwr.c、usbd_pwr.h

usbd_transc.c、usbd_transc.h

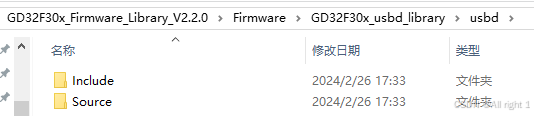

③、...\GD32F30x_Firmware_Library_V2.2.0\Firmware\GD32F30x_usbd_library\usbd

usbd_lld_core.c、usbd_lld_core.h

usbd_lld_int.c、usbd_lld_int.h

2、复制移植为一个新工程

（1）创建一个文件夹：

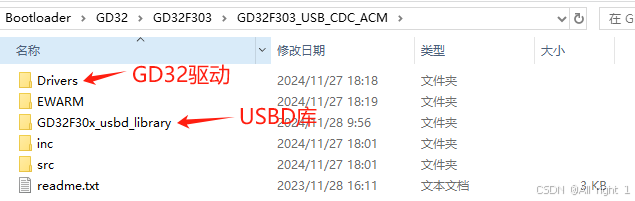

将上面说到的文件移植到文件夹内

（2）、双击工程之后，需要将一下的源文件删除，然后重新加入，复制移植过路径不一样了。

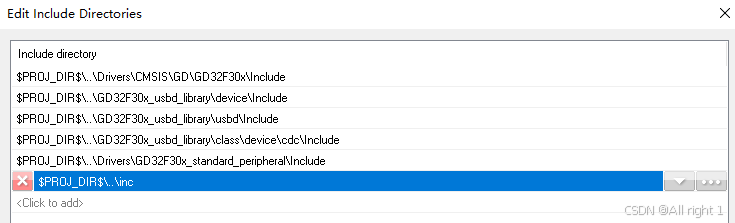

（3）右键Option打开工程管理，将头文件路径重新加入，并换为相对路径的方式

重新加载的路径为：

（4）、最后编译0错误就可以了

二、实验

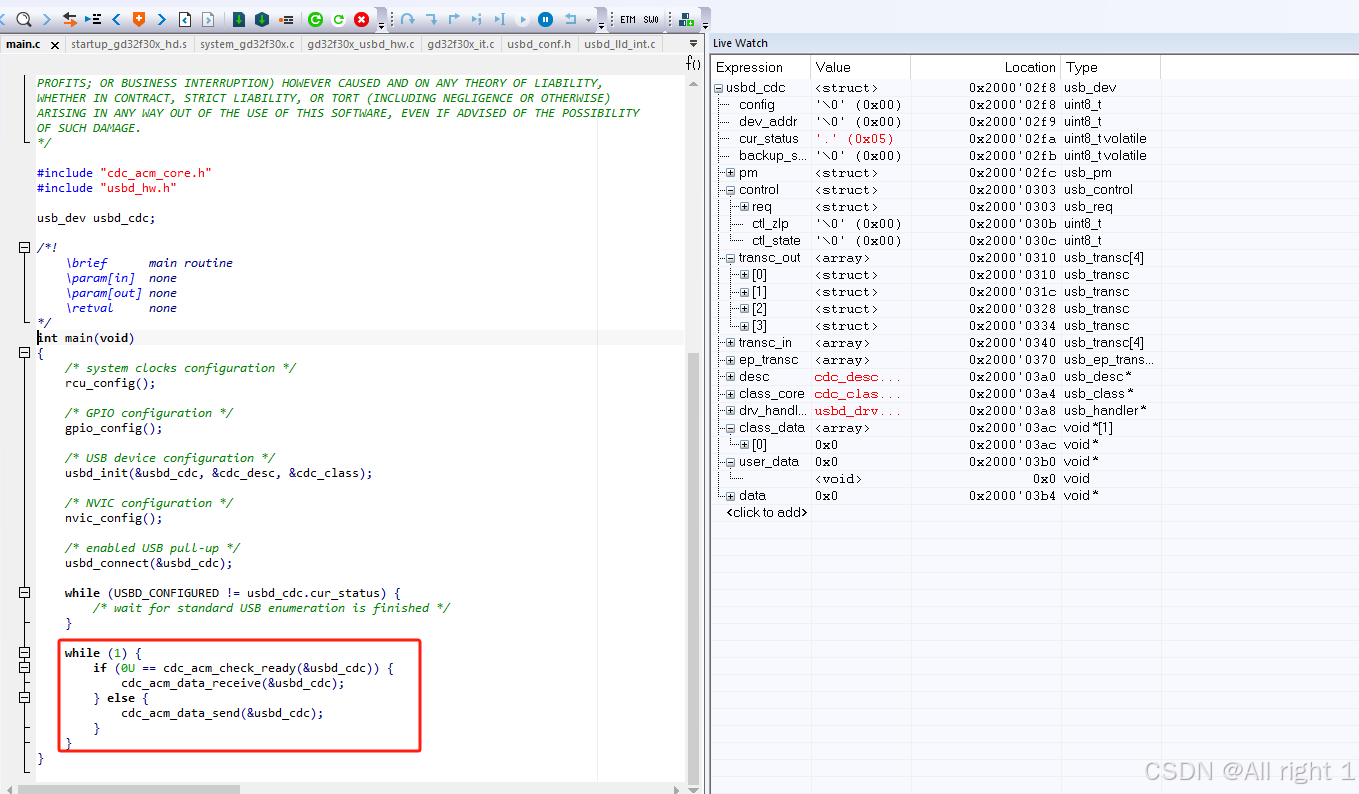

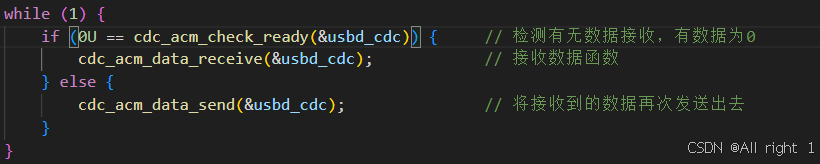

1、烧录到主板吗，可以看到代码里面的主循环逻辑就是将接收到的数据再发送出来，类似与普通的串口数据收发。

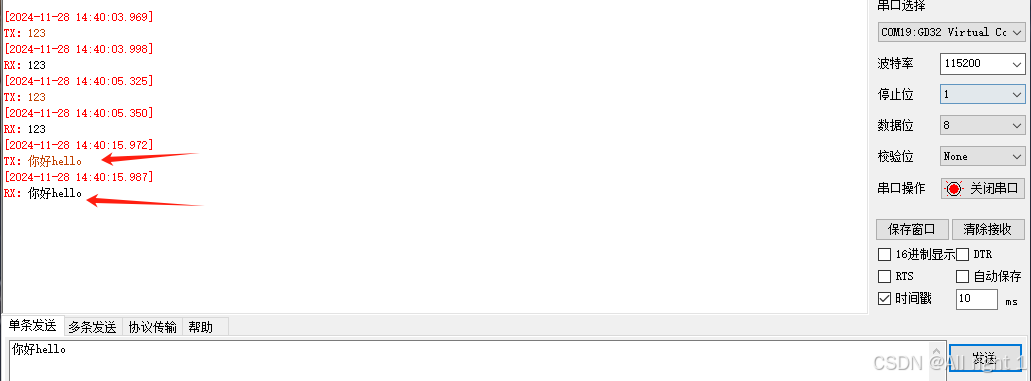

2、使用串口调试助手，打开后可以显示出COM口序号，我这里是19：COM19:GD32 Virtual Com Port.（设备管理器上也可以看到），如果没看到就需要安装一下官方的虚拟串口驱动。

3、修改设备信息，在linux下看一看到虚拟串口的信息，这些信息可以修改设置：

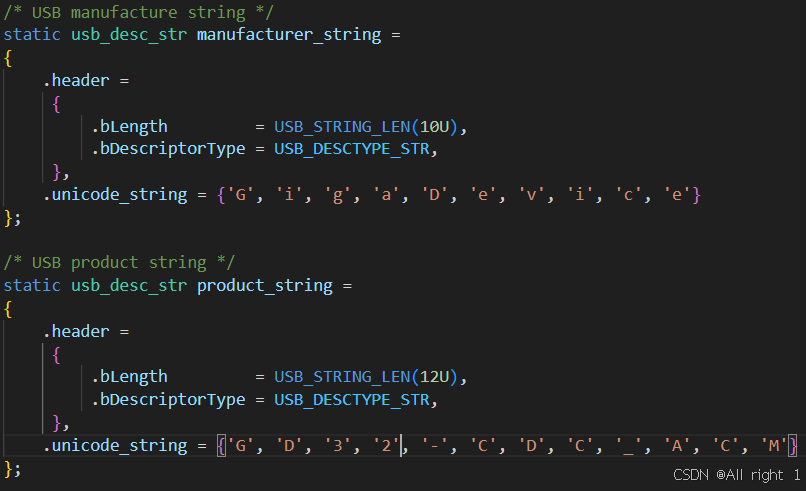

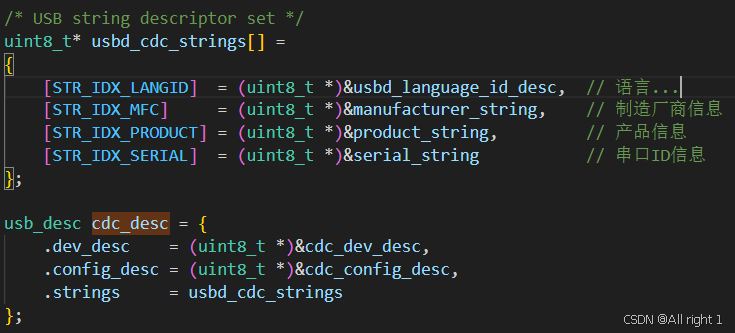

在cdc_acm_core.c文件内：主要是修改结构体cdc_desc内的一些成员信息

（1）、其中这两项是可改的：

三、USBD寄存器

这里只介绍两个寄存器，一个是控制寄存器（USBD 控制寄存器 (USBD_CTL)）、另一个是状态寄存器（USBD 状态寄存器 (USBD_STAT)）。

当我们初始化完下载程序到主板之后，遇到USB CDC的端口信息没有在串口调试助手上显示时，这个时候我们就需要去看看USBD的相关寄存器了，看是软件这边没有调整好还是硬件（D+、D-）方面的问题。

一般情况下，D+/DP引脚是需要接入一个上拉电阻（1.5KΩ）的，否则会出现检测不到CDC端口的情况。

https://yuanbao.tencent.com/bot/app/share/chat/5Xfj2iJKt9ow

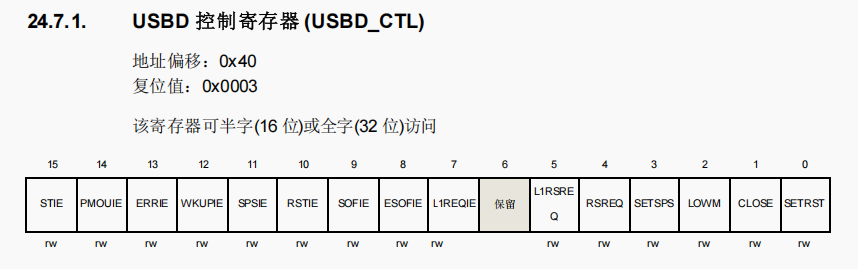

1、USBD 控制寄存器 (USBD_CTL)

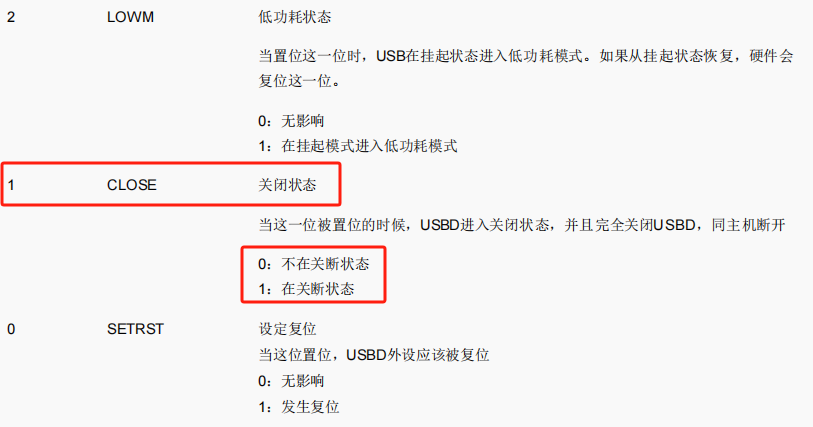

这里我们重点关注 位1 CLOSE（关闭状态），可以知道的是，USB CDC或其他USB设备被成功初始化之后，这个位是要被置0的。

这个位就可以判断我们是否成功初始化USB CDC。

2、USBD 状态寄存器 (USBD_STAT)

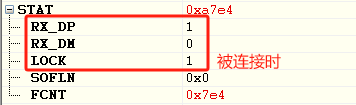

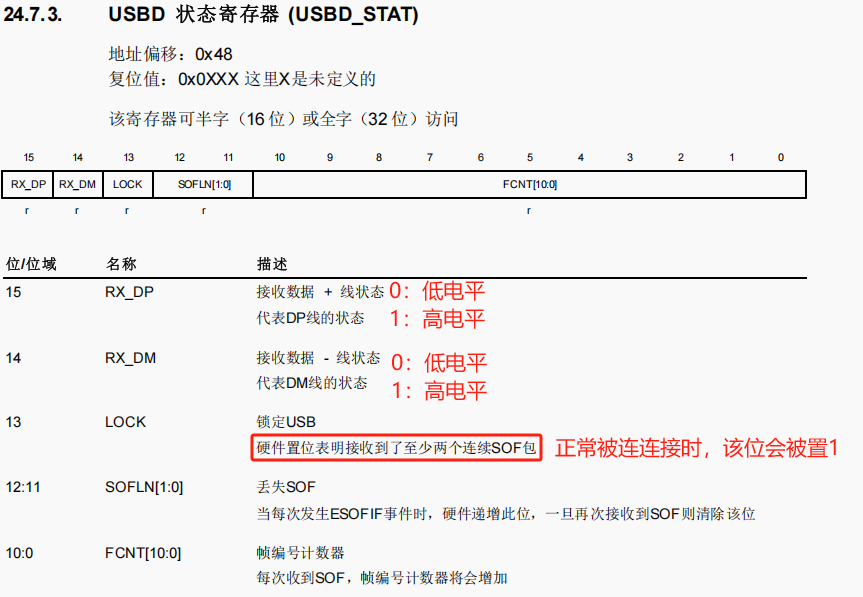

位15（RX_DP）和位14（RX_DM），可以看到当前的D+和D-引脚状态，正常情况下D+是高电平、D-是低电平，LOCK也可以用于判断是否连接上USB线，如下图所示：

综上，如果正常初始化完，串口调试助手上还是没有显示端口信息，可以查看这两个寄存器的相应位状态，进行判断是硬件问题还是软件问题！！！

参考：AN049_GD32_USBD_Firmware_Library_User_Guide_Rev1.0_CN.pdf

工程：GitHub - YZX-11/GD32F303-usb_cdc
